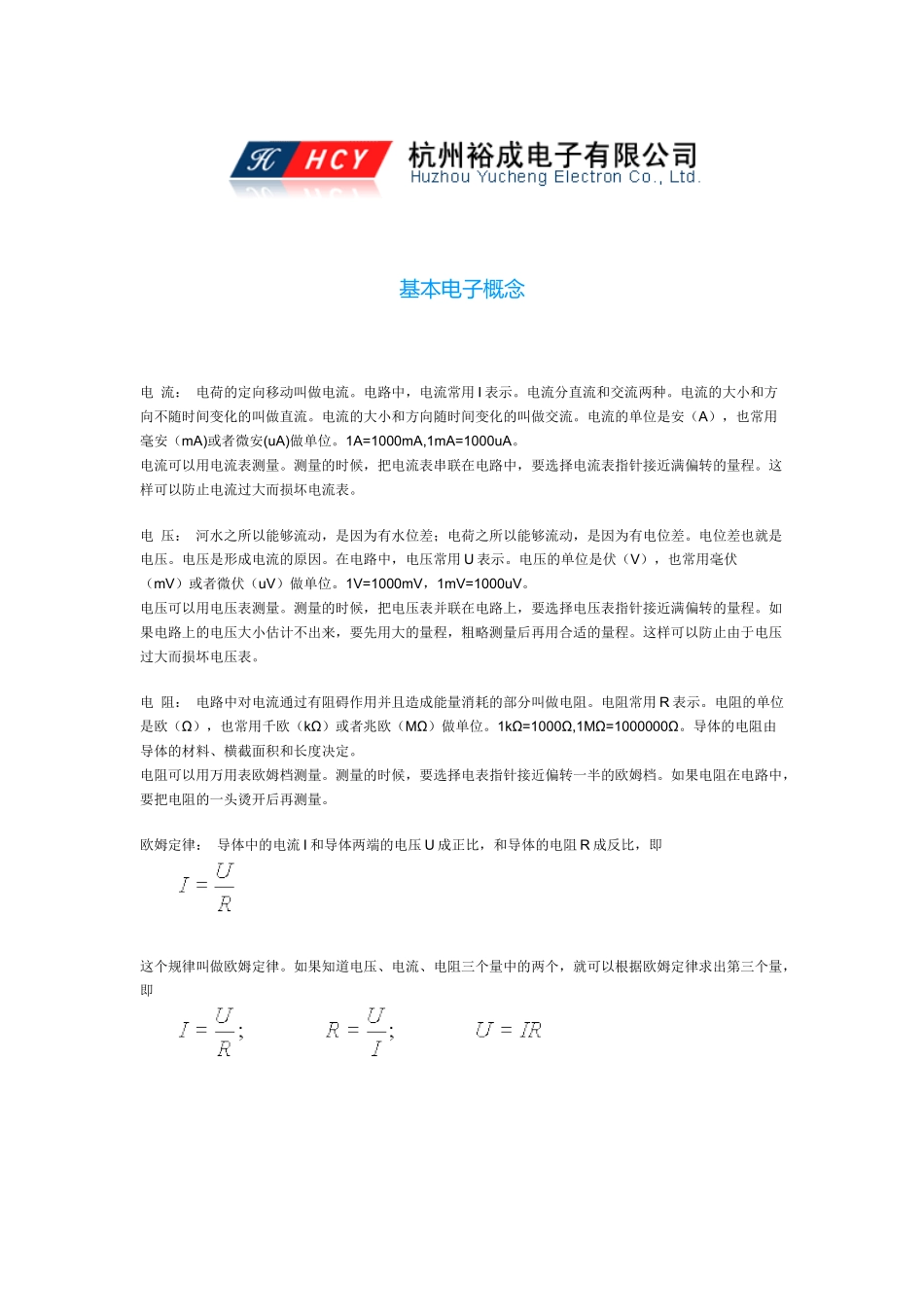

基本电子概念电流：电荷的定向移动叫做电流。电路中，电流常用I表示。电流分直流和交流两种。电流的大小和方向不随时间变化的叫做直流。电流的大小和方向随时间变化的叫做交流。电流的单位是安（A），也常用毫安（mA)或者微安(uA)做单位。1A=1000mA,1mA=1000uA。电流可以用电流表测量。测量的时候，把电流表串联在电路中，要选择电流表指针接近满偏转的量程。这样可以防止电流过大而损坏电流表。电压：河水之所以能够流动，是因为有水位差；电荷之所以能够流动，是因为有电位差。电位差也就是电压。电压是形成电流的原因。在电路中，电压常用U表示。电压的单位是伏（V），也常用毫伏（mV）或者微伏（uV）做单位。1V=1000mV，1mV=1000uV。电压可以用电压表测量。测量的时候，把电压表并联在电路上，要选择电压表指针接近满偏转的量程。如果电路上的电压大小估计不出来，要先用大的量程，粗略测量后再用合适的量程。这样可以防止由于电压过大而损坏电压表。电阻：电路中对电流通过有阻碍作用并且造成能量消耗的部分叫做电阻。电阻常用R表示。电阻的单位是欧（Ω），也常用千欧（kΩ）或者兆欧（MΩ）做单位。1kΩ=1000Ω,1MΩ=1000000Ω。导体的电阻由导体的材料、横截面积和长度决定。电阻可以用万用表欧姆档测量。测量的时候，要选择电表指针接近偏转一半的欧姆档。如果电阻在电路中，要把电阻的一头烫开后再测量。欧姆定律：导体中的电流I和导体两端的电压U成正比，和导体的电阻R成反比，即这个规律叫做欧姆定律。如果知道电压、电流、电阻三个量中的两个，就可以根据欧姆定律求出第三个量，即在交流电路中，欧姆定律同样成立，但电阻R应该改成阻抗Z，即电源：把其他形式的能转换成电能的装置叫做电源。发电机能把机械能转换成电能，干电池能把化学能转换成电能。发电机、干电池等叫做电源。通过变压器和整流器，把交流电变成直流电的装置叫做整流电源。能提供信号的电子设备叫做信号源。晶体三极管能把前面送来的信号加以放大，又把放大了的信号传送到后面的电路中去。晶体三极管对后面的电路来说，也可以看做是信号源。整流电源、信号源有时也叫做电源。负载：把电能转换成其他形式的能的装置叫做负载。电动机能把电能转换成机械能，电阻能把电能转换成热能，电灯泡能把电能转换成热能和光能，扬声器能把电能转换成声能。电动机、电阻、电灯泡、扬声器等都叫做负载。晶体三极管对于前面的信号源来说，也可以看作是负载。电路：电流流过的路叫做电路。最简单的电路由电源、负载和导线、开关等元件组成，如图1所示。电路处处连通叫做通路。只有通路，电路中才有电流通过。电路某一处断开叫做断路或者开路。电路某一部分的两端直接接通，使这部分的电压变成零，叫做短路。电动势：电动势是反映电源把其他形式的能转换成电能的本领的物理量。电动势使电源两端产生电压。在电路中，电动势常用δ表示。电动势的单位和电压的单位相同，也是伏。电源的电动势可以用电压表测量。测量的时候，电源不要接到电路中去，用电压表测量电源两端的电压，所得的电压值就可以看作等于电源的电动势。如果电源接在电路中（图2），用电压表测得的电源两端的电压就会小于电源的电动势。这是因为电源有内电阻。在闭合的电路中，电流通过内电阻r有内电压降，通过外电阻R有外电压降。电源的电动势δ等于内电压Ur和外电压UR之和，即δ=Ur+UR。严格来说，即使电源不接入电路，用电压表测量电源两端电压，电压表成了外电路，测得的电压也小于电动势。但是，由于电压表的内电阻很大，电源的内电阻很小，内电压可以忽略。因此，电压表测得的电源两端的电压是可以看作等于电源电动势的。干电池用旧了，用电压用测量电池两端的电压，有时候依然比较高，但是接入电路后却不能使负载（收音机、录音机等）正常工作。这种情况是因为电池的内电阻变大了，甚至比负载的电阻还大，但是依然比电压表的内电阻小。用电压表测量电池两端电压的时候，电池内电阻分得的内电压还不大，所以电压表测得的电压依然比较高。但是电池接入电路后，电池内电阻分得的内电压增大，负载电阻分得的电压就减小，因此不能使负载正常工作。为了...
