吐鲁番电厂施工组织设计VIP免费

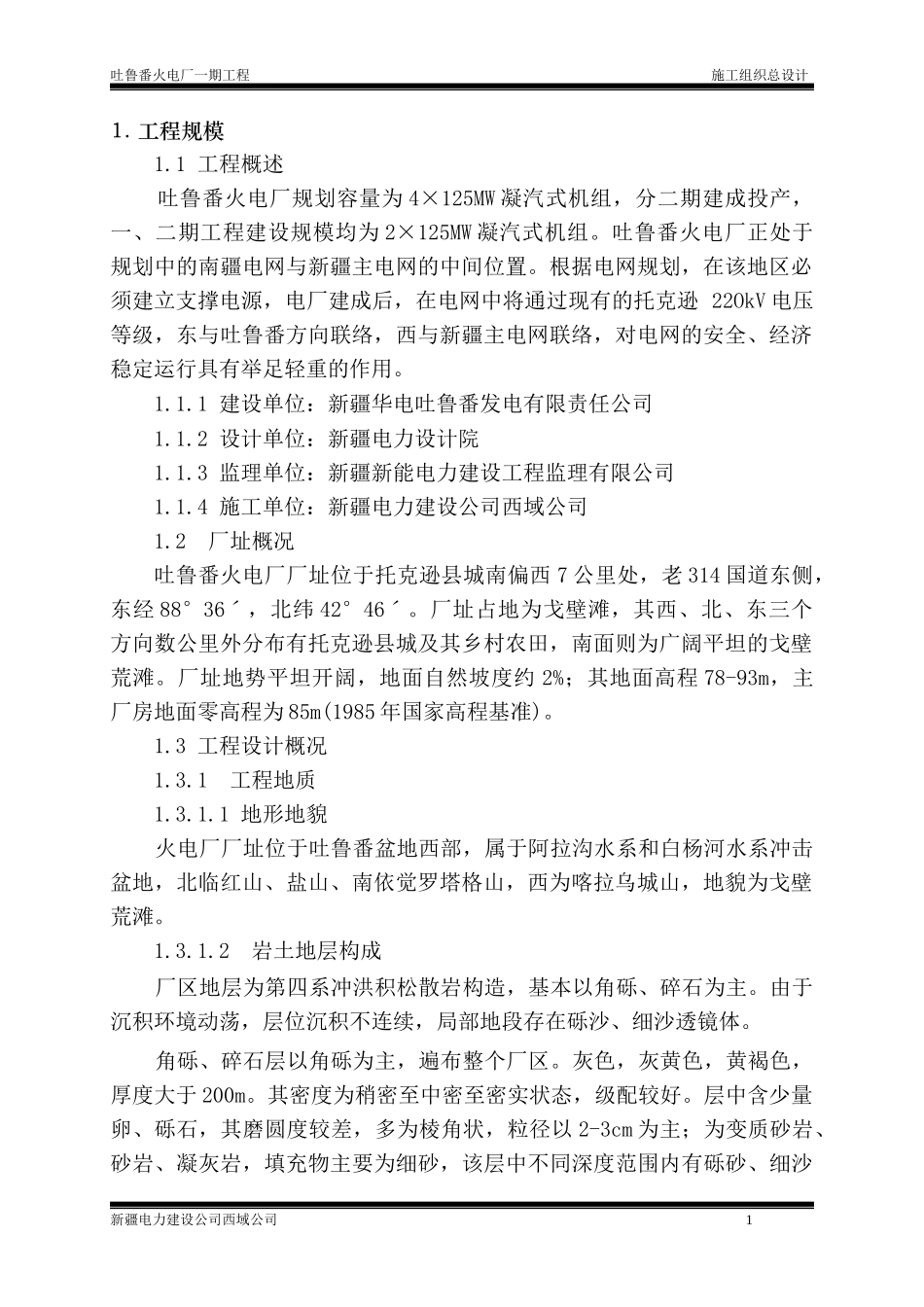

吐鲁番火电厂一期工程施工组织总设计1.工程规模1.1工程概述吐鲁番火电厂规划容量为4×125MW凝汽式机组，分二期建成投产，一、二期工程建设规模均为2×125MW凝汽式机组。吐鲁番火电厂正处于规划中的南疆电网与新疆主电网的中间位置。根据电网规划，在该地区必须建立支撑电源，电厂建成后，在电网中将通过现有的托克逊22OkV电压等级，东与吐鲁番方向联络，西与新疆主电网联络，对电网的安全、经济稳定运行具有举足轻重的作用。1.1.1建设单位：新疆华电吐鲁番发电有限责任公司1.1.2设计单位：新疆电力设计院1.1.3监理单位：新疆新能电力建设工程监理有限公司1.1.4施工单位：新疆电力建设公司西域公司1.2厂址概况吐鲁番火电厂厂址位于托克逊县城南偏西7公里处，老314国道东侧，东经88°36ˊ，北纬42°46ˊ。厂址占地为戈壁滩，其西、北、东三个方向数公里外分布有托克逊县城及其乡村农田，南面则为广阔平坦的戈壁荒滩。厂址地势平坦开阔，地面自然坡度约2%；其地面高程78-93m，主厂房地面零高程为85m(1985年国家高程基准)。1.3工程设计概况1.3.1工程地质1.3.1.1地形地貌火电厂厂址位于吐鲁番盆地西部，属于阿拉沟水系和白杨河水系冲击盆地，北临红山、盐山、南依觉罗塔格山，西为喀拉乌城山，地貌为戈壁荒滩。1.3.1.2岩土地层构成厂区地层为第四系冲洪积松散岩构造，基本以角砾、碎石为主。由于沉积环境动荡，层位沉积不连续，局部地段存在砾沙、细沙透镜体。角砾、碎石层以角砾为主，遍布整个厂区。灰色，灰黄色，黄褐色，厚度大于200m。其密度为稍密至中密至密实状态，级配较好。层中含少量卵、砾石，其磨圆度较差，多为棱角状，粒径以2-3cm为主；为变质砂岩、砂岩、凝灰岩，填充物主要为细砂，该层中不同深度范围内有砾砂、细沙新疆电力建设公司西域公司1吐鲁番火电厂一期工程施工组织总设计夹层，其夹层厚度为0.2m到1.5m不等，分布不均匀。砾砂夹层呈透镜体分布，厚度不等，分布不均匀。青灰色，中密状态，级配一般，含少量砾、卵石。其磨圆度差，粒径2-5cm为主，主要成分为变质砂岩、砂岩、石英质岩类等。细砂层呈透镜体分布，厚度不均匀，青灰色、中密状态、级配一般，含少量卵、砾石，其磨圆度差。1.3.1.3地下水托克逊地区的地下水在40m以下，火电厂各建、构筑物基础设计可不考虑地下水影响。1.3.1.4不良地质现象厂区地表自然地面1.0m深度范围内，主要为中硫酸盐渍土，1.0m以下为弱硫酸盐渍土。1.3.1.5场地类别本火电厂厂址场地构造性好，属中硬场土地，建筑场地类别为II类，为建筑抗震有利地段，适宜建厂。l.3.1.6地耐力ƒk=50OkPaE0=45MPaφ=37°1.3.1.7厂址地震基本烈度为6度。1.3.2气象条件厂址离县城较远，地处戈壁荒滩，无植被，自然条件恶劣，且靠近山谷较近。此处据调查风力较大，能卷走砂石，飞扬高度6m，可将水泥电杆损坏。厂址原无气象资料，为取得有关数据，在厂界附近建立了临时气象站，经一定时间的观测，并通过相关性分析，推算出厂址区域的气候资料为：年平均气温14.8℃年极端最高气温49.7℃年极端最低气温-33.0℃年平均极端最低气温-17.0℃年最高地表温度79.8℃年最低地表温度-26.0℃年平均降水量8.0mm年最大一日降水量13.6mm新疆电力建设公司西域公司2吐鲁番火电厂一期工程施工组织总设计年平均蒸发量3319.7mm年最大积雪厚度8.0mm年平均气压1009.4hpa年平均相对湿度40%最小相对度0%年平均水气压7.5hpa最大冻土深度89cm年平均日照时数2954.3h年平均雷日数6d年平均沙尘暴日数10d年平均风速5.0m/s主导风向WNW年平均10分钟最大平均风速28.2m/s(10m高)15年一遇l0分钟最大平均风速35.5m/s(10m高)30年一遇10分钟最大平均风速38.8m/s(10m高)50年一遇10分钟最大平均风速39.8m/s(10m高)100年一遇10分钟最大平均风速42.2m/s(10m高)1.3.3洪水情况：托克逊县境内有白杨河、阿拉沟河。白杨河由于没有详细的实测洪水资料，只能根据调查的洪水资料分析。阿拉沟河水文站从1957年至今己有40年实测洪峰流量资料。最大洪峰流量只有234m3/s。白杨河后沟道班河段洪峰流量为80Om3/s。本工程位于本地较高处的戈壁滩上，百年一遇河道洪水并没有威胁厂址。1.3.4主要建构筑物及安装系统设...
