嘉峪关市国土资源局办公楼施工组织设计VIP免费

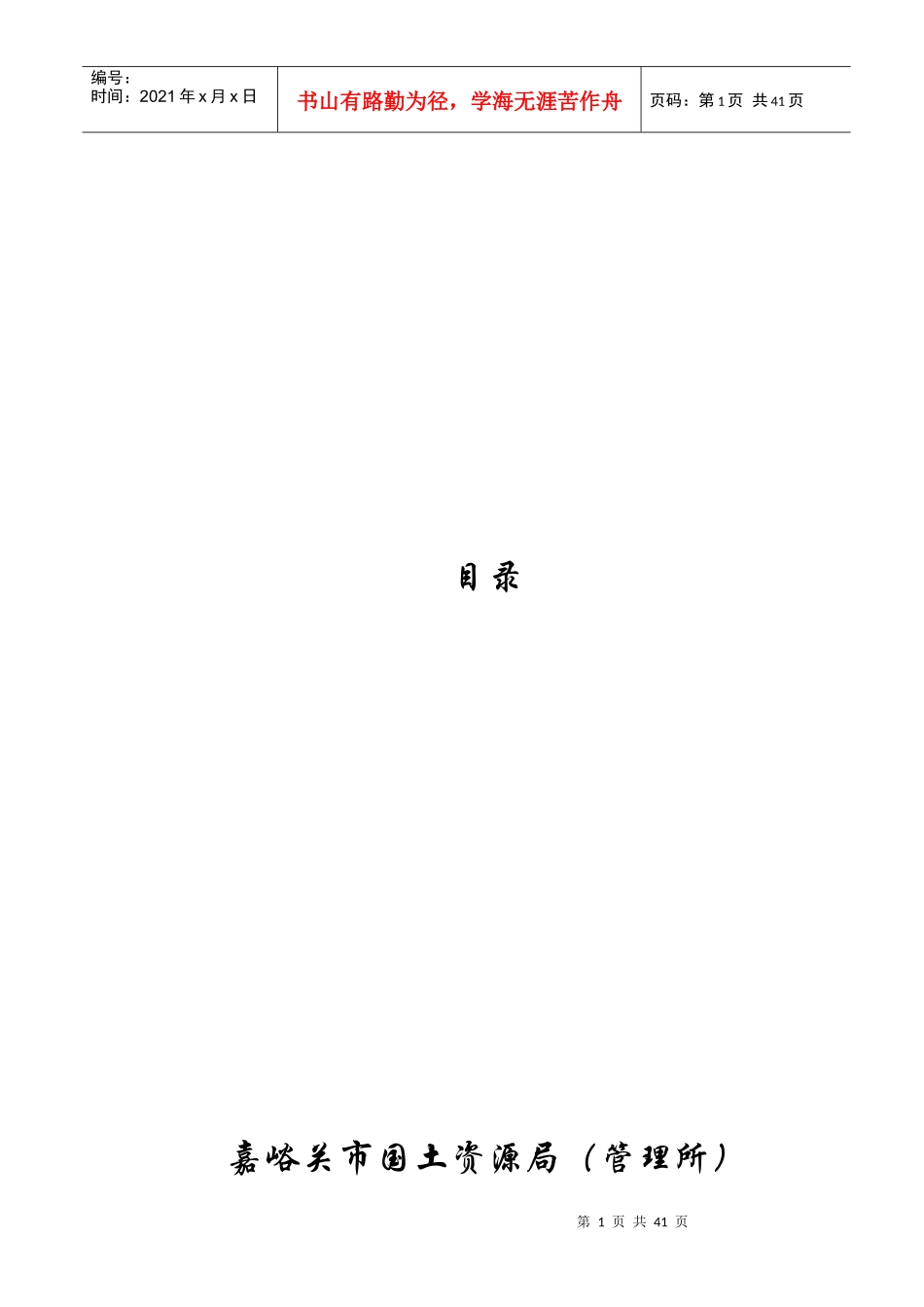

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页目录嘉峪关市国土资源局（管理所）第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页办公楼第一章工程概况1.1工程简介嘉峪关市国土资源局（管理所）办公楼位于峪泉镇双拥路与峪泉路交叉处向北300米处，南临峪泉镇派出所与乡镇府，西临峪泉镇幼儿园。建筑总面积为489.38ｍ2，设计单位为酒钢设计研究院。该工程地质勘察报告齐全，"四通一平"完成，手续齐全，已具备开工条件，本工程抗震不设防，建筑场地类别为Ⅱ类。1.2结构设计1.2.1根据《嘉峪关市国土资源局峪泉镇岩土工程勘察报告》，本工程地基持力层为粉砂粉土。1.2.2结构材料及工程做法：1、混凝土强度等级条型基础及独立基础采用C25砼；梁、板：C20；柱：C202、钢筋：Ф为HPB235，Ф为HRB335级钢筋，对HRB335级钢筋应符合国家标准《钢筋混凝土用热轧肋钢筋》GBJ449-91的要求。第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页3、砌体：-0.450标高以下采用MU10机制红砖，M10水泥砂浆；-0.450标高以上采用MU10机制红砖，M10混合砂浆砌筑。4、混凝土结构受力钢筋的保护层厚度(有特殊要求者另见详图)：(1)、基础：基础底板有垫层者为40mm。(2)、梁、构造柱为30mm。(3)、现浇板为20mm。1.3装饰标准项目名称适用范围类别备注散水室外混凝土宽600外墙装饰其余外墙涂料乳胶漆内墙饰面卫生间内墙砖200×300其余房间内墙涂料地面卫生间防滑地砖300×300其余房间陶瓷地砖600×600楼面卫生间防滑地砖300×300其余房间陶瓷地砖600×600室内平顶房间涂料乳胶漆屋面屋面防水高分子卷材第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页第二章编制依据2.1建设单位提供的资料2.1.1招标文件及补充文件2.1.2嘉峪关市国土资源局（管理所）办公楼总平面图2.1.1嘉峪关市国土资源局（管理所）办公楼施工图2.2国家有关施工及验收规范和规程2.3编制说明2.3.1编制说明a、根据图纸设计要求，结合客观条件，保证建设项目按期交付使用。b、分析本工程特点，以及我公司的技术力量和设备配备情况，科学地安排施工顺序，在确保工程质量的前提下缩短工期，加快建设速度，充分利用机械设备。扩大机械化施工范围，减轻劳动强度，提高生产率。c、合理配备组织机械，采用网络计划技术进行施工组织与管理，采用流水作业法组织施工，以保施工的连续性和均衡性，充分发挥人力、物力的作用。2.3.2编制程序第5页共41页第4页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共41页3、供水系统本楼生活用水水源为城市自来水，施工用水为河渠清水送至施工现场，施工现场设蓄水池一座V=10m2。3.1管道材料①供水管道采用钢管相应管件连接。②排水管道采用UPVC管，粘合剂粘接。UPVC③管应设伸缩节，一、二层立管每层设一个伸缩节。第6页共41页第5页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共41页UPVC④管伸缩节设置位置应靠近水流汇合配件。3、供暖系统采暖室外计算温度14℃；办公室：18℃。①采暖系统形式本建筑采用上供下回同程式，由室外供热管网供给。②散热器：采用760型铸铁散热器。散热器安装均为落地安装，散热器与管道的连接必须安装可拆装的连接件。每组散热器末端均设φ手动跑风阀。③管道安装及保温a、采暖管道采暖管道采用普通焊接钢管，一律要求焊接，不许丝扣连接。b、敷设在地沟或吊顶内的管道，必须焊接，不允许丝扣连接。c、采暖总立管及敷设在采暖房间内的管道需保温，保温材料采用岩棉管壳，厚度δ=30mm。d、管道系统上阀门采用J11T-16型和J51T-16型截止阀。第7页共41页第6页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共41页第三章项目经理部组成3·1管理机构的设置根据工程进度地、和质量总体要求，工程建立项目经理部，与项目生产负责、技术负责、后勤管理组成项目总施工领导层。第8页共41页第7页共41页编号：时间：2021...
