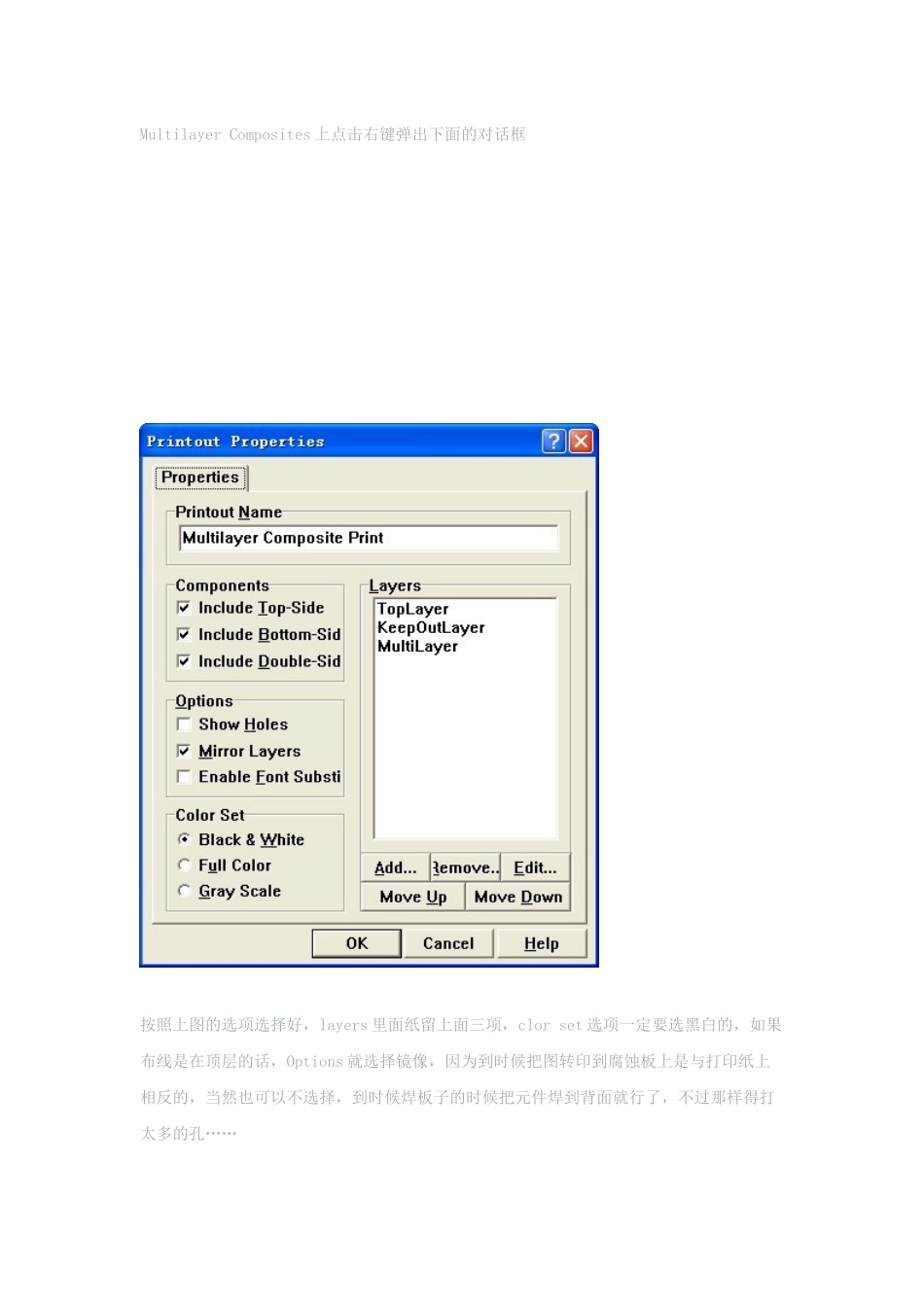

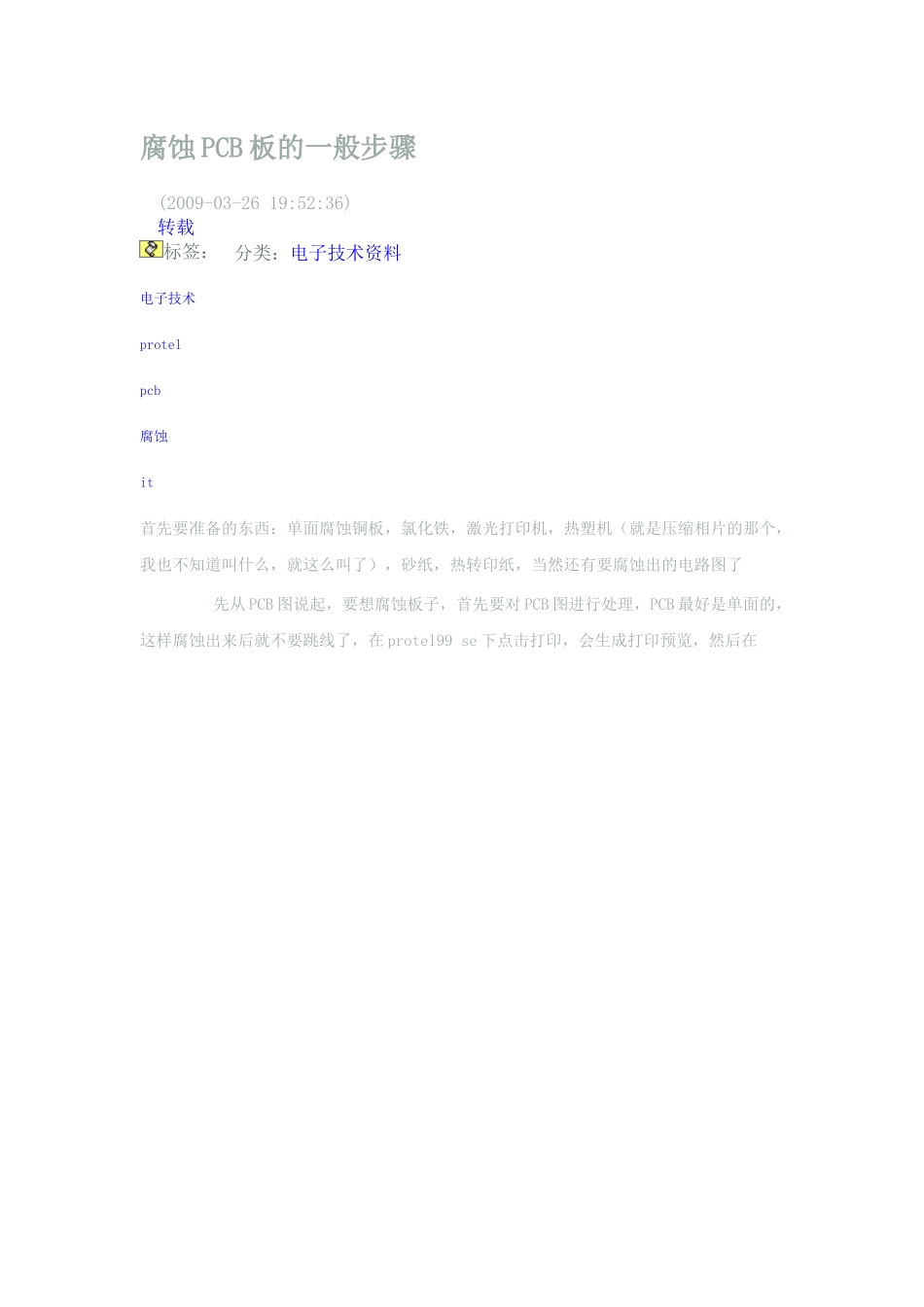

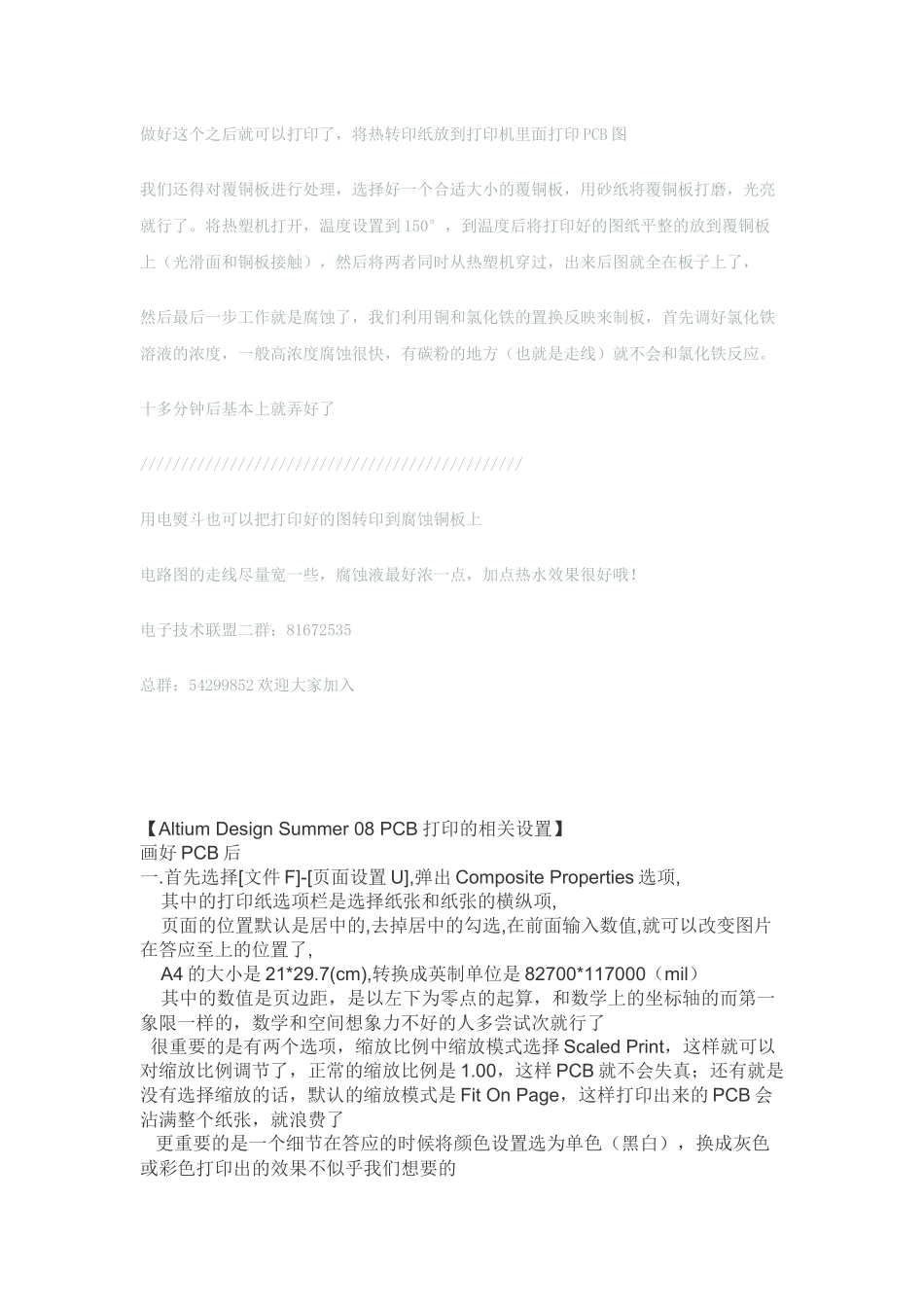

腐蚀PCB板的一般步骤(2009-03-2619:52:36)转载标签：电子技术protelpcb腐蚀it分类：电子技术资料首先要准备的东西：单面腐蚀铜板，氯化铁，激光打印机，热塑机（就是压缩相片的那个，我也不知道叫什么，就这么叫了），砂纸，热转印纸，当然还有要腐蚀出的电路图了先从PCB图说起，要想腐蚀板子，首先要对PCB图进行处理，PCB最好是单面的，这样腐蚀出来后就不要跳线了，在protel99se下点击打印，会生成打印预览，然后在MultilayerComposites上点击右键弹出下面的对话框按照上图的选项选择好，layers里面纸留上面三项，clorset选项一定要选黑白的，如果布线是在顶层的话，Options就选择镜像，因为到时候把图转印到腐蚀板上是与打印纸上相反的，当然也可以不选择，到时候焊板子的时候把元件焊到背面就行了，不过那样得打太多的孔……做好这个之后就可以打印了，将热转印纸放到打印机里面打印PCB图我们还得对覆铜板进行处理，选择好一个合适大小的覆铜板，用砂纸将覆铜板打磨，光亮就行了。将热塑机打开，温度设置到150°，到温度后将打印好的图纸平整的放到覆铜板上（光滑面和铜板接触），然后将两者同时从热塑机穿过，出来后图就全在板子上了，然后最后一步工作就是腐蚀了，我们利用铜和氯化铁的置换反映来制板，首先调好氯化铁溶液的浓度，一般高浓度腐蚀很快，有碳粉的地方（也就是走线）就不会和氯化铁反应。十多分钟后基本上就弄好了///////////////////////////////////////////////用电熨斗也可以把打印好的图转印到腐蚀铜板上电路图的走线尽量宽一些，腐蚀液最好浓一点，加点热水效果很好哦！电子技术联盟二群：81672535总群：54299852欢迎大家加入【AltiumDesignSummer08PCB打印的相关设置】画好PCB后一.首先选择[文件F]-[页面设置U],弹出CompositeProperties选项,其中的打印纸选项栏是选择纸张和纸张的横纵项,页面的位置默认是居中的,去掉居中的勾选,在前面输入数值,就可以改变图片在答应至上的位置了,A4的大小是21*29.7(cm),转换成英制单位是82700*117000（mil）其中的数值是页边距，是以左下为零点的起算，和数学上的坐标轴的而第一象限一样的，数学和空间想象力不好的人多尝试次就行了很重要的是有两个选项，缩放比例中缩放模式选择ScaledPrint，这样就可以对缩放比例调节了，正常的缩放比例是1.00，这样PCB就不会失真；还有就是没有选择缩放的话，默认的缩放模式是FitOnPage，这样打印出来的PCB会沾满整个纸张，就浪费了更重要的是一个细节在答应的时候将颜色设置选为单色（黑白），换成灰色或彩色打印出的效果不似乎我们想要的二.打印选项设置完成后，可以在上个对话框中选择[高级选项]进行层的设置，也可以在[文件F]-[打印预览V]中点击鼠标右键，选择[配置...],进行层的设置一般的步骤是将Multi-lay用鼠标右键属性移动到最上层,然后选择自己要打印的层在第二层,TopOverlay要删掉,顶层,底层只能留一个,IncludeComponents全选;PrintoutOptions要选择Hole，如果是打印顶层请一定要勾选Mirror选项，要是不做这个镜像的话，打印出来的是无法转印的，AreatoPrint我们选择Entire，要是选择SpecificArea，那就相当于在页面设置中的位置选项了，有点重复，所以看个人的爱好了三.设置完成后就可以将属性文件框点OK关闭，可以看到预览的效果了，要是打到自己预期的效果，可以点击下面的打印按钮，选择好打印机后，进行打印了[DXP的应用技巧ByDuWenbo]图解AltiumDesigner打印设置(一)2010-01-1720:47:26来源:作者:【大中小】浏览:262次评论:0条1：1打印PCB设置如图1所示，打开PCB，点击“FileàPageSetup…”。图1进入设置对话框，在“ScalingàScaleMode”下拉条中选择“ScalePrint”。图2如图3所示，“Size”可以选择使用纸张。“Scale”中可以设置打印比例，1.00即所谓的1：1打印。可以点击进入“Preview”预览即将打印的PCB。设置完成，启动打印则点击“Print”然后进入图4。图3点击“OK”进行打印。特权同学虽说工作上用不着自己动手画PCB，但是咱对软件的使用也算半个layout了。初学时经常搞不定简单的PCB打印，也曾纳闷过这么个AltiumDesigner怎么打印设置都搞不定啊，找dat...
