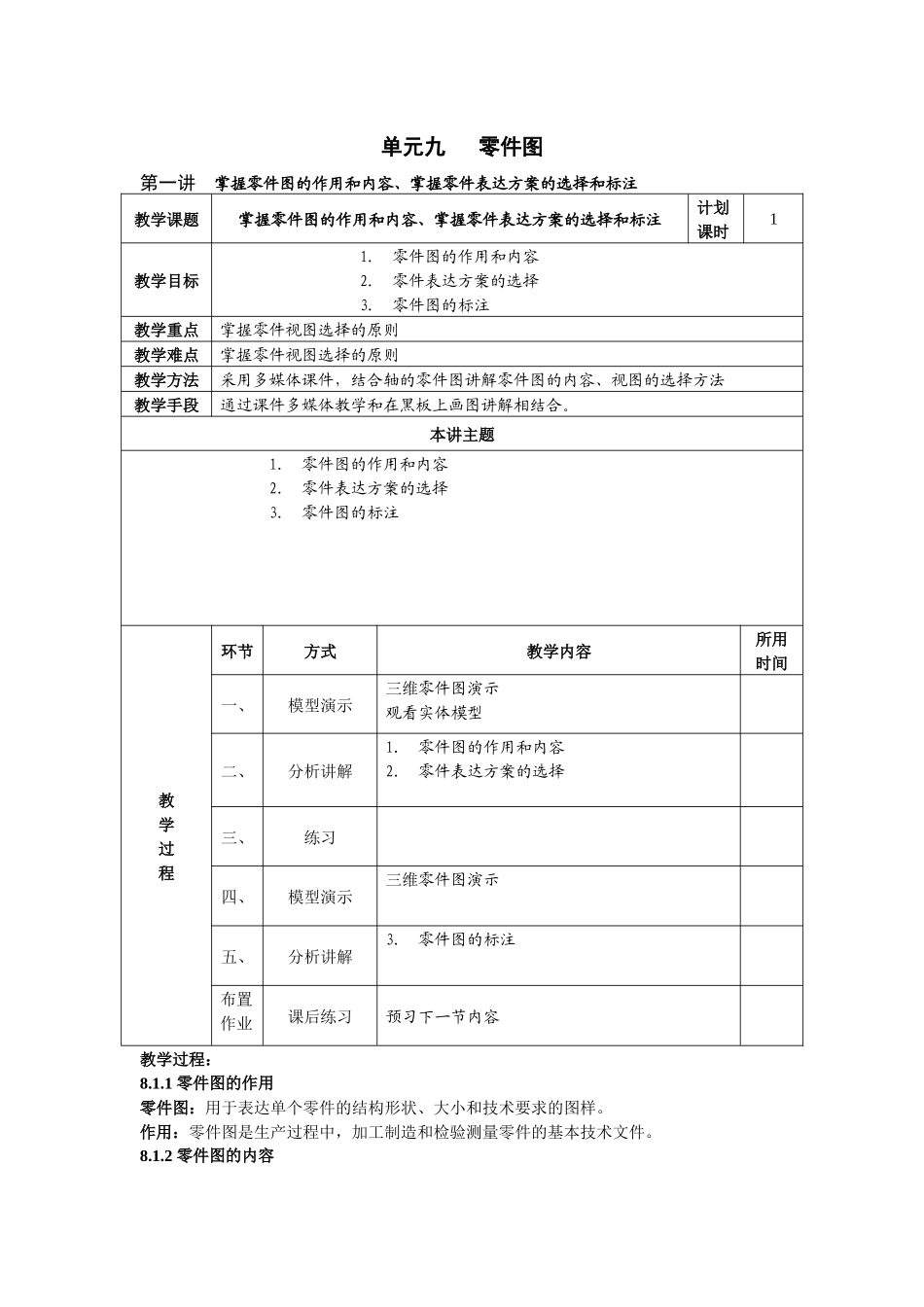

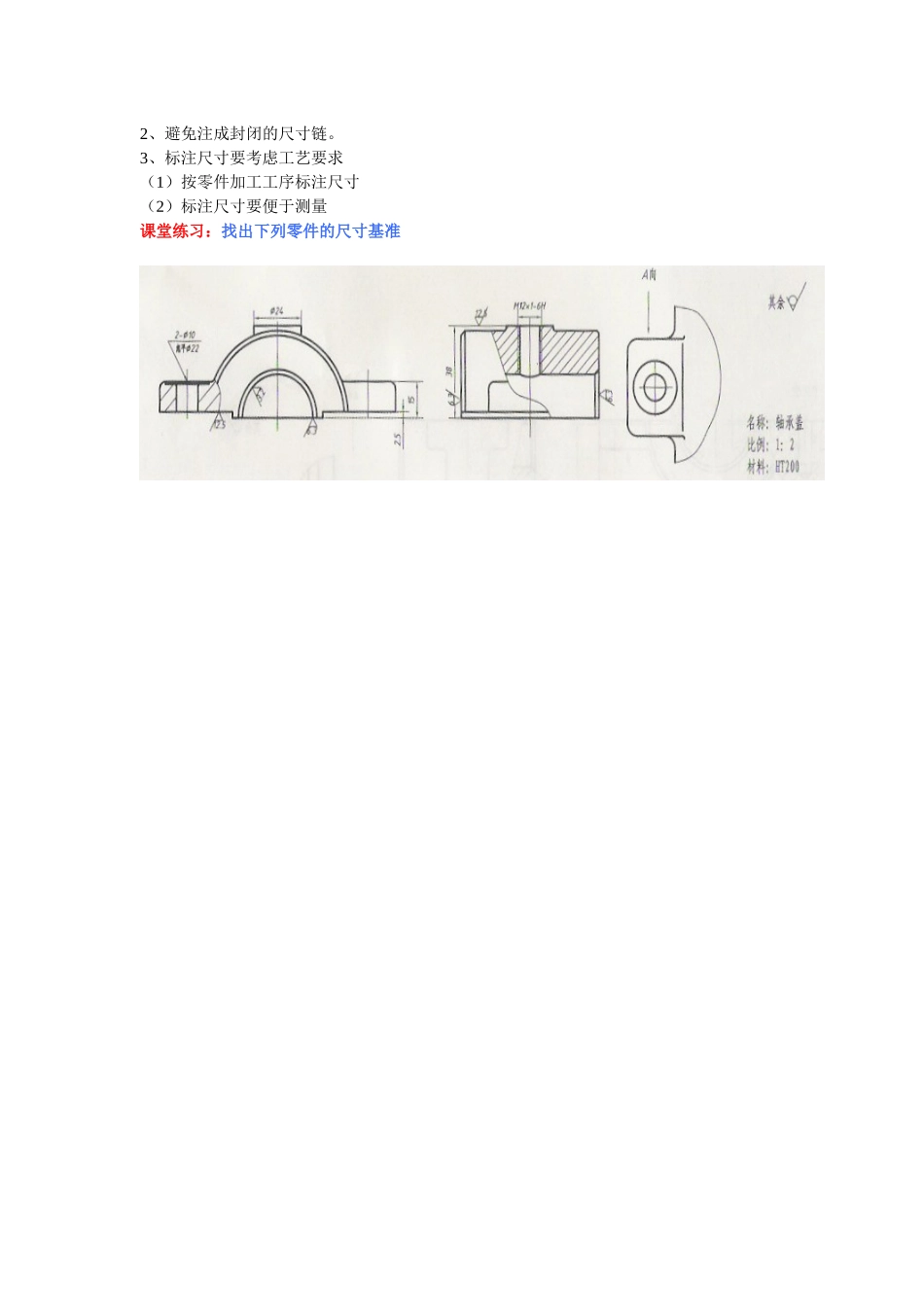

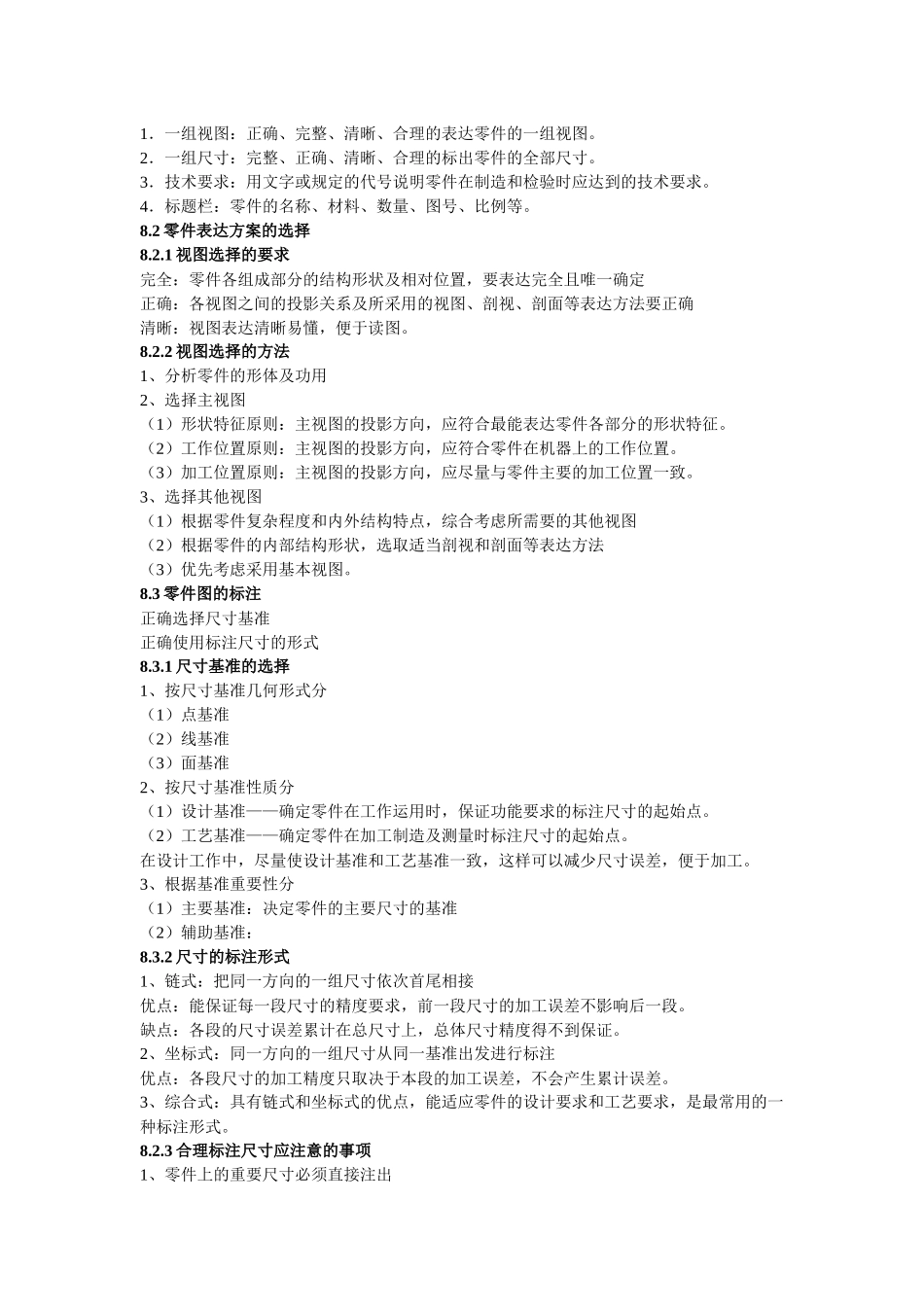

单元九零件图第一讲掌握零件图的作用和内容、掌握零件表达方案的选择和标注教学课题掌握零件图的作用和内容、掌握零件表达方案的选择和标注计划课时1教学目标1.零件图的作用和内容2.零件表达方案的选择3.零件图的标注教学重点掌握零件视图选择的原则教学难点掌握零件视图选择的原则教学方法采用多媒体课件，结合轴的零件图讲解零件图的内容、视图的选择方法教学手段通过课件多媒体教学和在黑板上画图讲解相结合。本讲主题1.零件图的作用和内容2.零件表达方案的选择3.零件图的标注教学过程环节方式教学内容所用时间一、模型演示三维零件图演示观看实体模型二、分析讲解1.零件图的作用和内容2.零件表达方案的选择三、练习四、模型演示三维零件图演示五、分析讲解3.零件图的标注布置作业课后练习预习下一节内容教学过程：8.1.1零件图的作用零件图：用于表达单个零件的结构形状、大小和技术要求的图样。作用：零件图是生产过程中，加工制造和检验测量零件的基本技术文件。8.1.2零件图的内容1．一组视图：正确、完整、清晰、合理的表达零件的一组视图。2．一组尺寸：完整、正确、清晰、合理的标出零件的全部尺寸。3．技术要求：用文字或规定的代号说明零件在制造和检验时应达到的技术要求。4．标题栏：零件的名称、材料、数量、图号、比例等。8.2零件表达方案的选择8.2.1视图选择的要求完全：零件各组成部分的结构形状及相对位置，要表达完全且唯一确定正确：各视图之间的投影关系及所采用的视图、剖视、剖面等表达方法要正确清晰：视图表达清晰易懂，便于读图。8.2.2视图选择的方法1、分析零件的形体及功用2、选择主视图（1）形状特征原则：主视图的投影方向，应符合最能表达零件各部分的形状特征。（2）工作位置原则：主视图的投影方向，应符合零件在机器上的工作位置。（3）加工位置原则：主视图的投影方向，应尽量与零件主要的加工位置一致。3、选择其他视图（1）根据零件复杂程度和内外结构特点，综合考虑所需要的其他视图（2）根据零件的内部结构形状，选取适当剖视和剖面等表达方法（3）优先考虑采用基本视图。8.3零件图的标注正确选择尺寸基准正确使用标注尺寸的形式8.3.1尺寸基准的选择1、按尺寸基准几何形式分（1）点基准（2）线基准（3）面基准2、按尺寸基准性质分（1）设计基准——确定零件在工作运用时，保证功能要求的标注尺寸的起始点。（2）工艺基准——确定零件在加工制造及测量时标注尺寸的起始点。在设计工作中，尽量使设计基准和工艺基准一致，这样可以减少尺寸误差，便于加工。3、根据基准重要性分（1）主要基准：决定零件的主要尺寸的基准（2）辅助基准：8.3.2尺寸的标注形式1、链式：把同一方向的一组尺寸依次首尾相接优点：能保证每一段尺寸的精度要求，前一段尺寸的加工误差不影响后一段。缺点：各段的尺寸误差累计在总尺寸上，总体尺寸精度得不到保证。2、坐标式：同一方向的一组尺寸从同一基准出发进行标注优点：各段尺寸的加工精度只取决于本段的加工误差，不会产生累计误差。3、综合式：具有链式和坐标式的优点，能适应零件的设计要求和工艺要求，是最常用的一种标注形式。8.2.3合理标注尺寸应注意的事项1、零件上的重要尺寸必须直接注出2、避免注成封闭的尺寸链。3、标注尺寸要考虑工艺要求（1）按零件加工工序标注尺寸（2）标注尺寸要便于测量课堂练习：找出下列零件的尺寸基准第二讲掌握典型零件图表达方法教学课题掌握典型零件图表达方法计划课时1教学目标1.典型零件常用表达方法2.形位公差在零件图上的标注方法3.典型零件的表达方法、技术要求、尺寸标注等方面特点教学重点形位公差在零件图上的标注方法、典型零件的读图方法教学难点形位公差在零件图上的标注方法、全面掌握零件图表达的信息教学方法1．结合零件图进行学习，对零件图上有的单元重点学习2．以讨论、提问等形式进行零件图读图内容的学习教学手段通过课件多媒体教学和在黑板上画图讲解相结合。本讲主题1.典型零件常用表达方法2.形位公差在零件图上的标注方法3.典型零件的表达方法、技术要求、尺寸标注等方面特点教学过程环节方式教学内容所用时间一、模型演示典型零件图图解实体零件5分...
