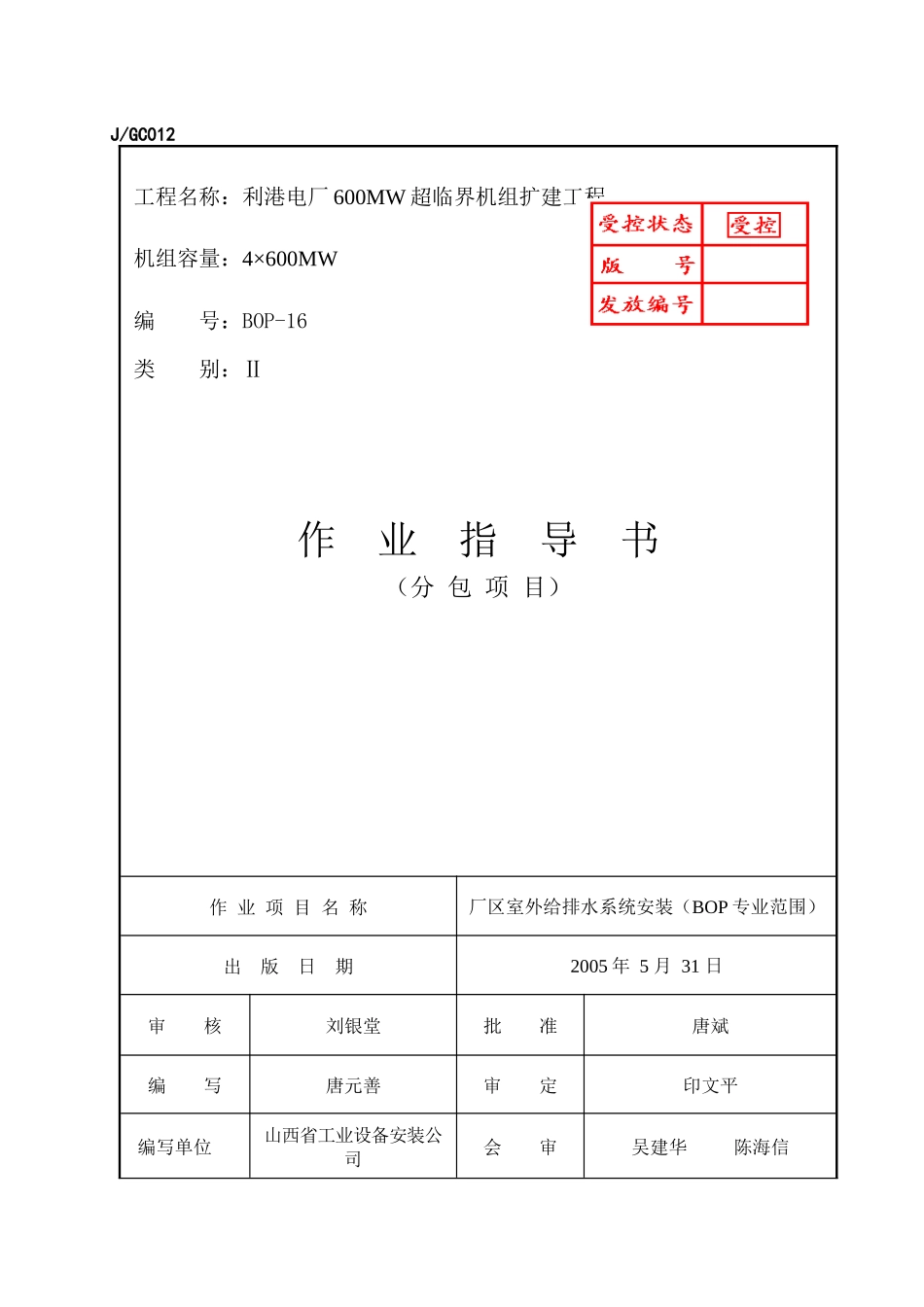

J/GC012工程名称：利港电厂600MW超临界机组扩建工程机组容量：4×600MW编号：BOP-16类别：Ⅱ作业指导书（分包项目）作业项目名称厂区室外给排水系统安装（BOP专业范围）出版日期2005年5月31日审核刘银堂批准唐斌编写唐元善审定印文平编写单位山西省工业设备安装公司会审吴建华陈海信江苏电建三公司审查王永学高正秀沙建广汪建平吴筱琦作业指导书第0页共6页作业指导书名称作业单位厂区室外给排水系统安装（BOP专业范围）山西省工业设备安装公司编写内容一、工程概述二、编制依据三、作业条件四、机具、工器具的准备五、劳动力组织六、施工计划七、施工技术措施八、工艺质量标准及控制九、安全措施及文明施工十、成品保护措施十一、风险控制计划表（RCP）十二、环境管理作业指导书第1页共6页1、工程概述：利港电厂600MW超临界机组扩建工程厂区室外给排水系统由东北电力设计院设计，本作业指导书主要包括生活水箱安装、消防水池安装、综合泵房安装、消防泵房安装、变压器事故油池安装、生活污水提升泵房安装、生产废水提升泵房安装、废水回收水池及泵房安装。2、编制依据：2.1、利港电厂600MW超临界机组扩建工程施工图纸（F205S-/S0501~S0504/S0507~S0509）2.2、火电施工质量检验及评定标准：《火电施工质量检验及评定标准》汽机篇（1998年版）《火电施工质量检验及评定标准》管道篇（2000年版）2.3、电力建设施工验收技术规范《火电建设施工及验收技术规范》（汽机篇）DL5011-92《火电建设施工及验收技术规范》（管道篇）DL5031-94《火电建设施工及验收技术规范》（火力发电厂焊接技术篇）DL/T869-20042.4、《电力建设安全工作规程》（火力发电厂部分）DL5009.1-20023、作业条件：3.1、各设备基础浇注后，达到设计强度，在各设备安装前由建筑与安装进行交接，并提供各设备基础的标高、中心线、预埋件、预留孔，复核无误后方可施工。3.2、根据建筑提供的基础标高偏差，相应准备适量平垫铁。3.3、设备供货已到现场。材料已备好，施工图纸已齐全。4、机具、工器具的准备4.1、50T汽车吊1台4.2、40T门吊1台4.3、25T平板车1台4.4、电焊风、千斤顶、手拉葫芦、大锤和常用工具5、劳动力组织5.1、技术员1名编制有关措施，解决技术问题，配合班组做好安全文明施工5.2、班长1名负责厂区室外给排水系统安装工作的协调5.3、安装工20名负责厂区室外给排水系统设备和管道的安装5.4、风电焊工5名负责管道的下料、修割及点焊、焊接工作6、施工计划、2005年5月10日开始安装2005年9月20日安装结束7、施工技术措施7.1、设备就位及安装7.1.1、厂区室外给排水系统设备用滚筒及链条葫芦拖运就位。7.1.2、厂区室外给排水系统各设备应按图纸要求的方向进行就位，并按预先给出的中心线用线锤与卷尺测量其垂直度、中心位移及标高偏差。调整时，可用撬棍撬动，严禁使用大锤敲击。7.2、各泵安装：7.2.1各泵在安装前，应认真阅读各泵的安装说明书及施工图纸。作业指导书第2页共6页7.2.2各泵在安装前，应先进行解体检查（厂家说明无需解体的除外），测量其叶轮轴轴向串动、叶轮与密封环径向间隙等原始数据应符合厂家规定，并做好记录。7.2.3各泵组装时应测量好各间隙、紧力、晃度等并作好记录，与原始记录对比，发现和找出问题并处理好。7.2.4各泵就位前应先检查其基础、砼表面应无露筋、蜂窝、裂纹、疏松、石子凸出等缺陷。地脚螺栓孔内应清理干净，并将垫铁位置砼表面凿平，在地脚螺栓孔两侧及承荷重部位垫入斜垫铁，达到接触密实，垫铁无翘动；找出其基本水平，进行一次灌浆。待一次灌浆符合强度要求后，拧紧地脚螺栓，垫铁局部间隙应小于0.05mm后，每块垫铁点焊不少于2点；用水平尺校正达到水平后进行二次灌浆，牢固后进行进出口管道及阀门的安装，进出口管道及阀门需做支吊架，切勿受力于泵体上。7.3支吊架安装：7.3.1、支吊架的安装前应认真阅读支吊架部分施工图纸，制作时应机械切割并进行打磨，凡有膨胀螺栓固定的铁板应成正方形，外缘应光滑。7.3.2、按施工图纸要求配置支吊架；支吊架孔眼必须机械钻制，支吊架的附件安放应平整，不得歪斜；支吊架各部配合良好，外形光洁。7.3.3、根据施工图纸安装支吊架，...
