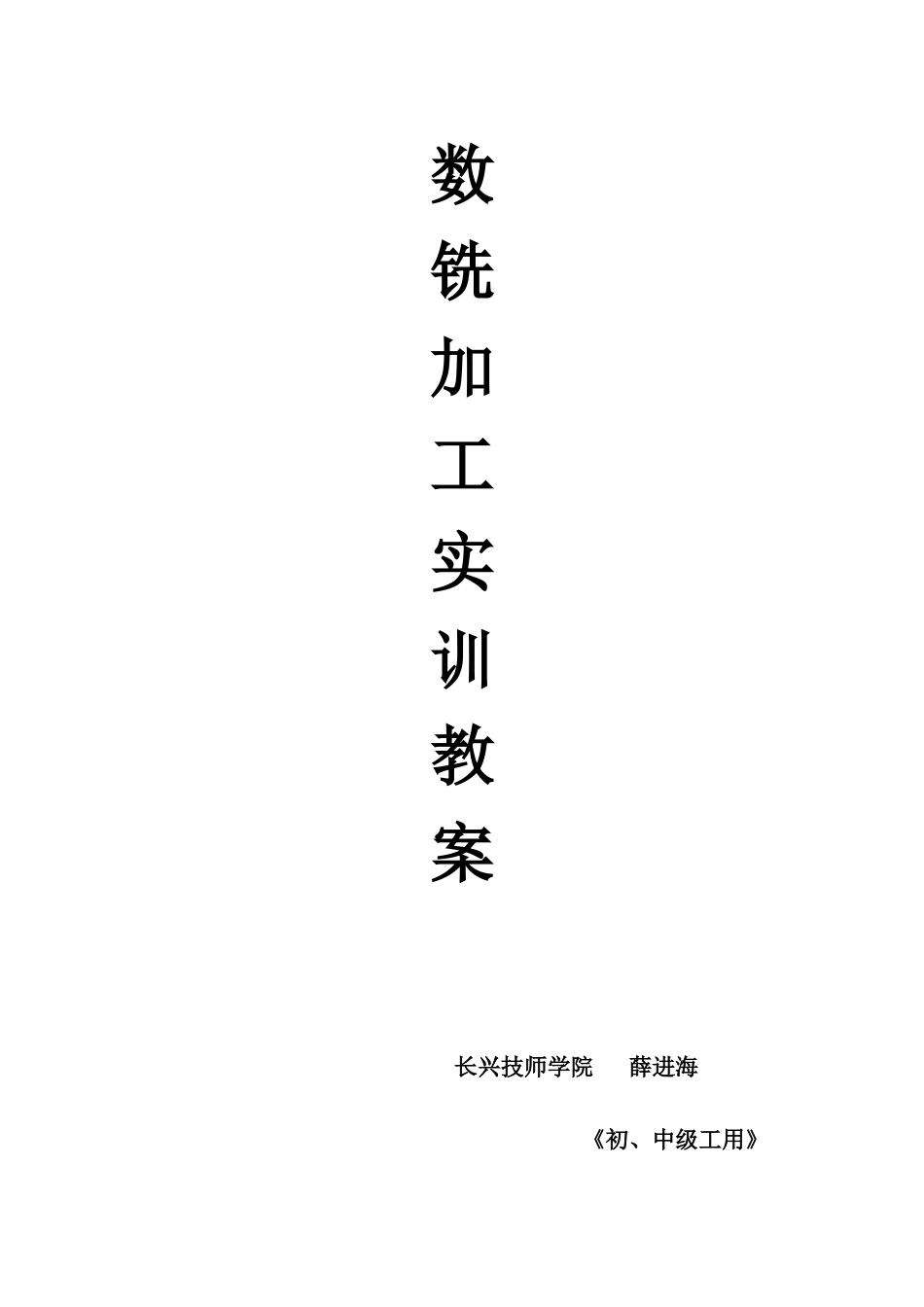

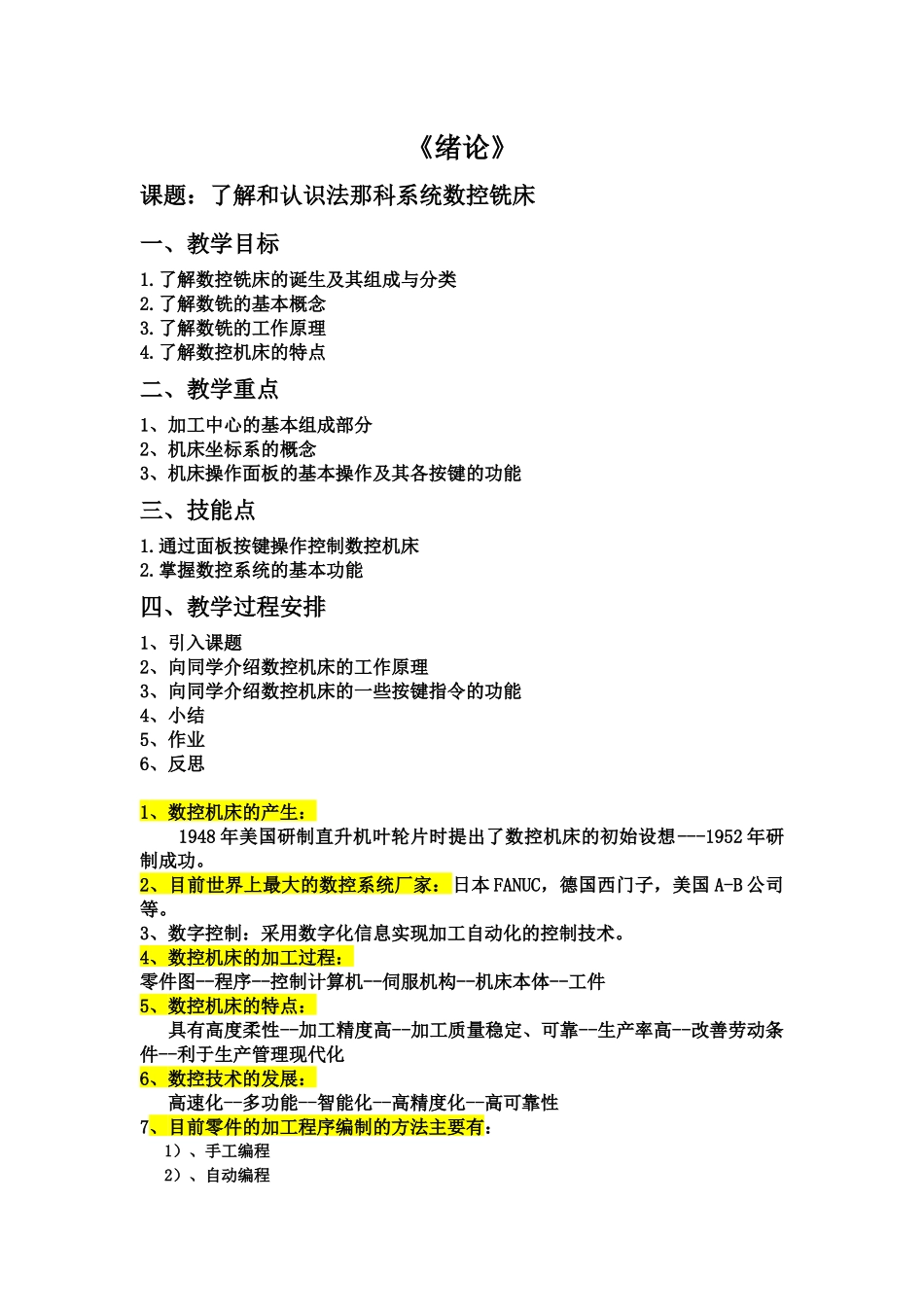

数铣加工实训教案长兴技师学院薛进海《初、中级工用》《绪论》课题:了解和认识法那科系统数控铣床一、教学目标1.了解数控铣床的诞生及其组成与分类2.了解数铣的基本概念3.了解数铣的工作原理4.了解数控机床的特点二、教学重点1、加工中心的基本组成部分2、机床坐标系的概念3、机床操作面板的基本操作及其各按键的功能三、技能点1.通过面板按键操作控制数控机床2.掌握数控系统的基本功能四、教学过程安排1、引入课题2、向同学介绍数控机床的工作原理3、向同学介绍数控机床的一些按键指令的功能4、小结5、作业6、反思1、数控机床的产生:1948年美国研制直升机叶轮片时提出了数控机床的初始设想---1952年研制成功。2、目前世界上最大的数控系统厂家:日本FANUC,德国西门子,美国A-B公司等。3、数字控制:采用数字化信息实现加工自动化的控制技术。4、数控机床的加工过程:零件图--程序--控制计算机--伺服机构--机床本体--工件5、数控机床的特点:具有高度柔性--加工精度高--加工质量稳定、可靠--生产率高--改善劳动条件--利于生产管理现代化6、数控技术的发展:高速化--多功能--智能化--高精度化--高可靠性7、目前零件的加工程序编制的方法主要有:1)、手工编程2)、自动编程3)、CAD/CAM8、机床坐标系9、工件坐标系G54、G55、G56、G57、G58、G5910、机床操作面板的基本操作:机床操作面板是由机床厂家配合数控系统自主设计的。不同厂家的产品,机床控制面板是各不相同的。机床主面板:组成部分:1.软键位于CRT显示屏的下方2.系统操作键[RESERT]复位键[HELP]系统帮助键3.数据输入键这部分包括了机床能够使用的所有字符和数字4.光标移到键和翻页键在MDI面板下方的上下箭头键和左右箭头键5.编辑键[CAN][INPUT][ALTER][INSERT][DELETE]6.NC功能键在数据输入键的下方,用于切换NC显示的页面7.电源开关按钮位于CRT/MDI面板左侧程序录入面板(MDI):功能见下图:功能模式选择按钮:功能作用:ZERO:配合X、Y、Z完成回原点操作JOG:配合X、Y、Z轴的轴向移动按钮,完成机床的快速移动操作MPG:配合手轮完成X、Y、Z轴的轴向移动MDI:配合键盘录入单步,少量但是不被保存的程序DNC:电脑编程配合电脑在线加工在此模式下可以一边传输程序一边加工AUTO:自动模式,也叫加工模式EDIT:配合MDI键盘完成程序的录入编辑和删除操作。系统启动按钮:作用:负责系统的启动和关闭倍率调节旋钮:作用:在加工过程中调节进给倍率方向控制按钮:作用:在快速模式或者机动模式下,按下此按钮,即按进给方向移动,放开按钮则停止急停按钮和启动按钮:作用:发生紧急情况时按下时按下急停停止按钮,可使机械动作全部停止,确保操作人员和机床的安全手轮:作用:只能在手动模式下使用,使用时注意方向和倍率机床开机顺序:打开机床后面总开关——按下系统面板上的电源开关(POWERON)——松开急停按钮——按下系统启动按钮关机则相反!安全加工操作流程:讲解实训安全规程---穿好工作服---整队---分组---选好组长和负责人---操作并记录成绩---打扫卫生---整队放学操作之前:讲解如何开关机床---程序如何输入(包括改刀补)----如何仿真---如何保持车间安全秩序加工之前:装刀---拆刀---对刀步骤:装刀1、将模式旋钮旋至手动模式/JOG模式下2、左手握住刀柄放入主轴锥孔中(注意刀柄上面的槽要与主轴上的突起对准)3、按下主轴侧面/正面的气动开关(连续按两次间隔1秒左右)按下就抬手,不要按着不松手!4、吸紧以后,左手使劲晃动一下刀柄看看是否装紧了,观察刀柄是否被拉进去了再松手!切记直接松手!!!5、松手即完成卸刀:1、将模式旋钮旋至手动模式/JOG模式下2、左手握紧刀柄!3、右手按下气动开关(连续按两次间隔1秒左右)按下就抬手,不要按着不松手!4、即完成卸刀了备注:操作顺序千万不可弄错!否则刀会直接掉下来!!!对刀:方式:1、试切2、对刀块3、寻边器(机械和电子两种)种类:1、单边对刀2、双边对刀侧面对刀:1、在MDI模式下输入:S1000M03;按下加工启动按钮2、调制手轮模式下,调好倍率,手摇慢慢接近工件,刀具下到工件下方5-10毫米为宜3、观察,快要接近时将倍率调制最小,边摇手轮边...
