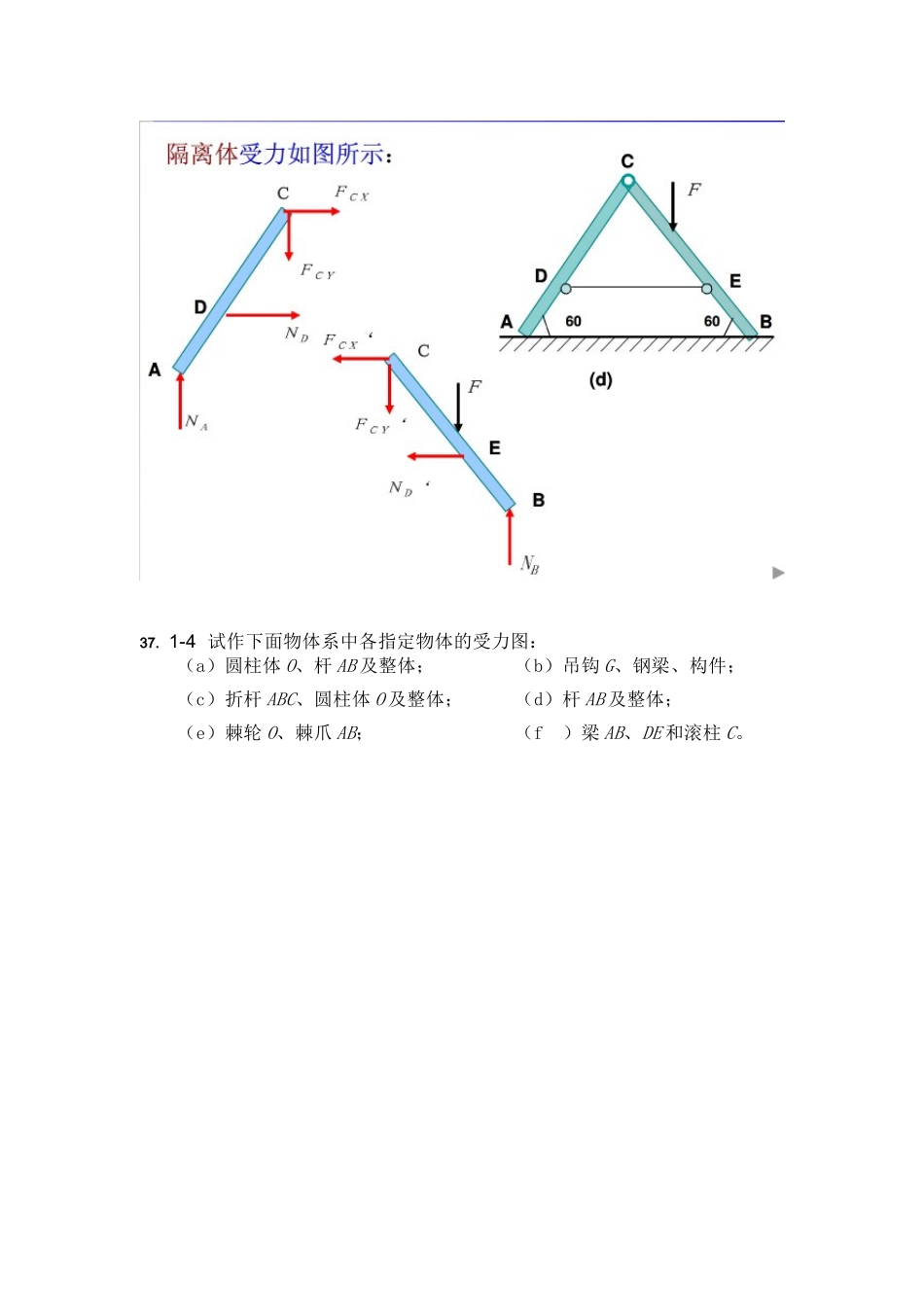

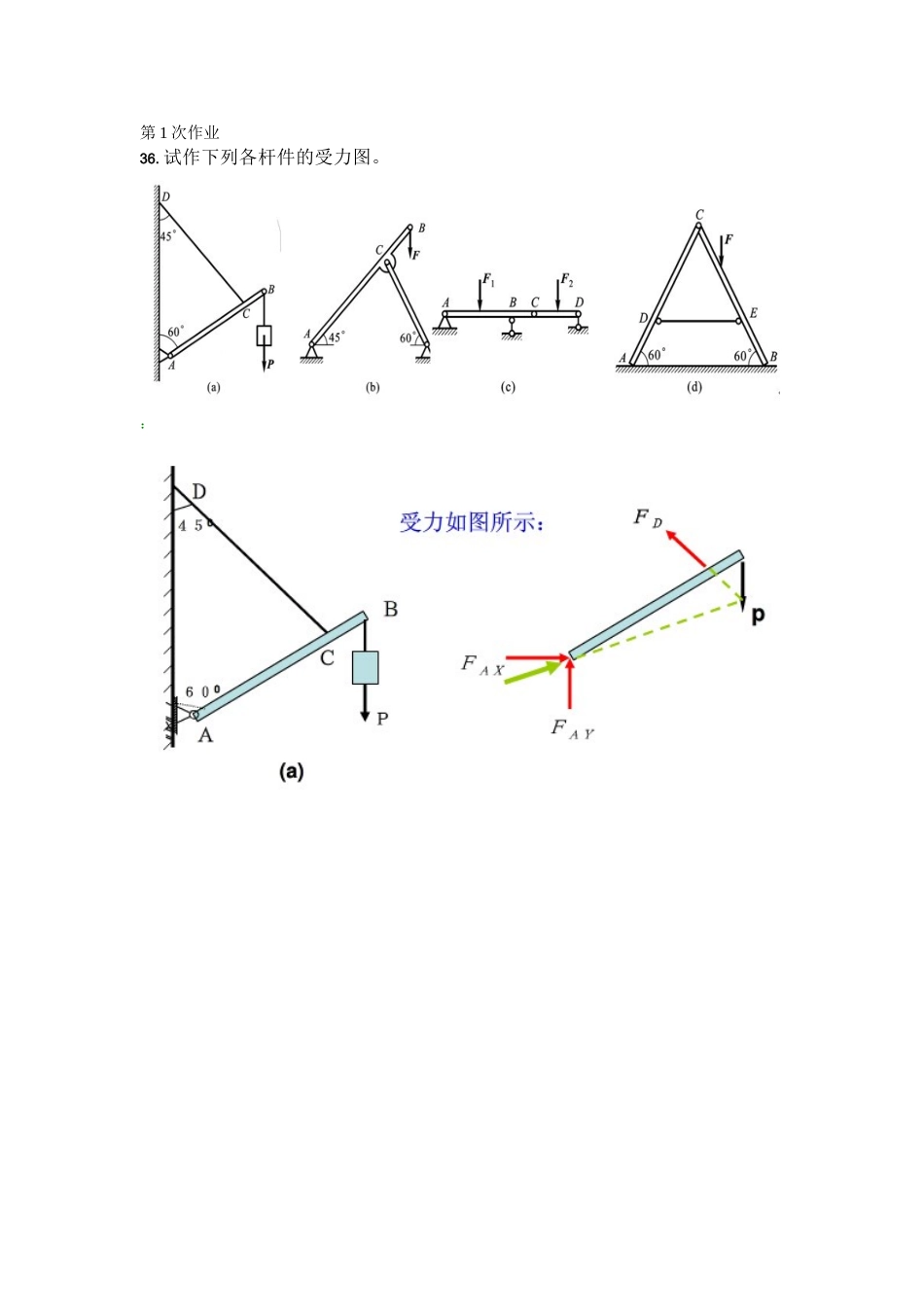

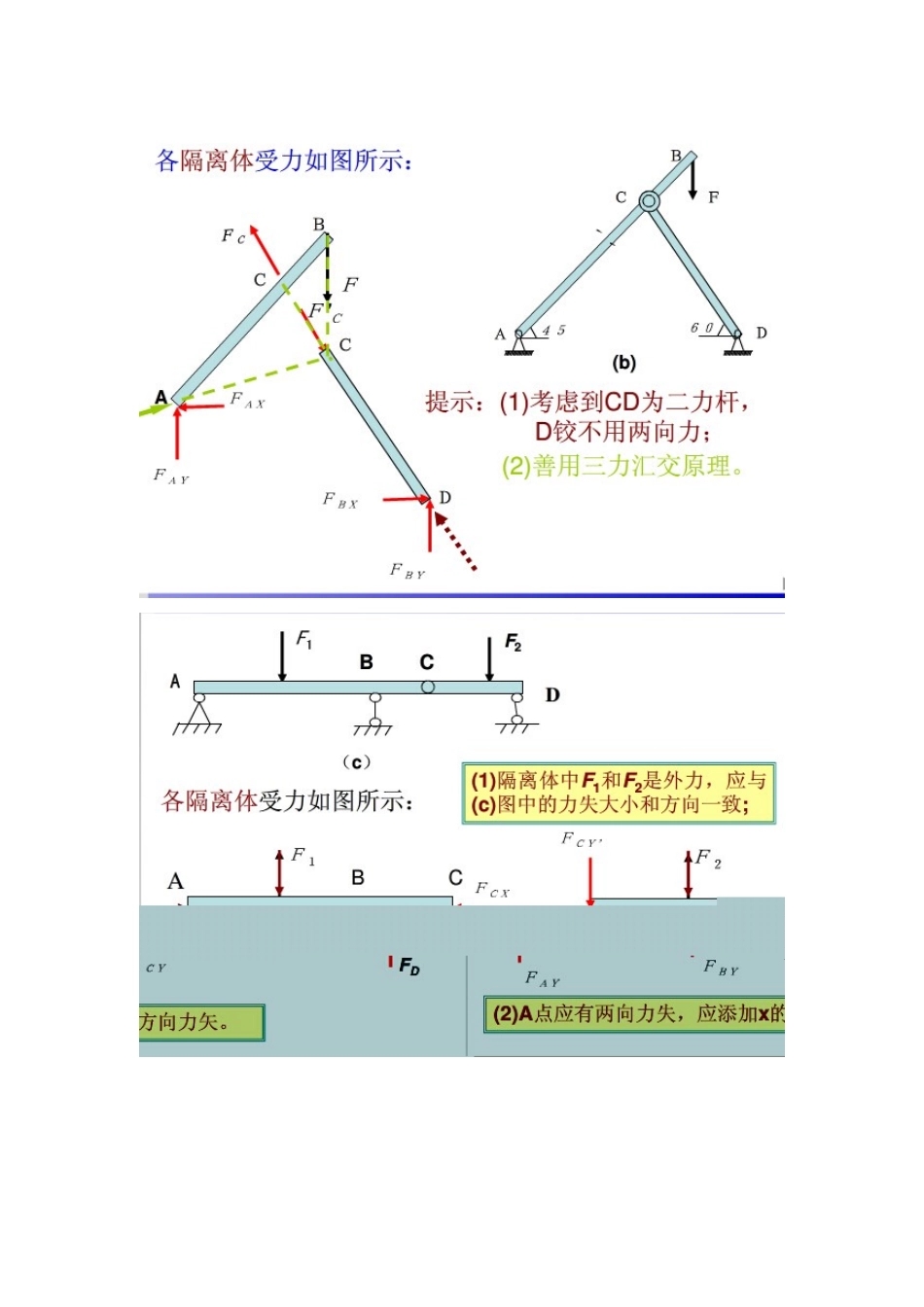

第1次作业36.试作下列各杆件的受力图。：37.1-4试作下面物体系中各指定物体的受力图：（a）圆柱体O、杆AB及整体；（b）吊钩G、钢梁、构件；（c）折杆ABC、圆柱体O及整体；（d）杆AB及整体；（e）棘轮O、棘爪AB；（f）梁AB、DE和滚柱C。38.图示三铰刚架由AB和BC两部分组成，A、C为固定铰支座，B为中间铰。试求支座A、C和铰链B的约束力。设刚架的自重及摩擦均可不计。39.压路的碾子O重P=20kN，半径R=400mm。试求碾子越过高度=80mm的石块时，所需最小的水平拉力Fmin。设石块不动。：Fmin=15kN40.构架ABCD在A点受力F=1kN作用。杆AB和CD在C点用铰链连接，B、D两点处均为固定铰支座。如不计杆重及摩擦，试求杆CD所受的力和支座B的约束力。41.梁AB如图所示，作用在跨度中点C的力F=20kN。试求图示两种情况下支座A和B的约束力。梁重及摩擦均可不计。42.如图a所示，重量为P=5kN的球悬挂在绳上，且和光滑的墙壁接触，绳和墙的夹角为30º。试求绳和墙对球的约束力。（4）根据平衡条件列平衡方程。可先求出各力在x、y轴上的投影，如表2-1中所示，于是43.重P=1kN的球放在与水平成30º角的光滑斜面上，并用与斜面平行的绳AB系住（图2-15a）。试求绳AB受到的拉力及球对斜面的压力。44.45.46.已知AB梁上作用一矩为Me的力偶，梁长为l，梁重及摩擦均不计。试求在图示四种情况下支座A、B的约束力。47.汽锤在锻打工件时，由于工件偏置使锤头受力偏心而发生偏斜，它将在导轨DA和BE上产生很大的压力，从而加速导轨的磨损并影响锻件的精度。已知锻打力F=1000kN，偏心距e=20mm，锤头高度h=200mm，试求锻锤给两侧导轨的压力。48.机构OABO1，在图示位置平衡。已知OA=400mm，O1B=600mm，作用在OA上的力偶的力偶矩之大小∣Me1∣=1N·m。试求力偶矩Me2的大小和杆AB所受的力。各杆的重量及各处摩擦均不计。49.图中，如作用于扳手上的力F=200N，l=0.40m，=60º，试计算力对O点之矩。50.试用合力矩定理计算图中力对O点之矩。51.图a所示梁AB受矩为Me=300N·m的力偶作用。试求支座A、B的约束力。第2次作业20.压路的碾子O重P=20kN，半径R=400mm。试求碾子越过高度=80mm的石块时，所需最小的水平拉力Fmin。设石块不动。：Fmin=15kN21.简易起重机用钢丝绳吊起重P=2kN的物体。起重机由杆AB、AC及滑轮A、D组成，不计杆及滑轮的自重。试求平衡时杆AB、AC所受的力（忽略滑轮尺寸）。：FAB=-0.414kN（压），FAC=-3.146kN（压）22.在简支梁AB上，作用有力F=50kN，试求支座A和B的约束力。不计梁重及摩擦力。：23.试求图中各力在坐标轴上的投影。已知：F1=F2=F4=10kN，F3=F5=15kN，F6=20kN，各力方向如图所示。解：应用教材中公式（2-3）得F1x=F1=10kN，F1y=0，F2x=0，F2y=F2=10kNF3x=F3cos30º=15×0.866kN=12.99kNF3y=F3sin30º=15×0.5kN=7.50kNF4x=F4sin30º=10×0.5kN=5kNF4y=-F4cos30º=-10×0.866kN=-8.66kNF5x=F5cos60º=15×0.5kN=7.50kNF5y=-F5sin60º=-15×0.866kN=-12.99kNF6x=-F6sin30º=-20×0.5kN=-10kNF6y=-F6cos30º=-20×0.866kN=-17.3kN24.在图示结构中，A、B、C处均为光滑铰接。已知F=400N，杆重不计，尺寸如图所示。试求C点处的约束力。：FCx=880N(→)，FCy=480N(↓)25.左端A固定而右端B自由的悬臂梁AB，自重不计，承受集度为q（N/m）的满布均匀荷载，并在自由端受集中荷载作用。梁的长度为l。试求固定端A处的约束力。：FAx=0，FAy=ql+F(↑)，MA=ql2+Fl26.试分别求图中两根外伸梁其支座处的约束力。梁重及摩擦均不计。：27.试分别求图示两个构架上A、B处所受到的约束力。不计构件自重及各处的摩擦。图b中C处为铰链。：28.图a示一起重机，A、B、C处均为光滑铰链，水平梁AB的重量P=4kN，荷载F=10kN，有关尺寸如图所示，BC杆自重不计。试求杆BC所受的拉力和铰链A给杆AB的约束力。：（1）根据题意，选AB为研究对象。29.图a所示梁AB，其A端为固定铰链支座，B端为活动铰链支座。梁的跨度为l=4a，梁的左半部分作用有集度为q的均布荷载，在D截面处有矩为Me的力偶作用。梁的自重及各处摩擦均不计。试求A和B处的支座约束力。30.一汽车起重机，车身重P1，转盘重P2，起重机吊臂重P3，如图所示。试求当吊臂在汽车纵...
