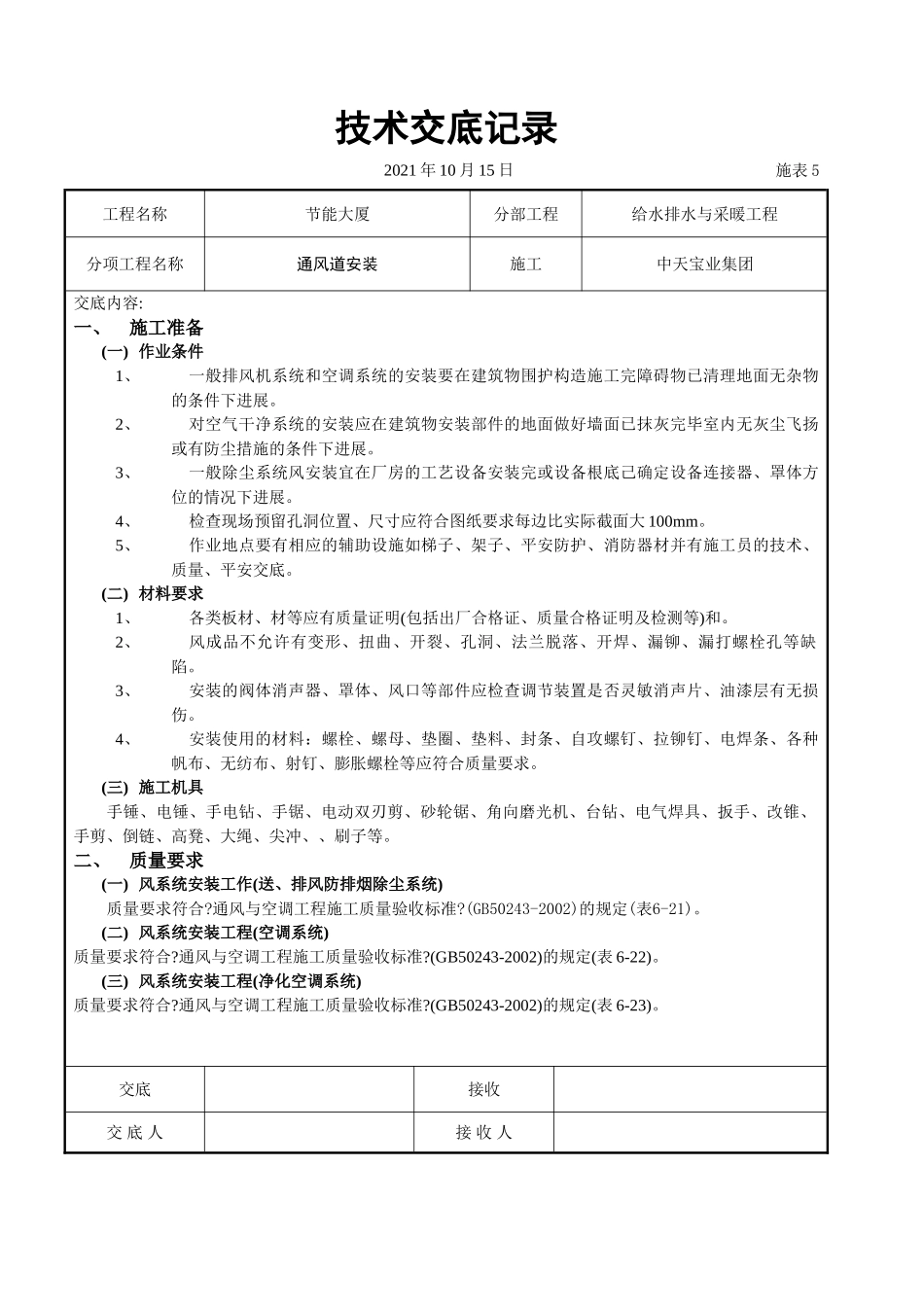

技术交底记录2021年10月15日施表5工程名称节能大厦分部工程给水排水与采暖工程分项工程名称通风道安装施工中天宝业集团交底内容:一、施工准备(一)作业条件1、一般排风机系统和空调系统的安装要在建筑物围护构造施工完障碍物已清理地面无杂物的条件下进展。2、对空气干净系统的安装应在建筑物安装部件的地面做好墙面已抹灰完毕室内无灰尘飞扬或有防尘措施的条件下进展。3、一般除尘系统风安装宜在厂房的工艺设备安装完或设备根底己确定设备连接器、罩体方位的情况下进展。4、检查现场预留孔洞位置、尺寸应符合图纸要求每边比实际截面大100mm。5、作业地点要有相应的辅助设施如梯子、架子、平安防护、消防器材并有施工员的技术、质量、平安交底。(二)材料要求1、各类板材、材等应有质量证明(包括出厂合格证、质量合格证明及检测等)和。2、风成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷。3、安装的阀体消声器、罩体、风口等部件应检查调节装置是否灵敏消声片、油漆层有无损伤。4、安装使用的材料：螺栓、螺母、垫圈、垫料、封条、自攻螺钉、拉铆钉、电焊条、各种帆布、无纺布、射钉、膨胀螺栓等应符合质量要求。(三)施工机具手锤、电锤、手电钻、手锯、电动双刃剪、砂轮锯、角向磨光机、台钻、电气焊具、扳手、改锥、手剪、倒链、高凳、大绳、尖冲、、刷子等。二、质量要求(一)风系统安装工作(送、排风防排烟除尘系统)质量要求符合?通风与空调工程施工质量验收标准?(GB50243-2002)的规定(表6-21)。(二)风系统安装工程(空调系统)质量要求符合?通风与空调工程施工质量验收标准?(GB50243-2002)的规定(表6-22)。(三)风系统安装工程(净化空调系统)质量要求符合?通风与空调工程施工质量验收标准?(GB50243-2002)的规定(表6-23)。交底接收交底人接收人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程给水排水与采暖工程分项工程名称通风道安装施工中天宝业集团交底内容:表6-21项序检查工程允许偏向或允许值主控工程1风防火、防爆墙第6.2.1条2风安装第6.2.2条3高于80℃风系统第6.2.3条4风部件安装第6.2.4条5防火阀、排烟阀安装第6.2.5条6手动闭阀安装第6.2.9条7风严性检验第6.2.8条续表项序检查工程允许偏向或允许值一般工程1风系统安装第6.3.1条2无法兰风系统安装第6.3.2条3风连接的程度、垂直度第6.3.3条4风支、吊架安装第6.3.4条5复合材料风安装第6.3.6条6非金属风安装第6.3.5条7风阀安装第6.3.8条8风帽安装第6.3.9条9吸、排风罩安装第6.3.10条10风口安装第6.3.11条交底接收交底人接收人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程给水排水与采暖工程分项工程名称通风道安装施工中天宝业集团交底内容:表6-22项序检查工程允许偏向或允许值主控工程1风防火、防爆墙〔楼板〕第6.2.1条2风内严禁其他线第6.2.2-1条3易燃、易爆环境风第6.2.2-2条4室外立的固定拉索第6.2.2-3条5高于80℃风系统第6.2.3条6风部件安装第6.2.4条7手动闭阀安装第6.2.9条8风严性检验第6.2.8条一般工程1风系统安装第6.3.1条2无法兰风系统安装第6.3.2条3风连接的程度、垂直质量第6.3.3条4风支、吊架安装第6.3.4条5铝板、不绣钢板风安装第6.3.1-8条6非金属风安装第6.3.5条7复合材料风安装第6.3.6条8风阀安装第6.3.8条9风口安装第6.3.11条10变风量末端装置安装第6.3.10条表6-23项序检查工程允许偏向或允许值主控工程1风防火、防爆墙第6.2.1条2风安装第6.2.2条3高于80℃风系统第6.2.3条4风部件安装第6.2.4条5手动闭阀安装第6.2.9条6净化风安装第6.2.6条7真空吸尘系统安装第6.2.7条8风严性检验第6.2.8条交底接收交底人接收人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程给水排水与采暖工程分项工程名称通风道安装施工中天宝业集团交底内容:续表项序检查工程允许偏向或允许值一般工程1风系统安装第6.3.1条2无法兰风系统安装第6.3.2条3风安装的程度、垂直质量第6.3.3条4风的支、吊架第6.3.4条5非金属风安装第6.3.5条6复合材料风安装第6.3.6条7风阀的安装第6.3.8条8净化空调风口的安装第6.3.12条9真空吸尘系统安装第6.3.7条10风口安装允许偏向位置和标高不...
