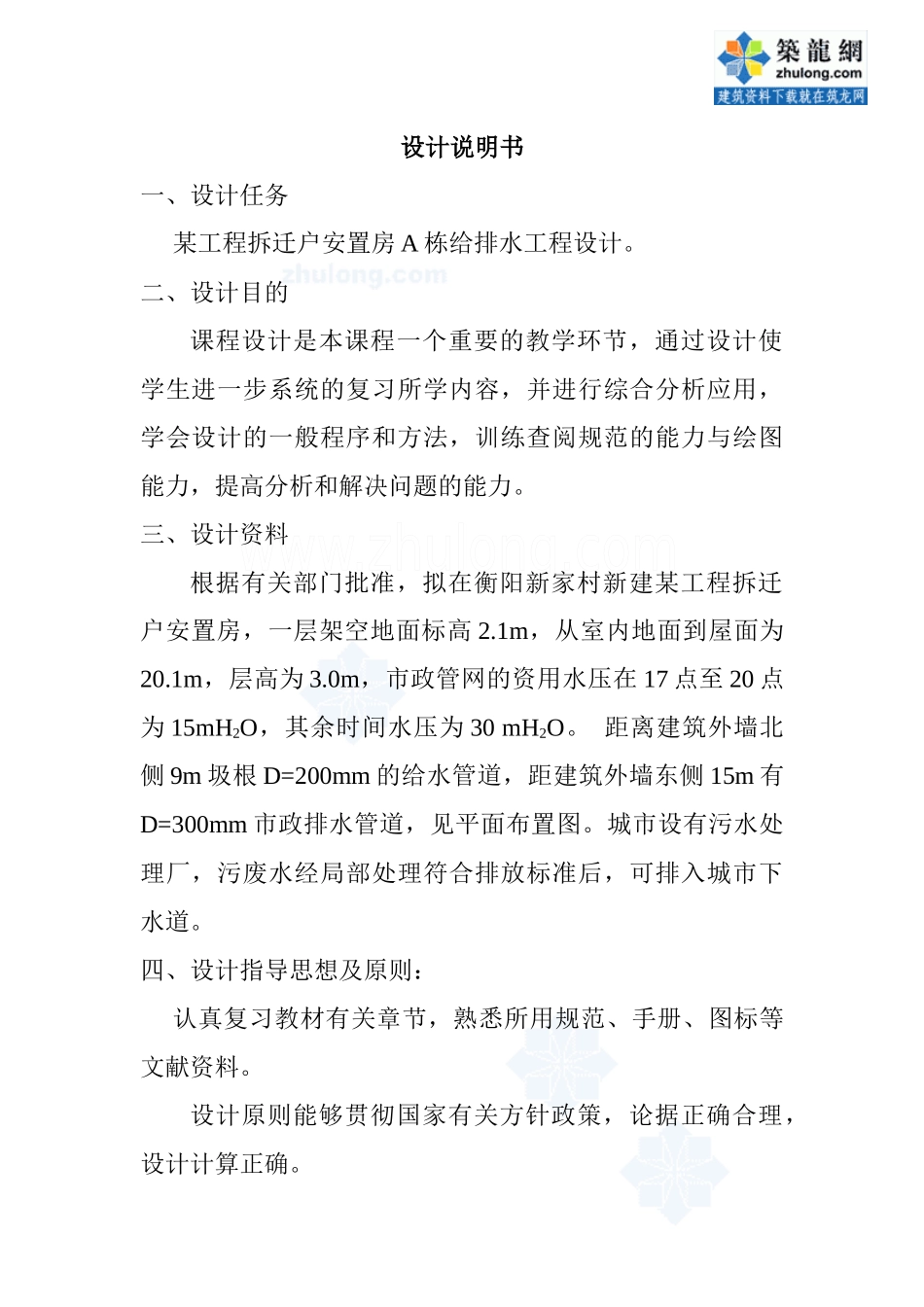

设计说明书一、设计任务某工程拆迁户安置房A栋给排水工程设计。二、设计目的课程设计是本课程一个重要的教学环节，通过设计使学生进一步系统的复习所学内容，并进行综合分析应用，学会设计的一般程序和方法，训练查阅规范的能力与绘图能力，提高分析和解决问题的能力。三、设计资料根据有关部门批准，拟在衡阳新家村新建某工程拆迁户安置房，一层架空地面标高2.1m，从室内地面到屋面为20.1m，层高为3.0m，市政管网的资用水压在17点至20点为15mH2O，其余时间水压为30mH2O。距离建筑外墙北侧9m圾根D=200mm的给水管道，距建筑外墙东侧15m有D=300mm市政排水管道，见平面布置图。城市设有污水处理厂，污废水经局部处理符合排放标准后，可排入城市下水道。四、设计指导思想及原则：认真复习教材有关章节，熟悉所用规范、手册、图标等文献资料。设计原则能够贯彻国家有关方针政策，论据正确合理，设计计算正确。四、设计文件1、设计说明书：其中包括(1)设计总说明。(2)各部分工艺设计及计算书。(3)必要的计算草图和计算图表。(4)设计图纸目录。2、设计图纸（1）设计总说明及主要材料设备汇总表。（2）A栋给排水总平面图。（3）A栋底层给排水平面布置图。（4）A栋标准层给排水平面布置图。（5）卫生间平面布置详图、水箱大样图、水表井详图。（6）A栋给水系统轴测图。（7）A栋排水系统轴测图。（8）A栋阳台排水系统轴测图。设计总说明1、本设计除标高外其余均采用mm计。2、本设计采用水箱和市政管网联合供水，水箱由管网直接供水。3、本设计中给谁管采用塑料管（UPVC），采用螺纹连接和热熔连接相结合。室外给水采用铸铁管用法兰连接（方便以后的检修及维护）。室外排水管采用钢筋混凝土，室内排水管采用（UPVC）4、生活污水和生活废水经化粪池处理后即可排入检查井，屋面雨水经雨水立管排入排水沟，室内阳台的水直接排入雨水立管。5、排水立管的横管与横管，横管与立管的连接采用采用45°，三通45°四通。排水立管与排水排出管管段部连接采用两个45°弯头。注明外排水管均采用0.002——0.003坡度设置。6、室内排水立管每根设一道伸缩节，设置在水流汇合处。材料汇总表材料明称材料数目洗脸盆12个大便器12个淋浴器12个水龙头48个地漏48个存水弯36个旋翼湿式水表13个舆洗槽12个室内给水工程1、根据初步原始资料，市政管网的资用水压在高峰时期17：00——20：00的水压为15m，其余时间为30mH2O.距建筑外墙北侧有根DN200的给水管道，距建筑外墙东侧有一根DN300的市政排水管道，具体布置可见布置详图。估算A栋住宅给水平时所需水压：H=10+2+4*4=28H2O市政供水网平时水压为30H2O满足平时所需水压，高峰期所需水压不能满足所以应设置高位水箱且该建筑具备设高位水箱的条件而达到调节水压和水量的目的。采用分区给水方式。其中1——2层直接由市政管网供水。按水平干管敷设为上行下给式。3——6层采用高位水箱为上行下给式。其给水管道敷设为明装，其优点在于安装检修方便造价低适用于此类建筑。用户给水立管采用两根干管供水：一根直接与市政管网连接供1——2层用户用水；一根与高位水箱连接供3——6层用户用水。本设计考虑到美观及造价的因素水表装在室内。选用旋翼式湿式水表。有关参数如下：Qmax=30m3/hQmin=450lL/h排水工程1根据室内给水工程及原始资料，在建筑外墙东侧有一根DN300的市政排水管道。室内生活污水和生活废水采用合流制排放。根据建筑物环境化粪池设在A栋住宅东边，化粪池大小见工艺计算。室内排水管采用UPVC管，排水立管应设置通气孔并且应高出屋面0.7m。室外排水管采用钢筋混凝土管。雨水立管采用两根DN50的UPVC管。雨水立管设置在A栋南面外墙。雨水立管及排水立管每节都应设置伸缩节。消防工程1、此类建筑属于普通底层建筑对消防的要求不是很高，但必须的每层在楼梯间设置消火栓，且应在A栋建筑外设置一个室外消火栓，本设计综合考虑之后设置在A栋建筑西南方向。其优点在于离卧室及阳台近便于卧室发生火灾时及时有效的灭火。工艺计算1、最高日用水量：Qd=∑mi×qdi1000=48×2001000=9.6m3/hQd——最高日用水量,m3／hmi——用水单位数，6×2×4=48qdi——最高日生活用水定额，查...
