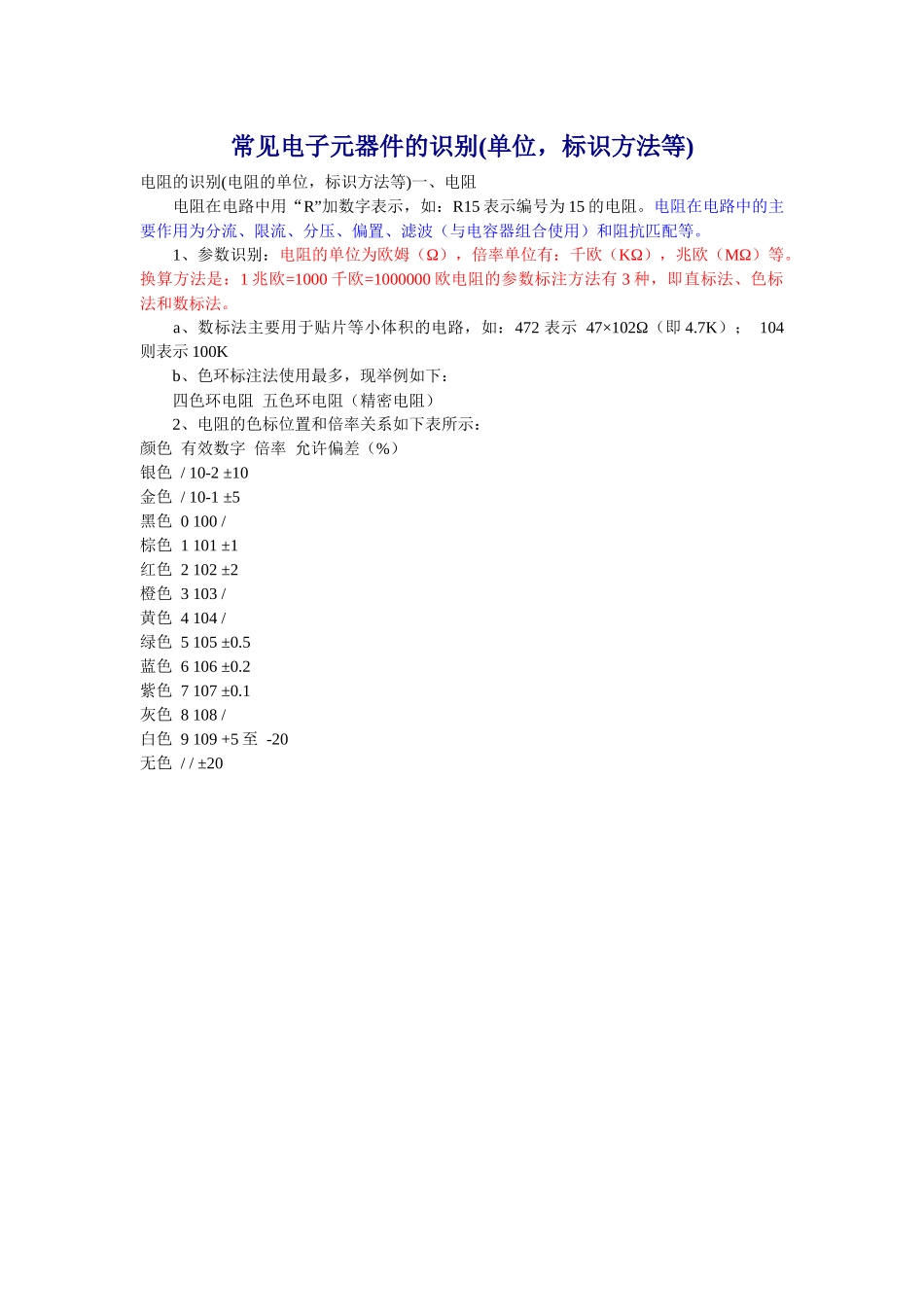

常见电子元器件的识别(单位，标识方法等)电阻的识别(电阻的单位，标识方法等)一、电阻电阻在电路中用“R”加数字表示，如：R15表示编号为15的电阻。电阻在电路中的主要作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等。1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。a、数标法主要用于贴片等小体积的电路，如：472表示47×102Ω（即4.7K）；104则表示100Kb、色环标注法使用最多，现举例如下：四色环电阻五色环电阻（精密电阻）2、电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色/10-2±10金色/10-1±5黑色0100/棕色1101±1红色2102±2橙色3103/黄色4104/绿色5105±0.5蓝色6106±0.2紫色7107±0.1灰色8108/白色9109+5至-20无色//±204常见电阻器的外形及电路符号金属膜电阻光敏电阻热敏电阻可变电阻（电位器）11③色标法：用不同颜色的色环表示电阻器的阻值和误差。四环电阻器、五环电阻器四环电阻器色环颜色与数值对照表10%×10－2银5%×10－1金×1000黑×10999白0.05%×10888灰0.1%×10777紫0.25%×10666蓝0.5%×10555绿×10444黄×10333橙2%×10222红1%×10111棕误差倍率第2位数第1位数第4色环第3色环第2色环第1色环色环颜色电位器：12五环电阻器色环颜色与数值对照表×10000黑×109999白0.05%×108888灰0.1%×107777紫0.25%×106666蓝0.5%×105555绿×104444黄2%×102222红1%×101111棕误差倍率第3位数第2位数第1位数第5色环第4色环第3色环第2色环第1色环色环颜色二、电容16一种阻值可以连续调节的电阻器，用来进行阻值、电位的调节。收录机→控制音调、音量电视机→调节亮度、对比度等8.1.2电位器带开关的电位器电位器的外形和电路图形符号193、电位器的检测标称阻值的检测、开关的检测、动触点与电阻体接触是否良好的检测。动触点与电阻体接触是否良好的检测方法是：用万用表的欧姆挡（根据标称阻值的大小选好量程），两表笔分别接电位器的一个固定引线脚与动触点引线脚，然后慢慢地旋转转轴，这时表针应平稳地向一个方向移动，阻值不应有跌落和跳跃现象，表明滑动触点与电阻体接触良好。检测时应注意表笔与引线脚不应有断开现象。否则将影响测量结果的准确性。电位器的检测检查外壳与引脚的绝缘性方法是：将万用表拨至R×10k挡，一表笔接电位器外壳，另一表笔逐个接触每一个引脚，阻值均应为无穷大，否则说明外壳与引脚间绝缘不良。1、电容在电路中一般用“C”加数字表示（如C25表示编号为25的电容）。电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。电容的特性主要是隔直流通交流。电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。容抗XC=1/2πfc(f表示交流信号的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。其中：1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如10uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法：1m=1000uF1P2=1.2PF1n=1000PF数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。如：102表示10×102PF=1000PF224表示22×104PF=0.22uF3、电容容量误差表符号FGJKLM允许误差±1%±2%±5%±10%±15%±20%如：一瓷片电容为104J表示容量为0.1uF、误差为±5%。4、故障特点在实际维修中，电容器的故障主要表现为：（1）引脚腐蚀致断的开路故障。（2）脱焊和虚焊的开路故障。（3）漏液后造成容量小或开路故障。（4）漏电、严重漏电和击穿故障。22几种常见电容器的外形色环颜色黑棕红橙黄绿蓝紫灰白金银本色无色数值01234567895%10%20%1...
