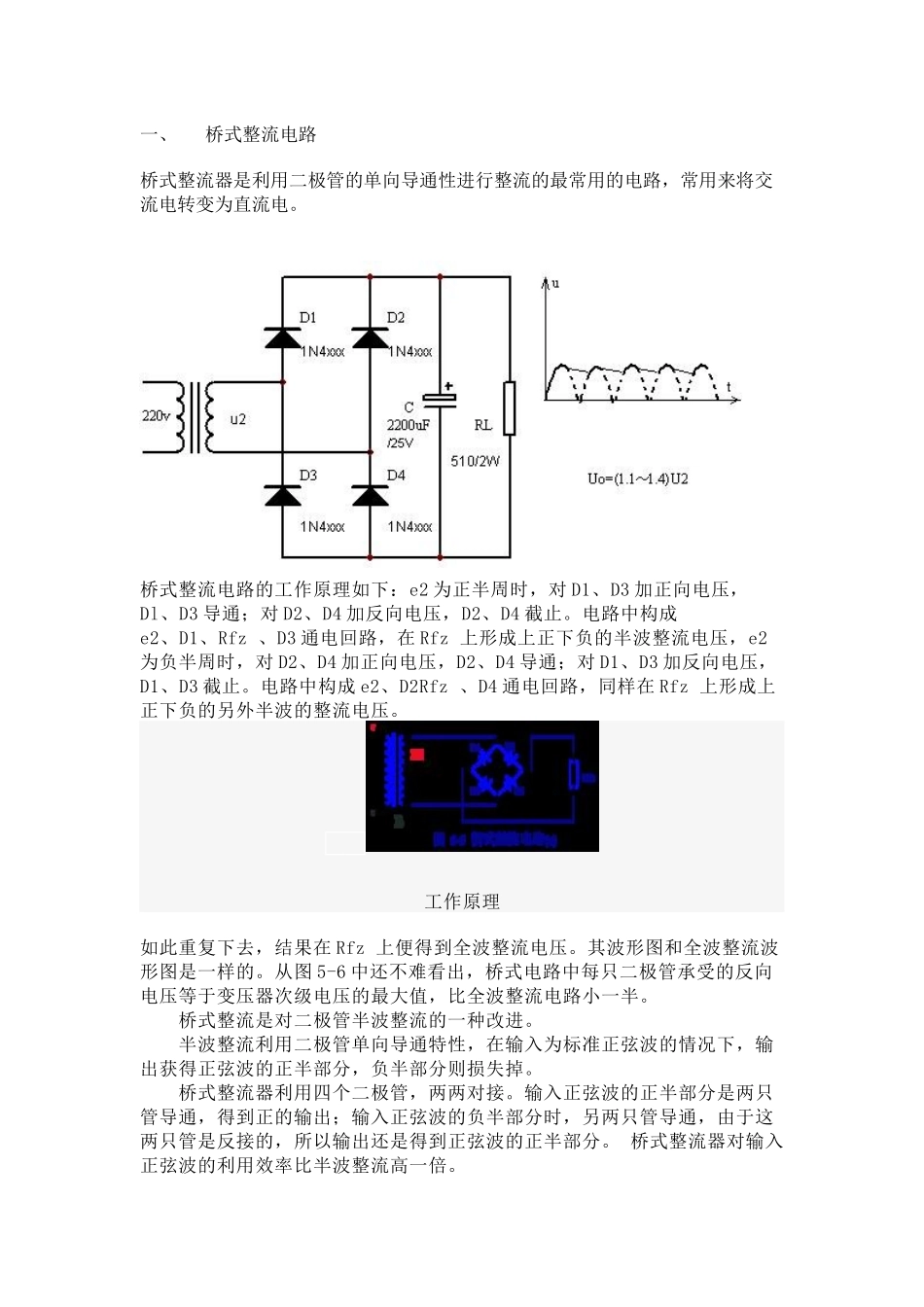

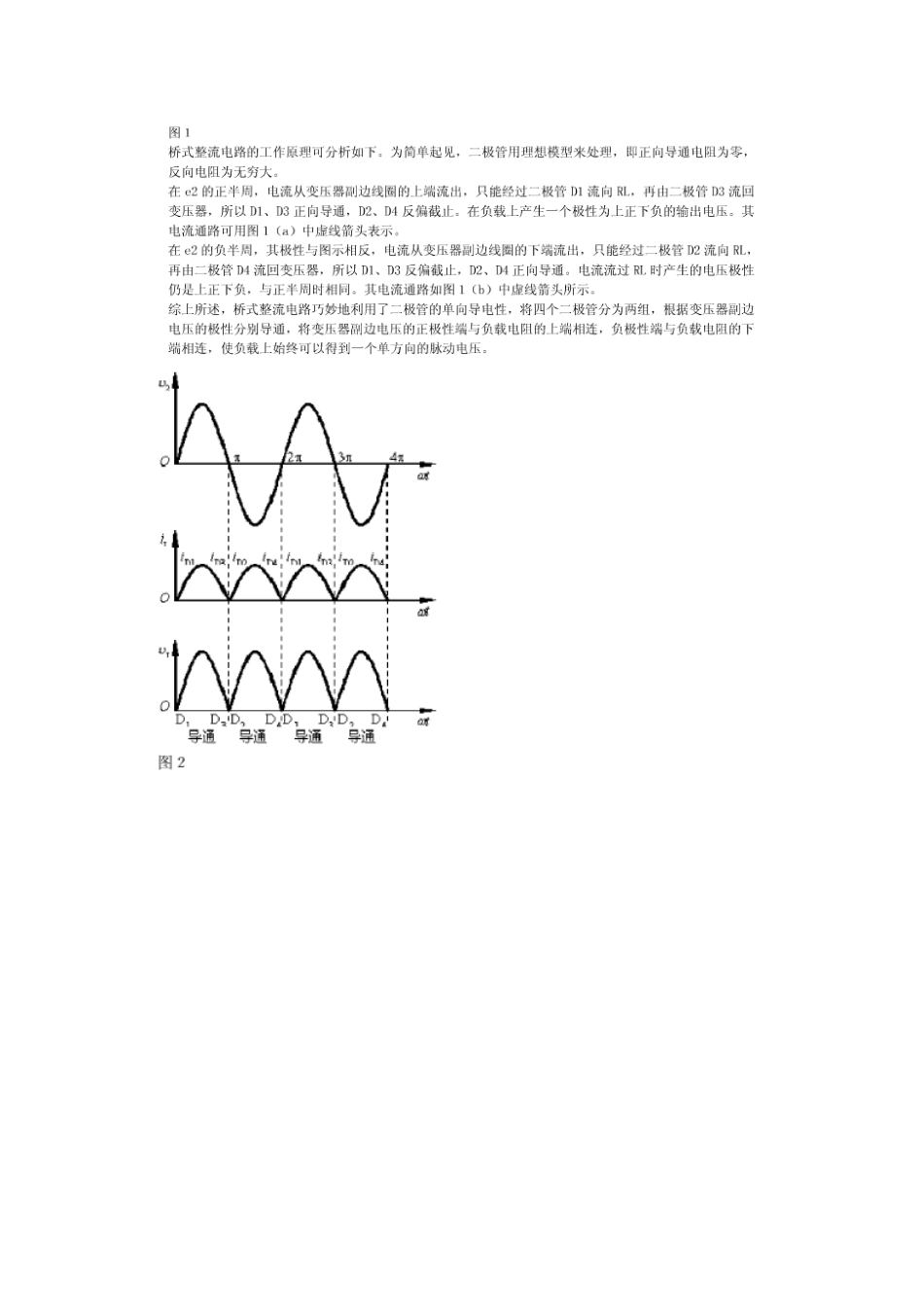

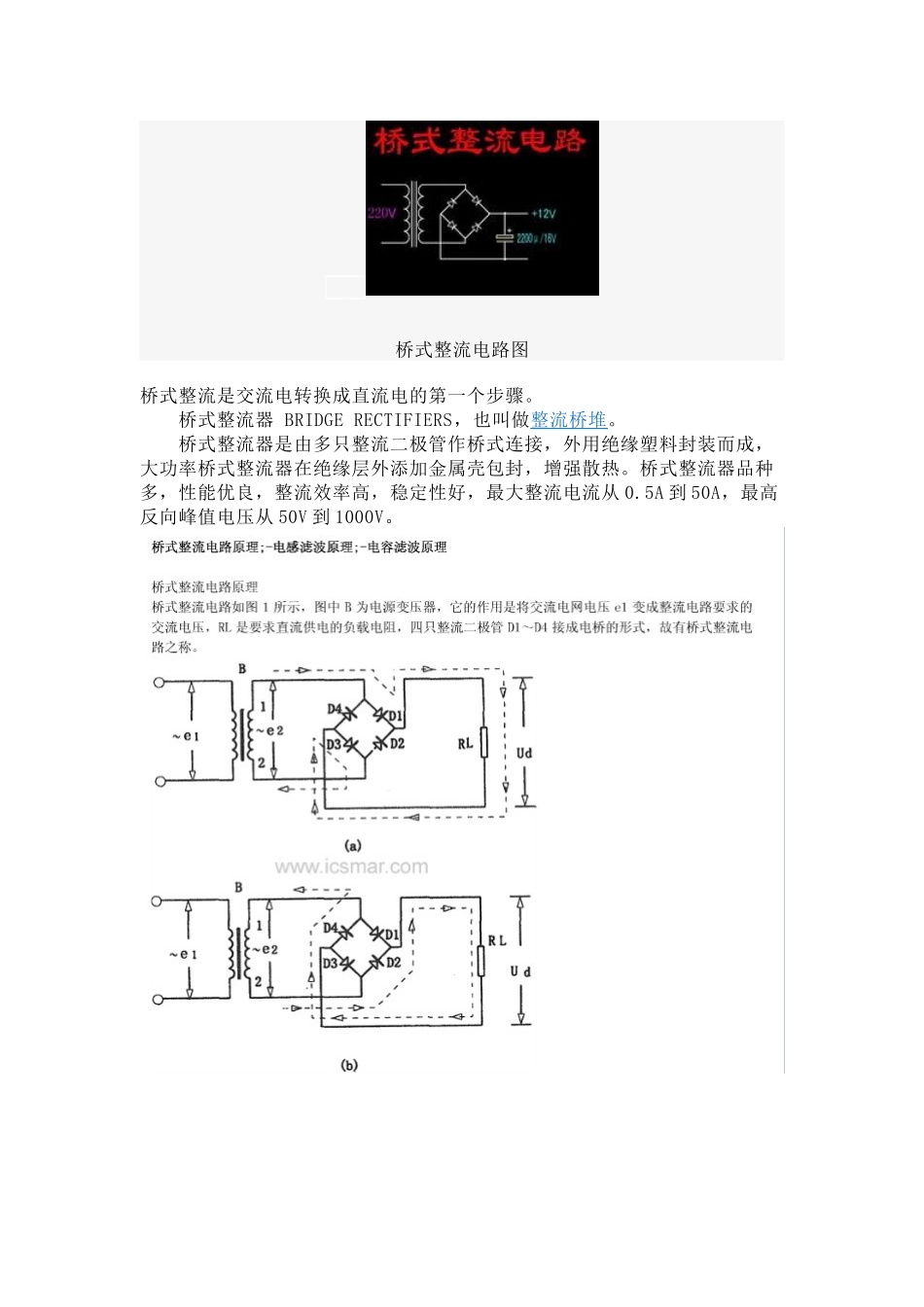

一、桥式整流电路桥式整流器是利用二极管的单向导通性进行整流的最常用的电路，常用来将交流电转变为直流电。桥式整流电路的工作原理如下：e2为正半周时，对D1、D3加正向电压，Dl、D3导通；对D2、D4加反向电压，D2、D4截止。电路中构成e2、D1、Rfz、D3通电回路，在Rfz上形成上正下负的半波整流电压，e2为负半周时，对D2、D4加正向电压，D2、D4导通；对D1、D3加反向电压，D1、D3截止。电路中构成e2、D2Rfz、D4通电回路，同样在Rfz上形成上正下负的另外半波的整流电压。工作原理如此重复下去，结果在Rfz上便得到全波整流电压。其波形图和全波整流波形图是一样的。从图5-6中还不难看出，桥式电路中每只二极管承受的反向电压等于变压器次级电压的最大值，比全波整流电路小一半。桥式整流是对二极管半波整流的一种改进。半波整流利用二极管单向导通特性，在输入为标准正弦波的情况下，输出获得正弦波的正半部分，负半部分则损失掉。桥式整流器利用四个二极管，两两对接。输入正弦波的正半部分是两只管导通，得到正的输出；输入正弦波的负半部分时，另两只管导通，由于这两只管是反接的，所以输出还是得到正弦波的正半部分。桥式整流器对输入正弦波的利用效率比半波整流高一倍。桥式整流电路图桥式整流是交流电转换成直流电的第一个步骤。桥式整流器BRIDGERECTIFIERS，也叫做整流桥堆。桥式整流器是由多只整流二极管作桥式连接，外用绝缘塑料封装而成，大功率桥式整流器在绝缘层外添加金属壳包封，增强散热。桥式整流器品种多，性能优良，整流效率高，稳定性好，最大整流电流从0.5A到50A，最高反向峰值电压从50V到1000V。二、电源滤波器利用电感抑制高频电磁波，使用大容量电容抑制高频率脉冲。是电流变的平滑和稳定。电源滤波器是一种无源双向网络，它的一端是电源，另一端是负载。电源滤波器的原理就是一种——阻抗失配网络：电源滤波器输入、输出侧与电源和负载侧的阻抗失配越大，对电磁干扰的衰减就越有效。简介：电源滤波器就是对电源线中特定频率的频点或该频点以外的频率进行有效滤除的电器设备。电源滤波器的功能就是通过在电源线中接入电源滤波器，得到一个特定频率的电源信号，或消除一个特定频率后的电源信号。利用电源滤波器的这个特性，可以将通过电源滤波器后的一个方波群或复合噪波，变成一个特定频率的正弦波。工作原理电源滤波器是一种无源双向网络，它的一端是电源，另一端是负载。电源滤波器内部电路电源滤波器的原理就是一种——阻抗适配网络：电源滤波器输入、输出侧与电源和负载侧的阻抗失配越大，对电磁干扰的衰减就越有效。性能测试漏电流性能测试泄漏电流是指在250VAC的电压下，相线和中线与滤波器外壳(地线)间流过的电流。它主要取决于接地电容(共模电容)的取值。较大的共模电容CY可以提高插入损耗，但却造成较大的漏电流。泄漏电流的测试电路如图所示：漏电流性能测试耐压性能测试为确保电源滤波器的性能以及设备和人身安全，必须进行耐压测试。耐压测试是在极端工作条件下的测试。若CX电容器的耐压性能欠佳，在出现峰值浪涌电压时，可能被击穿。它的击穿虽然不危及人身安全，但会使滤波器功能丧失或性能下降。CY电容器除了满足接地漏电流的要求外，还在电气和机械性能方面具有足够的安全余量，避免在极端恶劣的环境条件下出现击穿短路现象。故线一地之间的耐压性能对保护人身安全有重要意义，一旦设备或装置的绝缘保护措施失效，可能导致人员伤亡性能评定EMI电源滤波器在使用时考虑最多的是额定电压及电流值、耐压性能、漏电流三项，而其中最主要的评定性能为滤波器的插入损耗性能。EMI电源滤波器对干扰噪声的抑制能力用插入损耗I．L．(InsertionLoss)来衡量。插入损耗定义为：没有滤波器接入时，从噪声源传输到负载的功率P1和接入滤波器后，从噪声源传输到负载的功率P2之比，用dB(分贝)表示。性能评定频域测试1.插入损耗的标准测试在标准测量法中规定，在50Ω～75之间的任一阻值的系统内测试它的插入损耗特性。2.插入损耗的加载测试在EMI滤波器产品中，由于使用不合适的材料，共模扼流圈不可能保证完全对称会导致磁环的饱和，同时寄插入损耗的标准测试生差...
