壁柜、吊柜安装技术交底VIP免费

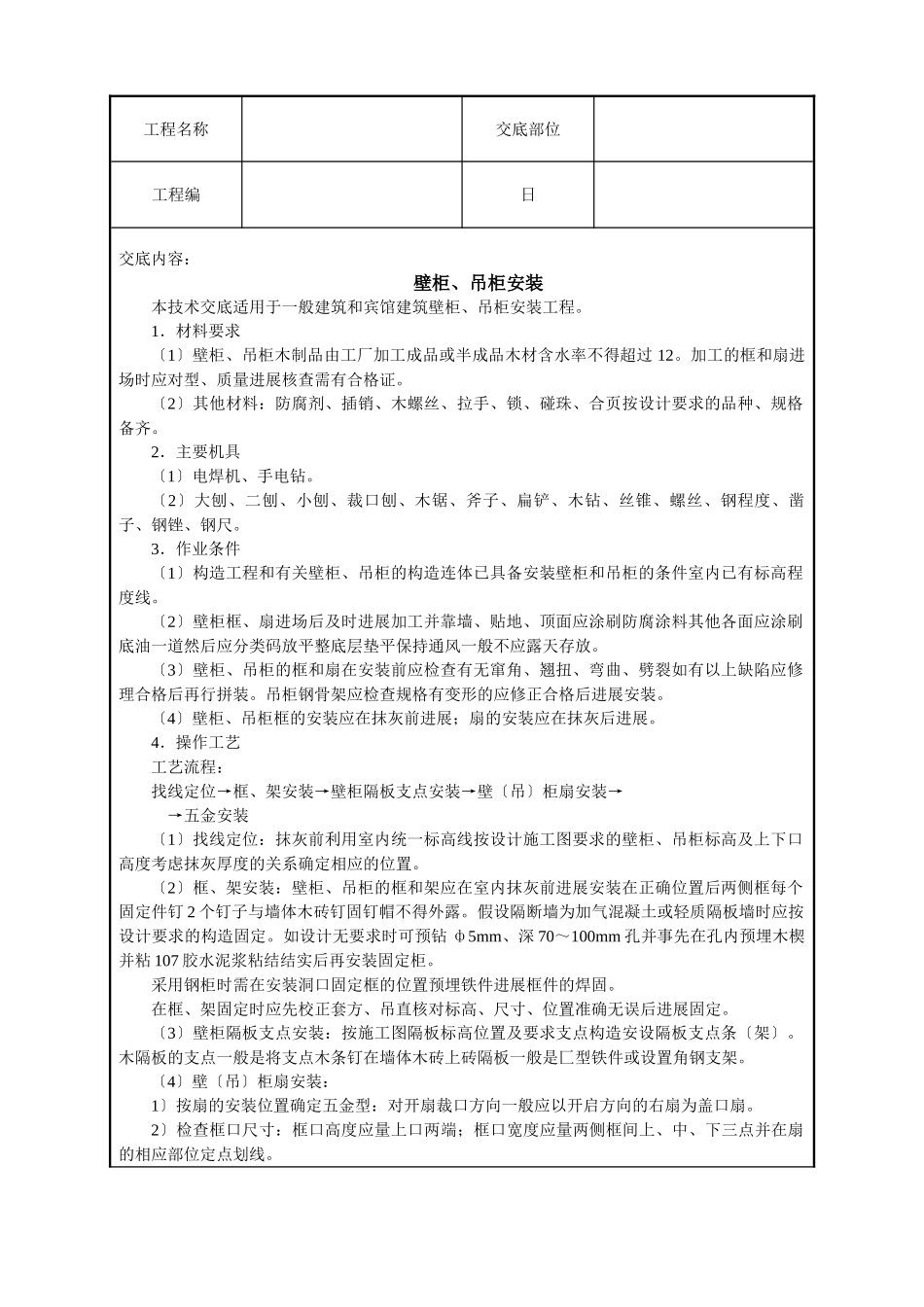

壁柜、吊柜安装技术交底_第1页
1/3

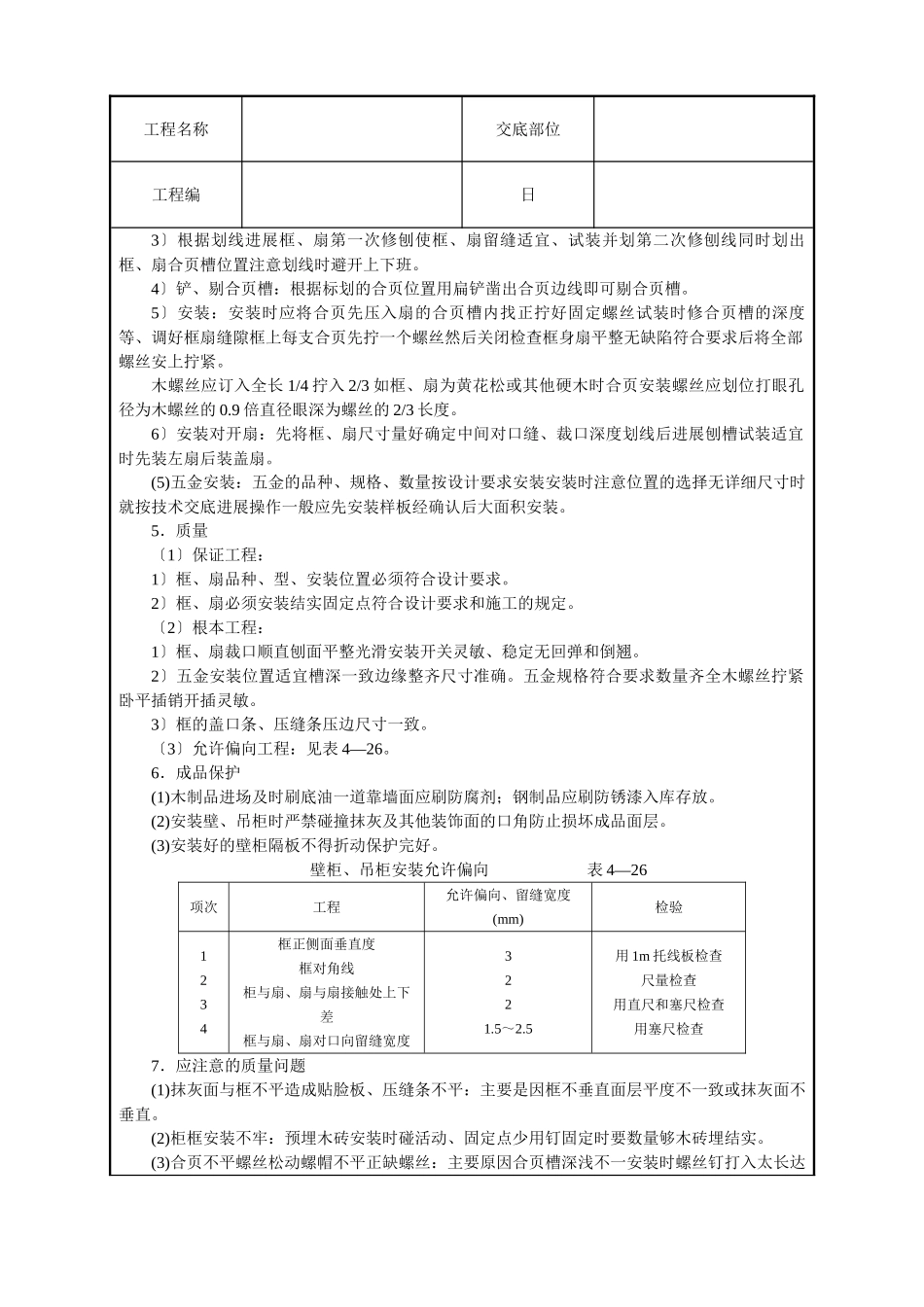

壁柜、吊柜安装技术交底_第2页
2/3

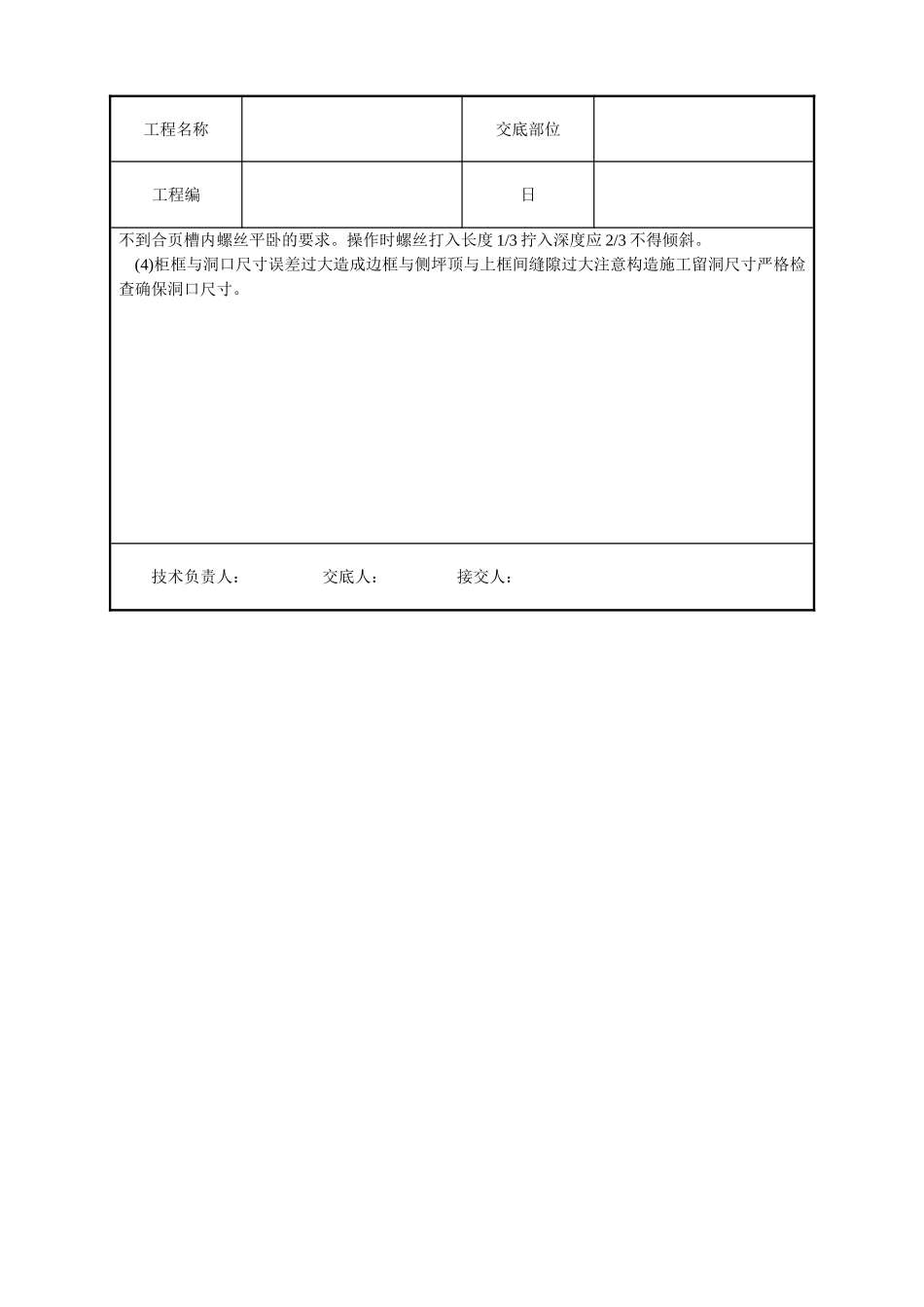

壁柜、吊柜安装技术交底_第3页
3/3
工程名称交底部位工程编日交底内容:壁柜、吊柜安装本技术交底适用于一般建筑和宾馆建筑壁柜、吊柜安装工程。1.材料要求〔1〕壁柜、吊柜木制品由工厂加工成品或半成品木材含水率不得超过12。加工的框和扇进场时应对型、质量进展核查需有合格证。〔2〕其他材料:防腐剂、插销、木螺丝、拉手、锁、碰珠、合页按设计要求的品种、规格备齐。2.主要机具〔1〕电焊机、手电钻。〔2〕大刨、二刨、小刨、裁口刨、木锯、斧子、扁铲、木钻、丝锥、螺丝、钢程度、凿子、钢锉、钢尺。3.作业条件〔1〕构造工程和有关壁柜、吊柜的构造连体已具备安装壁柜和吊柜的条件室内已有标高程度线。〔2〕壁柜框、扇进场后及时进展加工并靠墙、贴地、顶面应涂刷防腐涂料其他各面应涂刷底油一道然后应分类码放平整底层垫平保持通风一般不应露天存放。〔3〕壁柜、吊柜的框和扇在安装前应检查有无窜角、翘扭、弯曲、劈裂如有以上缺陷应修理合格后再行拼装。吊柜钢骨架应检查规格有变形的应修正合格后进展安装。〔4〕壁柜、吊柜框的安装应在抹灰前进展;扇的安装应在抹灰后进展。4.操作工艺工艺流程:找线定位→框、架安装→壁柜隔板支点安装→壁〔吊〕柜扇安装→→五金安装〔1〕找线定位:抹灰前利用室内统一标高线按设计施工图要求的壁柜、吊柜标高及上下口高度考虑抹灰厚度的关系确定相应的位置。〔2〕框、架安装:壁柜、吊柜的框和架应在室内抹灰前进展安装在正确位置后两侧框每个固定件钉2个钉子与墙体木砖钉固钉帽不得外露。假设隔断墙为加气混凝土或轻质隔板墙时应按设计要求的构造固定。如设计无要求时可预钻ф5mm、深70~100mm孔并事先在孔内预埋木楔并粘107胶水泥浆粘结结实后再安装固定柜。采用钢柜时需在安装洞口固定框的位置预埋铁件进展框件的焊固。在框、架固定时应先校正套方、吊直核对标高、尺寸、位置准确无误后进展固定。〔3〕壁柜隔板支点安装:按施工图隔板标高位置及要求支点构造安设隔板支点条〔架〕。木隔板的支点一般是将支点木条钉在墙体木砖上砖隔板一般是匚型铁件或设置角钢支架。〔4〕壁〔吊〕柜扇安装:1〕按扇的安装位置确定五金型:对开扇裁口方向一般应以开启方向的右扇为盖口扇。2〕检查框口尺寸:框口高度应量上口两端;框口宽度应量两侧框间上、中、下三点并在扇的相应部位定点划线。工程名称交底部位工程编日3〕根据划线进展框、扇第一次修刨使框、扇留缝适宜、试装并划第二次修刨线同时划出框、扇合页槽位置注意划线时避开上下班。4〕铲、剔合页槽:根据标划的合页位置用扁铲凿出合页边线即可剔合页槽。5〕安装:安装时应将合页先压入扇的合页槽内找正拧好固定螺丝试装时修合页槽的深度等、调好框扇缝隙框上每支合页先拧一个螺丝然后关闭检查框身扇平整无缺陷符合要求后将全部螺丝安上拧紧。木螺丝应订入全长1/4拧入2/3如框、扇为黄花松或其他硬木时合页安装螺丝应划位打眼孔径为木螺丝的0.9倍直径眼深为螺丝的2/3长度。6〕安装对开扇:先将框、扇尺寸量好确定中间对口缝、裁口深度划线后进展刨槽试装适宜时先装左扇后装盖扇。(5)五金安装:五金的品种、规格、数量按设计要求安装安装时注意位置的选择无详细尺寸时就按技术交底进展操作一般应先安装样板经确认后大面积安装。5.质量〔1〕保证工程:1〕框、扇品种、型、安装位置必须符合设计要求。2〕框、扇必须安装结实固定点符合设计要求和施工的规定。〔2〕根本工程:1〕框、扇裁口顺直刨面平整光滑安装开关灵敏、稳定无回弹和倒翘。2〕五金安装位置适宜槽深一致边缘整齐尺寸准确。五金规格符合要求数量齐全木螺丝拧紧卧平插销开插灵敏。3〕框的盖口条、压缝条压边尺寸一致。〔3〕允许偏向工程:见表4—26。6.成品保护(1)木制品进场及时刷底油一道靠墙面应刷防腐剂;钢制品应刷防锈漆入库存放。(2)安装壁、吊柜时严禁碰撞抹灰及其他装饰面的口角防止损坏成品面层。(3)安装好的壁柜隔板不得折动保护完好。壁柜、吊柜安装允许偏向表4—26项次工程允许偏向、留缝宽度(mm)检验1234框正侧面垂直度框对角线柜与扇、扇与扇接触处上下差框与扇、扇对口向留缝宽度3221.5~2.5用1m托线板检查尺量检查用直尺和塞尺检查用塞尺检...
