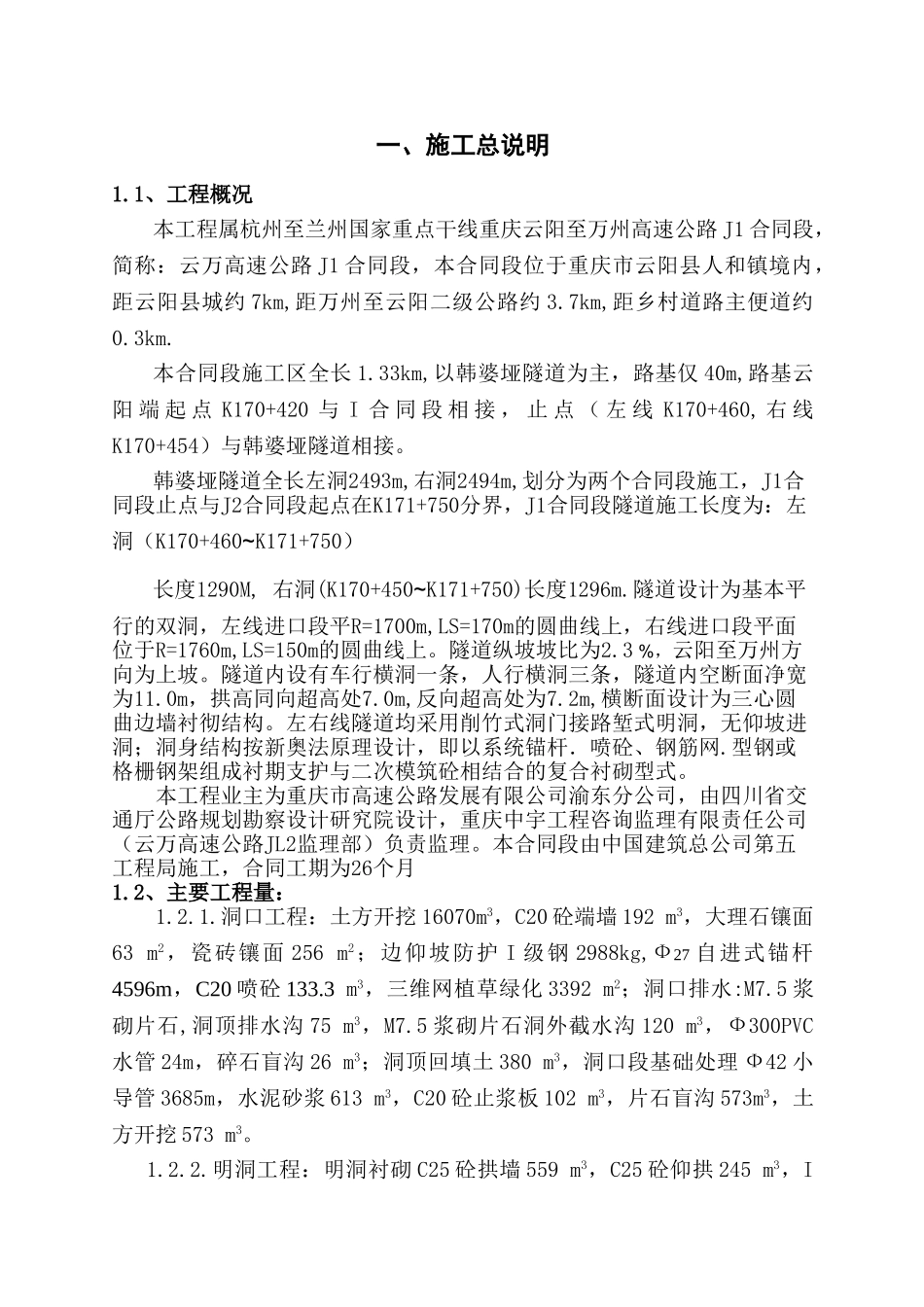

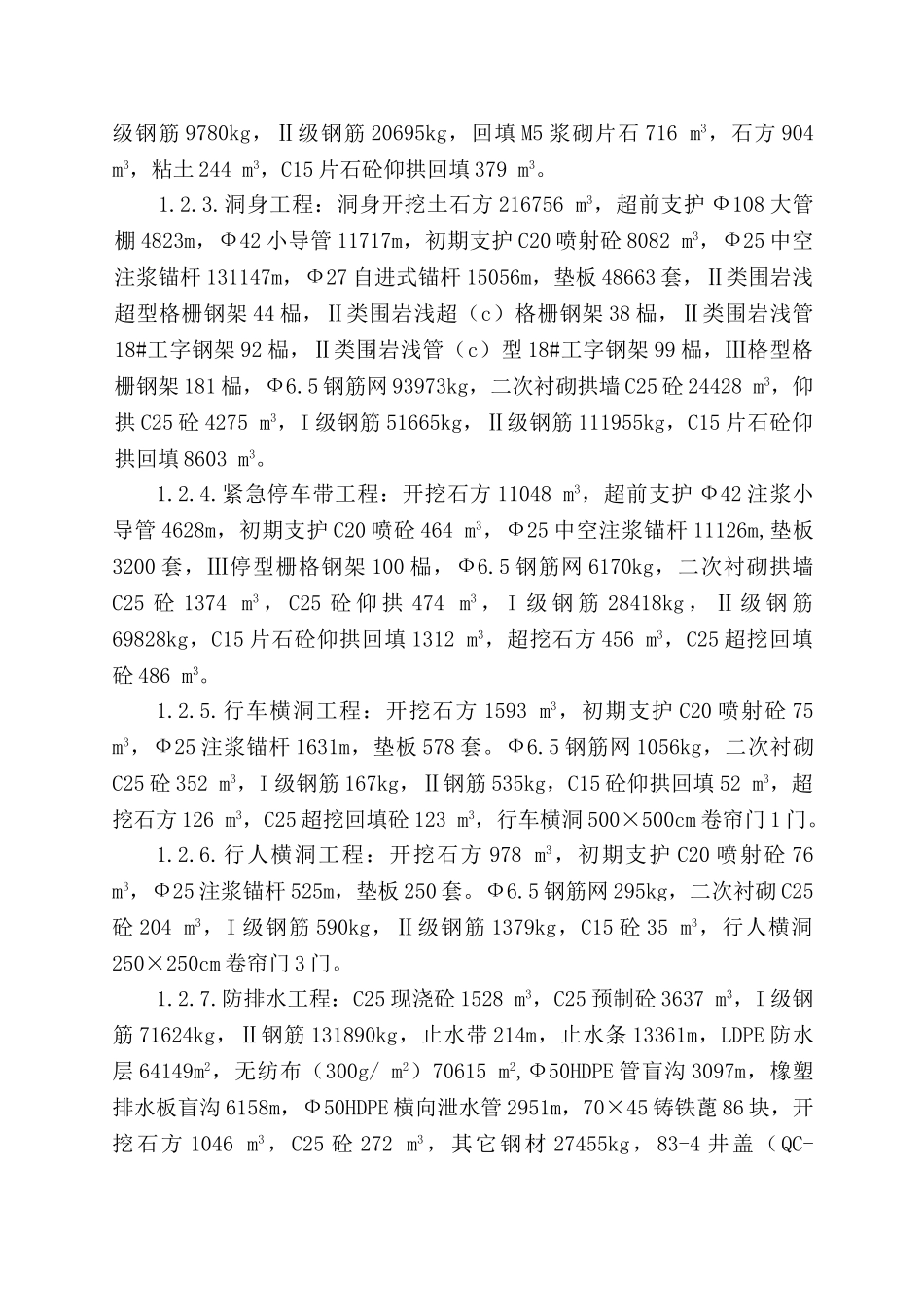

一、施工总说明1.1、工程概况本工程属杭州至兰州国家重点干线重庆云阳至万州高速公路J1合同段，简称：云万高速公路J1合同段，本合同段位于重庆市云阳县人和镇境内，距云阳县城约7km,距万州至云阳二级公路约3.7km,距乡村道路主便道约0.3km.本合同段施工区全长1.33km,以韩婆垭隧道为主，路基仅40m,路基云阳端起点K170+420与I合同段相接，止点（左线K170+460,右线K170+454）与韩婆垭隧道相接。韩婆垭隧道全长左洞2493m,右洞2494m,划分为两个合同段施工，J1合同段止点与J2合同段起点在K171+750分界，J1合同段隧道施工长度为：左洞（K170+460~K171+750）长度1290M,右洞(K170+450~K171+750)长度1296m.隧道设计为基本平行的双洞，左线进口段平R=1700m,LS=170m的圆曲线上，右线进口段平面位于R=1760m,LS=150m的圆曲线上。隧道纵坡坡比为2.3%，云阳至万州方向为上坡。隧道内设有车行横洞一条，人行横洞三条，隧道内空断面净宽为11.0m，拱高同向超高处7.0m,反向超高处为7.2m,横断面设计为三心圆曲边墙衬彻结构。左右线隧道均采用削竹式洞门接路堑式明洞，无仰坡进洞；洞身结构按新奥法原理设计，即以系统锚杆．喷砼、钢筋网.型钢或格栅钢架组成衬期支护与二次模筑砼相结合的复合衬砌型式。本工程业主为重庆市高速公路发展有限公司渝东分公司，由四川省交通厅公路规划勘察设计研究院设计，重庆中宇工程咨询监理有限责任公司（云万高速公路JL2监理部）负责监理。本合同段由中国建筑总公司第五工程局施工，合同工期为26个月1.2、主要工程量：1.2.1.洞口工程：土方开挖16070m3，C20砼端墙192m3，大理石镶面63m2，瓷砖镶面256m2；边仰坡防护I级钢2988kg,Ф27自进式锚杆4596m，C20喷砼133.3m3，三维网植草绿化3392m2；洞口排水:M7.5浆砌片石,洞顶排水沟75m3，M7.5浆砌片石洞外截水沟120m3，Ф300PVC水管24m，碎石盲沟26m3；洞顶回填土380m3，洞口段基础处理Ф42小导管3685m，水泥砂浆613m3，C20砼止浆板102m3，片石盲沟573m3，土方开挖573m3。1.2.2.明洞工程：明洞衬砌C25砼拱墙559m3，C25砼仰拱245m3，I级钢筋9780kg，Ⅱ级钢筋20695kg，回填M5浆砌片石716m3，石方904m3，粘土244m3，C15片石砼仰拱回填379m3。1.2.3.洞身工程：洞身开挖土石方216756m3，超前支护Ф108大管棚4823m，Ф42小导管11717m，初期支护C20喷射砼8082m3，Ф25中空注浆锚杆131147m，Ф27自进式锚杆15056m，垫板48663套，Ⅱ类围岩浅超型格栅钢架44榀，Ⅱ类围岩浅超（c）格栅钢架38榀，Ⅱ类围岩浅管18#工字钢架92榀，Ⅱ类围岩浅管（c）型18#工字钢架99榀，Ⅲ格型格栅钢架181榀，Ф6.5钢筋网93973kg，二次衬砌拱墙C25砼24428m3，仰拱C25砼4275m3，I级钢筋51665kg，Ⅱ级钢筋111955kg，C15片石砼仰拱回填8603m3。1.2.4.紧急停车带工程：开挖石方11048m3，超前支护Ф42注浆小导管4628m，初期支护C20喷砼464m3，Ф25中空注浆锚杆11126m,垫板3200套，Ⅲ停型栅格钢架100榀，Ф6.5钢筋网6170kg，二次衬砌拱墙C25砼1374m3，C25砼仰拱474m3，I级钢筋28418kg，Ⅱ级钢筋69828kg，C15片石砼仰拱回填1312m3，超挖石方456m3，C25超挖回填砼486m3。1.2.5.行车横洞工程：开挖石方1593m3，初期支护C20喷射砼75m3，Ф25注浆锚杆1631m，垫板578套。Ф6.5钢筋网1056kg，二次衬砌C25砼352m3，I级钢筋167kg，Ⅱ钢筋535kg，C15砼仰拱回填52m3，超挖石方126m3，C25超挖回填砼123m3，行车横洞500×500cm卷帘门1门。1.2.6.行人横洞工程：开挖石方978m3，初期支护C20喷射砼76m3，Ф25注浆锚杆525m，垫板250套。Ф6.5钢筋网295kg，二次衬砌C25砼204m3，I级钢筋590kg，Ⅱ级钢筋1379kg，C15砼35m3，行人横洞250×250cm卷帘门3门。1.2.7.防排水工程：C25现浇砼1528m3，C25预制砼3637m3，I级钢筋71624kg，Ⅱ钢筋131890kg，止水带214m，止水条13361m，LDPE防水层64149m2，无纺布（300g/m2）70615m2,Ф50HDPE管盲沟3097m，橡塑排水板盲沟6158m，Ф50HDPE横向泄水管2951m，70×45铸铁蓖86块，开挖石方1046m3，C25砼272m3，其它钢材27455kg，83-4井盖（QC-20）26个。回填碎石569m3，Ф100HDPE泄水管5430m，Ф200PVC管84m，Ф50PVC管1.76m。1.2.8.洞内路面工程：水泥砼面...
