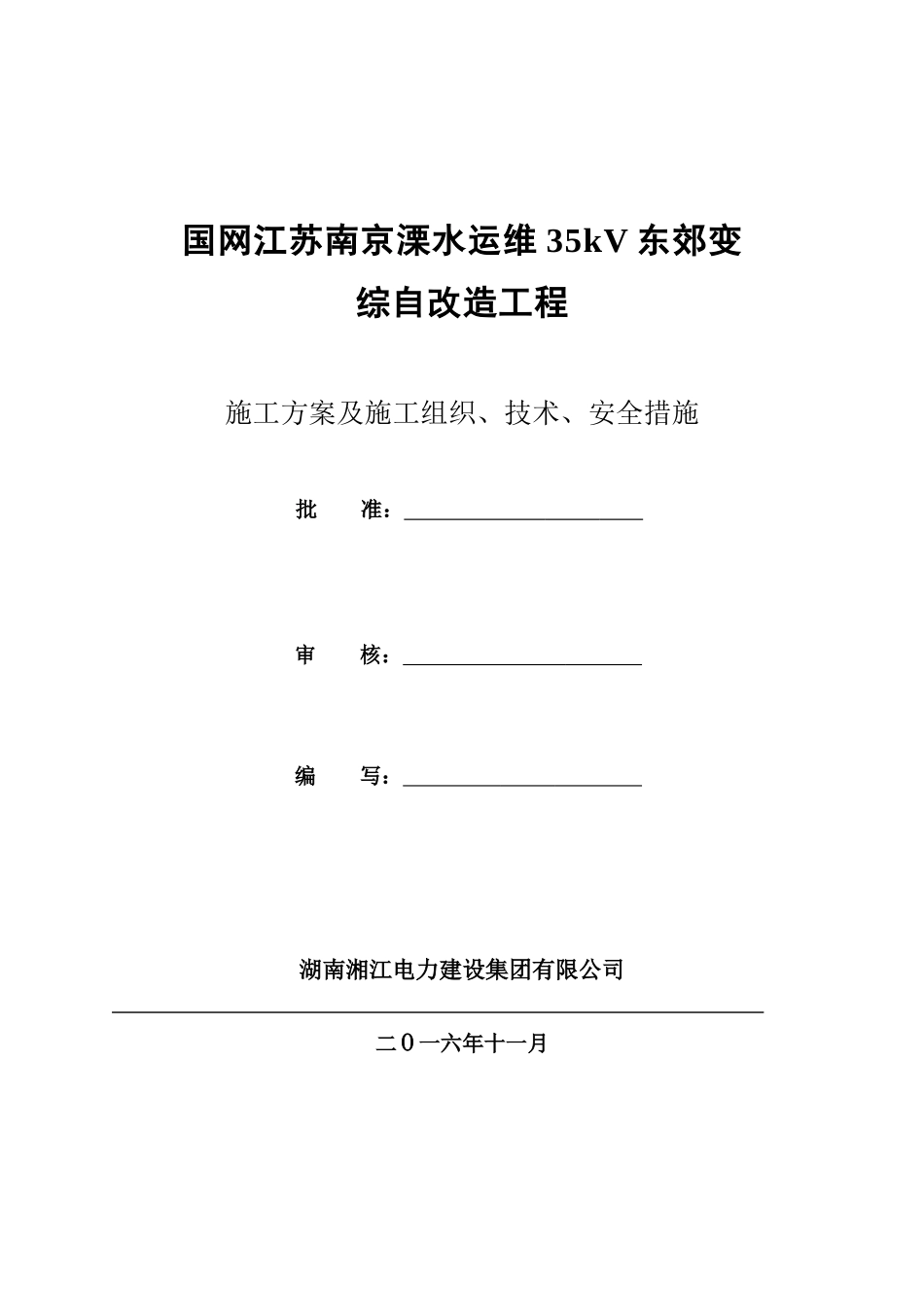

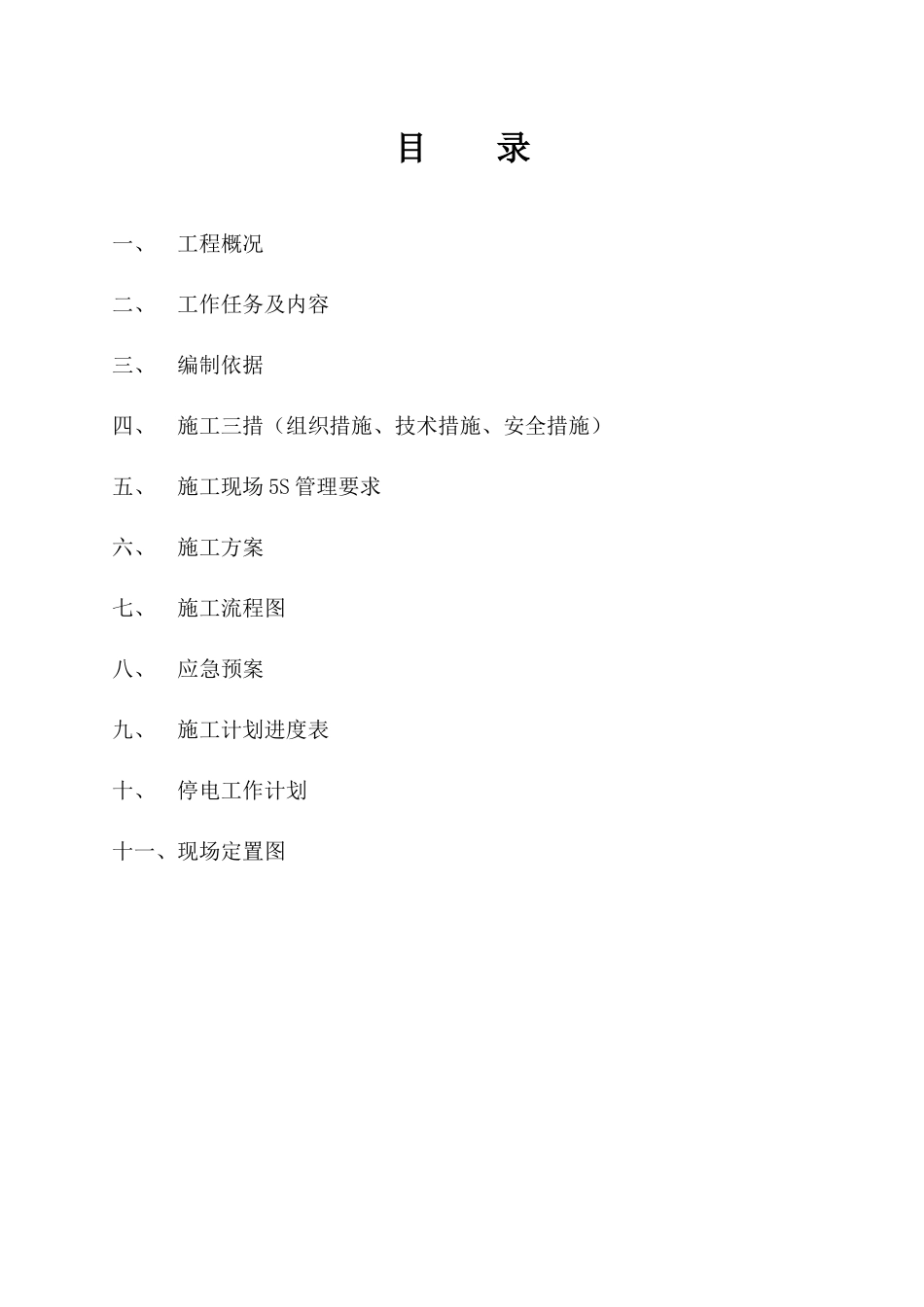

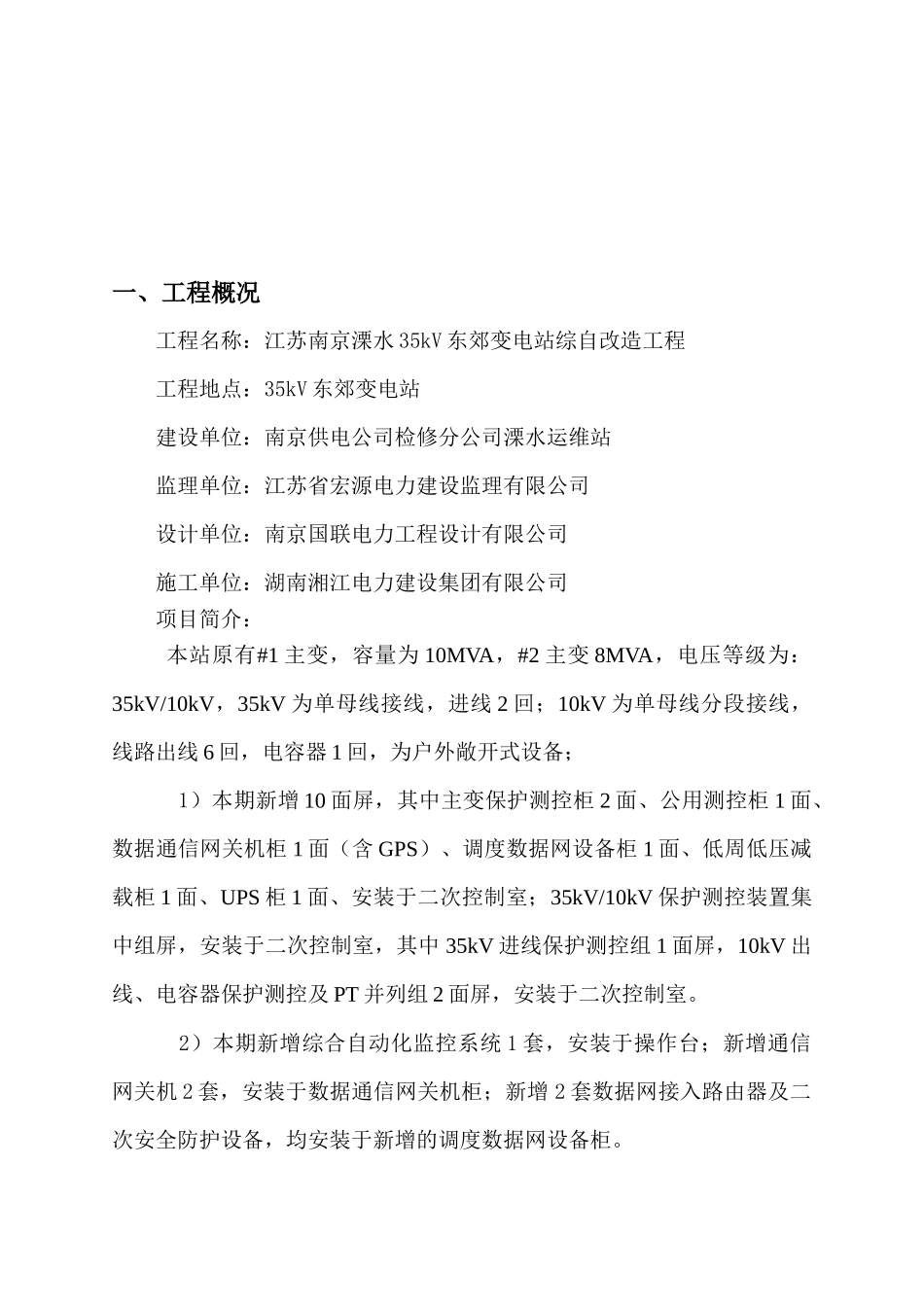

国网江苏南京溧水运维35kV东郊变综自改造工程施工方案及施工组织、技术、安全措施批准：审核：编写：湖南湘江电力建设集团有限公司二O一六年十一月目录一、工程概况二、工作任务及内容三、编制依据四、施工三措（组织措施、技术措施、安全措施）五、施工现场5S管理要求六、施工方案七、施工流程图八、应急预案九、施工计划进度表十、停电工作计划十一、现场定置图一、工程概况工程名称：江苏南京溧水35kV东郊变电站综自改造工程工程地点：35kV东郊变电站建设单位：南京供电公司检修分公司溧水运维站监理单位：江苏省宏源电力建设监理有限公司设计单位：南京国联电力工程设计有限公司施工单位：湖南湘江电力建设集团有限公司项目简介：本站原有#1主变，容量为10MVA，#2主变8MVA，电压等级为：35kV/10kV，35kV为单母线接线，进线2回；10kV为单母线分段接线，线路出线6回，电容器1回，为户外敞开式设备；1）本期新增10面屏，其中主变保护测控柜2面、公用测控柜1面、数据通信网关机柜1面（含GPS）、调度数据网设备柜1面、低周低压减载柜1面、UPS柜1面、安装于二次控制室；35kV/10kV保护测控装置集中组屏，安装于二次控制室，其中35kV进线保护测控组1面屏，10kV出线、电容器保护测控及PT并列组2面屏，安装于二次控制室。2）本期新增综合自动化监控系统1套，安装于操作台；新增通信网关机2套，安装于数据通信网关机柜；新增2套数据网接入路由器及二次安全防护设备，均安装于新增的调度数据网设备柜。3）本期二次控制室，需新开建10面屏柜基础及一条电缆沟。二、工作任务及内容本期工程主要工作内容：土建工作：端子箱基础施工；控制室新上控制屏柜基础施工。电气工作：1、主控室安装公用测控柜1面、35kV线路保护测控柜1面、主变保护柜2面、10kV线路保护测控柜2面、数据通信网关机柜1面、调度数据网设备柜1面、低频低压减载柜1面、UPS电源柜1面，完善相应二次回路，保护装置整组试验，执行新定值。三、编制依据GB50169-2006《电气装置安装工程接地装置施工及验收规范》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL5009.2-2004《电力建设安全工作规程》JGJ46-20050《施工现场临时用电安全技术规范》《电力变电运行规程》（电力工业部）《国家电网公司输变电工程安全文明施工标准化工作规定（试行）》（国家电网基建[2005]403号）及配套图册。《国家电网公司电力建设安全健康与环境管理工作规定》（国家电网工[2003]168号）《国家电网公司电力安全工作规程》（试行）Q/GDW-10-J206-2010《江苏省电力公司企业标准输变电设备交接和状态检修试验规程》四、施工三措1、组织措施分管领导：孙文刚项目经理：李崇发施工负责人：陈上木现场负责人：郭磊技术员：高宇群质检员：龙志忠资料员：吴艳芳安全员：成斌辉2、技术措施2.1施工准备2.1.1组织施工人员学习施工图纸,学习施工验收规范GBJ148-90中的有关章节及作业指导书,接受施工技术(安全)交底。2.1.2检查施工器具应满足使用技术条件,检查所使用的仪器,仪表在规定的有效期内。2.1.3提前做好收资。2.1.4根据设备更换的要求，安排所需材料及工具的领用工作。2.1.5对工具设备的具体要求如下：电源箱必须安全可靠，接线方便，具有防雨措施。对起重工具及登高设备进行检查、清洗、保养、试运转。所有手动、电动工具必须完好无损、安全可靠，其数量和种类必须满足要求。2.1.6设备提前运至指定位置。2.1.7停电申请、投运单网上申报。2.1.8设备厂家将设备通讯方式、信号量提供给后台厂家，由后台厂家提前做好通讯方式和信号量改变的准备。2.1.9工作票在开工前2天发至运维班认真审核。2.1.10提前准备好相关保护装置调试的作业指导书。2.1.11针对涉及联跳回路的保护装置，如10kV备自投、主变保护等，应提前制定好施工及调试方案，详细制定相关安措，保障施工过程不发生误动，引发事故。2.2设备外观检查2.2.1本期新上1号主变到达现场后,会同有关部门共同检查设备包装及外观应符合要求,整体无碰撞痕迹,各部件完好；2.2.2核对设备参数应与设计要求一致。2.2.3产品出厂文件（图纸、说明书、合格证）应完整。2.3设备现场保管2.3.1设备应设专人保管，...
