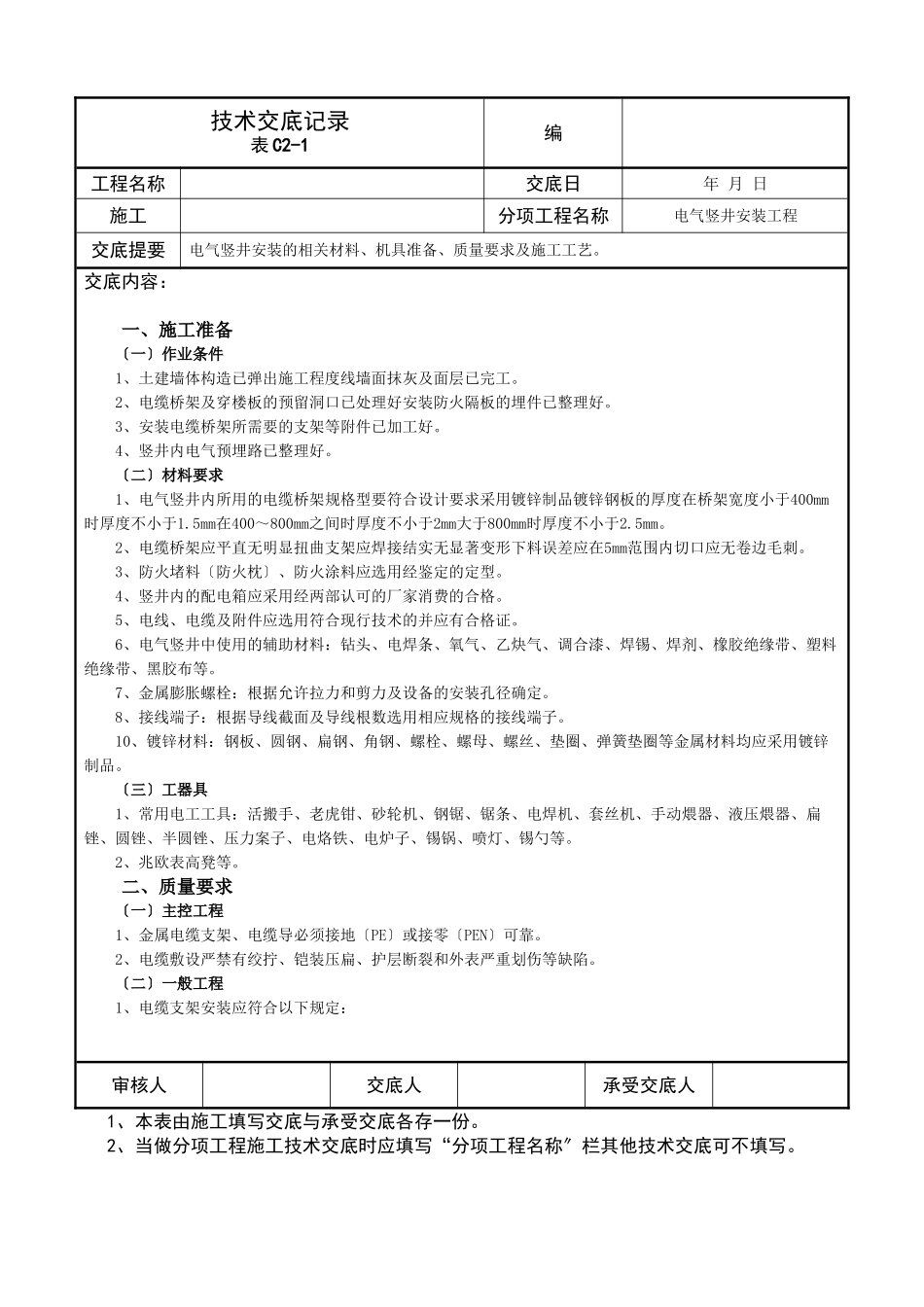

技术交底记录表C2-1编工程名称交底日年月日施工分项工程名称电气竖井安装工程交底提要电气竖井安装的相关材料、机具准备、质量要求及施工工艺。交底内容：一、施工准备〔一〕作业条件1、土建墙体构造已弹出施工程度线墙面抹灰及面层已完工。2、电缆桥架及穿楼板的预留洞口已处理好安装防火隔板的埋件已整理好。3、安装电缆桥架所需要的支架等附件已加工好。4、竖井内电气预埋路已整理好。〔二〕材料要求1、电气竖井内所用的电缆桥架规格型要符合设计要求采用镀锌制品镀锌钢板的厚度在桥架宽度小于400mm时厚度不小于1.5mm在400～800mm之间时厚度不小于2mm大于800mm时厚度不小于2.5mm。2、电缆桥架应平直无明显扭曲支架应焊接结实无显著变形下料误差应在5mm范围内切口应无卷边毛刺。3、防火堵料〔防火枕〕、防火涂料应选用经鉴定的定型。4、竖井内的配电箱应采用经两部认可的厂家消费的合格。5、电线、电缆及附件应选用符合现行技术的并应有合格证。6、电气竖井中使用的辅助材料：钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。7、金属膨胀螺栓：根据允许拉力和剪力及设备的安装孔径确定。8、接线端子：根据导线截面及导线根数选用相应规格的接线端子。10、镀锌材料：钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫圈等金属材料均应采用镀锌制品。〔三〕工器具1、常用电工工具：活搬手、老虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、手动煨器、液压煨器、扁锉、圆锉、半圆锉、压力案子、电烙铁、电炉子、锡锅、喷灯、锡勺等。2、兆欧表高凳等。二、质量要求〔一〕主控工程1、金属电缆支架、电缆导必须接地〔PE〕或接零〔PEN〕可靠。2、电缆敷设严禁有绞拧、铠装压扁、护层断裂和外表严重划伤等缺陷。〔二〕一般工程1、电缆支架安装应符合以下规定：审核人交底人承受交底人1、本表由施工填写交底与承受交底各存一份。2、当做分项工程施工技术交底时应填写“分项工程名称〞栏其他技术交底可不填写。技术交底记录表C2-1编工程名称交底日年月日施工分项工程名称电气竖井安装工程交底提要电气竖井安装的相关材料、机具准备、质量要求及施工工艺。交底内容：1〕当设计无要求时电缆支架最上层至竖井顶部或楼板的间隔不小于150～200mm；电缆支架最下层至沟底或地面的间隔不小于50～100mm；2〕当设计无要求时电缆支架层间最小允许间隔符合下表的规定；电缆支架层间最小允许间隔〔mm〕电缆种类支架层间最小间隔控制电缆12010kv及以下电力电缆150～2003〕支架与预埋件焊接固定时焊缝饱满；用膨胀螺栓固定时选用螺栓适配连接固防松零件齐全。2、电缆在支架上敷设转弯处的最小允许弯曲半径应符合上表的规定。3、电缆敷设固定应符合以下规定：1〕垂直敷设或大于45°倾斜敷设的电缆在每个支架上固定；2〕交流单芯电缆或分相后的每相电缆固定用的夹具和支架不形成闭合铁磁回路；3〕电缆排列整齐少穿插；当设计无要求时电缆支持点间距不大于下表的规定；电缆支持点间距〔mm〕电缆种类敷设方式水平垂直电力电缆全塑型4001000除全塑型外的电缆8001500控制电缆80010004〕当设计无要求时电缆与道的最小净距应符合下表的规定且敷设在易燃易爆气体道和热力道的下方。与道的最小净距〔mm〕道类别平行净距交叉净距一般工艺道0.40.3易燃易爆气体道0.50.5热力道有保温层0.50.3无保温层1.00.5审核人交底人承受交底人1、本表由施工填写交底与承受交底各存一份。2、当做分项工程施工技术交底时应填写“分项工程名称〞栏其他技术交底可不填写。技术交底记录表C2-1编工程名称交底日年月日施工分项工程名称电气竖井安装工程交底提要电气竖井安装的相关材料、机具准备、质量要求及施工工艺。交底内容：5〕敷设电缆的电缆沟和竖井按设计要求位置有防火隔堵措施。4、电缆的首端、末端和分支处应设标志牌。三、工艺流程确定电缆桥架位置→固定支架→桥架安装→配电箱固定四、操作工艺〔一〕确定电缆桥架位置1、电缆桥架应敷设在平安、枯燥、易操作的电气竖井内。2、按照图纸设计的位置计算好空间尺寸是否满足操作间隔的要求特别是竖井内桥架、配电箱数量较多尺寸较大、路...
