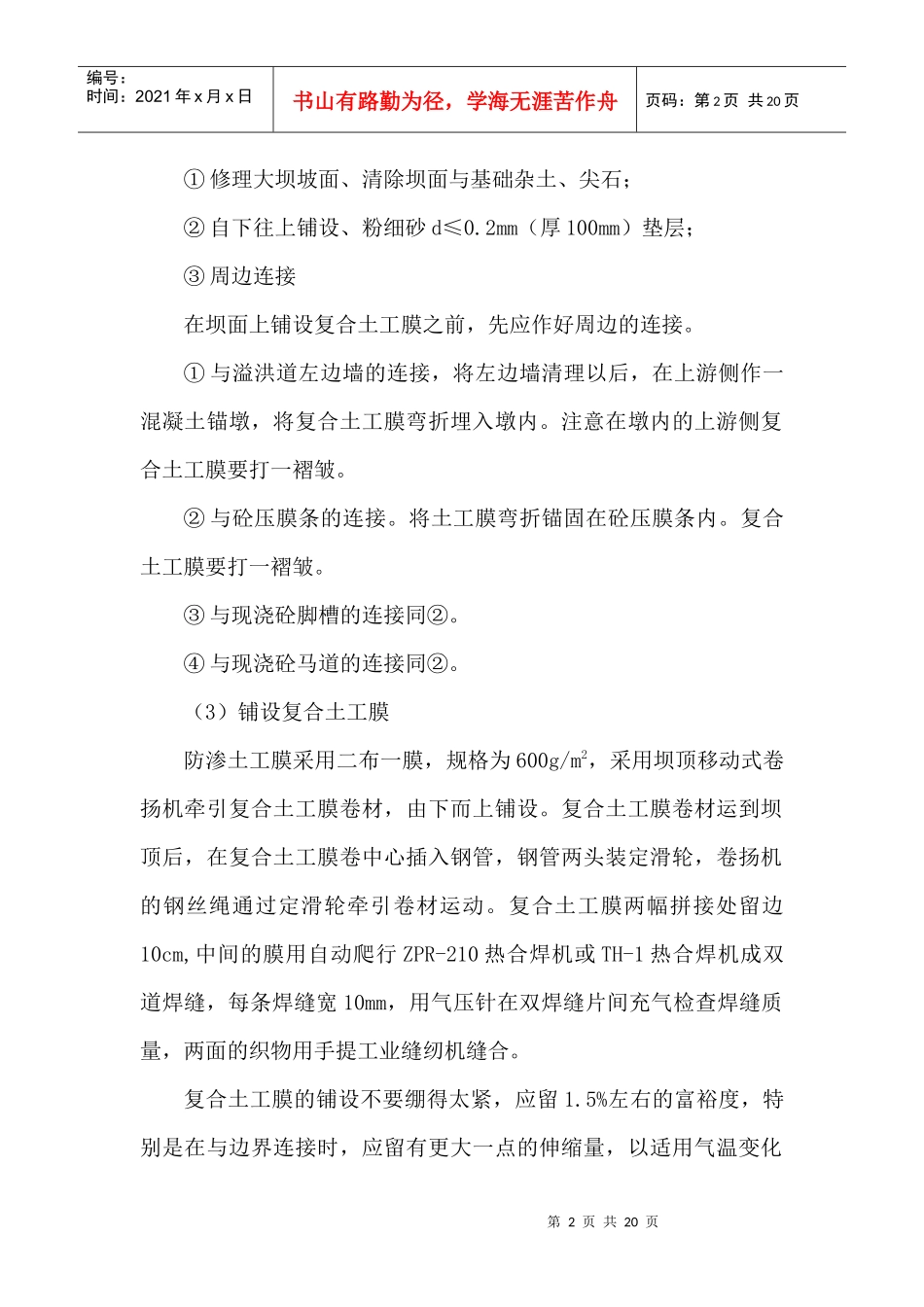

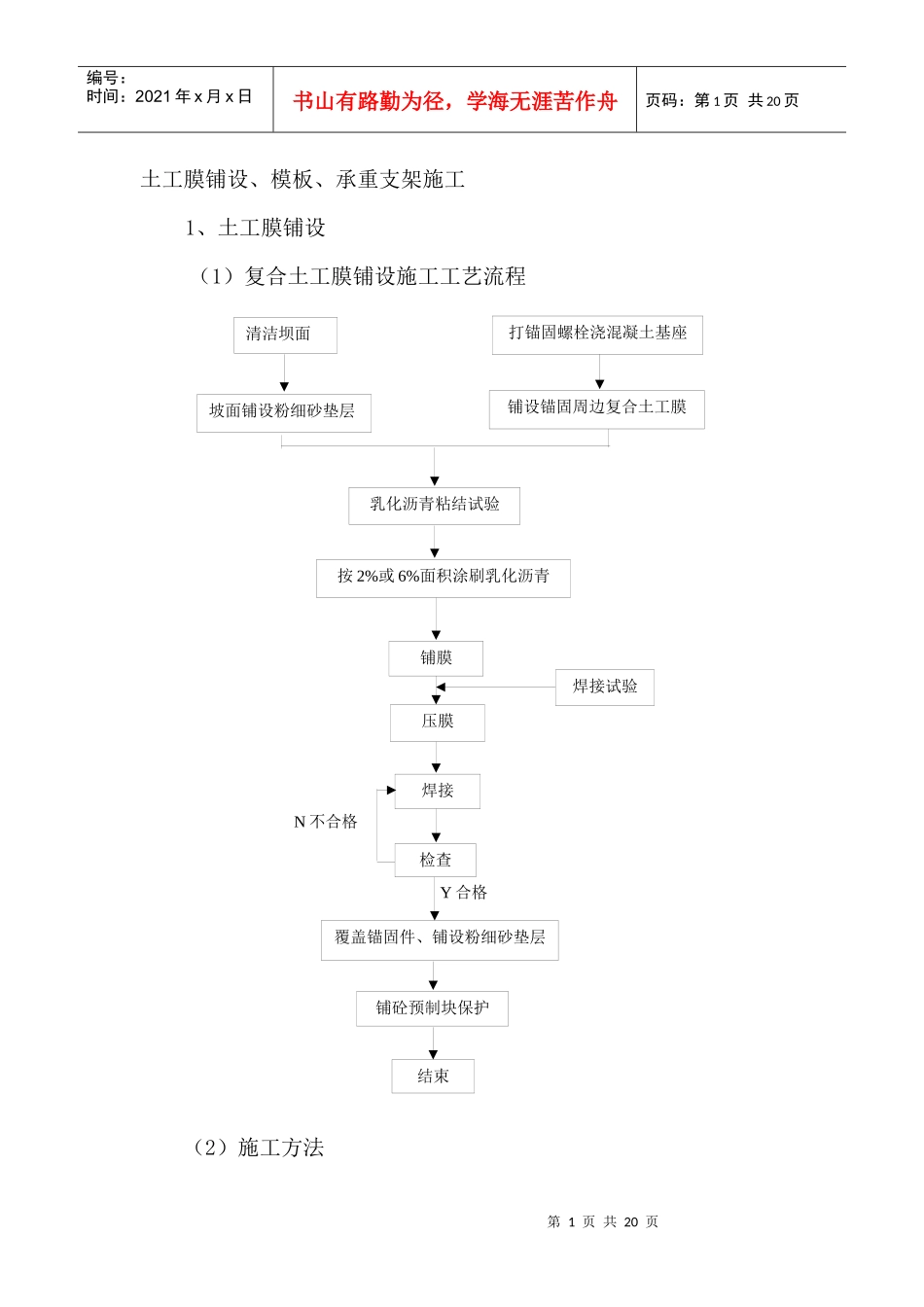

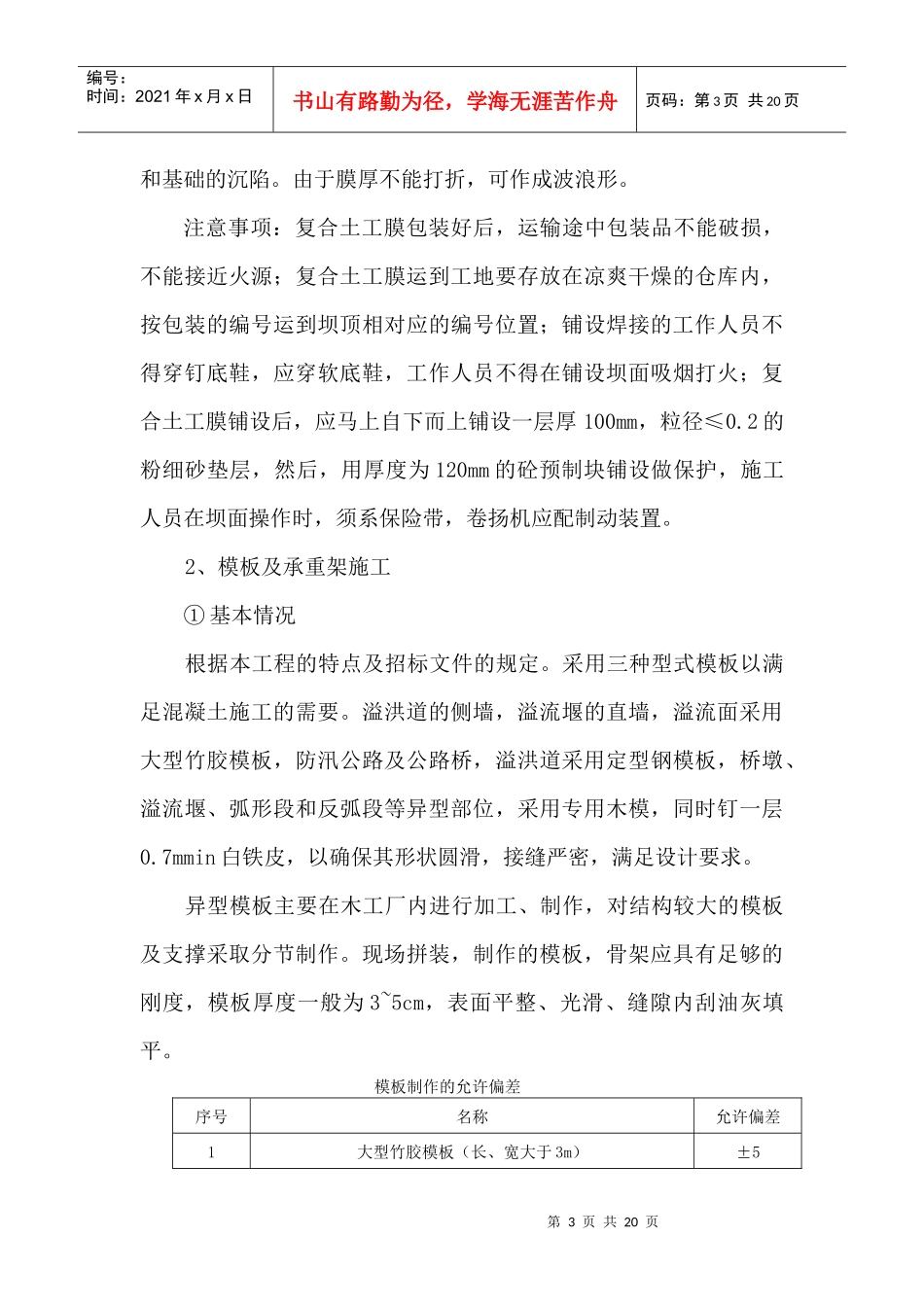

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页土工膜铺设、模板、承重支架施工1、土工膜铺设（1）复合土工膜铺设施工工艺流程（2）施工方法清洁坝面坡面铺设粉细砂垫层打锚固螺栓浇混凝土基座铺设锚固周边复合土工膜乳化沥青粘结试验按2%或6%面积涂刷乳化沥青铺膜压膜焊接试验焊接检查N不合格覆盖锚固件、铺设粉细砂垫层Y合格铺砼预制块保护结束第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页①修理大坝坡面、清除坝面与基础杂土、尖石；②自下往上铺设、粉细砂d≤0.2mm（厚100mm）垫层；③周边连接在坝面上铺设复合土工膜之前，先应作好周边的连接。①与溢洪道左边墙的连接，将左边墙清理以后，在上游侧作一混凝土锚墩，将复合土工膜弯折埋入墩内。注意在墩内的上游侧复合土工膜要打一褶皱。②与砼压膜条的连接。将土工膜弯折锚固在砼压膜条内。复合土工膜要打一褶皱。③与现浇砼脚槽的连接同②。④与现浇砼马道的连接同②。（3）铺设复合土工膜防渗土工膜采用二布一膜，规格为600g/m2，采用坝顶移动式卷扬机牵引复合土工膜卷材，由下而上铺设。复合土工膜卷材运到坝顶后，在复合土工膜卷中心插入钢管，钢管两头装定滑轮，卷扬机的钢丝绳通过定滑轮牵引卷材运动。复合土工膜两幅拼接处留边10cm,中间的膜用自动爬行ZPR-210热合焊机或TH-1热合焊机成双道焊缝，每条焊缝宽10mm，用气压针在双焊缝片间充气检查焊缝质量，两面的织物用手提工业缝纫机缝合。复合土工膜的铺设不要绷得太紧，应留1.5%左右的富裕度，特别是在与边界连接时，应留有更大一点的伸缩量，以适用气温变化第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页和基础的沉陷。由于膜厚不能打折，可作成波浪形。注意事项：复合土工膜包装好后，运输途中包装品不能破损，不能接近火源；复合土工膜运到工地要存放在凉爽干燥的仓库内，按包装的编号运到坝顶相对应的编号位置；铺设焊接的工作人员不得穿钉底鞋，应穿软底鞋，工作人员不得在铺设坝面吸烟打火；复合土工膜铺设后，应马上自下而上铺设一层厚100mm，粒径≤0.2的粉细砂垫层，然后，用厚度为120mm的砼预制块铺设做保护，施工人员在坝面操作时，须系保险带，卷扬机应配制动装置。2、模板及承重架施工①基本情况根据本工程的特点及招标文件的规定。采用三种型式模板以满足混凝土施工的需要。溢洪道的侧墙，溢流堰的直墙，溢流面采用大型竹胶模板，防汛公路及公路桥，溢洪道采用定型钢模板，桥墩、溢流堰、弧形段和反弧段等异型部位，采用专用木模，同时钉一层0.7mmin白铁皮，以确保其形状圆滑，接缝严密，满足设计要求。异型模板主要在木工厂内进行加工、制作，对结构较大的模板及支撑采取分节制作。现场拼装，制作的模板，骨架应具有足够的刚度，模板厚度一般为3~5cm，表面平整、光滑、缝隙内刮油灰填平。模板制作的允许偏差序号名称允许偏差1大型竹胶模板（长、宽大于3m）±5第4页共20页第3页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共20页2模板表面平整度：相邻两板高差13局部不平整度（用2m直尺检查）54面板模板：长和宽25钢模±36模板长和宽±27模板局部不平（用2m直尺检查）28连接配件的孔眼位置±1②模板的安装模板的安装主要以人工为主，模板在安装时按混凝土结构物的施工图进行测量放样，重要结构多设控制点，以利随时进行检查校正，模板在安装过程中，设置足够的临时固定设施，以防变形和倾覆，模板的钢拉条不应弯曲，伸出混凝土外露面的拉杆应采用端部可拆卸的结构型式。拉杆与锚杆的连接必须牢固，预埋在下层混凝土中的锚固件（螺栓、钢筋环等），在承受荷载时，必须有足够的锚固强度。模板应有支撑，以保持其位置和形状，模板和支架的布置应便于拆除，以保证移去模板时不损坏混凝土，模板安装过程中及安装完成后，派技术员和施工员进行现场指导，在混凝土浇筑前对模板进行全面检测，确保与结构物尺寸相符，垂直度、平整度、缝隙等均满足规范要求。钢模板在每次使用前应清洗...
