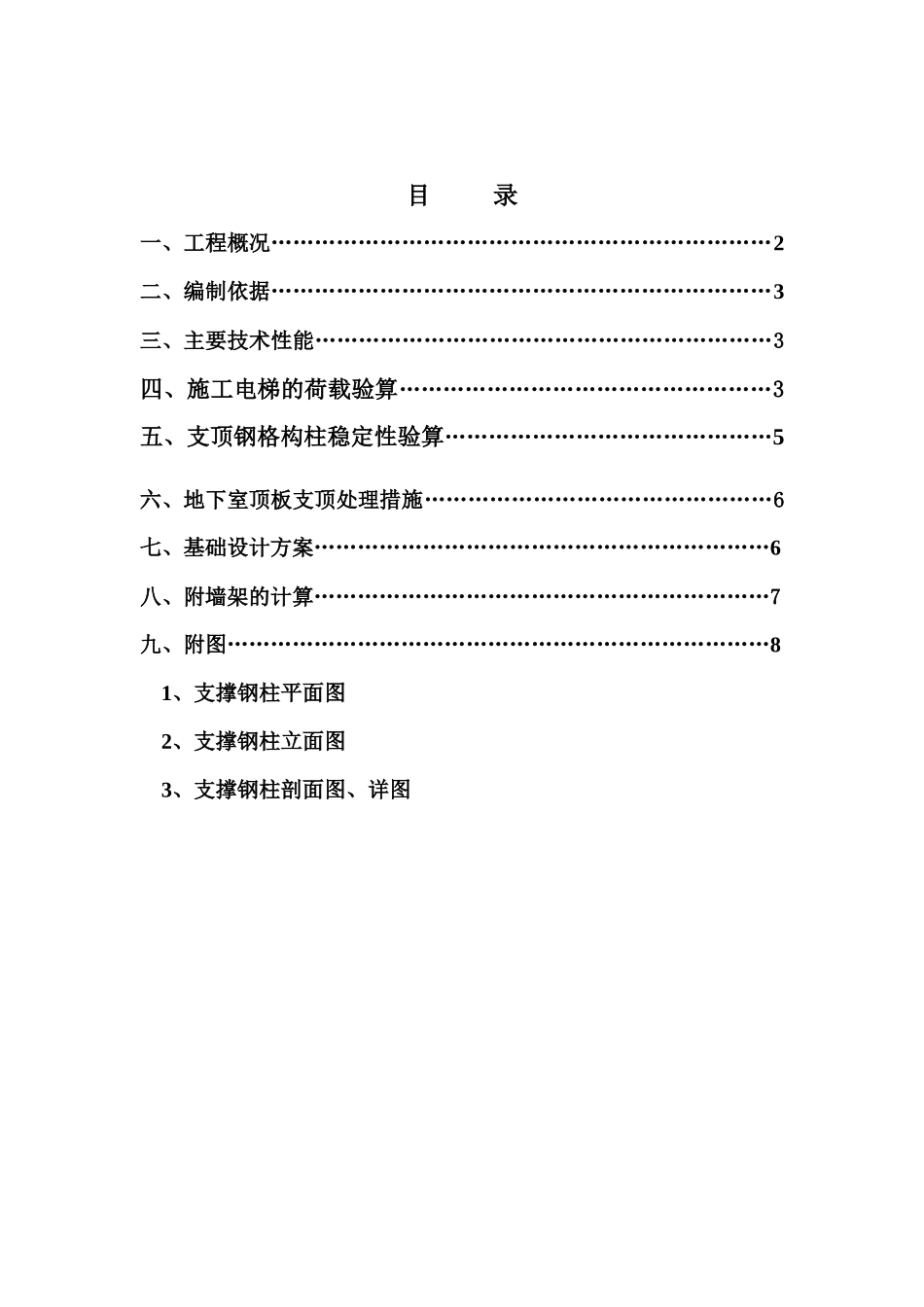

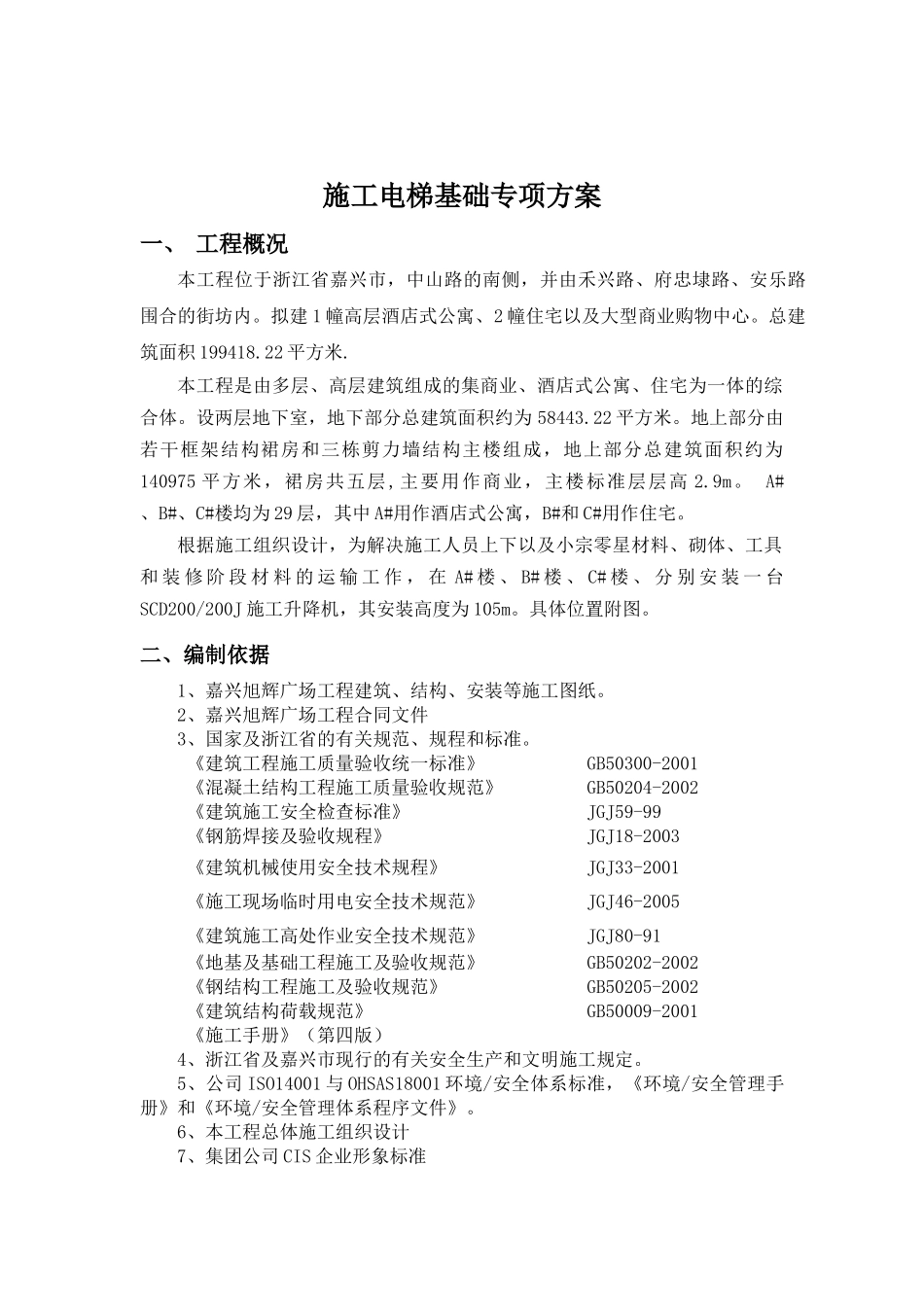

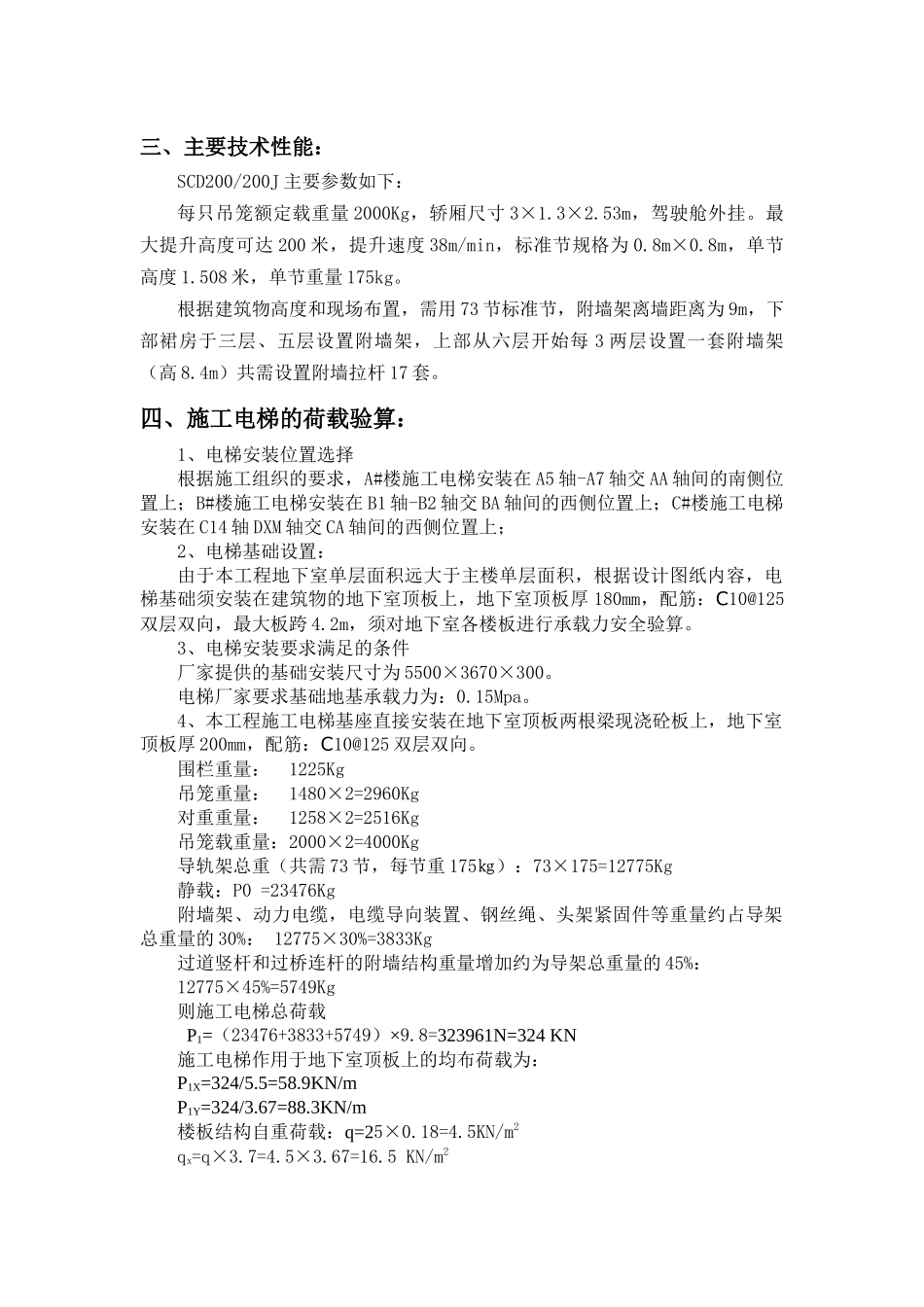

目录一、工程概况……………………………………………………………2二、编制依据……………………………………………………………3三、主要技术性能………………………………………………………3四、施工电梯的荷载验算……………………………………………3五、支顶钢格构柱稳定性验算………………………………………5六、地下室顶板支顶处理措施…………………………………………6七、基础设计方案………………………………………………………6八、附墙架的计算………………………………………………………7九、附图…………………………………………………………………81、支撑钢柱平面图2、支撑钢柱立面图3、支撑钢柱剖面图、详图施工电梯基础专项方案一、工程概况本工程位于浙江省嘉兴市，中山路的南侧，并由禾兴路、府忠埭路、安乐路围合的街坊内。拟建1幢高层酒店式公寓、2幢住宅以及大型商业购物中心。总建筑面积199418.22平方米.本工程是由多层、高层建筑组成的集商业、酒店式公寓、住宅为一体的综合体。设两层地下室，地下部分总建筑面积约为58443.22平方米。地上部分由若干框架结构裙房和三栋剪力墙结构主楼组成，地上部分总建筑面积约为140975平方米，裙房共五层,主要用作商业，主楼标准层层高2.9m。A#、B#、C#楼均为29层，其中A#用作酒店式公寓，B#和C#用作住宅。根据施工组织设计，为解决施工人员上下以及小宗零星材料、砌体、工具和装修阶段材料的运输工作，在A#楼、B#楼、C#楼、分别安装一台SCD200/200J施工升降机，其安装高度为105m。具体位置附图。二、编制依据1、嘉兴旭辉广场工程建筑、结构、安装等施工图纸。2、嘉兴旭辉广场工程合同文件3、国家及浙江省的有关规范、规程和标准。《建筑工程施工质量验收统一标准》GB50300-2001《混凝土结构工程施工质量验收规范》GB50204-2002《建筑施工安全检查标准》JGJ59-99《钢筋焊接及验收规程》JGJ18-2003《建筑机械使用安全技术规程》JGJ33-2001《施工现场临时用电安全技术规范》JGJ46-2005《建筑施工高处作业安全技术规范》JGJ80-91《地基及基础工程施工及验收规范》GB50202-2002《钢结构工程施工及验收规范》GB50205-2002《建筑结构荷载规范》GB50009-2001《施工手册》（第四版）4、浙江省及嘉兴市现行的有关安全生产和文明施工规定。5、公司ISO14001与OHSAS18001环境/安全体系标准，《环境/安全管理手册》和《环境/安全管理体系程序文件》。6、本工程总体施工组织设计7、集团公司CIS企业形象标准三、主要技术性能：SCD200/200J主要参数如下：每只吊笼额定载重量2000Kg，轿厢尺寸3×1.3×2.53m，驾驶舱外挂。最大提升高度可达200米，提升速度38m/min，标准节规格为0.8m×0.8m，单节高度1.508米，单节重量175kg。根据建筑物高度和现场布置，需用73节标准节，附墙架离墙距离为9m，下部裙房于三层、五层设置附墙架，上部从六层开始每3两层设置一套附墙架（高8.4m）共需设置附墙拉杆17套。四、施工电梯的荷载验算：1、电梯安装位置选择根据施工组织的要求，A#楼施工电梯安装在A5轴-A7轴交AA轴间的南侧位置上；B#楼施工电梯安装在B1轴-B2轴交BA轴间的西侧位置上；C#楼施工电梯安装在C14轴DXM轴交CA轴间的西侧位置上；2、电梯基础设置：由于本工程地下室单层面积远大于主楼单层面积，根据设计图纸内容，电梯基础须安装在建筑物的地下室顶板上，地下室顶板厚180mm，配筋：C10@125双层双向，最大板跨4.2m，须对地下室各楼板进行承载力安全验算。3、电梯安装要求满足的条件厂家提供的基础安装尺寸为5500×3670×300。电梯厂家要求基础地基承载力为：0.15Mpa。4、本工程施工电梯基座直接安装在地下室顶板两根梁现浇砼板上，地下室顶板厚200mm，配筋：C10@125双层双向。围栏重量：1225Kg吊笼重量：1480×2=2960Kg对重重量：1258×2=2516Kg吊笼载重量：2000×2=4000Kg导轨架总重（共需73节，每节重175㎏）：73×175=12775Kg静载：P0=23476Kg附墙架、动力电缆，电缆导向装置、钢丝绳、头架紧固件等重量约占导架总重量的30%：12775×30%=3833Kg过道竖杆和过桥连杆的附墙结构重量增加约为导架总重量的45%：12775×45%=5749Kg则施工电...
