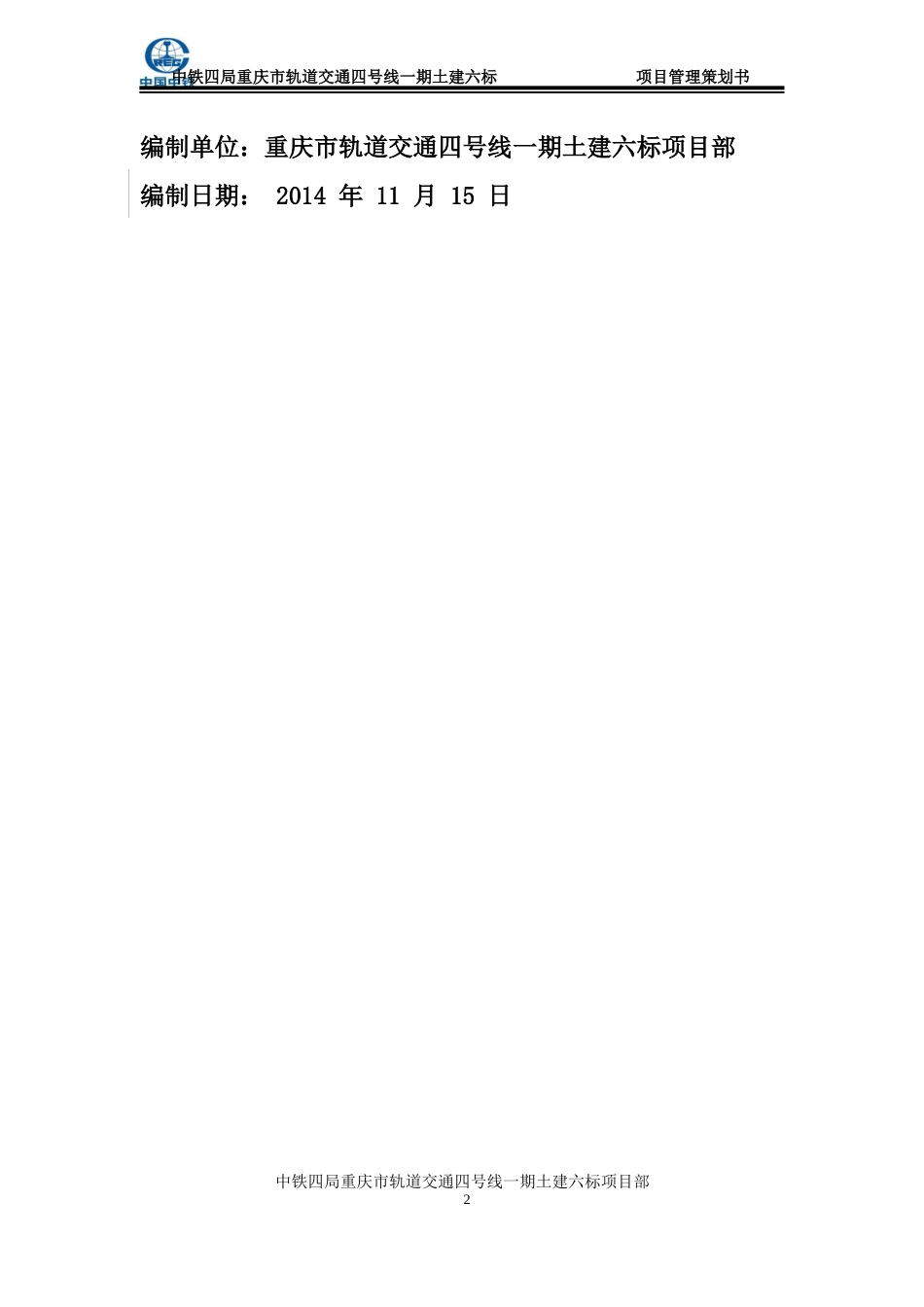

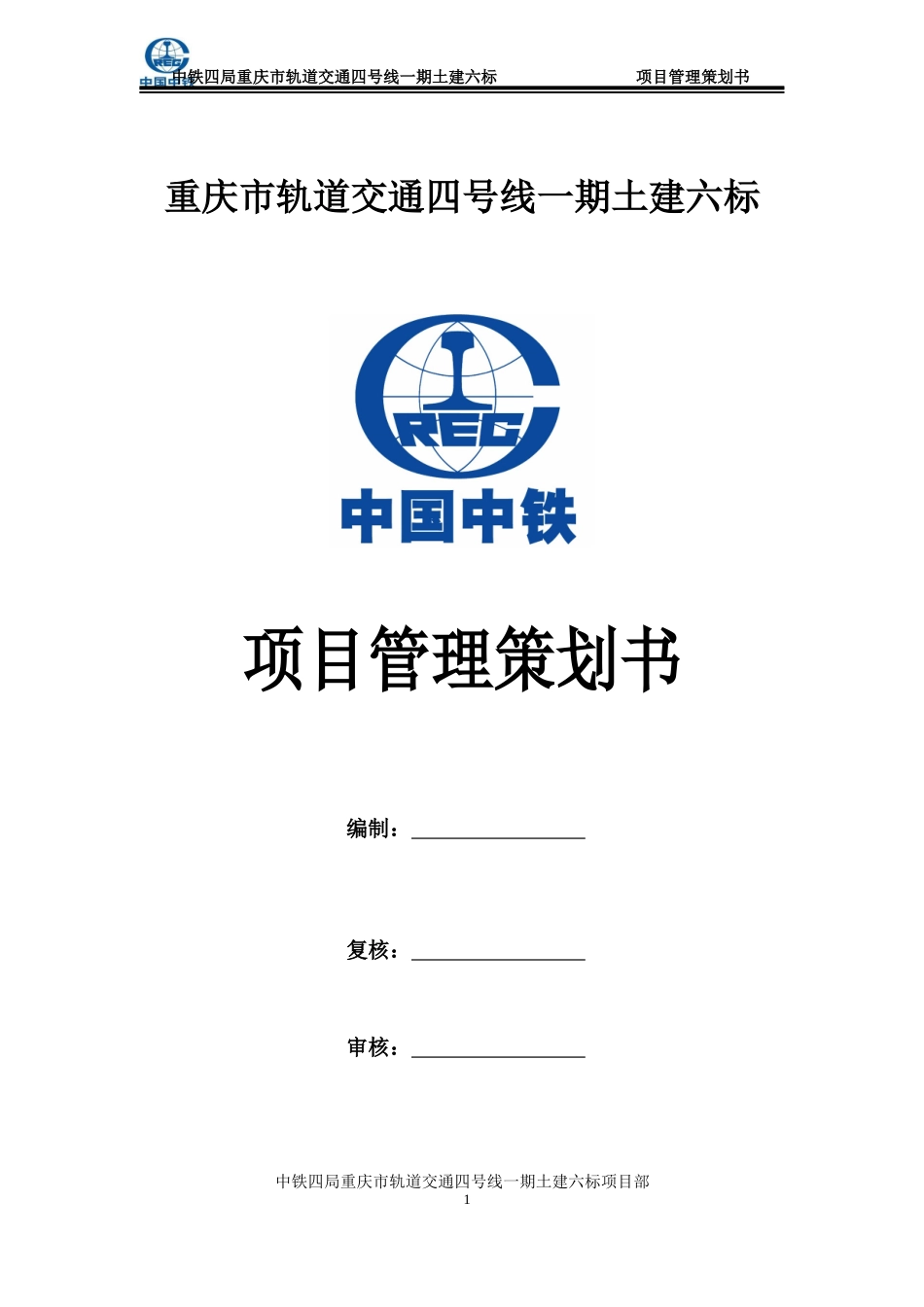

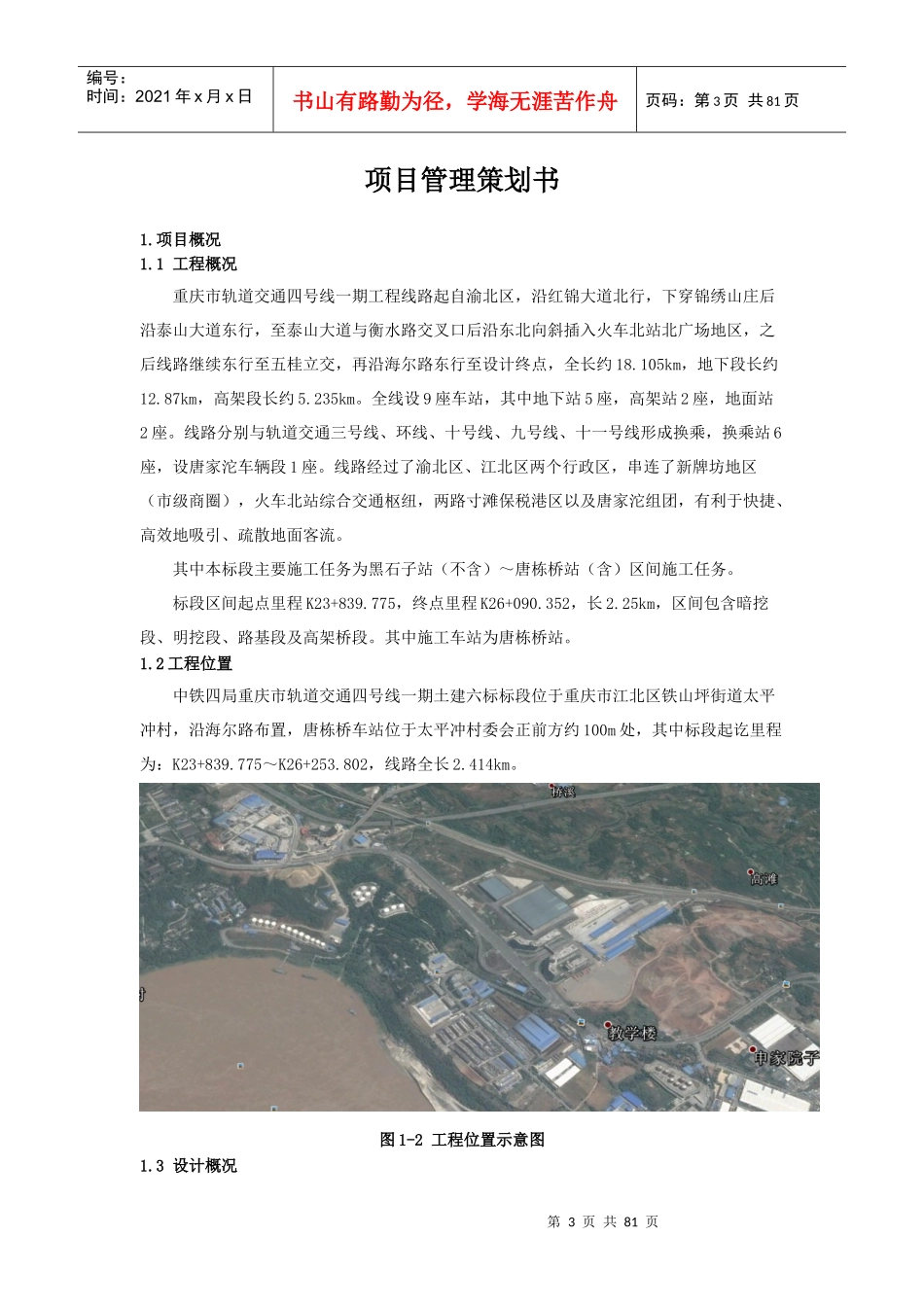

1中铁四局重庆市轨道交通四号线一期土建六标项目管理策划书重庆市轨道交通四号线一期土建六标项目管理策划书编制：复核：审核：中铁四局重庆市轨道交通四号线一期土建六标项目部2中铁四局重庆市轨道交通四号线一期土建六标项目管理策划书编制单位：重庆市轨道交通四号线一期土建六标项目部编制日期：2014年11月15日中铁四局重庆市轨道交通四号线一期土建六标项目部第3页共81页区间隧道区间高架桥唐栋桥车站编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共81页项目管理策划书1.项目概况1.1工程概况重庆市轨道交通四号线一期工程线路起自渝北区，沿红锦大道北行，下穿锦绣山庄后沿泰山大道东行，至泰山大道与衡水路交叉口后沿东北向斜插入火车北站北广场地区，之后线路继续东行至五桂立交，再沿海尔路东行至设计终点，全长约18.105km，地下段长约12.87km，高架段长约5.235km。全线设9座车站，其中地下站5座，高架站2座，地面站2座。线路分别与轨道交通三号线、环线、十号线、九号线、十一号线形成换乘，换乘站6座，设唐家沱车辆段1座。线路经过了渝北区、江北区两个行政区，串连了新牌坊地区（市级商圈），火车北站综合交通枢纽，两路寸滩保税港区以及唐家沱组团，有利于快捷、高效地吸引、疏散地面客流。其中本标段主要施工任务为黑石子站（不含）～唐栋桥站（含）区间施工任务。标段区间起点里程K23+839.775，终点里程K26+090.352，长2.25km，区间包含暗挖段、明挖段、路基段及高架桥段。其中施工车站为唐栋桥站。1.2工程位置中铁四局重庆市轨道交通四号线一期土建六标标段位于重庆市江北区铁山坪街道太平冲村，沿海尔路布置，唐栋桥车站位于太平冲村委会正前方约100m处，其中标段起讫里程为：K23+839.775～K26+253.802，线路全长2.414km。图1-2工程位置示意图1.3设计概况第4页共81页第3页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共81页（1）区间隧道区间隧道断面主要为单洞双线暗挖断面，隧道衬砌结构按新奥法原理设计，采用复合式衬砌结构，钻爆法施工。图1-3暗挖区间典型断面图（2）区间高架桥高架桥段主要路段位于市主干道、高速公路及施工区，宏观地貌为构造剥蚀丘陵区，上部结构标准梁主要采用双线及单线预应力混凝土简支箱梁，移动模架法、满堂支架法现浇施工；标准桥墩采用独柱Y形墩，墩截面为矩形，墩高范围为1m～25.3m。基础为群桩基础，标准墩桩基础选用φ1.2m或φ1.5m钻孔灌注桩。第4页共81页第5页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共81页图1-4移动模架施工示意图（3）唐栋桥车站唐栋桥站为轨道交通四号线与轨道交通十一号线（规划中）换乘车站，路侧高架岛式车站，中心里程为k26+172.102，总长约163.5m，总宽24.8m。车站位于海尔路北侧，为5层四柱现浇框架结构。车站局部有地下室，放消防水池和变电所。地面层及地上二层为商业预留层，地上三层为站厅层，地上四层为站台下层，地上五层为站台层。设置出入口天桥上跨海尔路，天桥全宽6.0m，梁高1.0m，跨度为27.9+20m。第6页共81页第5页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共81页图1-5唐栋桥车站结构示意图1.4主要工程量表1-6主要工程数量表序号工程项目单位数量一黑石子站-唐栋桥站暗挖区间1土石方m389391.62初期支护m38233.23衬砌m316811.44工字钢拱架t523.25钢筋t2051.76锚杆m61725.67防水卷材m261505二黑石子站-唐栋桥站高架区间1支架现浇m932.32移动模架现浇m709三唐栋桥车站1土石方m3244282基础m33134.513墩台身m336834钢筋砼结构m3125065钢罩棚（含装饰）站16站内装饰m2148307外立面装饰站18导向、路引系统处19站内设施（座椅、局部绿化等）处110站前广场m21100011车站动力照明站1第7页共81页第6页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共81页12通风、空调公里0.21713车站给排水与消防系统公里0.21714市政管网接驳处615接地站11.5沿线自然环境（1）地形地貌线线路主要路段位于市主干道、高速公路及施工区，宏观地貌为构造剥蚀丘陵区。...
