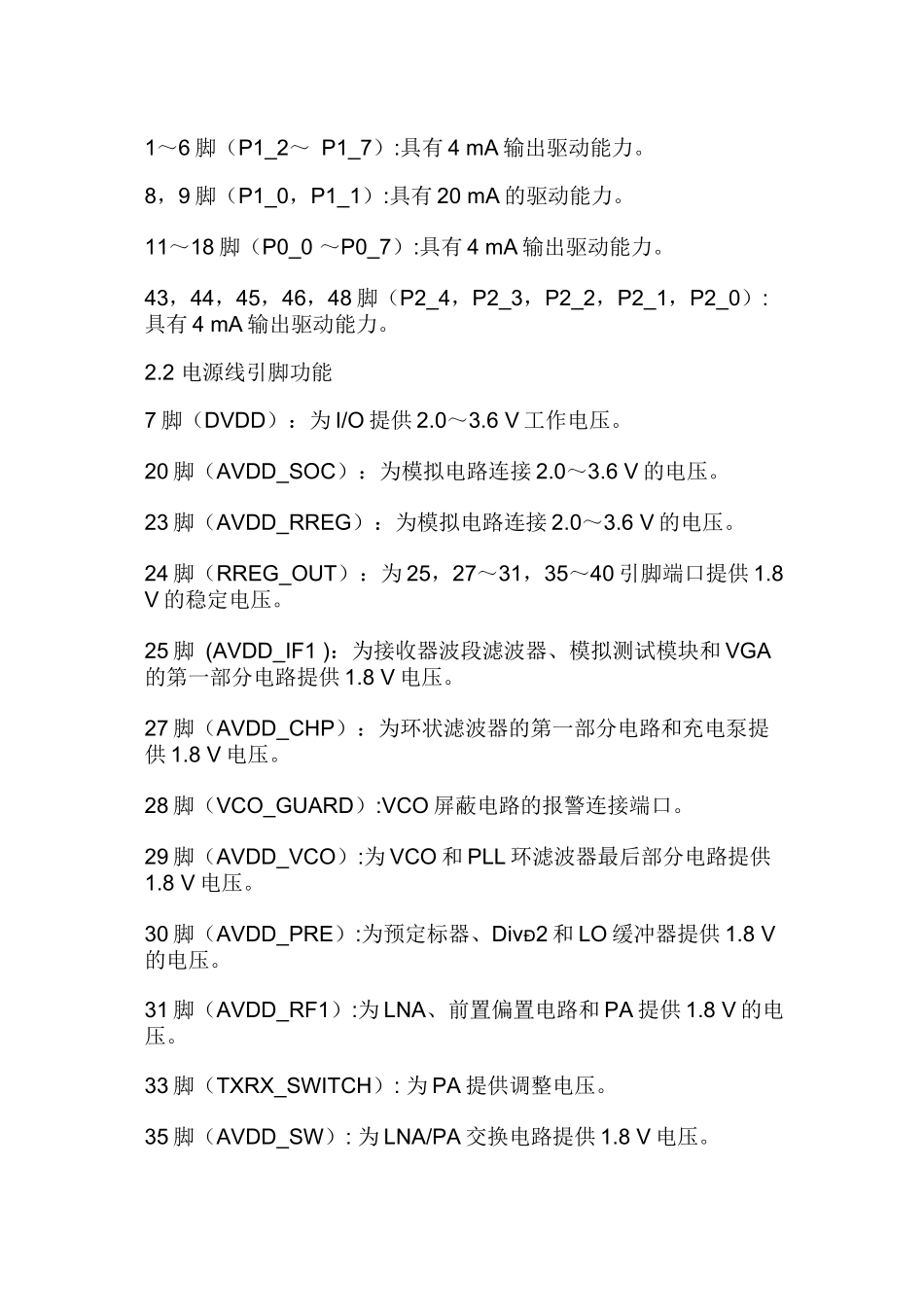

基于ZigBee技术的射频芯片CC2430引言ZigBee采用IEEE802.15.4标准,利用全球共用的公共频率2.4GHz,应用于监视、控制网络时,其具有非常显著的低成本、低耗电、网络节点多、传输距离远等优势,目前被视为替代有线监视和控制网络领域最有前景的技术之一。CC2430芯片以强大的集成开发环境作为支持,内部线路的交互式调试以遵从IDE的IAR工业标准为支持,得到嵌入式机构很高的认可。它结合Chipcon公司全球先进的ZigBee协议栈、工具包和参考设计,展示了领先的ZigBee解决方案。其产品广泛应用于汽车、工控系统和无线感应网络等领域,同时也适用于ZigBee之外2.4GHz频率的其他设备。1CC2430芯片的主要特点CC2430芯片延用了以往CC2420芯片的架构,在单个芯片上整合了ZigBee射频(RF)前端、内存和微控制器。它使用1个8位MCU(8051),具有128KB可编程闪存和8KB的RAM,还包含模拟数字转换器(ADC)、几个定时器(Timer)、AES128协同处理器、看门狗定时器(Watchdogtimer)、32kHz晶振的休眠模式定时器、上电复位电路(PowerOnReset)、掉电检测电路(Brownoutdetection),以及21个可编程I/O引脚。CC2430芯片采用0.18μmCMOS工艺生产,工作时的电流损耗为27mA;在接收和发射模式下,电流损耗分别低于27mA或25mA。CC2430的休眠模式和转换到主动模式的超短时间的特性,特别适合那些要求电池寿命非常长的应用。CC2430芯片的主要特点如下:◆高性能和低功耗的8051微控制器核。◆集成符合IEEE802.15.4标准的2.4GHz的RF无线电收发机。◆优良的无线接收灵敏度和强大的抗干扰性。◆在休眠模式时仅0.9μA的流耗,外部的中断或RTC能唤醒系统;在待机模式时少于0.6μA的流耗,外部的中断能唤醒系统。◆硬件支持CSMA/CA功能。◆较宽的电压范围(2.0~3.6V)。◆数字化的RSSI/LQI支持和强大的DMA功能。◆具有电池监测和温度感测功能。◆集成了14位模数转换的ADC。◆集成AES安全协处理器。◆带有2个强大的支持几组协议的USART,以及1个符合IEEE802.15.4规范的MAC计时器,1个常规的16位计时器和2个8位计时器。◆强大和灵活的开发工具。2CC2430芯片的引脚功能CC2430芯片采用7mm×7mmQLP封装,共有48个引脚。全部引脚可分为I/O端口线引脚、电源线引脚和控制线引脚三类。2.1I/O端口线引脚功能CC2430有21个可编程的I/O口引脚,P0、P1口是完全的8位口,P2口只有5个可使用的位。通过软件设定一组SFR寄存器的位和字节,可使这些引脚作为通常的I/O口或作为连接ADC、计时器或USART部件的外围设备I/O口使用。I/O口有下面的关键特性:◆可设置为通常的I/O口,也可设置为外围I/O口使用。◆在输入时有上拉和下拉能力。◆全部21个数字I/O口引脚都具有响应外部的中断能力。如果需要外部设备,可对I/O口引脚产生中断,同时外部的中断事件也能被用来唤醒休眠模式。1~6脚(P1_2~P1_7):具有4mA输出驱动能力。8,9脚(P1_0,P1_1):具有20mA的驱动能力。11~18脚(P0_0~P0_7):具有4mA输出驱动能力。43,44,45,46,48脚(P2_4,P2_3,P2_2,P2_1,P2_0):具有4mA输出驱动能力。2.2电源线引脚功能7脚(DVDD):为I/O提供2.0~3.6V工作电压。20脚(AVDD_SOC):为模拟电路连接2.0~3.6V的电压。23脚(AVDD_RREG):为模拟电路连接2.0~3.6V的电压。24脚(RREG_OUT):为25,27~31,35~40引脚端口提供1.8V的稳定电压。25脚(AVDD_IF1):为接收器波段滤波器、模拟测试模块和VGA的第一部分电路提供1.8V电压。27脚(AVDD_CHP):为环状滤波器的第一部分电路和充电泵提供1.8V电压。28脚(VCO_GUARD):VCO屏蔽电路的报警连接端口。29脚(AVDD_VCO):为VCO和PLL环滤波器最后部分电路提供1.8V电压。30脚(AVDD_PRE):为预定标器、Div2和LO缓冲器提供1.8V的电压。31脚(AVDD_RF1):为LNA、前置偏置电路和PA提供1.8V的电压。33脚(TXRX_SWITCH):为PA提供调整电压。35脚(AVDD_SW):为LNA/PA交换电路提供1.8V电压。36脚(AVDD_RF2):为接收和发射混频器提供1.8V电压。37脚(AVDD_IF2):为低通滤波器和VGA的最后部分电路提供1.8V电压。38脚(AVDD_ADC):为ADC和DAC的模拟电路部分提供1.8V电压。39脚(DVDD_ADC):为ADC的数字电路部分...
