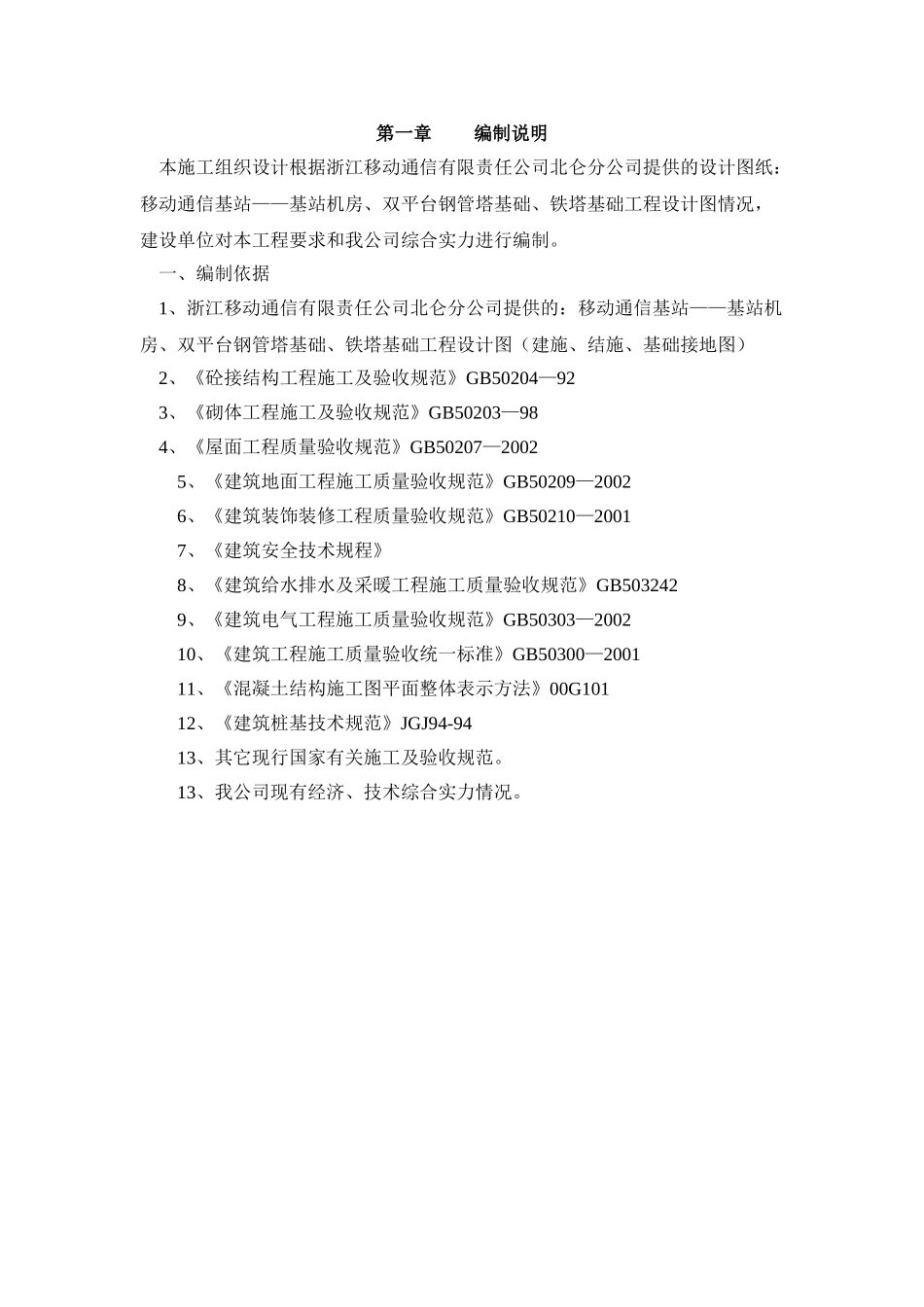

第一章编制说明本施工组织设计根据浙江移动通信有限责任公司北仑分公司提供的设计图纸：移动通信基站——基站机房、双平台钢管塔基础、铁塔基础工程设计图情况，建设单位对本工程要求和我公司综合实力进行编制。一、编制依据1、浙江移动通信有限责任公司北仑分公司提供的：移动通信基站——基站机房、双平台钢管塔基础、铁塔基础工程设计图（建施、结施、基础接地图）2、《砼接结构工程施工及验收规范》GB50204—923、《砌体工程施工及验收规范》GB50203—984、《屋面工程质量验收规范》GB50207—20025、《建筑地面工程施工质量验收规范》GB50209—20026、《建筑装饰装修工程质量验收规范》GB50210—20017、《建筑安全技术规程》8、《建筑给水排水及采暖工程施工质量验收规范》GB5032429、《建筑电气工程施工质量验收规范》GB50303—200210、《建筑工程施工质量验收统一标准》GB50300—200111、《混凝土结构施工图平面整体表示方法》00G10112、《建筑桩基技术规范》JGJ94-9413、其它现行国家有关施工及验收规范。13、我公司现有经济、技术综合实力情况。第二章工程概况工程名称：宁波移动通信基站工程工程位置：宁波全地区设站地建设单位：浙江移动通信责任有限公司宁波分公司设计单位：宁波市明州建筑设计研究院浙江省邮电规划设计研究院有限公司机械工业第二设计研究院双平台钢管塔基础本基础为45米双平台钢管塔基础。基础混凝土为C25，垫层C10。桩身为水下C25砼。单塔基础设4根灌注桩，桩径：800mm。单桩承载力设计值1433.2KN，单桩抗拔力1233.3KN。因为本工程分布地域广，桩长根据各站址地质情况及设计承载力要求确定桩长，桩伸入持力层1000mm，桩顶超灌长度1500mm。铁塔现浇钢筋砼浅基础本基础为现浇钢筋混凝土阶梯基础，混凝土标号C20。根据本工程各基站所处位置地质情况不同，基础埋深要根据站址情况和设计要求的地基承载力标准值：500KN/m2具体设置，回填土分层夯实，容重大于16KN/m3若地基过于软弱则要根据实际情况改设桩基础。机房结构类型：一层砖混结构；设防烈度：六度；抗震等级：三级；结构安全等级：二级；耐火等级：二级。室内装饰：1.地面、200厚片石100厚素混凝土水泥砂浆找平层上铺400×400耐磨地砖（白色）。，2.外墙装饰：PT500乳白色涂料。3.内墙装饰：PT300白色乳胶漆。4顶棚做法：801建筑胶水＋白水泥刮腻子两道＋涂料。5.屋面做法：（自上而下）防水材料：SBS改性沥青防水卷材，4mm厚聚脂，20厚1：3水泥砂浆找平，现浇钢筋混凝土板。第三章双平台钢管塔基础施工方案1、施工条件该工程因各站点分布比较广，站址具体位置不够明确，因此具体的场地情况复杂程度，和交通情况施工用电用水条件亦不明确。所以施工单位需要甲方和设计单位的积及配合克服各种预知及未知的种种困难。因地制宜、因时制宜的安排建筑材料的采购、施工机具及施工人员的组织。在保证工程质量的前提下做的“节”“快”“省”。2、基础概况本基础为45米双平台钢管塔基础。基础混凝土为C25，垫层C10。桩身为水下C25砼。单塔基础设4根灌注桩，桩径：800mm。单桩承载力设计值1433.2KN，单桩抗拔力1233.3KN。因为本工程分布地域广，桩长根据各站址地质情况及设计承载力要求确定桩长，桩伸入持力层1000mm桩顶超灌长度1500mm。2、基础工程施工顺序定位→灌注桩施工→挖基坑→砍桩头清理桩头→验坑→筑垫层、砌砖胎模→绑扎钢筋、支木模、地脚螺栓埋设→浇筑砼→土方回填。第一节钻孔灌注桩施工桩基施工采用回旋钻机成孔，计划每站安排1台钻机进行施工，具体步骤如下：（1）、场地准备：根据桩基设计的平面尺寸，钻机数量以及配合施工的其它机器等，采取搭设工作平台等施工方法。（2）、施工放样：根据塔基桩位及机房位置，以及钻孔桩布置形式，经纬仪及钢尺放出每根桩准确位置，并做出明显标记，呈报放样资料，并经监理工程师答认，确认无误后，打设控制桩，以便在施工中检测，此后方可开钻施工。3、下沉埋设钢护筒：钻孔时采且钢护筒，其长度应适应钻孔地基条件，保证孔口不使表面水进入钻孔，并保证钻孔内的泥浆高程，基本要求如下：护筒应坚实，不漏水，内径应比桩径稍大，一般比桩径宜大20...
