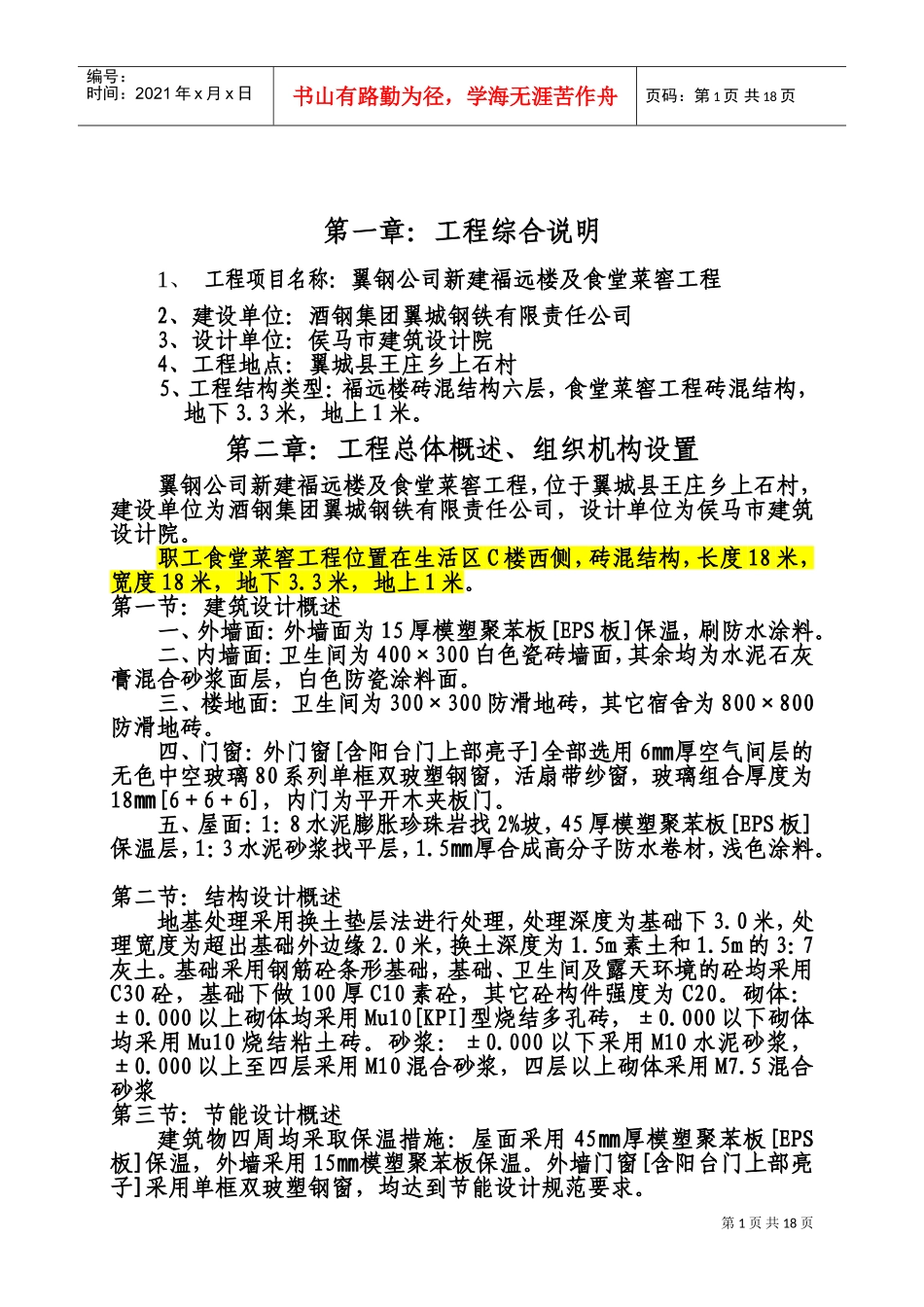

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页第一章：工程综合说明1、工程项目名称：翼钢公司新建福远楼及食堂菜窖工程2、建设单位：酒钢集团翼城钢铁有限责任公司3、设计单位：侯马市建筑设计院4、工程地点：翼城县王庄乡上石村5、工程结构类型：福远楼砖混结构六层，食堂菜窖工程砖混结构，地下3.3米，地上1米。第二章：工程总体概述、组织机构设置翼钢公司新建福远楼及食堂菜窖工程，位于翼城县王庄乡上石村，建设单位为酒钢集团翼城钢铁有限责任公司，设计单位为侯马市建筑设计院。职工食堂菜窖工程位置在生活区C楼西侧，砖混结构，长度18米，宽度18米，地下3.3米，地上1米。第一节：建筑设计概述一、外墙面：外墙面为15厚模塑聚苯板[EPS板]保温，刷防水涂料。二、内墙面：卫生间为400×300白色瓷砖墙面，其余均为水泥石灰膏混合砂浆面层，白色防瓷涂料面。三、楼地面：卫生间为300×300防滑地砖，其它宿舍为800×800防滑地砖。四、门窗：外门窗[含阳台门上部亮子]全部选用6厚空气间层的㎜无色中空玻璃80系列单框双玻塑钢窗，活扇带纱窗，玻璃组合厚度为18㎜[6＋6＋6]，内门为平开木夹板门。五、屋面：1：8水泥膨胀珍珠岩找2%坡，45厚模塑聚苯板[EPS板]保温层，1：3水泥砂浆找平层，1.5厚合成高分子防水卷材，浅色涂料㎜。第二节：结构设计概述地基处理采用换土垫层法进行处理，处理深度为基础下3.0米，处理宽度为超出基础外边缘2.0米，换土深度为1.5m素土和1.5m的3：7灰土。基础采用钢筋砼条形基础，基础、卫生间及露天环境的砼均采用C30砼，基础下做100厚C10素砼，其它砼构件强度为C20。砌体：±0.000以上砌体均采用Mu10[KPI]型烧结多孔砖，±0.000以下砌体均采用Mu10烧结粘土砖。砂浆：±0.000以下采用M10水泥砂浆，±0.000以上至四层采用M10混合砂浆，四层以上砌体采用M7.5混合砂浆第三节：节能设计概述建筑物四周均采取保温措施：屋面采用45厚模塑聚苯板㎜[EPS板]保温，外墙采用15模塑聚苯板保温。外墙门窗㎜[含阳台门上部亮子]采用单框双玻塑钢窗，均达到节能设计规范要求。第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页第四节：安装设计概述一、给排水：给水采用PPR-S5系列冷水管，热熔连接，消火栓给水管采用内外壁热锓镀锌钢管，排水管采用PVC-U新型复合[低噪音]排水管，承插粘接，特种胶封口。二、采暖：采暖管道均为热镀锌钢管DN<32的管道螺纹连接，DN>32的管道采用焊接，散热器选用辐射对流散热器TFD1[II]-0.9/6-6。三、电器：本工程电器包括：配电系统、有线电视、电话系统、消火栓系统及防雷接地。供电电源：三级负荷由室外的变配电室引入380/220三项五线电源供电，照明配电导线采用BV-0.45/0.75KV-2.5聚氯乙烯绝缘导线，穿㎜PVC管敷设，TN-C-S系统接地。第五节：组织机构设置（附表）第三章：施工段划分、分段进度计划第一节：施工分段划分编制施工准备—土方工程—基础工程—主体结构—屋面工程—室内外装修—安装工程—室外工程—扫尾工作—竣工验收。初期以主体结构为先导，实施平面分段立体分层，同步流水的施工方法。主体结构到三层后，室内粗装修开始由下而上单向跟进，交叉施工，主体封项后，室内外装修工作全面展开，迅速做出样板间、样板块，组织员工现场交流学习、交底。而后装修工程从上向下循序渐进，实行专业化施工，成为进度的主线，安装工程在时间和空间上充分紧凑搭接循序渐进，严格交接班制度，相互爱护成品，避免交叉污染。施工原则：按照先地下，后地上，先土建，后安装，先结构，后装修，样板先行，推广在后的原则，在本工程开展总体平行立体交叉施工作业。充分确保施工进度保证工期。第二节、分段施工工期计划本工程计划年月日开工，年月日竣工。工期天其中基础：天，主体：天，屋面：天，室内外装修天，安装室内装饰完后天，室外工程：天，交工收尾天。第三节、施工组织本工程采取项目经理负责制、落实全面质量管理。为确保工程快速连续施工，公司决定由胡国庆担任项目经理，李志勇担任项目技术负责人，下设施工员、质检员、材料员、安全员、预算员、机...
