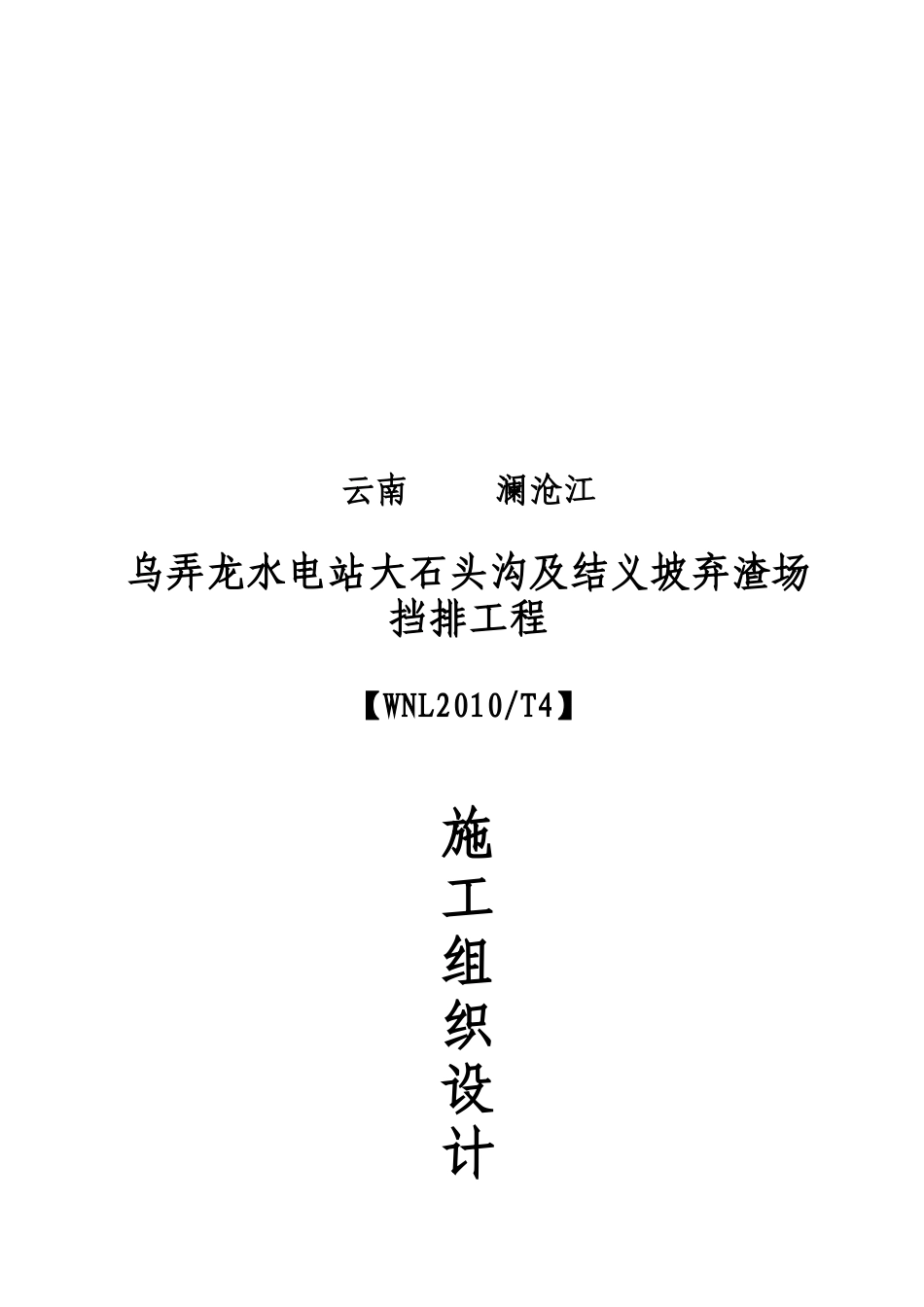

云南澜沧江乌弄龙水电站大石头沟及结义坡弃渣场挡排工程【WNL2010/T4】施工组织设计编制单位：云南浩立建筑安装工程有限公司编制：审核：批准：编制时间：二〇一〇年九月二十一日目录1.概述1.1工程概况乌弄龙水电站位于云南省迪庆州维西县巴迪乡境内的澜沧江上游河段上，是澜沧江上游河段规划7个梯级电站中的第2级电站，上游为古水水电站，下接里底水电站。为满足电站施工开挖弃渣堆放的需要，电站主体施工布置了8个弃渣堆放场，本标段涉及大石头沟和结义坡两个弃渣场。大石头沟弃渣场位于坝址上游左岸约6.3km大石头村台地，高程约1830m～1901m，占地面积约7.1万m2，计划弃渣170余万m3，弃渣道路主要利用德—维公路，渣场最终顶高程1900.80m，为满足堆渣需要，设计中采用钢筋混凝土箱涵对场地中部的大石头沟沟道洪水进行导排，然后在场区前缘修筑浆砌石挡渣墙后再行弃渣。结义坡渣场位于坝址上游左岸结义坡，距坝址约1.0km，渣场面积约8.1万m2，渣场容量105.00万m3，规划弃渣量100.00万m3（松方）。弃渣道路主要利用德—维公路，渣场最终顶高程1900.80m，为满足堆渣需要，设计中采用隧洞对场地中部的结义坡沟道洪水进行导排，然后在场区前缘修筑浆砌石挡渣墙后再行弃渣。本工程于计划于2010年9月1日开工，至2011年3月31日完工，总工期7个月。1.1.1主要指标（1）、大石头渣场：大石头渣场构筑物主要由箱涵和浆砌石挡土墙构成，其中箱涵全长454m，为一双孔箱涵，箱涵内孔尺寸为2*3.2m，钢筋混凝土结构，外部尺寸为6.4*4.8m。挡墙高度在4m左右，全长779.3m，分为两期施工，其中一期先施工涵洞下游侧395m。（2）、结义坡渣场结义坡渣场构筑物主要由排水隧洞、泄槽及浆砌石挡土墙构成，其中排水隧洞全长313.65m，门洞型断面，断面尺寸为2.5*3.5m，其中K0+000-K0+099.77段和K0+268.65-K0+313.65段需进行混凝土衬砌，其余部分采用混凝土锚喷护壁。泄水槽断面尺寸为2.5*2m，全长163.45m，钢筋混凝土结构。浆砌石挡墙高度在4m左右，一期浆砌石挡墙全长约389m。1.1.2主要工程量工程量清单表1-1分组名称：大石头沟弃渣场排洪工程项目编号项目名称单位工程量备注一排洪工程1-2-1土方开挖m3193021-2-2石方开挖m3103931-2-3锚杆（φ=25mm、l=4.5m）根4731-2-4混凝土（C25W6F50（二））m385421-2-5钢筋t8951-2-6浆砌石挡墙（M7.5）m31261-2-7止水（651橡胶止水）m10221-2-8泡沫板（厚1cm）m2958二一期挡护工程1-2-9土方开挖m39501-2-10石方开挖m32401-2-11浆砌石挡墙（M7.5）m331971-2-12泡沫板（厚1cm）m23331-2-13干砌石m310561-2-14土工布m228181-2-15PVC排水管（φ=80mm）m812工程量清单表1-2分组名称：结义坡弃渣场挡排工程项目编号项目名称单位工程量备注一排洪工程2-2-1土方开挖m325522-2-2石方开挖m35667工程量清单表1-1分组名称：大石头沟弃渣场排洪工程项目编号项目名称单位工程量备注一排洪工程1-2-1土方开挖m3193021-2-2石方开挖m3103931-2-3锚杆（φ=25mm、l=4.5m）根4731-2-4混凝土（C25W6F50（二））m385421-2-5钢筋t8951-2-6浆砌石挡墙（M7.5）m31261-2-7止水（651橡胶止水）m10221-2-8泡沫板（厚1cm）m2958二一期挡护工程1-2-9土方开挖m39501-2-10石方开挖m32401-2-11浆砌石挡墙（M7.5）m331971-2-12泡沫板（厚1cm）m23331-2-13干砌石m310561-2-14土工布m228181-2-15PVC排水管（φ=80mm）m8122-2-3石方洞挖m338962-2-4洞衬混凝土（C25）（二）m39792-2-5隧洞喷混凝土m219692-2-6泄槽结构混凝土（C25（二））m37562-2-7泄槽回填混凝土（C10）m3252-2-8隧洞衬砌钢筋t62.87工程量清单表1-1分组名称：大石头沟弃渣场排洪工程项目编号项目名称单位工程量备注一排洪工程1-2-1土方开挖m3193021-2-2石方开挖m3103931-2-3锚杆（φ=25mm、l=4.5m）根4731-2-4混凝土（C25W6F50（二））m385421-2-5钢筋t8951-2-6浆砌石挡墙（M7.5）m31261-2-7止水（651橡胶止水）m10221-2-8泡沫板（厚1cm）m2958二一期挡护工程1-2-9土方开挖m39501-2-10石方开挖m32401-2-11浆砌石挡墙（M7.5）m331971-2-12泡沫板（厚1cm）m23331-2-13干砌石m310561-2-14土工布m228181-2-15PVC排水管（φ=80mm）m8122-2-9泄槽衬...
