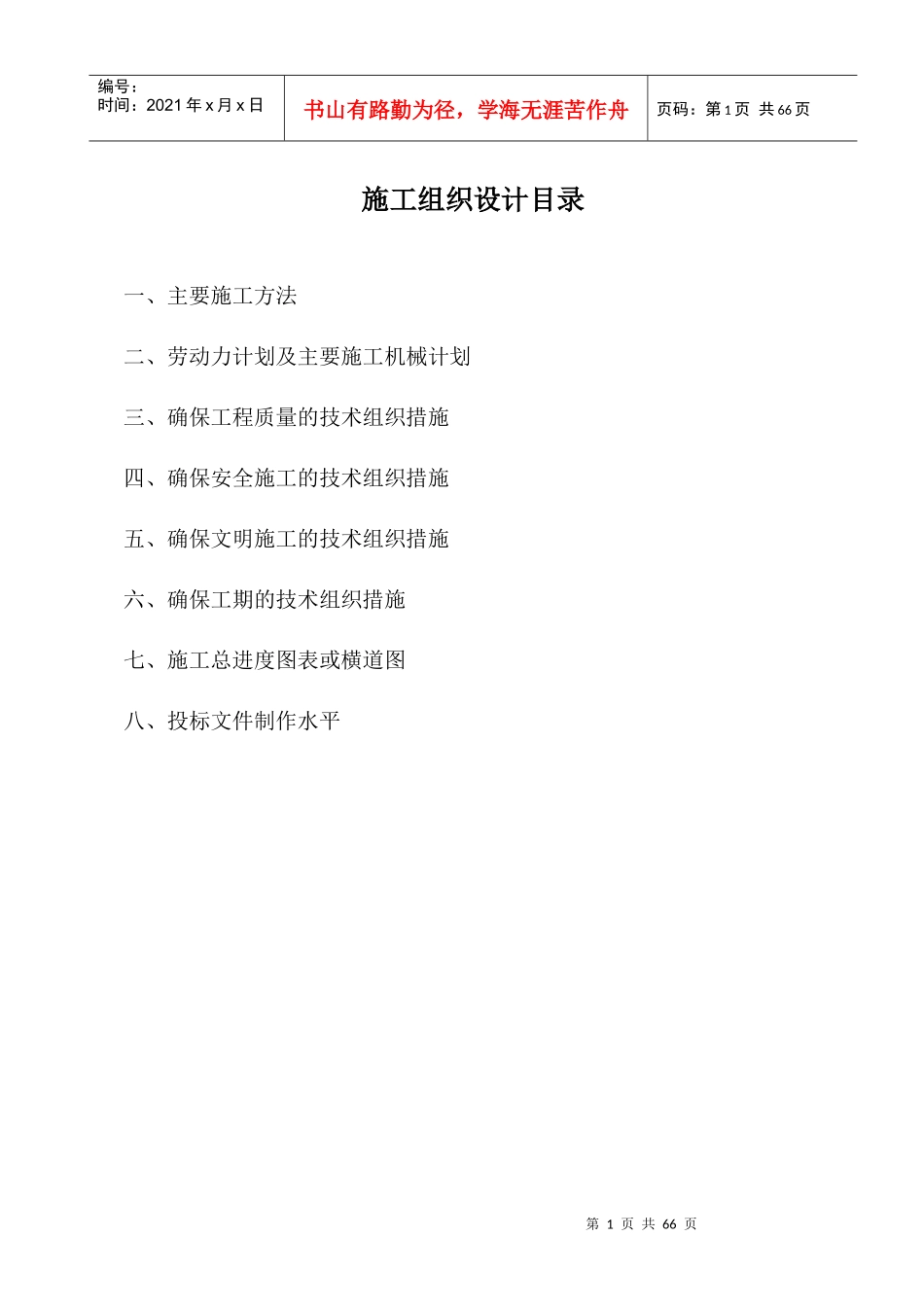

第1页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共66页施工组织设计目录一、主要施工方法二、劳动力计划及主要施工机械计划三、确保工程质量的技术组织措施四、确保安全施工的技术组织措施五、确保文明施工的技术组织措施六、确保工期的技术组织措施七、施工总进度图表或横道图八、投标文件制作水平第2页共66页第1页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共66页编制说明一、编制目的本施工组织设计体现了本工程施工的总体构思和部署，遵照技术管理程序，在图纸会审之后，按照施工组织设计确定的原则，编制详细的单项施工方案设计，用以指导施工，确保本工程优质高速的建成。二、编制依据1、设计委托书和上级机关批准文件及委托合同2、中华人民共和国颁布的、现行的建筑结构和建筑施工，设备安装施工的各类规程、规范及验评标准依照、建设部《工程建设标准强制性条文》的规定：《建筑结构荷载规范》GB50009-2001《钢结构设计规范》GB50017-2003《钢结构工程施工及验收规范》GB50205-2001《建筑钢结构焊接规程》JGJ81-2002《建筑抗震设计规范》GB50011-2001《门式刚架轻型房屋钢结构技术规程》CECS102：2002《建筑地基基础设计规范》GB50007-2002《建筑地基基础技术规范》DB42-242-2003《建筑地基处理技术规范》JGJ79-2002第3页共66页第2页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共66页《砼结构设计规范》GB50010-20024、江苏省有关建筑工程管理、市政管理、环境保护等地方性法规及规定。三、编制原则1、严格遵守现行的技术规范、施工规程和质量评定与验收标准。2、坚持技术先进性、科学合理性、经济适用性与实事求是相结合。四、编制内容江苏徐州睢宁桃园“蔬菜大棚”工程土建、钢结构安装工程的全部内容。第一章工程概况该工程设计新颖独特，外型美观、典雅大方，使用功能齐全。位于江苏徐州睢宁桃园，施工现场“三通一平”及规划红线图均已完成，前期准备工作全部就绪。第一节建筑特征该工程为蔬菜大棚，造型优美。建筑檐口高度为3.3米，建筑面积736平方米，室内外高差0.300米。本工程建筑特征为：1、屋面板采用采光板。2、地面做法：挖运渣土0.50m，换填素土0.50m。第4页共66页第3页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共66页3、墙面面层粉20厚水泥砂浆,墙厚240mm。第二节结构特点本工程上部为钢架结构，抗震设防裂度为六度，设计地震基本加速度为0.10g，设计地震分组为第一组，建筑抗震类别为丙类，建筑耐火等级为二级，结构设计使用年限为50年。本工程材料分为：1、主钢架梁柱及檩条等用材为Q235B级钢，Q235钢材屈服强度fy≥235N/mm2Œ，钢材的化学成份和力学性能应符合GB/T1591-1994或GB/T700-1988及有关标准的要求；钢材的屈服强度实测值与抗拉强度实测值的比值不应大于0.85；钢材应有明显的屈服台阶，且伸长率应大于20%；钢材应有良好的可焊性和合格的冲击韧性2、屋面板采用采光板3、焊接材料：主钢构手工焊接时，Q235钢材，采用E4301~E4312系列焊条；Q345钢材之间焊接，采用E5003~E5016系列焊条，且应符合《低合金钢焊条》(GB/T5118-1995)的要求。自动焊接或半自动焊接时采用的焊丝和焊剂，应与主体金属的强度相匹配。焊丝应符合现行标准《熔化焊用钢丝》(GB/T14957-1994)或《气体保护焊用钢丝》(GB/T14958-1994)的规定。具体可由施工单位根据焊机选用。4、普通螺栓应按GB5780-1986选购，永久螺栓须采用防松动垫圈5、锚栓采用Q235钢制作。第5页共66页第4页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共66页基础工程：本工程基础采用钢筋砼独立柱基，砼强度等级：C25。钢筋采用HPB235（φ）强度设计值为210KN/MM2、HRB335（Φ），强度设计值为300KN/MM2。钢筋净保护层厚度：40mm。基底垫100厚碎石干铺垫层碎石干铺垫层上垫100厚C15素混凝土垫层独立基础施工完成后，应及时回填土，独立基础周边土及首层地面下土层（填土）应分层夯实。基础施工时要结合电施图纸的避雷设计在指定的框架柱与其独...
