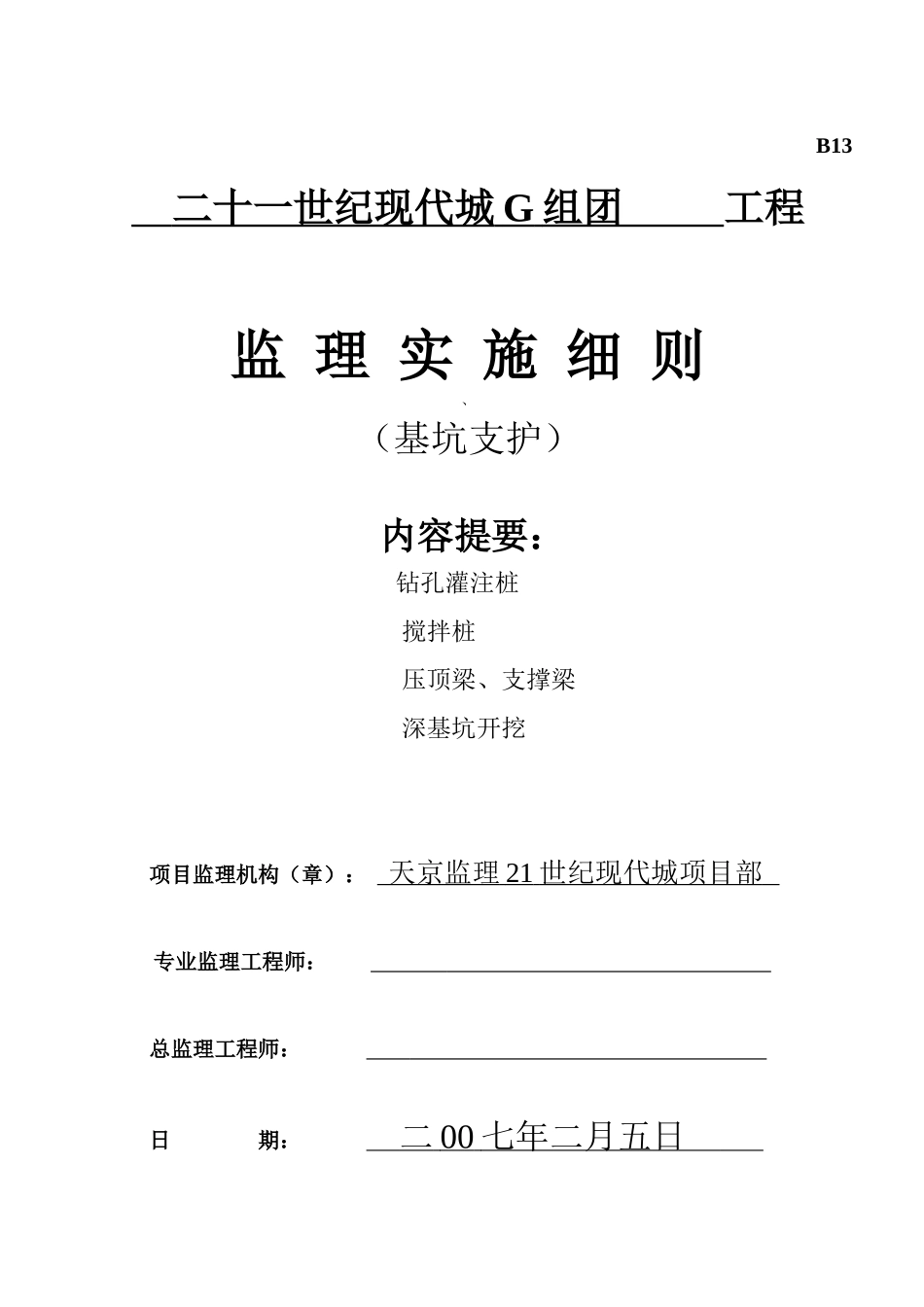

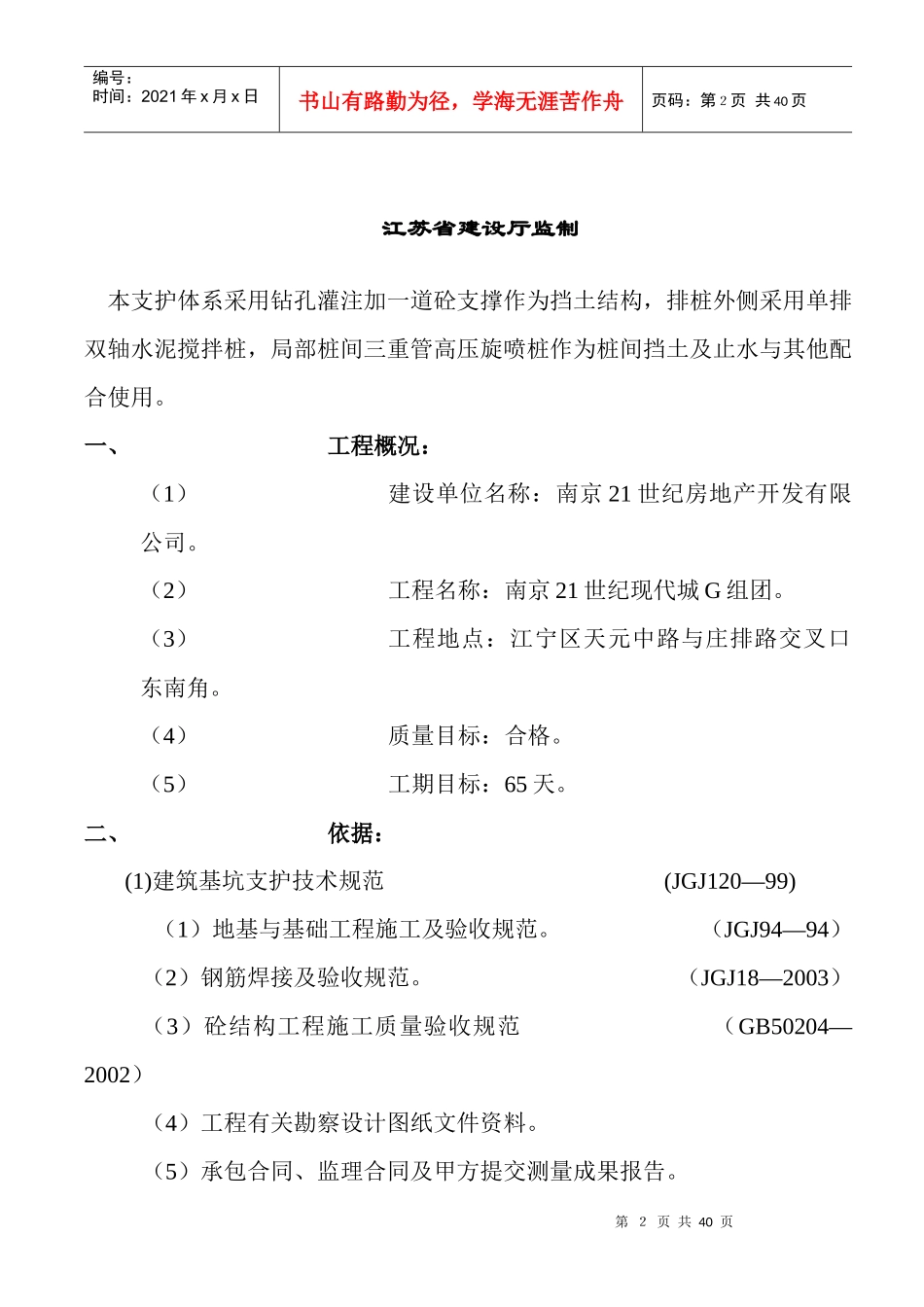

B13二十一世纪现代城G组团工程监理实施细则、（基坑支护）内容提要：钻孔灌注桩搅拌桩压顶梁、支撑梁深基坑开挖项目监理机构（章）：天京监理21世纪现代城项目部专业监理工程师：总监理工程师：日期：二00七年二月五日第２页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第２页共40页江苏省建设厅监制本支护体系采用钻孔灌注加一道砼支撑作为挡土结构，排桩外侧采用单排双轴水泥搅拌桩，局部桩间三重管高压旋喷桩作为桩间挡土及止水与其他配合使用。一、工程概况：（1）建设单位名称：南京21世纪房地产开发有限公司。（2）工程名称：南京21世纪现代城G组团。（3）工程地点：江宁区天元中路与庄排路交叉口东南角。（4）质量目标：合格。（5）工期目标：65天。二、依据：(1)建筑基坑支护技术规范(JGJ120—99)（1）地基与基础工程施工及验收规范。（JGJ94—94）（2）钢筋焊接及验收规范。（JGJ18—2003）（3）砼结构工程施工质量验收规范（GB50204—2002）（4）工程有关勘察设计图纸文件资料。（5）承包合同、监理合同及甲方提交测量成果报告。第３页共40页第２页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第３页共40页三、强制性条文：本节引用《建筑桩基技术规范》JGJ94-94第6.1.3、6.1.6、6.2.3、6.2.13、6.3.18、7.2.1条款。条文要求成桩机械必须经鉴定合格，不合格机械不得使用。基桩轴线的控制点和水准基点应设在不受施工影响的地方，妥善保护，施工中应经常复测。成孔设备就位后，必须平正稳固，为准确控制成孔深度，在桩架或桩管上应设置控制深度的标尺，以便在施工中进行观测记录。本节引用《建筑基坑支护技术规程》JGJ120-99第3.7.1、3.7.2、3.7.3、3.7.5、4.7.4、7.3.2条款。条文要求基坑开挖应根据支护结构设计降排水要求，确定开挖方案；基坑边界周围地面应设排水沟，且应避免漏水、渗水进入坑内；基坑周边严禁超堆荷载；基坑开挖过程中，应采取措施防止碰撞支护结构、工程桩或挪动基底原状土；支撑结构的安排与拆除顺序，应同基坑支护结构的设计计算工况相一致，必须严格遵守先支撑后开挖的原则；钢支撑安装完毕后，应及时检查各节点的连接状况，经确认符合要求后方可施加预压力，预压力的施加应在支撑的两端同步对称进行。拱墙水平方向施工的分段长度不应超过12m，通过软弱土层时分段长度不宜超过8m。搅拌桩应在成桩后7d内用轻便触探器钻取桩身加固土样，观察搅拌均匀程度，同时根据轻便触探击数用对比法判断桩身强度，检验数量不少于2%；经触探检验对桩身强度有怀疑的桩应钻取桩身芯样，制成试块并测定桩身强度；场地复杂或施工有问题的桩应进行单桩载荷试验，检验其承受力。第４页共40页第３页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第４页共40页钻孔灌注桩监理要求一、钻孔灌注桩监理工作的特殊性一般来说，对施工质量，大部分工程内容随时都可用肉眼直接观察到，容易发现问题。但是钻孔灌注桩的施工则不同，它基本上是全隐蔽施工，工序环节多而节奏快，一根桩通常在一天之内完成其十几道工序，稍有不慎即可因某个环节不足而造成事故，一旦发生事故也不一定当时就能察觉，就是发现了也不一定处理得了，这就要求将整个施工过程置于严格的监督、管理之下，不能放任自由。严格的全过程监理是对每一根桩的每一道重要工序都实行验收签证制度（所谓验收签证是要对数据的测量进行监督或亲自测而不仅仅是从书面资料上认可数据），对一般的工序环节实行抽查监督制度，建立每一根桩的单桩验收制度，对一切进入现场的原材料都要核验质保书、复试合格报告和实物后才允许投入使用。这样就将大部分施工过程置于有效的控制之下必定可以大大降低事故发生的概率。根据实践经验，需要验收签证的工序环节至少有：（1）护筒埋设质量及中心偏差是否满足要求。（2）终孔孔深及第一次清孔的质量。（3）钢筋笼制作质量及下笼、焊接质量。（4）第二次清孔后的沉渣厚度和泥浆比重。（5）混凝土制作质量与灌注过程。第５页共40页第４页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第５...
