基础设施施工组织设计(DOC37页)VIP免费

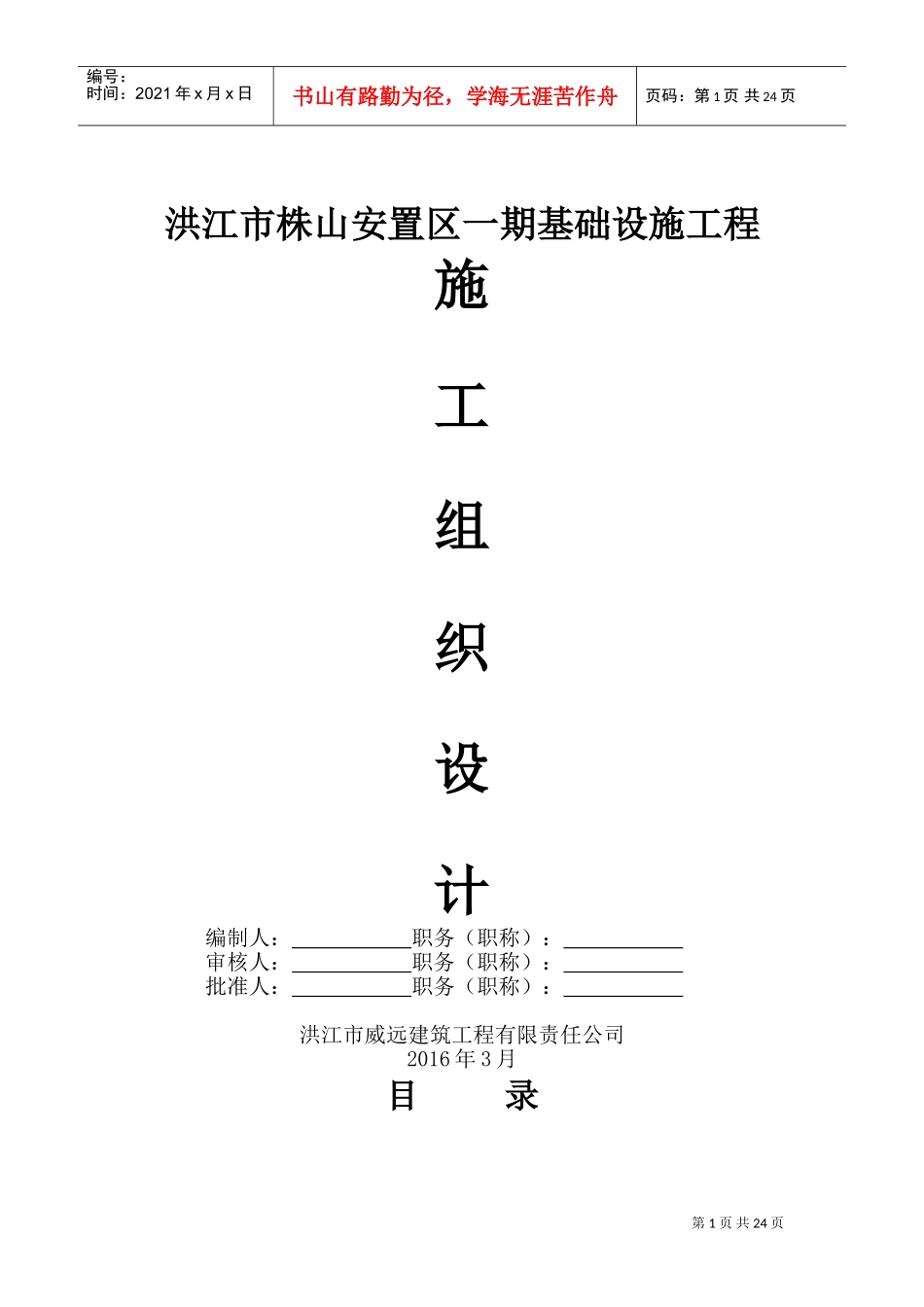

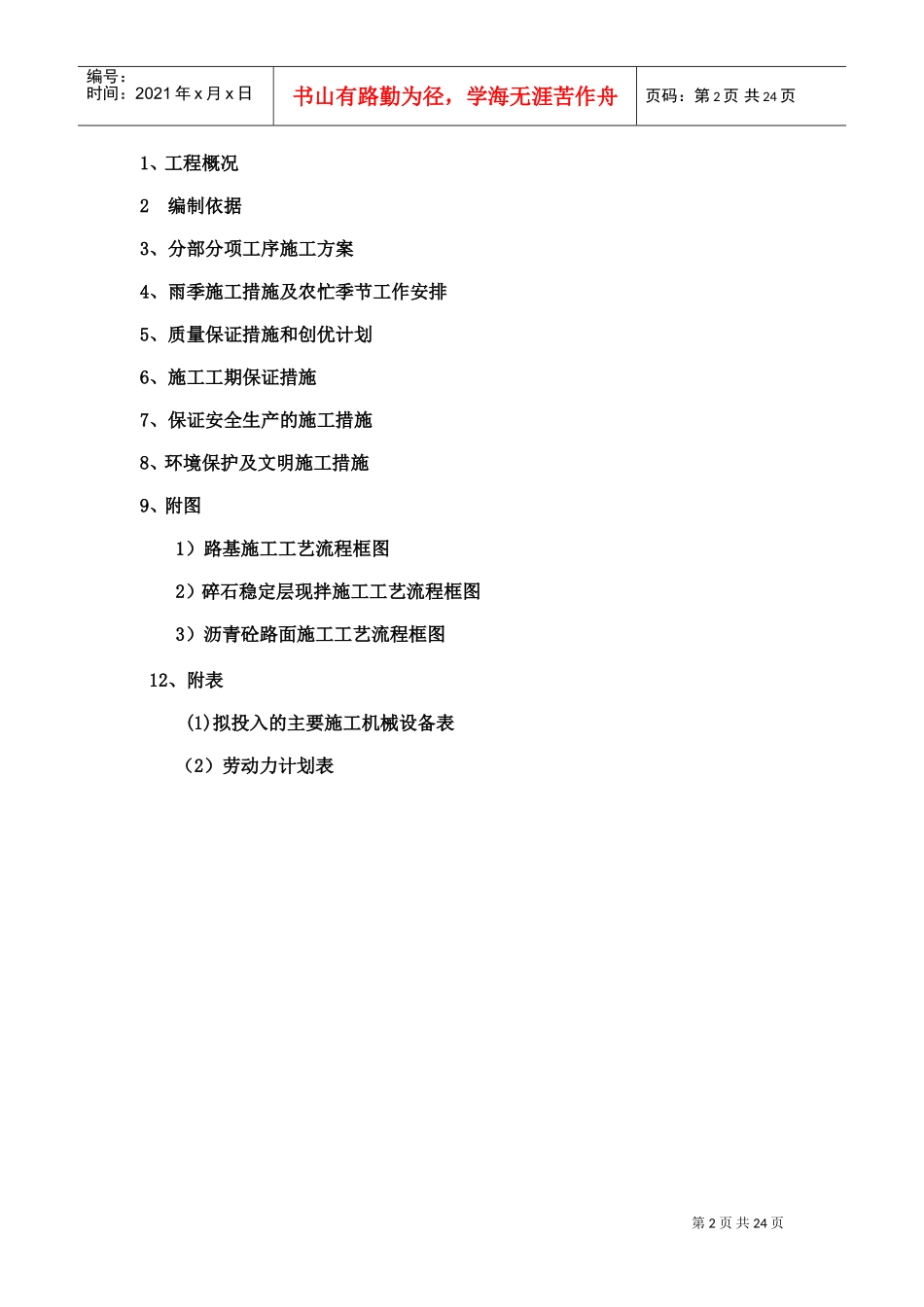

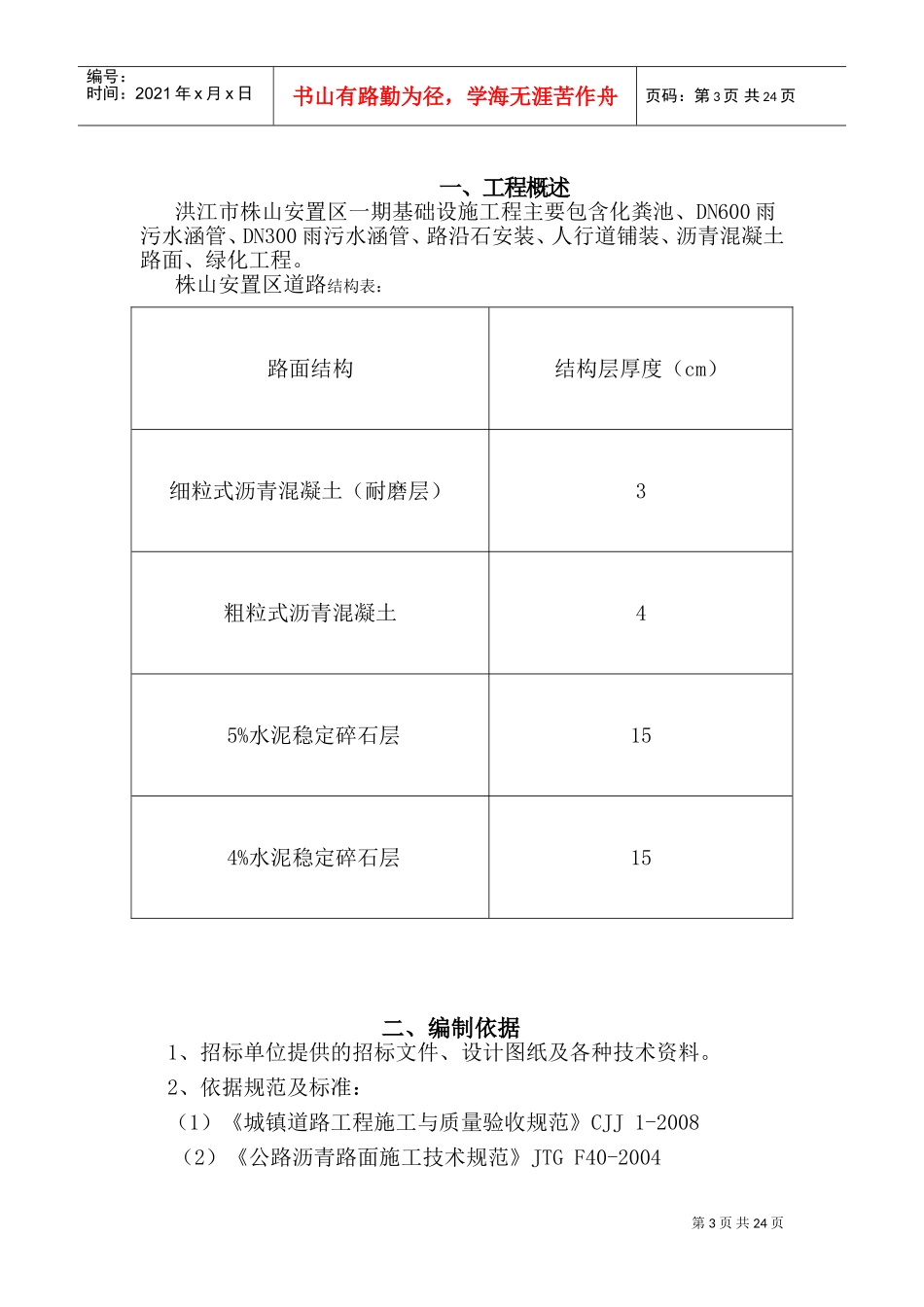

第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页洪江市株山安置区一期基础设施工程施工组织设计编制人：职务（职称）：审核人：职务（职称）：批准人：职务（职称）：洪江市威远建筑工程有限责任公司2016年3月目录第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页1、工程概况2编制依据3、分部分项工序施工方案4、雨季施工措施及农忙季节工作安排5、质量保证措施和创优计划6、施工工期保证措施7、保证安全生产的施工措施8、环境保护及文明施工措施9、附图1）路基施工工艺流程框图2）碎石稳定层现拌施工工艺流程框图3）沥青砼路面施工工艺流程框图12、附表(1)拟投入的主要施工机械设备表（2）劳动力计划表第3页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共24页一、工程概述洪江市株山安置区一期基础设施工程主要包含化粪池、DN600雨污水涵管、DN300雨污水涵管、路沿石安装、人行道铺装、沥青混凝土路面、绿化工程。株山安置区道路结构表：路面结构结构层厚度（cm）细粒式沥青混凝土（耐磨层）3粗粒式沥青混凝土45%水泥稳定碎石层154%水泥稳定碎石层15二、编制依据1、招标单位提供的招标文件、设计图纸及各种技术资料。2、依据规范及标准：（1）《城镇道路工程施工与质量验收规范》CJJ1-2008（2）《公路沥青路面施工技术规范》JTGF40-2004第4页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共24页（3）《公路路面基层施工技术细则》JTJF20-2015（4）《公路路基施工技术规范》JTGF10-2006(5)《市政排水管道工程及附属设施》06MS201（6）《给排水管道工程施工及验收规范》GB50268-2008（7）《城市绿化工程施工及验收规范》CJJ/T82-99（8）《园林绿化施工规范》DB4403001／T8－99（9）《园林绿化管养规范》DB4403001/T6-99其他现行的有关建筑工程设计、施工及安装的技术标准、设计规范和验收规范，以及“建设工程质量管理条例”、“建设工程强制性标准”，“建设工程标准强制性条文”，建筑施工安全检查标准等有关文件、规定、技术交底等有关技术说明。3、通过实地考察和调查所掌握的资料和信息，结合我公司的综合施工能力、技术实力、现有的机械设备生产能力以及近年来参加类似工程所累的施工经验。三、分部分项工序施工方案本项目主要工程为排水工程、道路工程及绿化工程。排水工程主要为新建雨污水管道；道路工程主要为沥青混凝土路面；绿化工程主要为乔灌木类和地被类。新建雨污水系统均采用双侧布置，主管道采用一级钢筋混凝土管。管道基础采用180°混凝土基础做法采用标准图集06MS201-1-17；雨水口支管管材采用一级钢筋混凝土管，做法采用06MS201-1-23；检查井及雨水口主要做法采用06MS201-3-33页标准图集。道路工程设计断面为6米行车道，采用3㎝细粒式沥青混凝土（耐磨层），粗粒式沥青混凝土4㎝厚，5%水泥稳定碎石层15㎝厚，4%水泥稳定碎石层15㎝厚，土路基压实（95%压实度）。（一）排水工程施工1、主要施工工序：放线定位→沟槽开挖→管道基础→下管稳管→砌检查井→回填夯实。2、施工方案1）测量放线以甲方提供的控制点为基准，在道路附近布设控制桩用以控制管道中心线及检查井井位；以甲方提供的高程点用水准仪进行往返观测，第5页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共24页将基准点引测至现场控制桩上。施工中再通过控制桩测放出管线中线及井位，沿管道增设水准控制点，施工中保护好控制点。2）沟槽开挖采用挖掘机开挖，人工配合修整，根据土质情况放坡，土质为砂土或有填土的应加大坡度，单侧放土于人行道一侧，距沟槽边缘1m，控制挖深，严防超挖，如发生超挖现象，用石渣土回填夯实。挖掘机开挖时派专人指挥，确保安全施工。3）砼管道基础基槽经处理后浇筑砼基础。振捣器振实。砼基础采用自拌砼，振捣器或插入式振捣器振捣。砼浇筑要严格按照规范施工，保障拌和质量，振捣密实。三角填缝按设计要求处理好管底接合处，填满捣实三角部位。4）下管下管：机械下管，人工辅助，下管前对检查井部...
