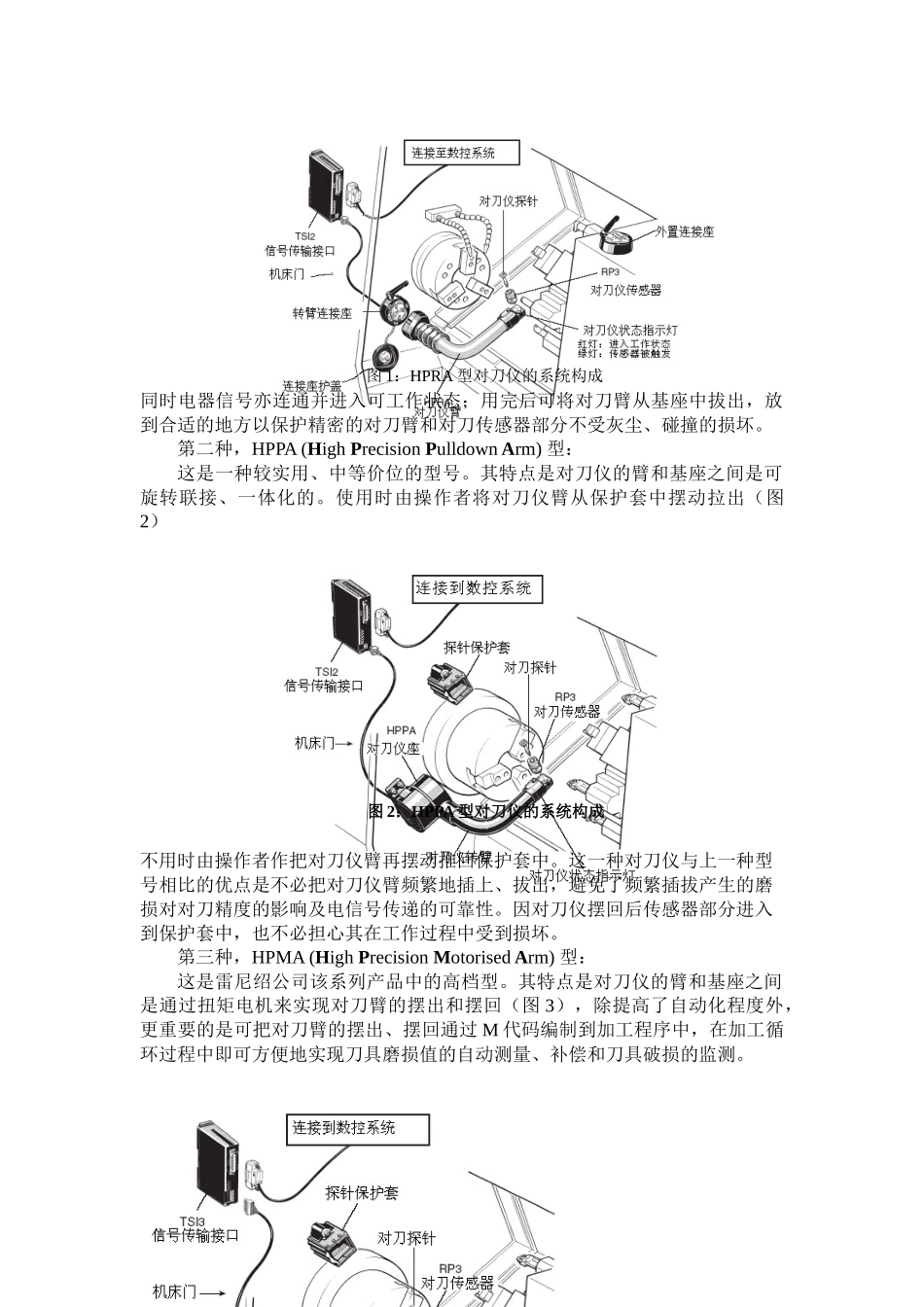

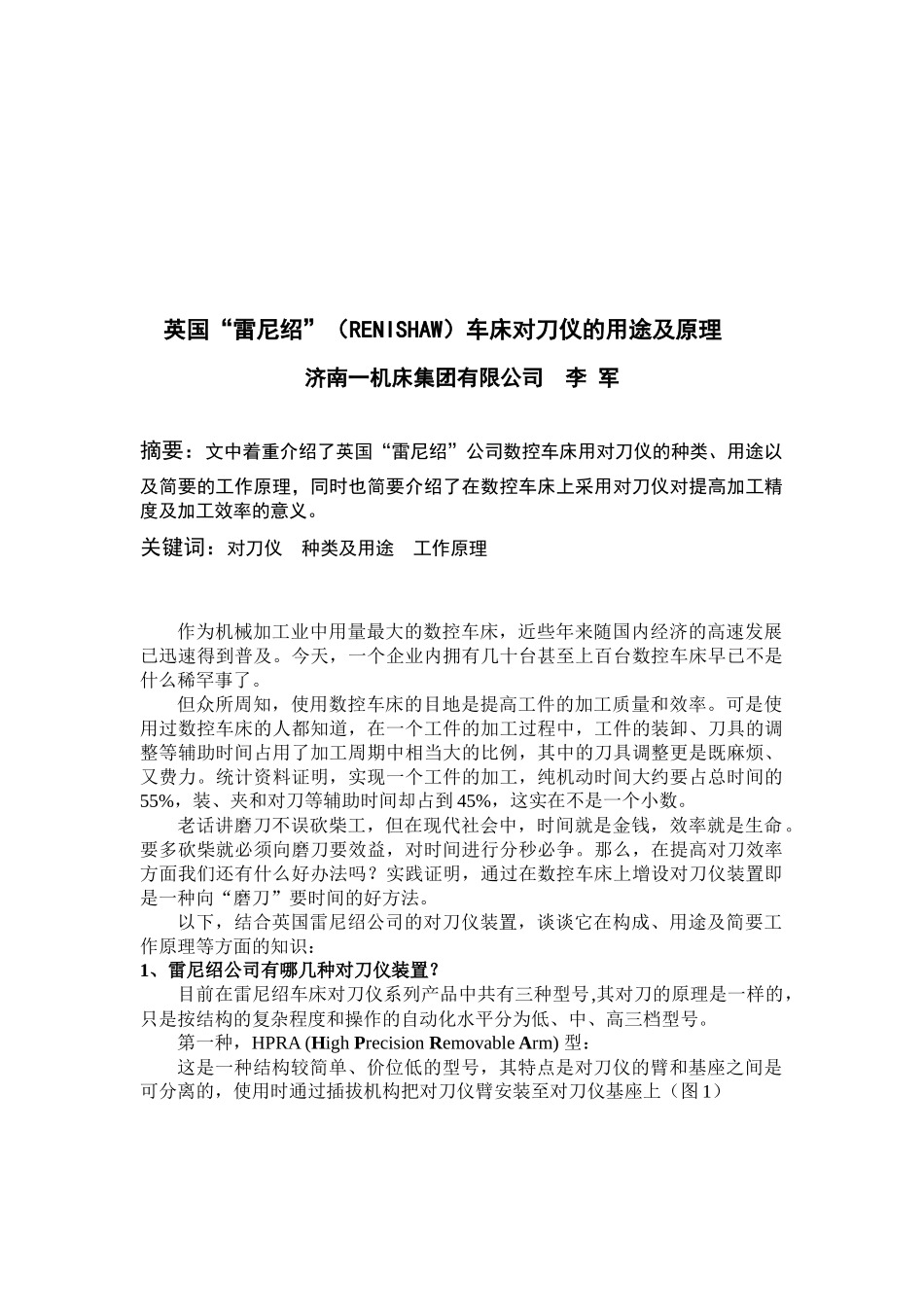

英国“雷尼绍”（RENISHAW）车床对刀仪的用途及原理济南一机床集团有限公司李军摘要：文中着重介绍了英国“雷尼绍”公司数控车床用对刀仪的种类、用途以及简要的工作原理，同时也简要介绍了在数控车床上采用对刀仪对提高加工精度及加工效率的意义。关键词：对刀仪种类及用途工作原理作为机械加工业中用量最大的数控车床，近些年来随国内经济的高速发展已迅速得到普及。今天，一个企业内拥有几十台甚至上百台数控车床早已不是什么稀罕事了。但众所周知，使用数控车床的目地是提高工件的加工质量和效率。可是使用过数控车床的人都知道，在一个工件的加工过程中，工件的装卸、刀具的调整等辅助时间占用了加工周期中相当大的比例，其中的刀具调整更是既麻烦、又费力。统计资料证明，实现一个工件的加工，纯机动时间大约要占总时间的55%，装、夹和对刀等辅助时间却占到45%，这实在不是一个小数。老话讲磨刀不误砍柴工，但在现代社会中，时间就是金钱，效率就是生命。要多砍柴就必须向磨刀要效益，对时间进行分秒必争。那么，在提高对刀效率方面我们还有什么好办法吗？实践证明，通过在数控车床上增设对刀仪装置即是一种向“磨刀”要时间的好方法。以下，结合英国雷尼绍公司的对刀仪装置，谈谈它在构成、用途及简要工作原理等方面的知识：1、雷尼绍公司有哪几种对刀仪装置？目前在雷尼绍车床对刀仪系列产品中共有三种型号,其对刀的原理是一样的，只是按结构的复杂程度和操作的自动化水平分为低、中、高三档型号。第一种，HPRA(HighPrecisionRemovableArm)型：这是一种结构较简单、价位低的型号，其特点是对刀仪的臂和基座之间是可分离的，使用时通过插拔机构把对刀仪臂安装至对刀仪基座上（图1）图1：HPRA型对刀仪的系统构成同时电器信号亦连通并进入可工作状态；用完后可将对刀臂从基座中拔出，放到合适的地方以保护精密的对刀臂和对刀传感器部分不受灰尘、碰撞的损坏。第二种，HPPA(HighPrecisionPulldownArm)型：这是一种较实用、中等价位的型号。其特点是对刀仪的臂和基座之间是可旋转联接、一体化的。使用时由操作者将对刀仪臂从保护套中摆动拉出（图2）图2：HPPA型对刀仪的系统构成不用时由操作者作把对刀仪臂再摆动推回保护套中。这一种对刀仪与上一种型号相比的优点是不必把对刀仪臂频繁地插上、拔出，避免了频繁插拔产生的磨损对对刀精度的影响及电信号传递的可靠性。因对刀仪摆回后传感器部分进入到保护套中，也不必担心其在工作过程中受到损坏。第三种，HPMA(HighPrecisionMotorisedArm)型：这是雷尼绍公司该系列产品中的高档型。其特点是对刀仪的臂和基座之间是通过扭矩电机来实现对刀臂的摆出和摆回（图3），除提高了自动化程度外，更重要的是可把对刀臂的摆出、摆回通过M代码编制到加工程序中，在加工循环过程中即可方便地实现刀具磨损值的自动测量、补偿和刀具破损的监测。图3：HPMA型对刀仪的系统构成2、对刀仪都能干哪些工作？（1）、可以快速、高效、精确地在±X、±Z及Y轴五个方向上进行刀具偏置值的测量和补偿，有效消除采用人工对刀易产生的对刀误差和效率低下的问题。因为不管是采用何种切削刀具（外圆、端面、螺纹、切槽、镗孔还是车削中心上的铣、钻削动力刀具）进行工件型面车削或铣削时，所有参与切削刀具的刀尖点或刀具轴心线，都必须通过调整或补偿使其精确地位于工件坐标系的同一理论点或轴心线上。对动力型回转刀具，除要测量并补偿刀具长度方向上的偏置值外，同时还要测量和补偿刀具直径方向上的偏置值（刀具以轴心线分界的两个半径的偏置值）。否则机床也无法加工出尺寸正确的工件来。安装、调整、或更换新刀具后，要使刀架上每把刀具的刀尖点或刀具的轴心线都准确地与机床坐标系零点（对数控车床而言，X轴机床坐标系的零点与主轴中心线重合；Z轴在主轴头前端发蓝的立面上）保持一个精准的固定值是不可能的，这是因刀具安装、调整、磨损后必然会产生的误差造成，或是更换刀具后新刀具与旧刀具位置之间所产生的安装偏差值造成。所谓刀具偏置值就是指的这种误差值（图4）。图4：四个坐标方向上的刀具的偏置值在没有安装对刀仪的机床上，每把刀具的偏置值是...
