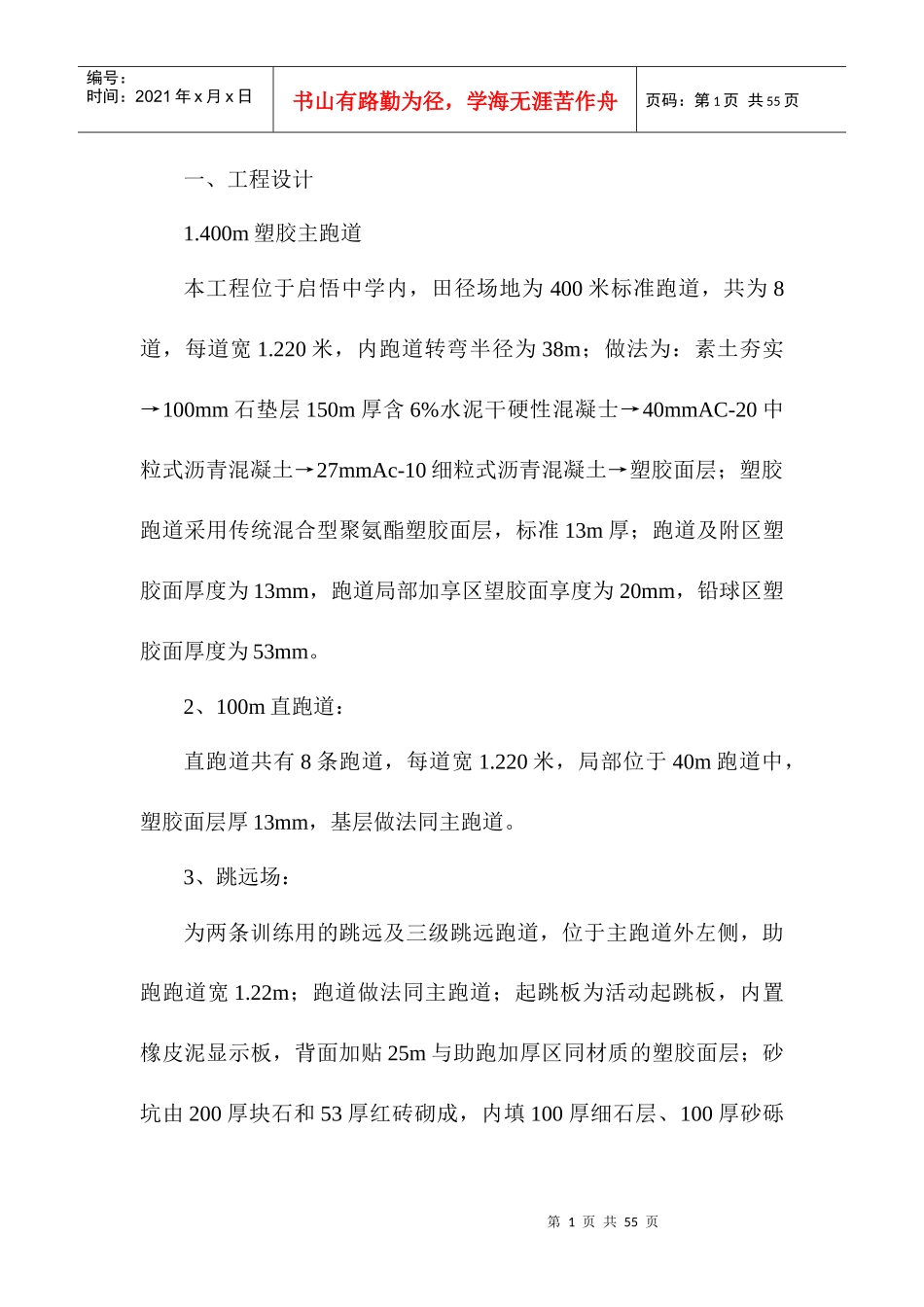

第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共55页一、工程设计1.400m塑胶主跑道本工程位于启悟中学内，田径场地为400米标准跑道，共为8道，每道宽1.220米，内跑道转弯半径为38m；做法为：素土夯实→100mm石垫层150m厚含6%水泥干硬性混凝士→40mmAC-20中粒式沥青混凝土→27mmAc-10细粒式沥青混凝土→塑胶面层；塑胶跑道采用传统混合型聚氨酯塑胶面层，标准13m厚；跑道及附区塑胶面厚度为13mm，跑道局部加享区望胶面享度为20mm，铅球区塑胶面厚度为53mm。2、100m直跑道：直跑道共有8条跑道，每道宽1.220米，局部位于40m跑道中，塑胶面层厚13mm，基层做法同主跑道。3、跳远场：为两条训练用的跳远及三级跳远跑道，位于主跑道外左侧，助跑跑道宽1.22m；跑道做法同主跑道；起跳板为活动起跳板，内置橡皮泥显示板，背面加贴25m与助跑加厚区同材质的塑胶面层；砂坑由200厚块石和53厚红砖砌成，内填100厚细石层、100厚砂砾第2页共55页第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共55页和300厚细砂。4、跳高区、铅球区：分别位于环行主跑道的两个半圆区内；基层做法同主跑道，跳高区面层为13mm厚享红色塑胶面层，局部加厚为20m；铅球投掷区的塑胶面为53厚，抵趾板为木质抵趾板，漆白色；投拼圈垫层为100厚C15素砼垫层及150厚c25混疑士层，面层为预制可移动的塑胶面层厚20_mm。5、足球场：位于环行跑道的中间，其长为10米，宽64米；设有二副球门，为可移动式球门；足球场采用50m8o×1400针进口人造草丝，分为双色。6、排水沟垫层为100厚碎石垫层和C15混凝土层；沟壁由MU10机砖砌成，采用M5.0水泥砂浆砌筑，沟壁内侧及沟底采用1:2.5水泥砂浆粉刷抹光20厚；上浇筑150m享c20厚享混凝土；场地的雨水沟宽度为300mm，排水坡度为0.5%7、雨水管：采用承压钢筋砼雨水管，管径300mm；雨水管排水坡度为第3页共55页第2页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共55页0.8%，管道基础为素混疑士基础。二、施工部署(一)工程目标：(1)工期目标：确保在100日历日内完成施工，并力争提前交付验收。(2)质量目标：按照Is090o01质量管理体系要求，达到标书质量等级要求的合格及以上等级。(3)安全目标：安全以轻伤率控制在0.19以内，无重大伤亡事故发生为目标，认真贯彻国家安全管理制度。(二)项目管理机构1、通过总结我司推选项目法施工以来所取得的经验和教训，结合我司目前管理体制的现状，为科学组织施工，强化项目管理，统一管理工作，在公司统一的领导下，成立以项目经理为首的启悟中学塑胶跑道运动场及配套设施工程项目经理部。全权负责该工程的管理，项目班子按项目法施工的模式配备，对工程的工期、质量、安全、文明施工、工程成本等综合效益进行高效率有计划的统一组第4页共55页第3页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共55页织和管理。项目部管理机构示意图2、管理成员职责A．项目经理：组织成立项目经理部，对本工程实行项目法管理按合同要求制定管理目标做到质里、安全、工期、效益四者兼顾科学组织人力、物资和机械设备的调配和供应，有效控制施工成本，及时解决施工中出现的问题。B．项目技术负责人：全面负责本工程施工技术，组织施工技术人员认真学习施工图等设计文件执行有关施工及验收规范，负责编制本工程特殊分项、分部的施工方案负责新技术、新工艺的推广与应用，对各施工工序进行交底、复核与验收，提出确保本工程安全生产的技术保证措施c·质检员：坚信“质里是企业的生命”的信第5页共55页第4页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共55页念，在施工过程中严格按照国家质里验评标准对各分项进行质里检查、验收，敦促各班组办理工序交接手续，上一道工序验收不合格，决不允许转入下道工序施工。D．安全员：坚持“安全生产，预防为主”的方针，执行安全技术操作规程等有关规章制度负责安全技术措施的贯彻实施。在施工过程中发现安全隐患及时发出隐患通知书，限人数、时间、措施及时整改。主持新入场...
