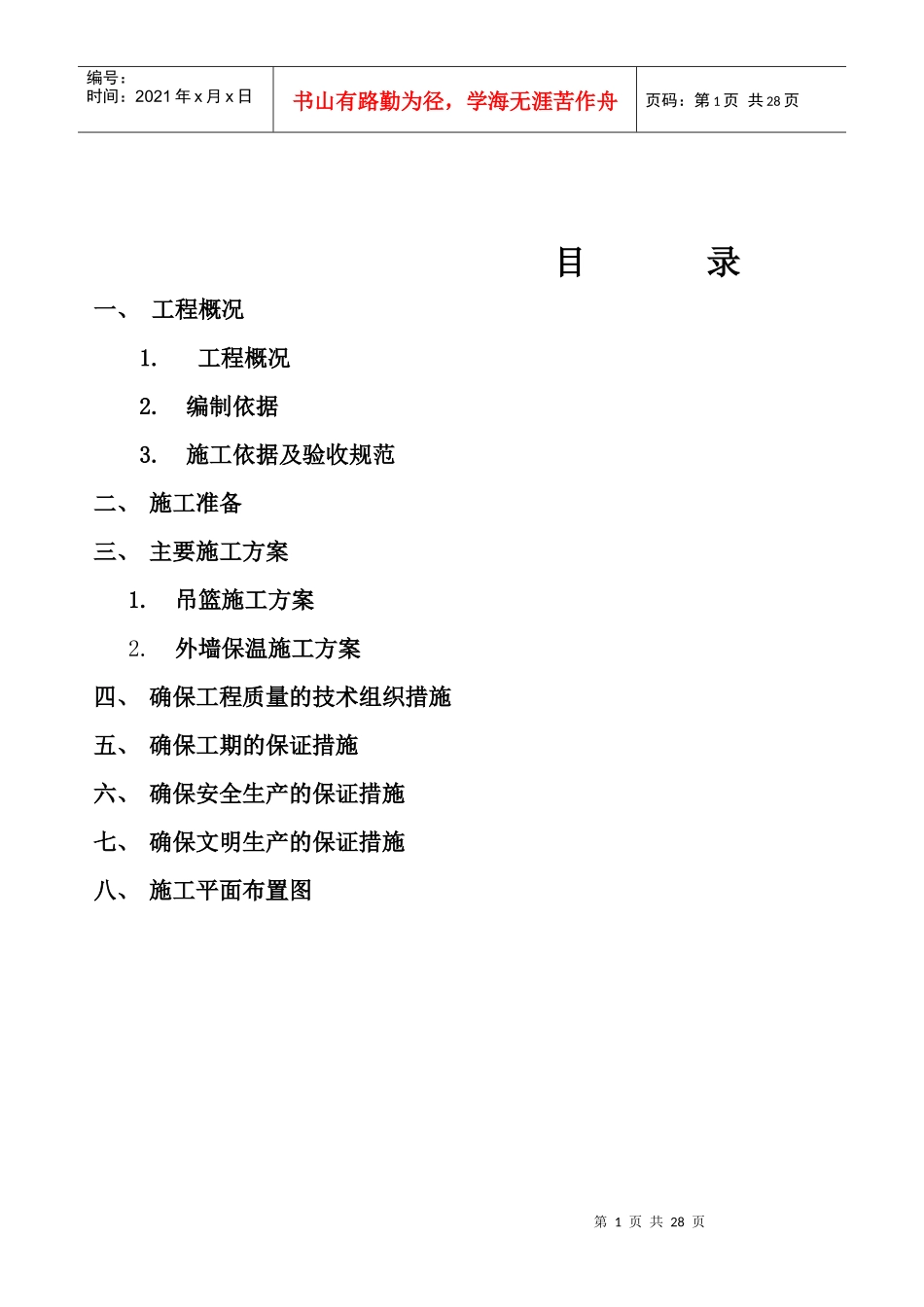

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页目录一、工程概况1.工程概况2.编制依据3.施工依据及验收规范二、施工准备三、主要施工方案1.吊篮施工方案2.外墙保温施工方案四、确保工程质量的技术组织措施五、确保工期的保证措施六、确保安全生产的保证措施七、确保文明生产的保证措施八、施工平面布置图第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页第一节工程概况一、工程概况1)工程名称：勤政苑小区*#、*#楼外墙保温工程2)工程地点：洛南新区勤政苑西院3)勤政苑1#、2#楼位于洛南新区勤政苑西院，2005年7月12日竣工，结构为框架结构，7度设防。外墙为丙烯酸涂料。1#楼地下一层、地上33层，层高2.95米。2#楼地下一层，地上30层，层高3米。外墙面积约19208.62M2。二、编制依据：《河南省居住建筑节能设计标准》（寒冷地区）DBJ41/062-2005《河南省既有建筑节能改造设计规程》DBJ41/T089-2008《河南省公共建筑节能设计标准实施细则》DBJ41/075-2006已批准的《河南省既有居住建筑节能改造项目可行性研究报告—洛南新区公务员居住小区》所用标准图集：06J908-7《既有建筑节能改造（一）》三、施工依据及验收规范（1）本工程招标文件、设计文件及变更文件，现场勘查情况等(2)《建筑工程施工质量验收统一标准》GB50300-2001、《既有建筑节能改造（一）》06J908-7、《建筑装饰装修工程质量验收规范》GB50210-2001、《外墙保温工程技术规程》JGJ144-2004、《膨胀聚苯板薄抹灰外墙外保温系统》JG149-2003等国家现行的有关法规文件。第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页第二节施工准备一、总则本方案是以聚苯板为保温材料、耐碱玻纤网格布为增强材料（热镀锌钢丝网片），锚固件作为加强锚固材料，外墙外保温专用粘结砂浆粘贴保温板、外墙外保温专用罩面砂浆作面层的建筑外墙外保温体系的施工方法和验收标准。该外墙外保温体系基本构造见表1-1和表1-2。表1-1外墙外保温（涂料饰面）基本构造外墙外保温作法构造示意图粘结层保温层保护层外饰面钢筋混凝土墙、砌块墙、粘土砖墙等KN-2外保温粘结砂浆聚苯板（保温型锚固件增强固定）2~3mm外保温用KN-2罩面砂浆（内含增强用耐碱型玻纤网格布）涂料饰面二、材料准备(1)聚苯板表2聚苯板技术性能要求(2)耐碱涂塑玻纤维网格布（以下简称网格布）：其技术要求见表3。表3网格布性能要求断裂应变(%)单位面积质量(g/m2)耐碱断裂强力(N/50㎜)≤5≥160≥750（3）粘结砂浆和罩面砂浆技术性能指标须符合表4和表5要求。表4外墙外保温用粘接砂浆技术性能指标试验项目性能指标表面密度(kg/m3)导热系数(w/m·k)吸水率%(v/v)压缩强度(MPa)厚度(mm)厚度偏差(mm)20≤0.041≤4≥10060±3第4页共28页第3页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共28页拉伸胶接强度，MPa(与水泥砂浆)原强度≥0.60耐水≥0.40抗拉胶接强度，MPa(与18±1kg/m3膨胀聚苯板)原强度≥0.10且聚苯板破坏耐水≥0.10且聚苯板破坏可操作时间，h≥1.5表5外墙外保温罩面用砂浆性能指标3.1.2施工工具设备类（1）手提式低速电动搅拌器（可用电锤代替）额定转速200-1000r/mian。（2）搅拌头，用Φ12钢筋，长度为600mm，下部150mm处焊接四只用钢筋弯成半径为75mm的圆形叶片。（3）安全设备安全带、安全帽、安全网、安全围栏、指示牌、警告牌等。（4）其它设备插头、插座、防水电线、对讲机等。工具类（1）壁纸刀、手锯、钢锯条、剪刀、开槽器、打磨板、螺丝刀、木锤(2)皮尺、卷尺、2米靠尺、墨线、垂线垂球、水平管、水平尺、绳子(3)塑料桶、灰浆托板、抹子、阴阳角抿子。试验项目性能指标拉伸胶接强度，MPa(与水泥砂浆)原强度≥0.10耐冻融≥0.10耐水≥0.10抗拉胶接强度，MPa(与18±1kg/m3膨胀聚苯板)常温常态≥0.10且聚苯板破坏耐水≥0.10且聚苯板破坏耐冻融≥0.10且聚苯板破坏可操作时间，h≥1.5柔韧性≤3.0第5页共28页第4页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共28页(4)...
