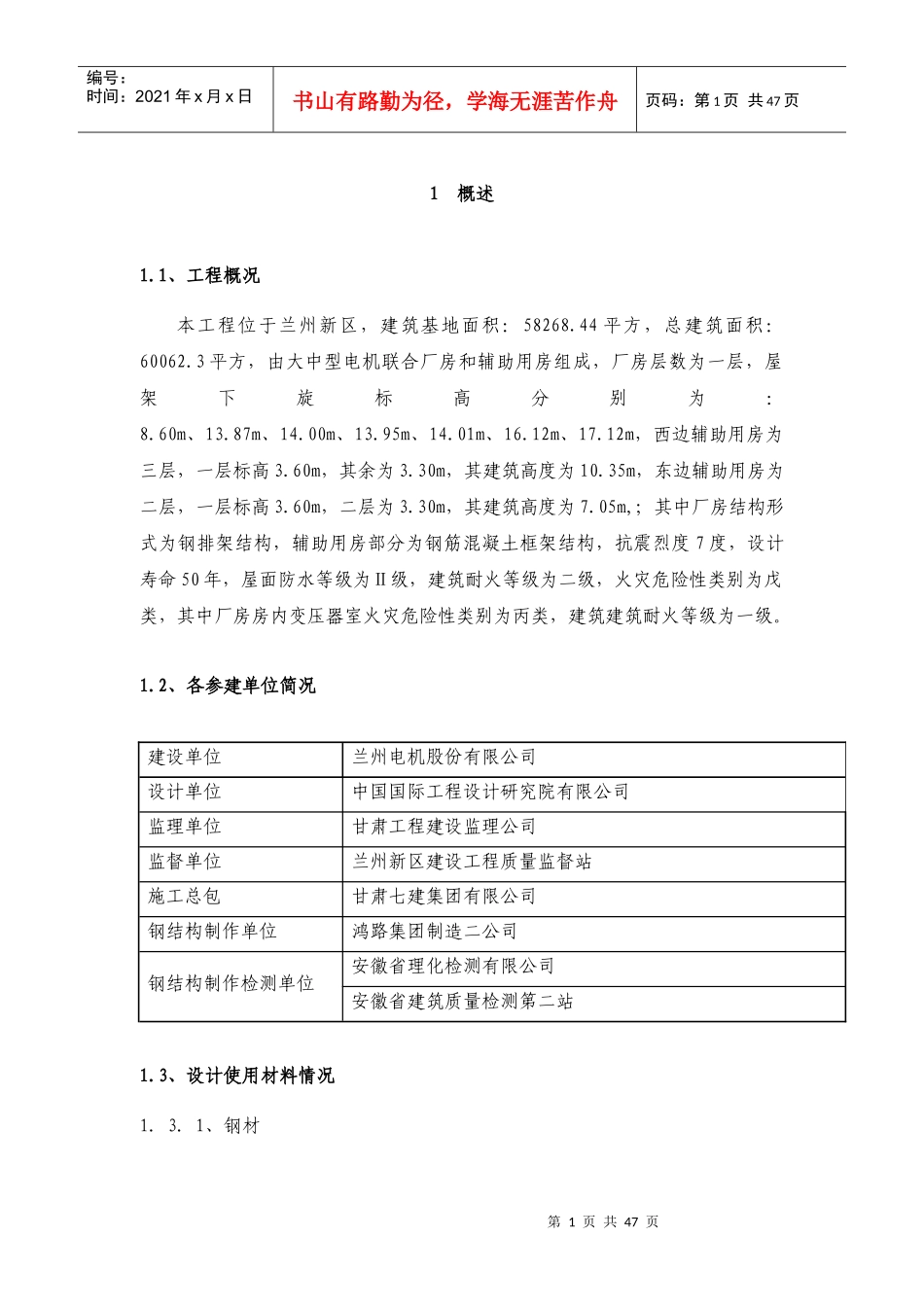

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页1概述1.1、工程概况本工程位于兰州新区，建筑基地面积：58268.44平方，总建筑面积：60062.3平方，由大中型电机联合厂房和辅助用房组成，厂房层数为一层，屋架下旋标高分别为：8.60m、13.87m、14.00m、13.95m、14.01m、16.12m、17.12m，西边辅助用房为三层，一层标高3.60m，其余为3.30m，其建筑高度为10.35m，东边辅助用房为二层，一层标高3.60m，二层为3.30m，其建筑高度为7.05m,；其中厂房结构形式为钢排架结构，辅助用房部分为钢筋混凝土框架结构，抗震烈度7度，设计寿命50年，屋面防水等级为Ⅱ级，建筑耐火等级为二级，火灾危险性类别为戊类，其中厂房房内变压器室火灾危险性类别为丙类，建筑建筑耐火等级为一级。1.2、各参建单位简况1.3、设计使用材料情况1．3．1、钢材建设单位兰州电机股份有限公司设计单位中国国际工程设计研究院有限公司监理单位甘肃工程建设监理公司监督单位兰州新区建设工程质量监督站施工总包甘肃七建集团有限公司钢结构制作单位鸿路集团制造二公司钢结构制作检测单位安徽省理化检测有限公司安徽省建筑质量检测第二站第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页钢材类别Q345B主钢（梁、柱）及连接端板、节点板、加劲板；吊车梁及其连接板。Q235B辅助结构（柱间支撑、屋面支撑、墙梁、檩条）1.3．2焊接材料及焊缝要求设计焊接材料与母材的匹配表钢材牌号焊接方式焊接材料Q235、Q345B手工电弧焊E4316、E4315；E5015、E5016自动焊或半自动焊（填充金属）H08A、HO8E、HO8Mn、HO8MnACO2气体保护焊HO8Mn2Si、HO8Mn2SiA所选用的焊条、焊丝型号应与母材相匹配。不同强度的钢材焊接时，焊接材料的强度应按强度较低的母材选用；除吊车梁外，对接焊缝及剖口焊缝等级为二级；其余未特别要求的角焊缝为三级；吊车梁下翼缘焊缝等级为一级，其余为二级；直接承受动力荷载及要求的各类重要接头，重级工作制50T重级工作制吊车梁的腹板与上翼缘之间的T形接头焊缝均要求焊透，其质量等级不应低于二级。1.3.3、设计高强度螺栓高强度螺栓性能等级10.9级8.8级施工加预拉力采用扭矩法，经检测的扭矩系数值在0.11-0.15范围内，终拧值由检测后的扭矩系数值及规定的预拉力确定。1.4制作质量目标分项工程合格率：100%。第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页1.5制作工期目标按照安装结构工程配套进场满足现场结构吊装，确保2014年4月30日完成全部钢结构制作。2、监造检查依据1.《钢结构工程施工质量验收规范》GB50205-20012.《钢结构设计规范》GB50017-20033.《门式钢架轻型房屋钢结构技术规程》CECS102:20024.《碳素结构钢》GB/T700-20065.《低合金高强度结构钢》GB/T1591-20086.《合金钢结构》GB/T3077-19997.《结构防腐工程施工验收规范》GB/50212-20028.《钢结构用扭剪型高强度螺栓连接副》GB/T3632-36339.《紧固件机械性能不锈钢螺栓、螺钉和螺柱》GB/T3098.6-200010.《涂装前钢材表面锈蚀等级和除锈级别》GB8923-198811.《涂装前钢材表面粗糙度等级的评定（比较样块法）》GB/T3288-199112.《碳钢焊条》GB/T5117-199513.《低合金钢焊条》GB/T5118-199514.《建筑钢结构焊接技术规程》JGJ81-200215.《钢结构高强度螺栓连接设计、施工及验收规程》JGJ82-9116.《钢焊缝手工超声波探伤方法和探伤结果分级》GB/T1134517.《钢结构超声波探伤及质量分级法》JGJ/T203-200718．《建筑工程施工质量验收统一标准》GB50300-200119.经施工图审查批准的施工图设计文件及钢结构深化设计蓝图;20.建设工程承包合同文件、委托监理合同文件、钢结构加工承揽合同；21.经批准的施工组织设计、监理规划;3、检查工具钢尺、游标卡尺、放大镜、焊缝量规、角尺、量角器、照相机、超声波探伤仪、漆膜测厚仪等。4、职责第4页共47页第3页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共47页①要及时汇报工厂的生产情况。②负责工厂与现场的信息沟通，需现场帮助和解决的事情...
