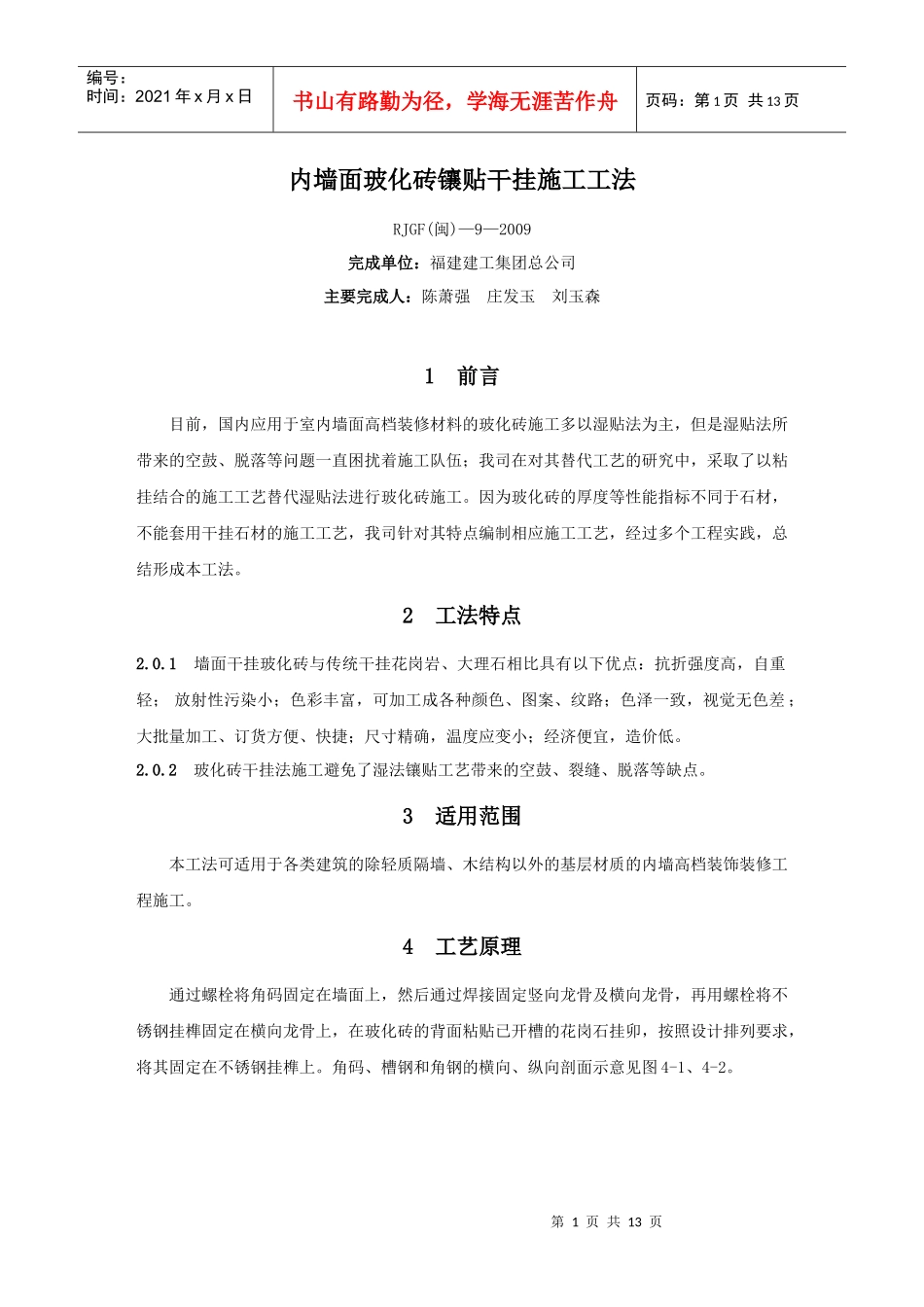

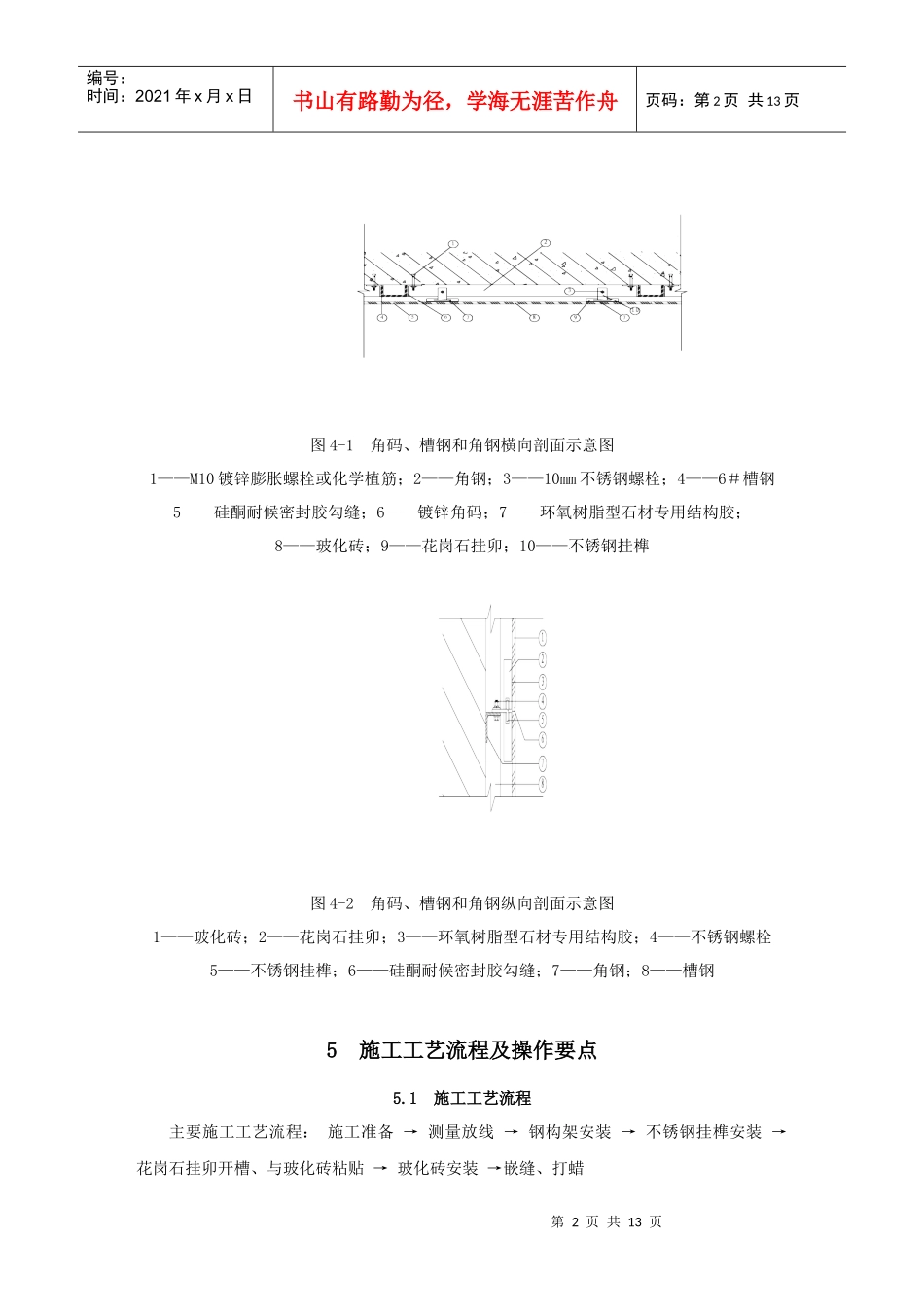

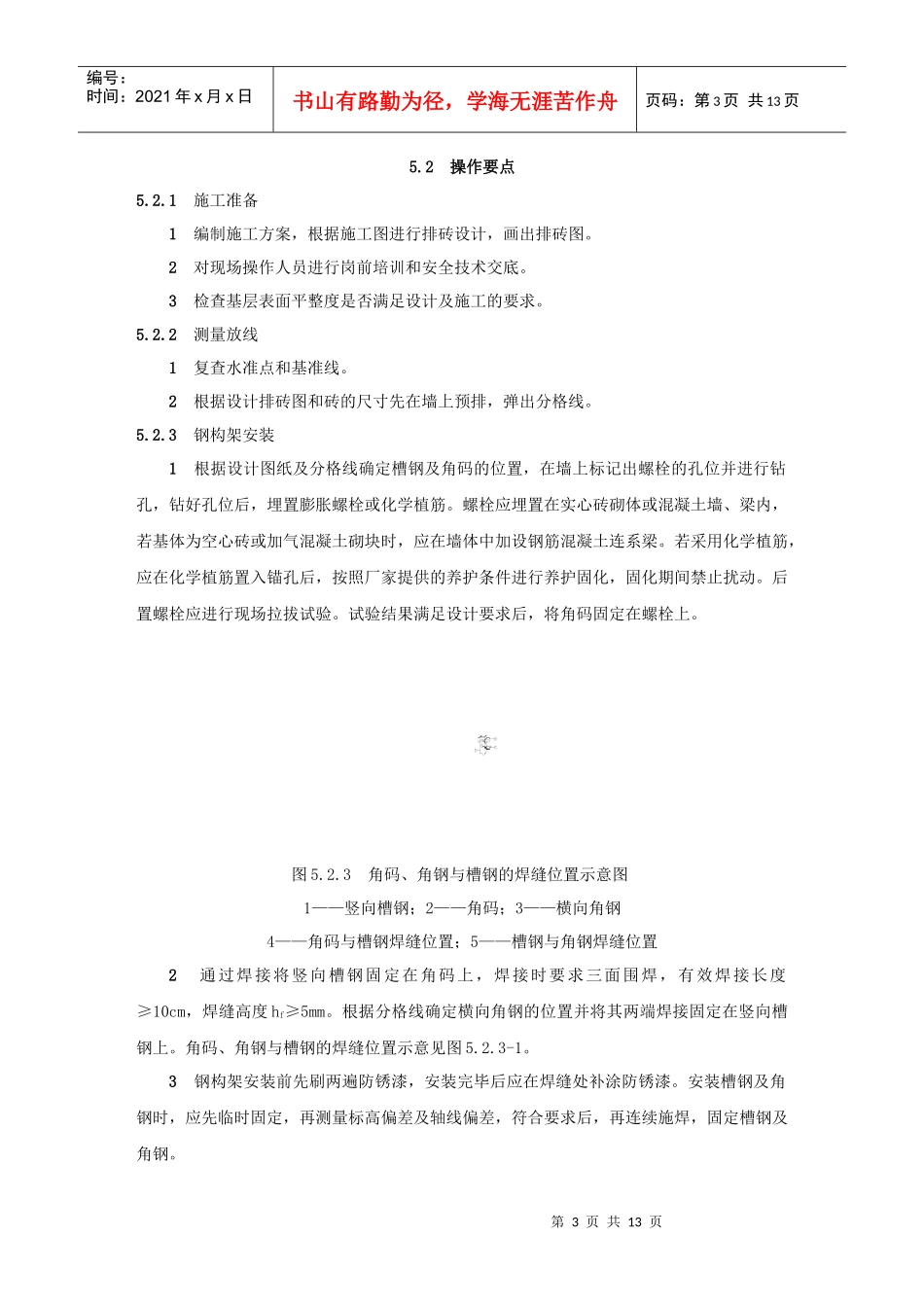

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页内墙面玻化砖镶贴干挂施工工法RJGF(闽)—9—2009完成单位：福建建工集团总公司主要完成人：陈萧强庄发玉刘玉森1前言目前，国内应用于室内墙面高档装修材料的玻化砖施工多以湿贴法为主，但是湿贴法所带来的空鼓、脱落等问题一直困扰着施工队伍；我司在对其替代工艺的研究中，采取了以粘挂结合的施工工艺替代湿贴法进行玻化砖施工。因为玻化砖的厚度等性能指标不同于石材，不能套用干挂石材的施工工艺，我司针对其特点编制相应施工工艺，经过多个工程实践，总结形成本工法。2工法特点2.0.1墙面干挂玻化砖与传统干挂花岗岩、大理石相比具有以下优点：抗折强度高，自重轻；放射性污染小；色彩丰富，可加工成各种颜色、图案、纹路；色泽一致，视觉无色差；大批量加工、订货方便、快捷；尺寸精确，温度应变小；经济便宜，造价低。2.0.2玻化砖干挂法施工避免了湿法镶贴工艺带来的空鼓、裂缝、脱落等缺点。3适用范围本工法可适用于各类建筑的除轻质隔墙、木结构以外的基层材质的内墙高档装饰装修工程施工。4工艺原理通过螺栓将角码固定在墙面上，然后通过焊接固定竖向龙骨及横向龙骨，再用螺栓将不锈钢挂榫固定在横向龙骨上，在玻化砖的背面粘贴已开槽的花岗石挂卯，按照设计排列要求，将其固定在不锈钢挂榫上。角码、槽钢和角钢的横向、纵向剖面示意见图4-1、4-2。第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页图4-1角码、槽钢和角钢横向剖面示意图1——M10镀锌膨胀螺栓或化学植筋；2——角钢；3——10mm不锈钢螺栓；4——6＃槽钢5——硅酮耐候密封胶勾缝；6——镀锌角码；7——环氧树脂型石材专用结构胶；8——玻化砖；9——花岗石挂卯；10——不锈钢挂榫图4-2角码、槽钢和角钢纵向剖面示意图1——玻化砖；2——花岗石挂卯；3——环氧树脂型石材专用结构胶；4——不锈钢螺栓5——不锈钢挂榫；6——硅酮耐候密封胶勾缝；7——角钢；8——槽钢5施工工艺流程及操作要点5.1施工工艺流程主要施工工艺流程：施工准备→测量放线→钢构架安装→不锈钢挂榫安装→花岗石挂卯开槽、与玻化砖粘贴→玻化砖安装→嵌缝、打蜡第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页5.2操作要点5.2.1施工准备1编制施工方案，根据施工图进行排砖设计，画出排砖图。2对现场操作人员进行岗前培训和安全技术交底。3检查基层表面平整度是否满足设计及施工的要求。5.2.2测量放线1复查水准点和基准线。2根据设计排砖图和砖的尺寸先在墙上预排，弹出分格线。5.2.3钢构架安装1根据设计图纸及分格线确定槽钢及角码的位置，在墙上标记出螺栓的孔位并进行钻孔，钻好孔位后，埋置膨胀螺栓或化学植筋。螺栓应埋置在实心砖砌体或混凝土墙、梁内，若基体为空心砖或加气混凝土砌块时，应在墙体中加设钢筋混凝土连系梁。若采用化学植筋，应在化学植筋置入锚孔后，按照厂家提供的养护条件进行养护固化，固化期间禁止扰动。后置螺栓应进行现场拉拔试验。试验结果满足设计要求后，将角码固定在螺栓上。图5.2.3角码、角钢与槽钢的焊缝位置示意图1——竖向槽钢；2——角码；3——横向角钢4——角码与槽钢焊缝位置；5——槽钢与角钢焊缝位置2通过焊接将竖向槽钢固定在角码上，焊接时要求三面围焊，有效焊接长度≥10cm，焊缝高度hf≥5mm。根据分格线确定横向角钢的位置并将其两端焊接固定在竖向槽钢上。角码、角钢与槽钢的焊缝位置示意见图5.2.3-1。3钢构架安装前先刷两遍防锈漆，安装完毕后应在焊缝处补涂防锈漆。安装槽钢及角钢时，应先临时固定，再测量标高偏差及轴线偏差，符合要求后，再连续施焊，固定槽钢及角钢。第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页5.2.4不锈钢挂榫安装1根据网格线和挂榫的规格，在角钢上标出玻化砖安装挂榫的螺栓孔位，用电钻钻孔，孔径需比挂榫螺栓直径大一号，必要时可多钻备孔。2用螺栓固定不锈钢挂榫，通过在水平角钢和不锈钢挂榫之间添加垫片调整挂榫标...
