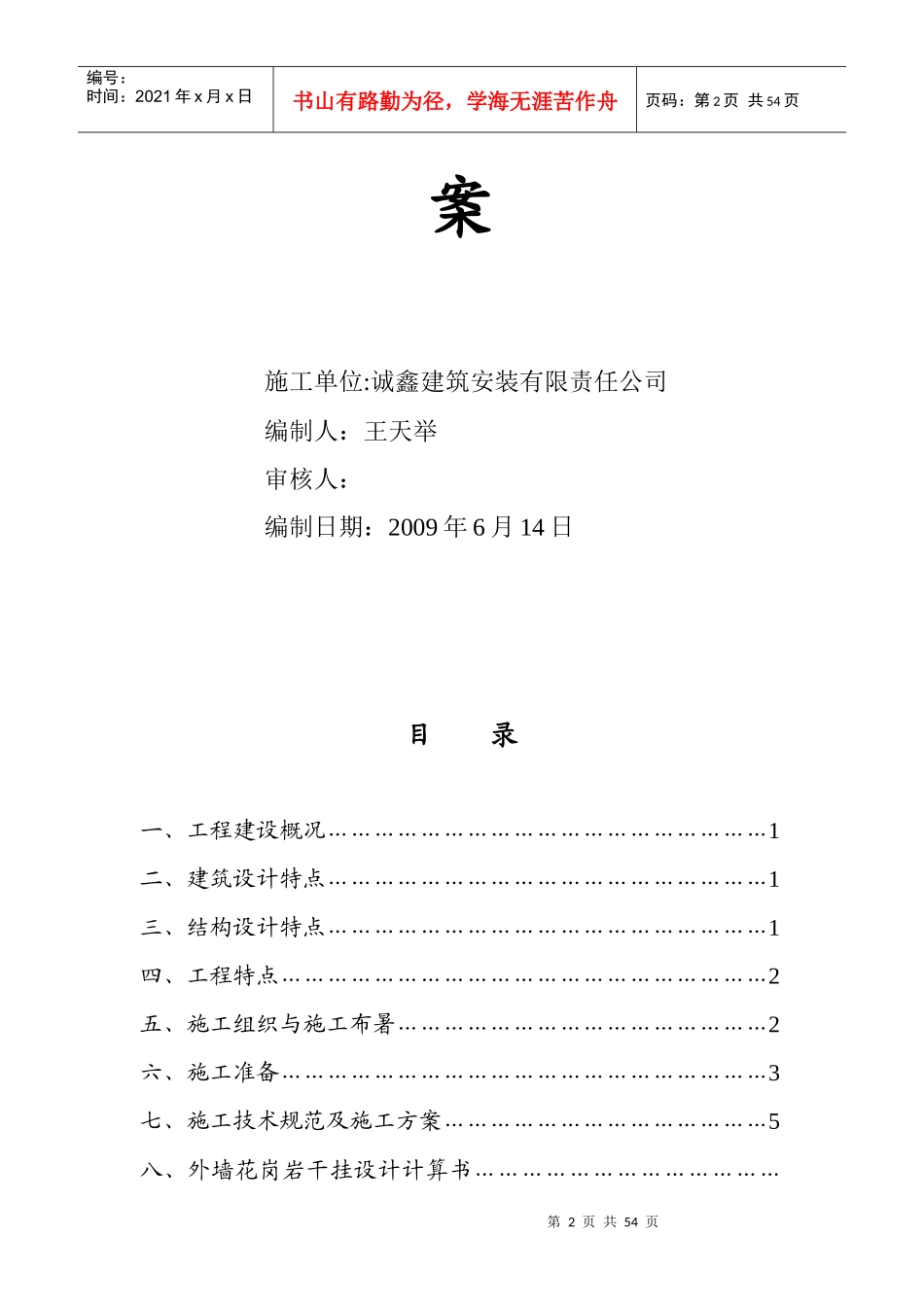

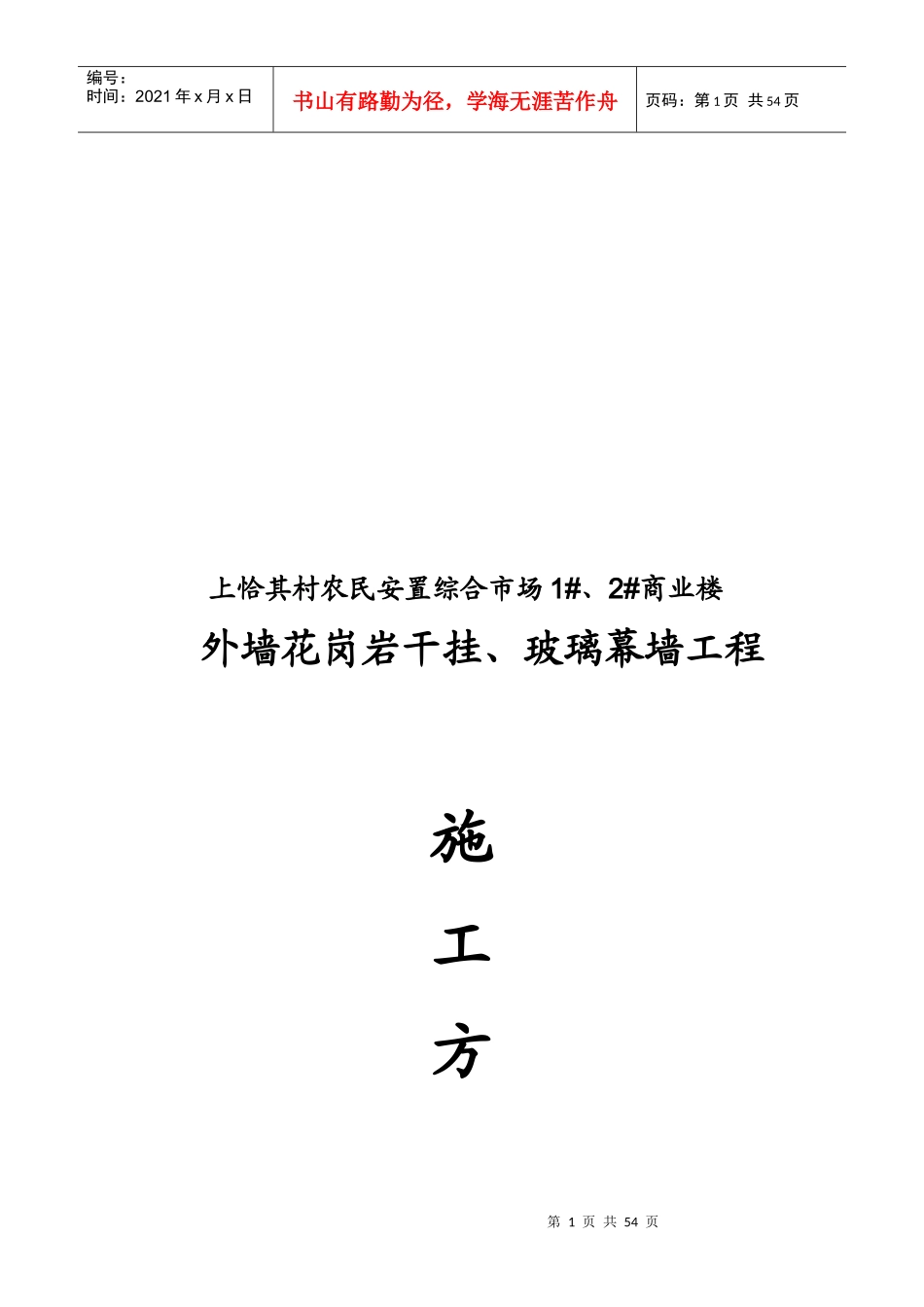

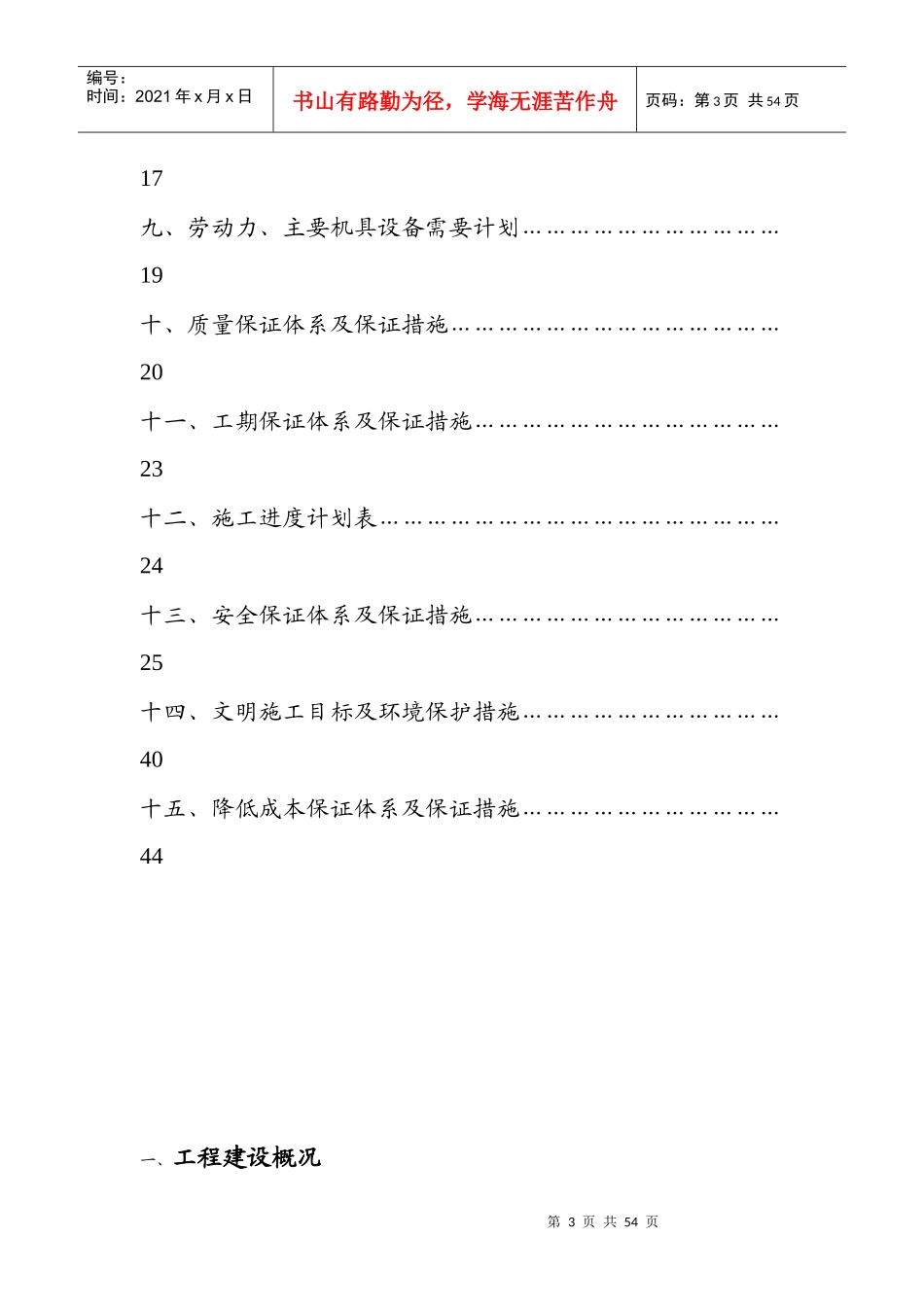

第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共54页上恰其村农民安置综合市场1#、2#商业楼外墙花岗岩干挂、玻璃幕墙工程施工方第2页共54页第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共54页案施工单位:诚鑫建筑安装有限责任公司编制人：王天举审核人：编制日期：2009年6月14日目录一、工程建设概况…………………………………………………1二、建筑设计特点…………………………………………………1三、结构设计特点…………………………………………………1四、工程特点………………………………………………………2五、施工组织与施工布暑…………………………………………2六、施工准备………………………………………………………3七、施工技术规范及施工方案……………………………………5八、外墙花岗岩干挂设计计算书…………………………………第3页共54页第2页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共54页17九、劳动力、主要机具设备需要计划……………………………19十、质量保证体系及保证措施……………………………………20十一、工期保证体系及保证措施…………………………………23十二、施工进度计划表……………………………………………24十三、安全保证体系及保证措施…………………………………25十四、文明施工目标及环境保护措施……………………………40十五、降低成本保证体系及保证措施……………………………44一、工程建设概况第4页共54页第3页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共54页本工程位于库尔勒市梨香南路，该建筑为框架结构，石材干挂面积为800m2，石材幕墙高为16.6米；玻璃幕墙面积750m2，抗震设防烈度7度。二、建筑设计特点该工程是上卡其村商业楼石材、玻璃幕墙外墙装修，根据承载力与变形、雨水渗透、空气渗透、保温防潮等建筑幕墙的各项要求，幕墙的石材幕墙、玻璃幕墙及各种连接件均通过设计计算，可保证幕墙系统有足够的强度和刚度。并保证在各种正常使用条件下，均不存在结构损坏变形，石材墙面、花岗岩破损、接缝漏雨、漏气现象，且当压力消失后挠度恢复，无残余变形应力。三、结构设计特点1、石材幕墙设计特点后置埋件锚板：锚板采用镀锌150*200*8；石材幕墙锚固件为M12×120膨胀锚固螺栓。立柱在上下层间或型钢接头处，设伸缩缝。伸缩缝宽度不小于15mm，内衬8#槽钢，长度不小于400mm，并用不锈钢螺栓连接。力柱及M12螺栓与连接件连接，横梁通过连接板用螺栓与立柱连接。立柱安装完毕后安装防雷装置，在立柱顶端用扁钢与立柱连接并与框架柱主筋焊接，焊缝长度不小于100mm，防止雷电损坏，保证建筑的安全。钢骨架：主龙骨为镀锌8#槽钢，第5页共54页第4页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共54页副龙骨为镀锌L50×5角钢。幕墙骨架安装完毕后，安装花岗岩板采用火烧面板，花岗岩板材的弯曲强度不低于0.8Mpa，吸水率小于0.8%，厚度不小于25mm，石材挂件螺栓不锈钢材质，挂件的厚度不小于4mm。石材分格均以门窗的中线两边均分，保证装饰对称。相邻石板间隙留5-7mm,缝内填充聚氯乙烯发泡圆棒,用硅酮耐候胶嵌缝,予以密封.连接主梁的钢连接件与预埋件焊接,对于无预埋件处,幕墙设计中采用M12*160膨胀螺栓和○10直筋螺杆,充分确保整个幕墙的安全性,对幕墙离墙体较远的部位用加强钢结构过渡,连接处保证幕墙的施工安排时能三维可调。对无法采用对销螺栓处，采用可靠的后续连接方式。2、玻璃幕墙设计特点后置埋件锚板：锚板采用镀锌150*200*8；玻璃幕墙锚固件为M12×160化学锚固螺栓，化学锚固螺栓施工温度不小于50C。铝合金骨架：主龙骨立柱、横梁为110系列铝合金型材；副龙骨为50系列铝合金型材，副龙骨用∟30×3铝角码、M5自攻螺丝与主龙骨连接。缝内填充聚氯乙烯发泡圆棒,用硅酮耐候胶嵌缝,予以密封。四、工程特点本工程要求工程质量高、工期短，需投入一定的劳动力，故采取交叉作业方法来组织施工，合理安排各项工序的进第6页共54页第5页共54页编...
