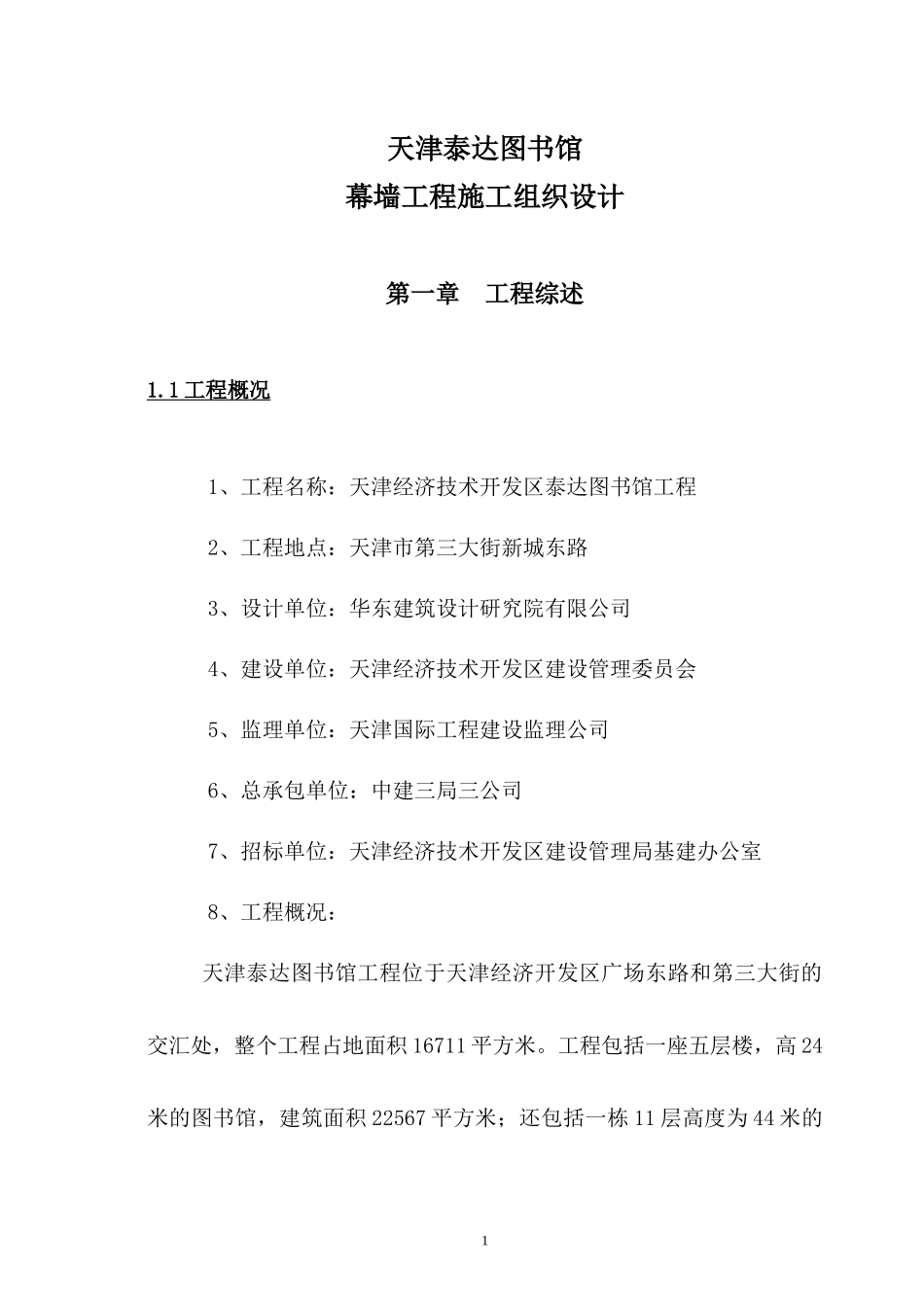

天津泰达图书馆幕墙工程施工组织设计第一章工程综述1.1工程概况1、工程名称：天津经济技术开发区泰达图书馆工程2、工程地点：天津市第三大街新城东路3、设计单位：华东建筑设计研究院有限公司4、建设单位：天津经济技术开发区建设管理委员会5、监理单位：天津国际工程建设监理公司6、总承包单位：中建三局三公司7、招标单位：天津经济技术开发区建设管理局基建办公室8、工程概况：天津泰达图书馆工程位于天津经济开发区广场东路和第三大街的交汇处，整个工程占地面积16711平方米。工程包括一座五层楼，高24米的图书馆，建筑面积22567平方米；还包括一栋11层高度为44米的1档案馆、写字楼，面积为28914平方米，另设地下室一层，作为停车场面积为15268平方米，总建筑面积为66749平方米。建筑物的主体为钢筋砼现浇框架结构。外立面大量采用了点支式玻璃幕墙、石材幕墙、半隐框幕墙和铝板幕墙。特别是它的南椭园建筑部份，外立面呈倒锥台式玻璃幕墙。采用拉索点式玻璃结构，形成共享空间，外形美观、雄伟、非常通透、别致。很有现代气氛，是本工程的一大特点。本工程各类幕墙总面积约13600平方米，其中点式玻璃幕墙约4900平方米，半隐框幕墙约4200平方米，铝板幕墙面积约1700平方米，石材幕墙面积约2700平方米，是一项门类齐全的大型幕墙工程。1.2编制依据本投标书依照下列文件进行编制:一、业主提供的“天津泰达图书馆幕墙制安工程”招标图纸。二、业主提供的“天津泰达图书馆玻璃幕墙制安工程”招标文件。三、业主提供的招标答疑文件。四、国家和行业颁布的有关现行设计和施工规范及标准。五、我公司企业标准．质量手册及程序文件等相关文件。1.3采用标准及规范2我公司在本工程的设计和施工中全部采用现行相关技术法规。如下述规范及标准要求与标书要求有出入则在满足强制条文的前提下按比较严格的规范和标准执行。在设计和施工过程中对于暂无规范和标准可执行的项目，则以我公司企业标准为依据。在本工程施工期间，若有新的适合本工程的国家标准出台，则执行新的标准。一、幕墙工程技术规范、规程1、《建筑幕墙》JG3035-19962、《玻璃幕墙工程技术规范》JGJ102-963、《建筑玻璃应用技术规程》JGJ113-974、《金属与石材幕墙工程技术规范》JGJ1335、《点支式玻璃幕墙工程技术规范》CECS1276、《钢结构工程施工及验收规范》GB50205-967、《建筑钢结构焊接规程》GBJ81二、建筑及结构设计规范1、《建筑设计防火规范》BGJ16－872、《建筑物防雷设计规范》GB500573、《钢结构设计规范》GBJ174、《钢结构抗震设计规范》GBJ08-9-925、《幕墙物理性能分级》GB/T75225-94三、材料标准1、《铝合金建筑型材》GB／T52372、《铝及铝合金加工产品的化学成份》GB1T19033、《铝及铝合金阳极化氧化、阳极氧化膜的总规范》GB80134、《碳素结构钢》GB7005、《低合金高强度结构钢》GB15976、《结构用无缝钢管》GB81627、《优质碳素结构钢》GB6698、《不锈钢丝绳》GB99449、《浮法玻璃》GB1161410、《钢化玻璃》GB9963-8811、《夹层玻璃》GB996212、《热反射玻璃》JC69313、《建筑用硅酮结构密封胶》GB／T1468314、《不锈钢棒》GB122015、《连续热镀锌薄板和钢带》GB251816、《铝及铝合金板材》GB388017、《不锈钢冷轧钢板》GB422618、《不锈钢热轧钢板》GB3280-92四、性能检测方法1、《建筑幕墙空气渗透性能检测方法》GB／T15226-942、《建筑幕墙风压变形性能检测方法》GB／T15227-943、《建筑幕墙雨水渗透性能检测方法》GB／T15228-944、《建筑幕墙物理性能分级》GB／T15225-94五、施工规范41、《钢结构工程施工及验收规范》GB502052、《钢结构工程质量检验评定标准》GB502213、《气焊、手工电弧焊及气体保护焊焊缝坡口工基本形式和尺寸》GB9854、《埋弧焊焊缝坡口的基本型式与尺寸》GB9865、《焊缝接头机械性能试验取样法》GB26496、《涂装前钢材表面除锈和除锈等级》GB89237、《钢结构防火涂料应用技术规程》CECS248、《工程网络计划技术规程》JGJ／T1219、《施工现场临时用电安全技术规范》JGJ4610、《建筑施工高处作业安全技术规范》JGJ8011、《建筑施工安全检查标准》JGJ5912、《钢天窗电动开窗机》GB...
