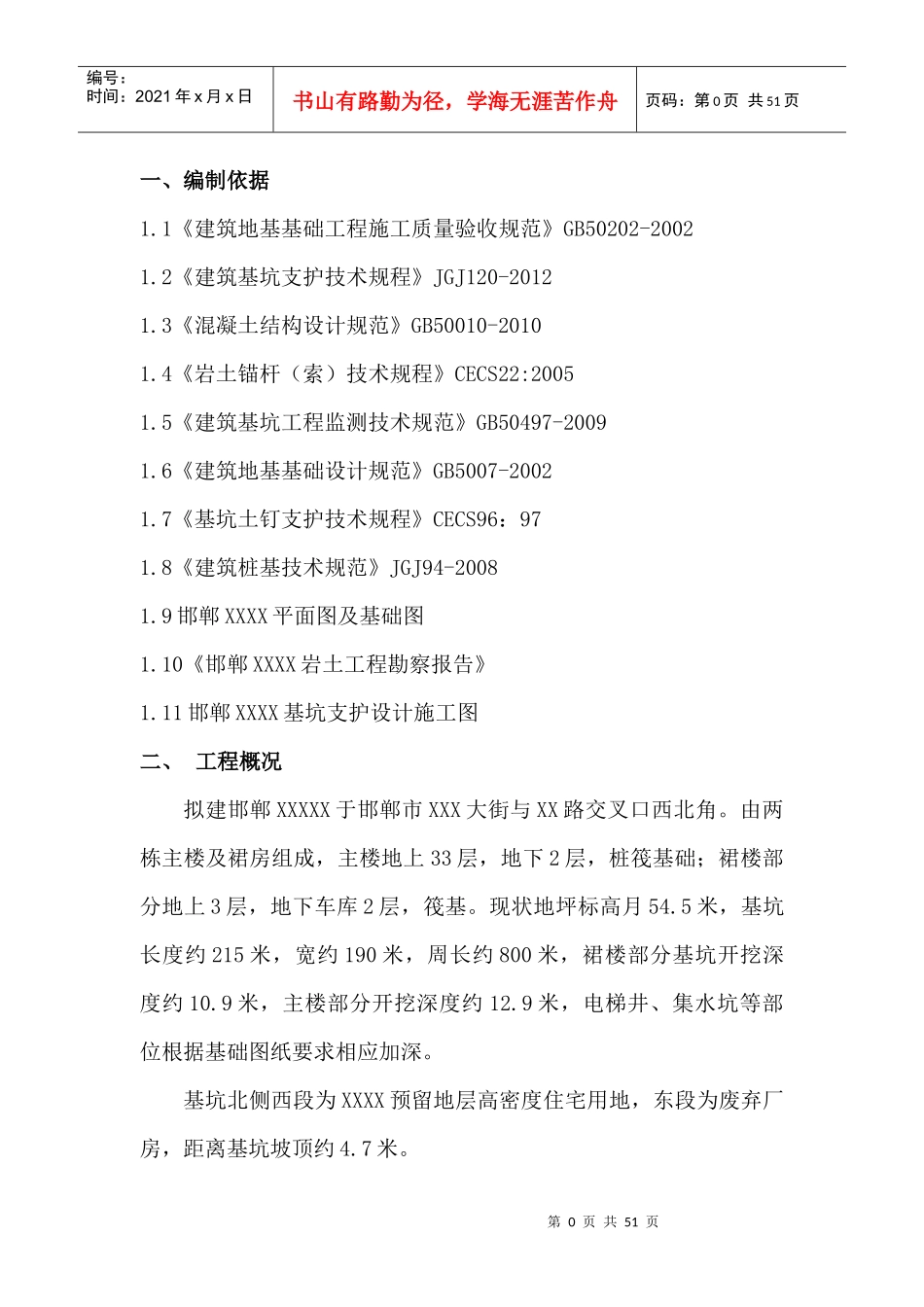

第0页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共51页一、编制依据1.1《建筑地基基础工程施工质量验收规范》GB50202-20021.2《建筑基坑支护技术规程》JGJ120-20121.3《混凝土结构设计规范》GB50010-20101.4《岩土锚杆（索）技术规程》CECS22:20051.5《建筑基坑工程监测技术规范》GB50497-20091.6《建筑地基基础设计规范》GB5007-20021.7《基坑土钉支护技术规程》CECS96：971.8《建筑桩基技术规范》JGJ94-20081.9邯郸XXXX平面图及基础图1.10《邯郸XXXX岩土工程勘察报告》1.11邯郸XXXX基坑支护设计施工图二、工程概况拟建邯郸XXXXX于邯郸市XXX大街与XX路交叉口西北角。由两栋主楼及裙房组成，主楼地上33层，地下2层，桩筏基础；裙楼部分地上3层，地下车库2层，筏基。现状地坪标高月54.5米，基坑长度约215米，宽约190米，周长约800米，裙楼部分基坑开挖深度约10.9米，主楼部分开挖深度约12.9米，电梯井、集水坑等部位根据基础图纸要求相应加深。基坑北侧西段为XXXX预留地层高密度住宅用地，东段为废弃厂房，距离基坑坡顶约4.7米。第1页共51页第0页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共51页基坑东侧为XXXX大街，主路距离基坑坡顶约21.8米，自行车道宽度约8.1米，距离基坑坡顶约15.9米，管线一次有污水管道（水泥质，埋深约1.5米，距基坑坡顶约15.3米）、网通管道（光缆，埋深约1.5米，距基坑坡顶约17.1米）、电缆管道（铜质、埋深约1.5米，距基坑坡顶约19.9米）、移动管道（光缆、埋深约1.5米，距基坑坡顶约25.9米）。基坑南侧为XX路，主路距基坑坡顶约20.3米，管线依次有高压电缆（铜质地上架空电线杆、距基坑坡顶约9.0米）、消防管道（铁质，埋深约1.5米，距基坑坡顶12.2米），电缆管道（铜质，埋深2.0米，距基坑坡顶约13.7米）。基坑西侧南段为XX区人民政府办公楼及地下车库，办公楼地上22层，地下1层，框架剪力墙结构，CFG桩复合地基，基础埋深约5.0米，地下车库为地下1层，基础埋深约5.0米。主楼距离基坑坡顶约16.5米，地下车路距离基坑坡顶约30.0米。北段为XX小区高层住宅楼，地上33层，地下2层，框剪结构，桩基础，基础埋深约7米，距离基坑坡顶约8.5米，管线依次有移动管道（光缆、埋深约1.5米，距离基坑坡顶约3.3米）、污水管道（水泥质，埋深约1.5米，距基坑坡顶约4.8米）、供热管道（铁质，埋深1.5米，距离基坑坡顶5.8米）。基坑设计主要参数如下：剖支护形式数量桩顶标保护桩有效桩桩间距桩直径第2页共51页第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共51页面高长长1-1桩锚70-0.0m0.6m19.8m1.4m800mm2-2土钉墙+桩锚294-3.5m0.6m16.3m1.4m800mm3-3土钉墙+桩锚21-3.5m0.6m21.8m1.4m800mm4-4土钉墙+桩锚35-3.5m0.6m19.8m1.4m800mm5-5土钉墙+桩锚123-3.5m0.6m16.3m1.4m800mm基槽周边预留1.8米基础外挑和施工作业面（地下室轮廓至护坡桩净距离）。护坡桩及冠梁混凝土强度为C25，采用商混，塌落度180-220mm，冠梁尺寸1-1、2-2、5-5剖面为900mm*600mm、3-3、4-4剖面为1100mm*600mm。锚索采用一桩一锚布置，水平间距为1.4米，采用旋喷工艺施工，水泥用量1-1、2-2、5-5剖面为100kg/m，3-3、4-4剖面为150kg/m。水灰比1.0，预应力锚索为（1*7）15.2mm、17.8mm的1860级钢绞线，fpy=1320N/mm2。腰梁均采用18双排工字钢，通过焊接构成整体。土钉钻孔直径150mm，土钉杆体分别为1Φ18、16HRB400钢筋，注浆材料采用PS32.5矿渣硅酸盐水泥，水泥用量30kg/m，水灰比0.45-0.55。1-1、2-2、5-5剖面高压旋喷桩为直径900mm，3-3、4-4、剖面高压旋喷桩直径为700mm，水平间距1400mm，桩顶标高-4.1米，有效桩长12.8米，与护坡桩项相互搭接150mm形成止水帷幕，采用PO42.5普通硅酸盐水泥，直径900mm水泥用量为360kg/m，直径700mm第3页共51页第2页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共51页水泥用量220kg/m，注浆压力25-30Mpa。本场地地下水稳定水位4.0-5.2米，地下水类型以潜水为主，地下水主要受大气降水垂直渗透及地表径流侧向补给。地下水的水量及水...
