数字电子技术模拟试题4套VIP免费

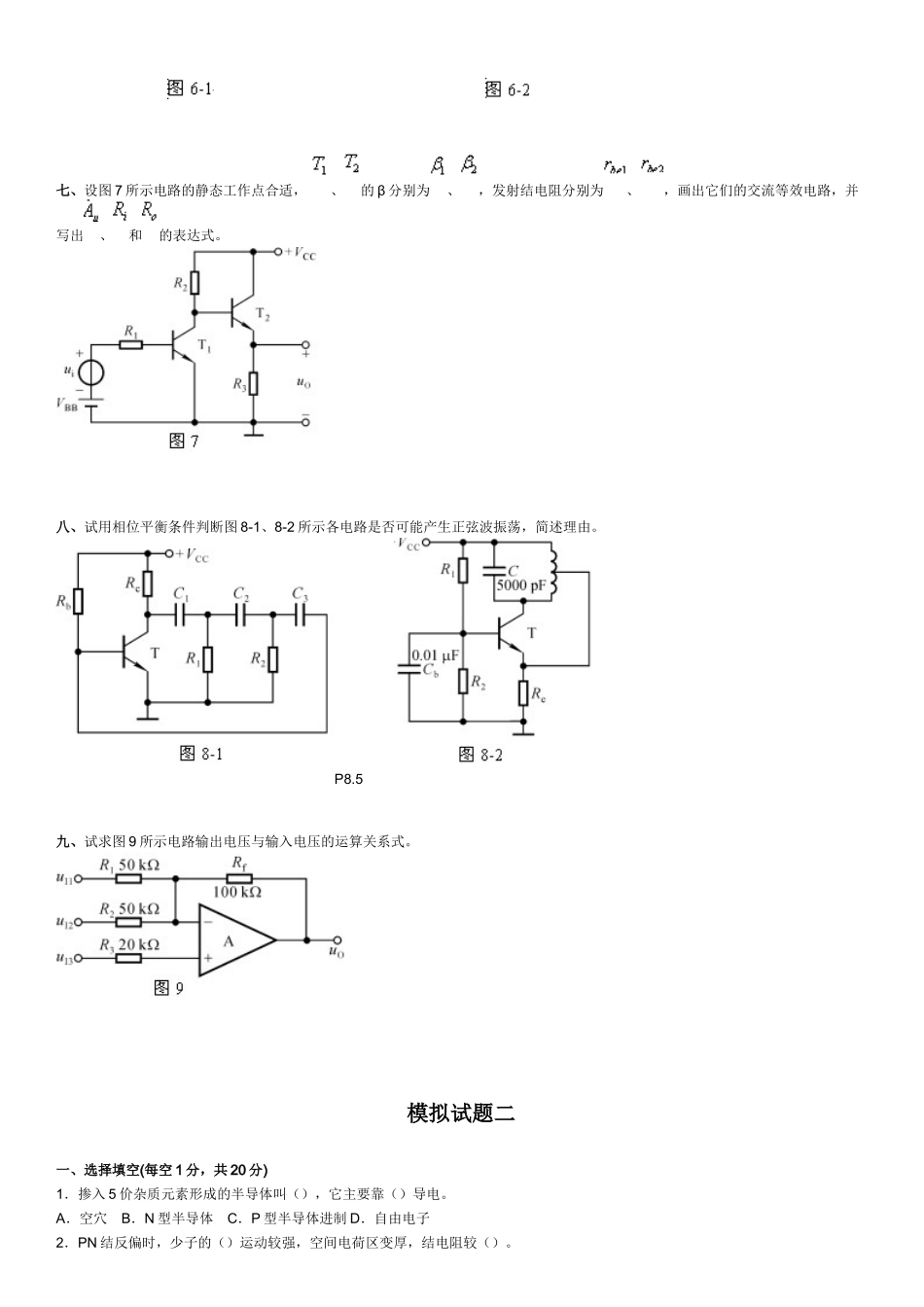

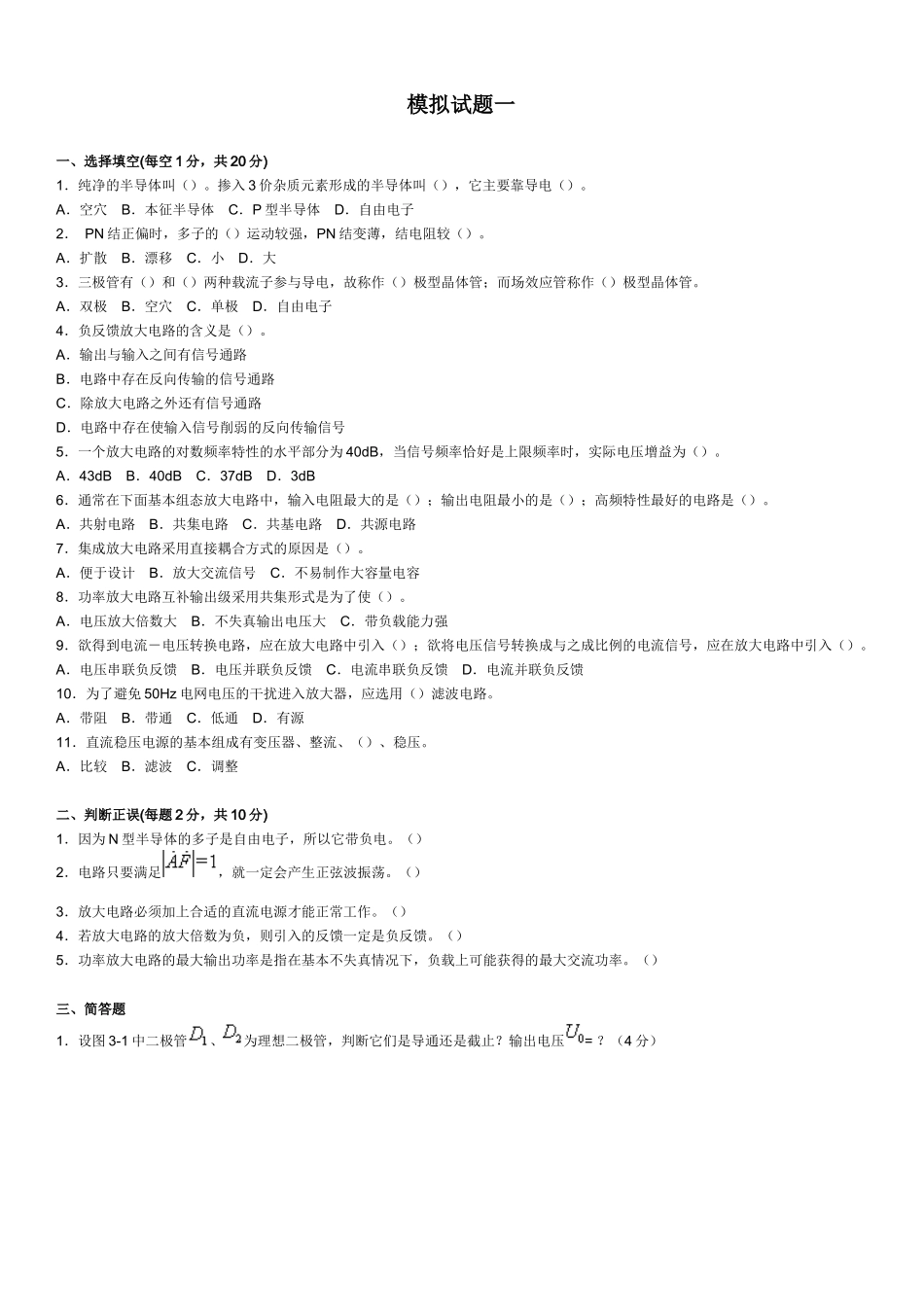

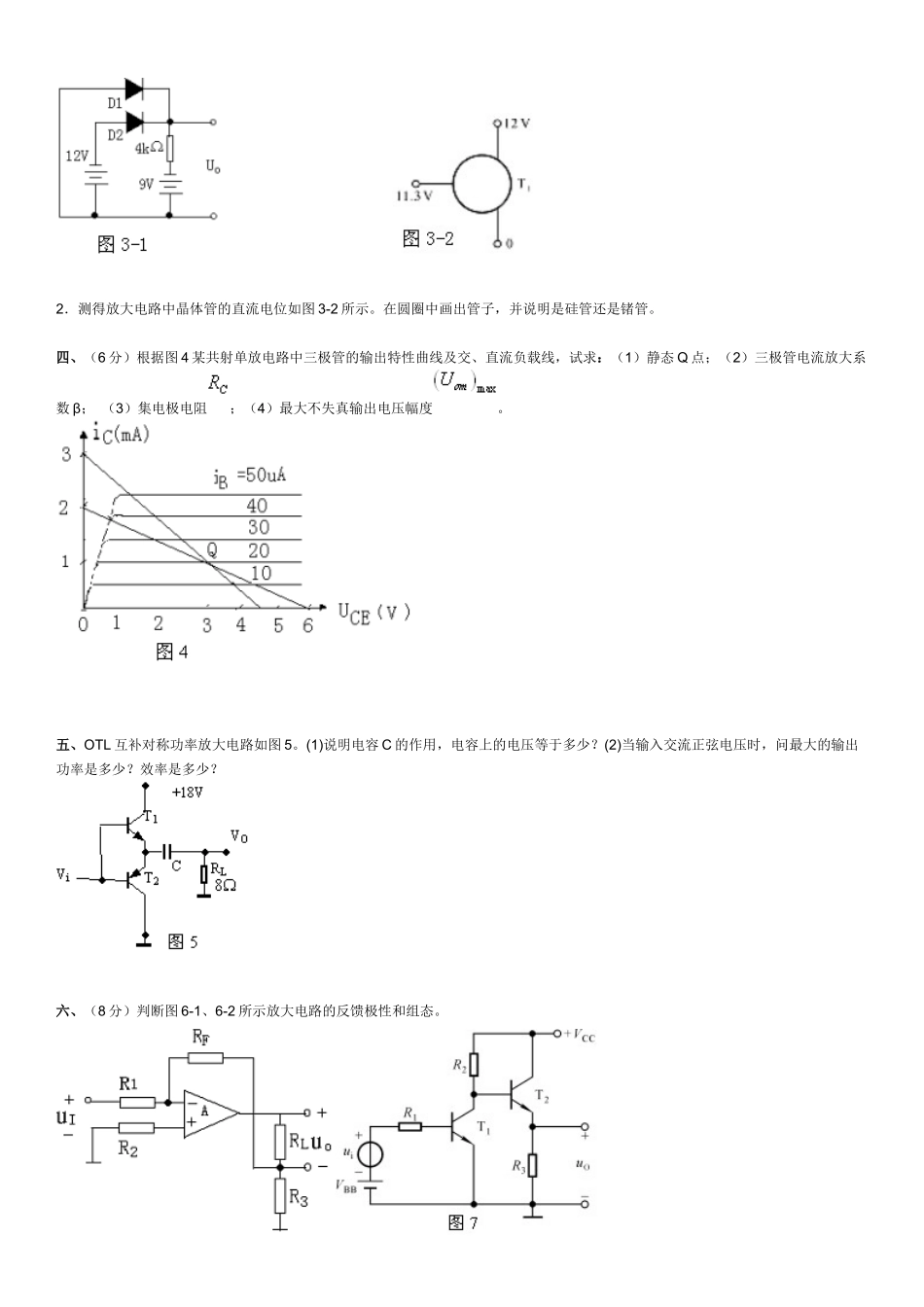

模拟试题一一、选择填空(每空1分，共20分)1．纯净的半导体叫（）。掺入3价杂质元素形成的半导体叫（），它主要靠导电（）。A．空穴B．本征半导体C．P型半导体D．自由电子2．PN结正偏时，多子的（）运动较强，PN结变薄，结电阻较（）。A．扩散B．漂移C．小D．大3．三极管有（）和（）两种载流子参与导电，故称作（）极型晶体管；而场效应管称作（）极型晶体管。A．双极B．空穴C．单极D．自由电子4．负反馈放大电路的含义是（）。A．输出与输入之间有信号通路B．电路中存在反向传输的信号通路C．除放大电路之外还有信号通路D．电路中存在使输入信号削弱的反向传输信号5．一个放大电路的对数频率特性的水平部分为40dB，当信号频率恰好是上限频率时，实际电压增益为（）。A．43dBB．40dBC．37dBD．3dB6．通常在下面基本组态放大电路中，输入电阻最大的是（）；输出电阻最小的是（）；高频特性最好的电路是（）。A．共射电路B．共集电路C．共基电路D．共源电路7．集成放大电路采用直接耦合方式的原因是（）。A．便于设计B．放大交流信号C．不易制作大容量电容8．功率放大电路互补输出级采用共集形式是为了使（）。A．电压放大倍数大B．不失真输出电压大C．带负载能力强9．欲得到电流－电压转换电路，应在放大电路中引入（）；欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入（）。A．电压串联负反馈B．电压并联负反馈C．电流串联负反馈D．电流并联负反馈10．为了避免50Hz电网电压的干扰进入放大器，应选用（）滤波电路。A．带阻B．带通C．低通D．有源11．直流稳压电源的基本组成有变压器、整流、（）、稳压。A．比较B．滤波C．调整二、判断正误(每题2分，共10分)1．因为N型半导体的多子是自由电子，所以它带负电。（）2．电路只要满足，就一定会产生正弦波振荡。（）3．放大电路必须加上合适的直流电源才能正常工作。（）4．若放大电路的放大倍数为负，则引入的反馈一定是负反馈。（）5．功率放大电路的最大输出功率是指在基本不失真情况下，负载上可能获得的最大交流功率。（）三、简答题1．设图3-1中二极管、为理想二极管，判断它们是导通还是截止？输出电压=？（4分）2．测得放大电路中晶体管的直流电位如图3-2所示。在圆圈中画出管子，并说明是硅管还是锗管。四、（6分）根据图4某共射单放电路中三极管的输出特性曲线及交、直流负载线，试求：（1）静态Q点；（2）三极管电流放大系数β；（3）集电极电阻；（4）最大不失真输出电压幅度。五、OTL互补对称功率放大电路如图5。(1)说明电容C的作用，电容上的电压等于多少？(2)当输入交流正弦电压时，问最大的输出功率是多少？效率是多少？六、（8分）判断图6-1、6-2所示放大电路的反馈极性和组态。七、设图7所示电路的静态工作点合适，、的β分别为、，发射结电阻分别为、，画出它们的交流等效电路，并写出、和的表达式。八、试用相位平衡条件判断图8-1、8-2所示各电路是否可能产生正弦波振荡，简述理由。P8.5九、试求图9所示电路输出电压与输入电压的运算关系式。模拟试题二一、选择填空(每空1分，共20分)1．掺入5价杂质元素形成的半导体叫（），它主要靠（）导电。A．空穴B．N型半导体C．P型半导体进制D．自由电子2．PN结反偏时，少子的（）运动较强，空间电荷区变厚，结电阻较（）。A．扩散B．漂移C．小D．大3．为保证三极管工作在放大区，接入电路时，应使它的发射结、集电结保持（）偏置。A．正向，正向B．正向，反向C．反向，正向D．反向，反向4．设二极管的端电压为U，则二极管的电流方程是（）。A．B．C．5．在BJT三种基本组态放大电路中，输入电压与输出电压反相的电路是（）；不具有电压放大作用的的是（）。A．共射电路B．共集电路C．共基电路6．若要改善放大器的带负栽能力，应引入（）；若要增大输入电阻，应引入（）。A．电压反馈B．电流反馈C．串联反馈D．并联反馈7．差分放大电路的差模信号是两个输入端信号的（），共模信号是两个输入端信号的（）。A．差B．和C．平均值8．放大电路在高频信号作用时放大倍数数值下降的原因是（），而低频信号作用时放大倍数数值下降的原因是（）。A．耦合电容和旁路电容的...
