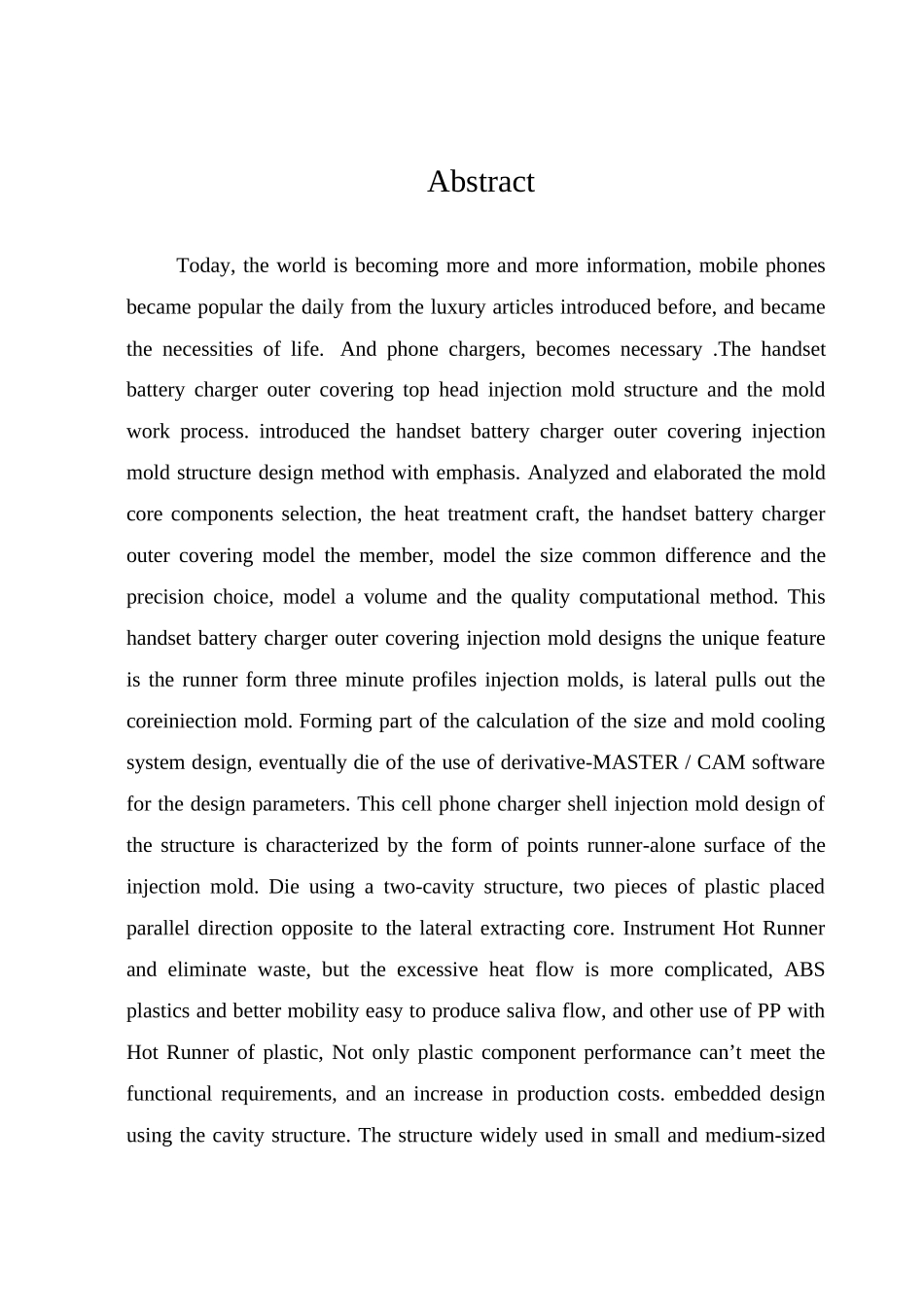

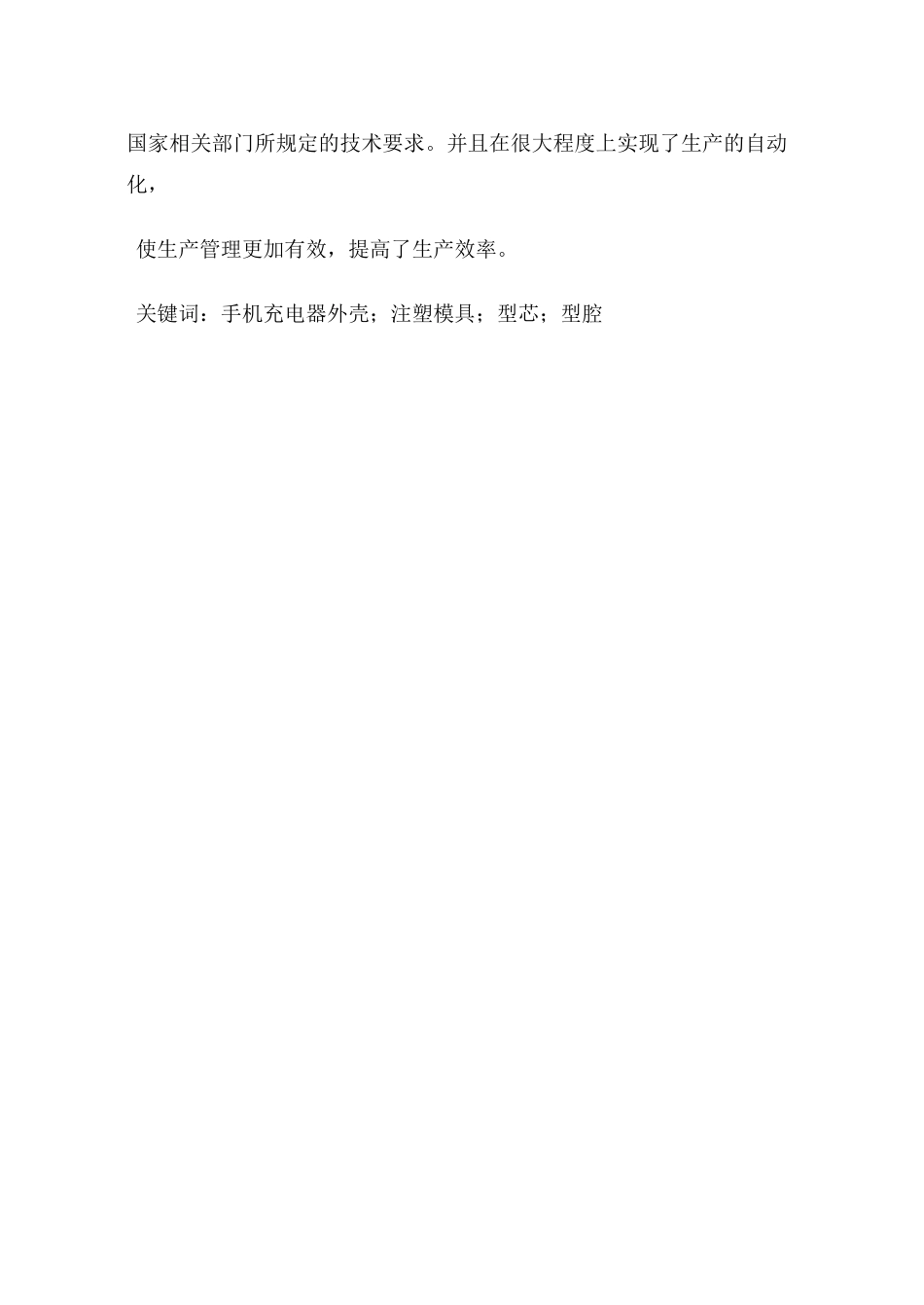

摘要当今社会，信息化日益发展，手机由于使用的方便，从而从之前的奢侈品变成了大众化的日常用品，渐渐成了生活的必需品。伴随着手机而产生的是五花八门的手机充电器。而模具制造业的发展，成为国民经济中不可或缺的一部分，占有重要地位。本设计从日常生活出发，选择了手机充电器注塑模模具设计这个课题。在结合实际的基础上，分析了手机充电器结构的工艺特点，介绍了手机充电器外壳上盖注射模结构及模具的工作过程。重点介绍了手机充电器外壳注射模结构的设计思想和方法。分析和阐述了模具型芯零件及各标准件的选材、热处理工艺，手机充电器外壳的塑件的结构要素，塑件的尺寸公差和精度的选择，塑件的体积和质量的计算方法，注射机的选择和校核，脱模推出机构的设计和相关计算，抽芯机构的设计计算以及校核，成型零件的工作尺寸的计算，以及模具冷却系统的设计，最后还对模具机构中的导柱运用MASTER/CAM软件进行了参数化设计。此手机充电器外壳注射模设计的结构特点是点浇口形式的单分型面的注射模，模具采用一模两腔的结构，两塑件平行放置，方向相反以便侧向抽芯。仪用热流道，可以消除废料的产生，但流道过长加热较复杂，而且ABS塑料流动性较好易产生涎流现象，改用PP等其它符合热流道的塑料，不仅塑性能不能满足制件功能要求，而且增加生产成本。本设计采用嵌入式型腔结构。该结构广泛应用于中小型塑件的模具中。加工方法可采用普通机加工、数控机床、电火花、电铸成型等方法。将一个整体型腔嵌入到型腔固定板中，嵌入的型腔材料可用低碳钢或低碳合金钢，渗碳淬火后抛光。该模具结构设计巧妙，降低了生产中操作的复杂性，延长了模具使用寿命，塑件达到国家相关部门所规定的技术要求。并且在很大程度上实现了生产的自动化，使生产管理更加有效，提高了生产效率。关键词：手机充电器外壳；注塑模具；型芯；型腔AbstractToday,theworldisbecomingmoreandmoreinformation,mobilephonesbecamepopularthedailyfromtheluxuryarticlesintroducedbefore,andbecamethenecessitiesoflife.Andphonechargers,becomesnecessary.Thehandsetbatterychargeroutercoveringtopheadinjectionmoldstructureandthemoldworkprocess.introducedthehandsetbatterychargeroutercoveringinjectionmoldstructuredesignmethodwithemphasis.Analyzedandelaboratedthemoldcorecomponentsselection,theheattreatmentcraft,thehandsetbatterychargeroutercoveringmodelthemember,modelthesizecommondifferenceandtheprecisionchoice,modelavolumeandthequalitycomputationalmethod.Thishandsetbatterychargeroutercoveringinjectionmolddesignstheuniquefeatureistherunnerformthreeminuteprofilesinjectionmolds,islateralpullsoutthecoreiniectionmold.Formingpartofthecalculationofthesizeandmoldcoolingsystemdesign,eventuallydieoftheuseofderivative-MASTER/CAMsoftwareforthedesignparameters.Thiscellphonechargershellinjectionmolddesignofthestructureischaracterizedbytheformofpointsrunner-alonesurfaceoftheinjectionmold.Dieusingatwo-cavitystructure,twopiecesofplasticplacedparalleldirectionoppositetothelateralextractingcore.InstrumentHotRunnerandeliminatewaste,buttheexcessiveheatflowismorecomplicated,ABSplasticsandbettermobilityeasytoproducesalivaflow,andotheruseofPPwithHotRunnerofplastic,Notonlyplasticcomponentperformancecan’tmeetthefunctionalrequirements,andanincreaseinproductioncosts.embeddeddesignusingthecavitystructure.Thestructurewidelyusedinsmallandmedium-sizedplasticpartsmold.Processingmethodsuseordinarymachine,CNCmachinetools,EDM,LIGAmethods.Willbeembeddedinacavityofawholecavityplate,Embeddedinthecavitymaterialavailablelow-carbonorlowalloysteel,carburizingquenchingafterpolishing.Afterproductionconfirmation,thismoldstructuraldesigningenious,theeaseofoperation,theservicelifeislong,modelstoachievethespecific...
