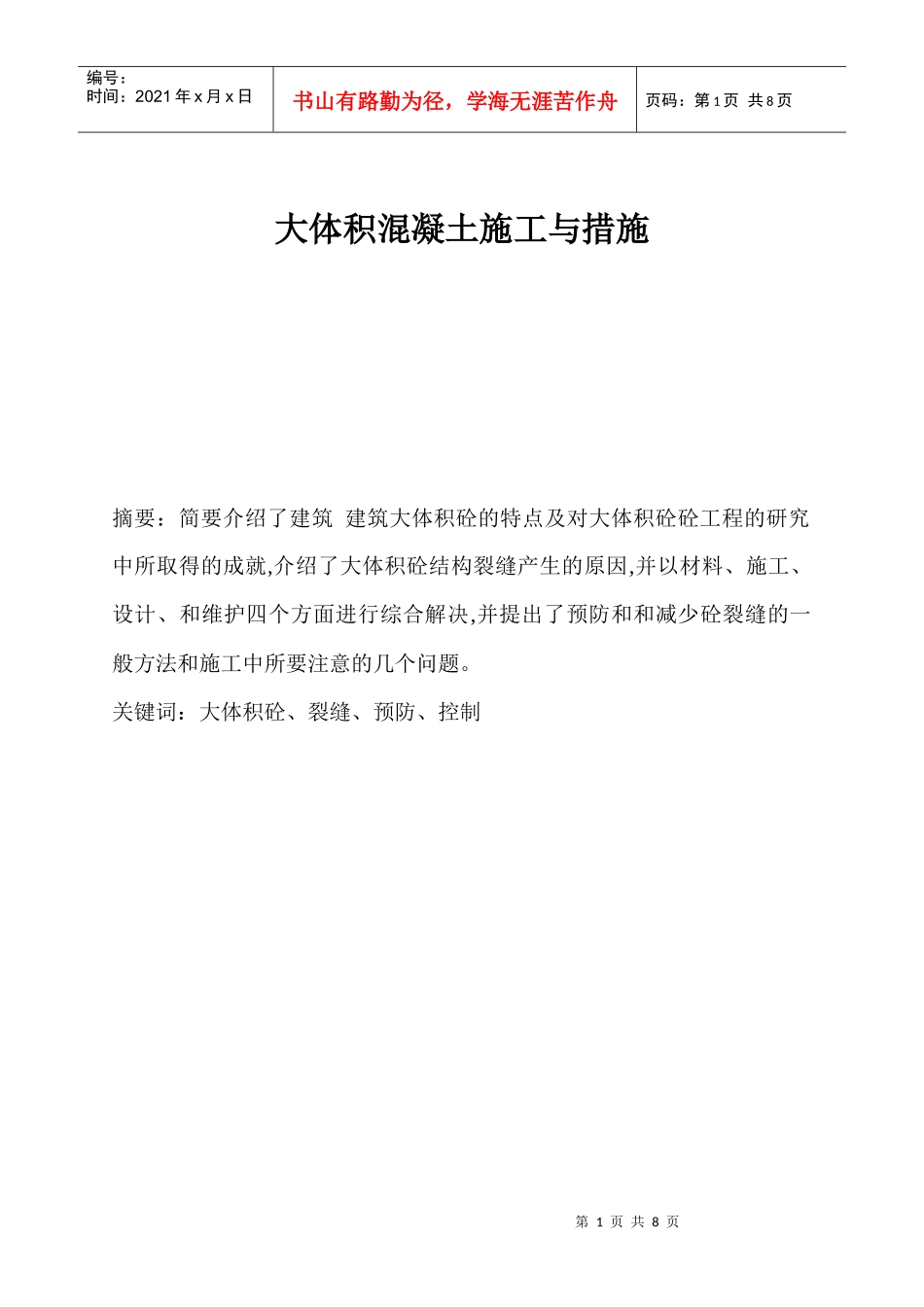

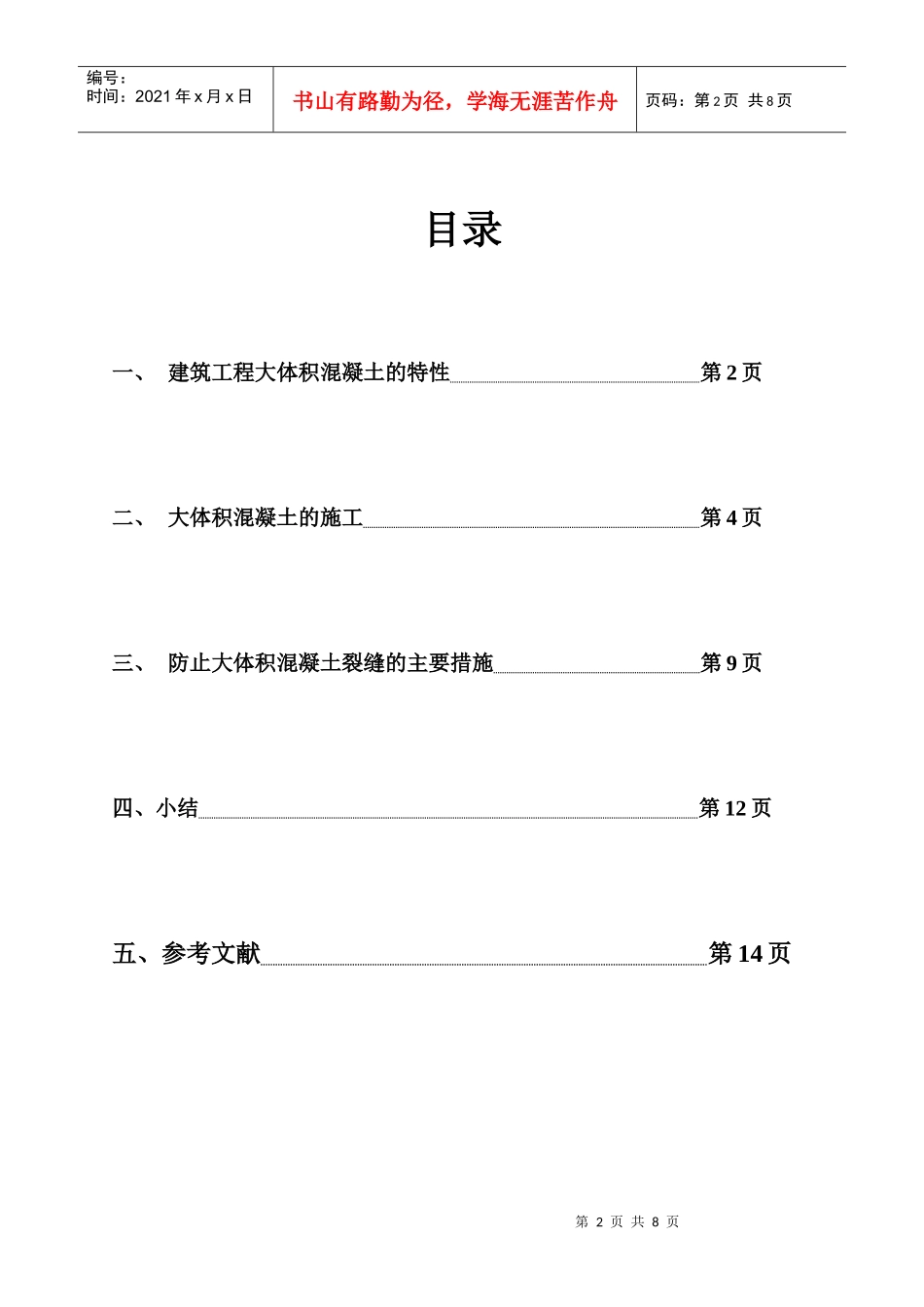

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页大体积混凝土施工与措施摘要：简要介绍了建筑建筑大体积砼的特点及对大体积砼砼工程的研究中所取得的成就,介绍了大体积砼结构裂缝产生的原因,并以材料、施工、设计、和维护四个方面进行综合解决,并提出了预防和和减少砼裂缝的一般方法和施工中所要注意的几个问题。关键词：大体积砼、裂缝、预防、控制第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页目录一、建筑工程大体积混凝土的特性第2页二、大体积混凝土的施工第4页三、防止大体积混凝土裂缝的主要措施第9页四、小结第12页五、参考文献第14页第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页一、建筑工程大体积混凝土的特性对于大体积混凝土，目前国内尚无一个确切的定义。日本建筑学会标准（JASS5）规定：“结构断面最小厚度在80㎝以上，同时水化热引起混凝土内部的最高温度与外界气温之差预计超过25°C的混凝土，称为大体积混凝土”。美国混凝土学会（ACI）规定：“任何就地浇筑的大体积混凝土，其尺寸之大，必须要求采取措施解决水化热及随之引起的体积变形问题，以最大限度减少开裂”。近十几年来，由于高层建筑的发展，其基础多采用了箱基、筏基等大体积混凝土,具有以下几个特点：（1）混凝土设计强度较高，单方水泥用量较多，水化热引起的混凝土内部温度较一般混凝土要大的多；（2）结构断面内配筋较多，整体性要求较高；（3）基础结构大多埋置地下，虽然受外界温度变化的影响较小，但要求抗渗性能较高。因此，如何控制混凝土的内外温差和温度变形而造成的裂缝，提高混凝土的抗渗、抗裂和抗侵蚀性能，是建筑工程大体积混凝土施工中的一个关键问题。对大体积混凝土的温度控制，目前国内尚无正式规定，过去曾提出内外温差应控制在20°C以内,近年来南方一些地区规定控制在25°C以内。宝钢工程的大体积混凝土施工，温度控制在30°C从国内的施工实践来看：混凝土的温升和温差与表面系数有关，单面散热的结构断面最小厚度在75㎝以上，双面散热在100㎝以上，水化热引起的混凝土内外最高温差预计超过25°C的混凝土结构，可按大体积混凝土施工。80年代以来，在全国一些大城市相继建造了一批高层建筑和高耸构筑物。这些建筑物的基础，都采用了大体积混凝土，通过这些工程的实践，促进了大体积混凝土施工技术的发展。对大体积混凝土工程的研究，取得不少成就，主要是：（1）在设计上，为改善大体积混凝土的内外约束条件以及结构薄弱环节的补强，提出了行之有效的措施。（2）在施工技术上，从选料，配合比设计、施工方法，施工季节的选定和测温养护等，采取一些综合性的措施，有效地克服了大体积混凝土的裂缝。（3）在施工组织管理上，为了解决大体积混凝土一次浇筑量大的问题，在精心组织、协调指挥下采用了集中搅拌、罐车运输、泵送混凝土等技术。二、大体积混凝土的施工材料要求1.水泥（1）在满足强度和耐久性等要求的前提下，宜选用低热或中热的矿渣水泥、火山灰水泥（发热量270~290kJ/kg）、严禁使用安定性不合格的水泥。（2）由于大体积混凝土工程量大，水泥用量多，水泥供应难以做到按施工要求的品种标号一次进场，因此要加强水泥进场的检验和试配工作。2.骨料（1）粗骨料。碎石和卵石均可，并采取连续级配或合理的掺配比例。其最大粒径不得大于钢筋最小间距的3/4。当采用泵送混凝土时，为了提高混凝土的可泵性和控制增加水泥用量，可参照表5-第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页7-13选用。骨料中不得含有有机杂质，其含泥量应<=1%泵送大体积混凝土粗骨料最大粒径（㎜）管道直径（㎜）100125150砾石304050碎石253040（2）细骨料。宜选用粗砂或中砂，含泥量应≤3%。当采用泵送混凝土时，其细度模数以2.6～2.8为宜。控制细砂以0.3㎜筛孔的通过率为15～30%；0.15㎜筛孔的通过率为5～10%。（3）粉煤灰。为了减少水泥用量，可掺入水泥用量10%的粉煤灰取代水泥。粉煤灰应符合《技术条件103...
