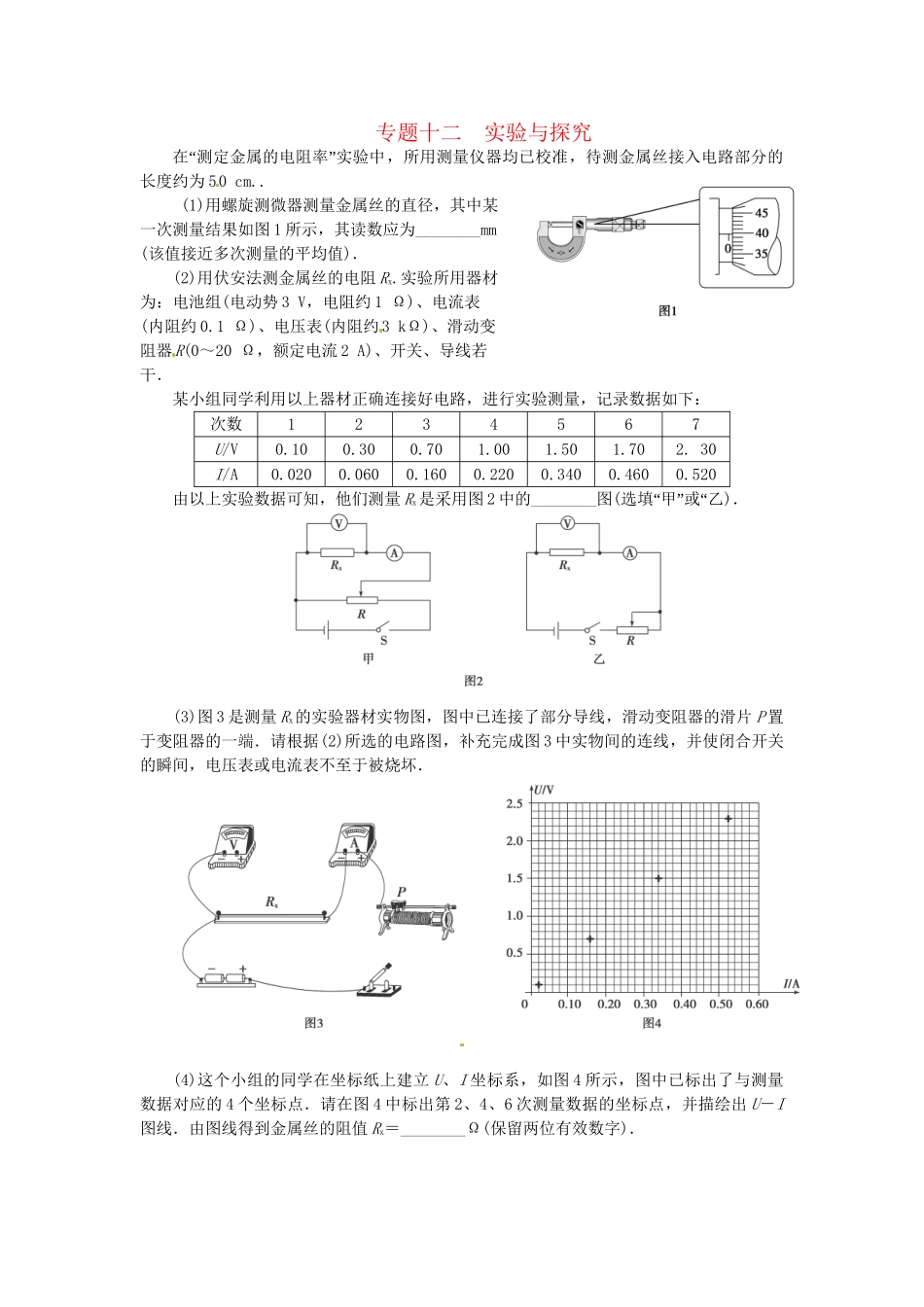

专题十二实验与探究“”在测定金属的电阻率实验中，所用测量仪器均已校准，待测金属丝接入电路部分的长度约为50cm..(1)用螺旋测微器测量金属丝的直径，其中某一次测量结果如图1所示，其读数应为________mm(该值接近多次测量的平均值)．(2)用伏安法测金属丝的电阻Rx.实验所用器材为：电池组(电动势3V，电阻约1Ω)、电流表(内阻约0.1Ω)、电压表(内阻约3kΩ)、滑动变阻器R(0～20Ω，额定电流2A)、开关、导线若干．某小组同学利用以上器材正确连接好电路，进行实验测量，记录数据如下：次数1234567U/V0.100.300.701.001.501.702.30I/A0.0200.0600.1600.2200.3400.4600.520由以上实验数据可知，他们测量Rx是采用图2中的________图(“”“选填甲或乙)．(3)图3是测量Rx的实验器材实物图，图中已连接了部分导线，滑动变阻器的滑片P置于变阻器的一端．请根据(2)所选的电路图，补充完成图3中实物间的连线，并使闭合开关的瞬间，电压表或电流表不至于被烧坏．(4)这个小组的同学在坐标纸上建立U、I坐标系，如图4所示，图中已标出了与测量数据对应的4个坐标点．请在图4中标出第2、4、6次测量数据的坐标点，并描绘出U－I图线．由图线得到金属丝的阻值Rx＝________Ω(保留两位有效数字)．(5)根据以上数据可以估算出金属丝电阻率约为________(填选项前的符号)．A．1×10－2Ω·mB．1×10－3Ω·mC．1×10－6Ω·mD．1×10－8Ω·m(6)任何实验测量都存在误差．本实验所用测量仪器均已校准，下列关于误差的说法中正确的选项是________(有多个正确选项)．A．用螺旋测微器测量金属丝直径时，由于读数引起的误差属于系统误差B．由于电流表和电压表内阻引起的误差属于偶然误差C．若将电流表和电压表的内阻计算在内，可以消除由测量仪表引起的系统误差D．用U－I图像处理数据求金属丝电阻可以减小偶然误差(2012·高考安徽卷)Ⅰ.图1“为验证牛顿第二定”律的实验装置示意图．砂和砂桶的总质量为m，小车和砝码的总质量为M.实验中用砂和砂桶总重力的大小作为细线对小车拉力的大小．(1)实验中，为了使细线对小车的拉力等于小车所受的合外力，先调节长木板一端滑轮的高度，使细线图1与长木板平行．接下来还需要进行的一项操作是()A．将长木板水平放置，让小车连着已经穿过打点计时器的纸带，给打点计时器通电，调节m的大小，使小车在砂和砂桶的牵引下运动，从打出的纸带判断小车是否做匀速运动．B．将长木板的一端垫起适当的高度，让小车连着已经穿过打点计时器的纸带，撤去砂和砂桶，给打点计时器通电，轻推小车，从打出的纸带判断小车是否做匀速运动．C．将长木板的一端垫起适当的高度，撤去纸带以及砂和砂桶，轻推小车，观察判断小车是否做匀速运动．(2)实验中要进行质量m和M的选取，以下最合理的一组是()A．M＝200g，m＝10g、15g、20g、25g、30g、40gB．M＝200g，m＝20g、40g、60g、80g、100g、120gC．M＝400g，m＝10g、15g、20g、25g、30g、40gD．M＝400g，m＝20g、40g、60g、80g、100g、120g(3)图2是实验中得到的一条纸带，A、B、C、D、E、F、G为7个相邻的计数点，相邻的两个计数点之间还有四个点未画出．量出相邻的计数点之间的距离分别为：sAB＝4.22cm、sBC＝4.65cm、sCD＝5.08cm、sDE＝5.49cm、sEF＝5.91cm、sFG＝6.34cm.已知打点计时器的工作频率为50Hz，则小车的加速度a＝________m/s2(结果保留2位有效数字)．Ⅱ.“”如图为测绘小灯泡伏安特性曲线实验的实物电路图，已知小灯泡额定电压为2.5V.(1)完成下列实验步骤：①闭合开关前，调节滑动变阻器的滑片，______________________；②闭合开关后，逐渐移动变阻器的滑片，________________________________________________________________________________________________________________________________________________________________________________________________________________________；③断开开关……，.根据实验数据在方格纸上作出小灯泡灯丝的伏安特性曲线．(2)画出与实物电路相应的电路图．答案：【解析】(1)0.395～0.399mm.螺旋测微器的读数要注意精确度为0.01，估读到0.001mm.故0.395～0.399mm均正确．(2)测金属丝的电阻率实验...
