数控车床半闭环控制VIP免费

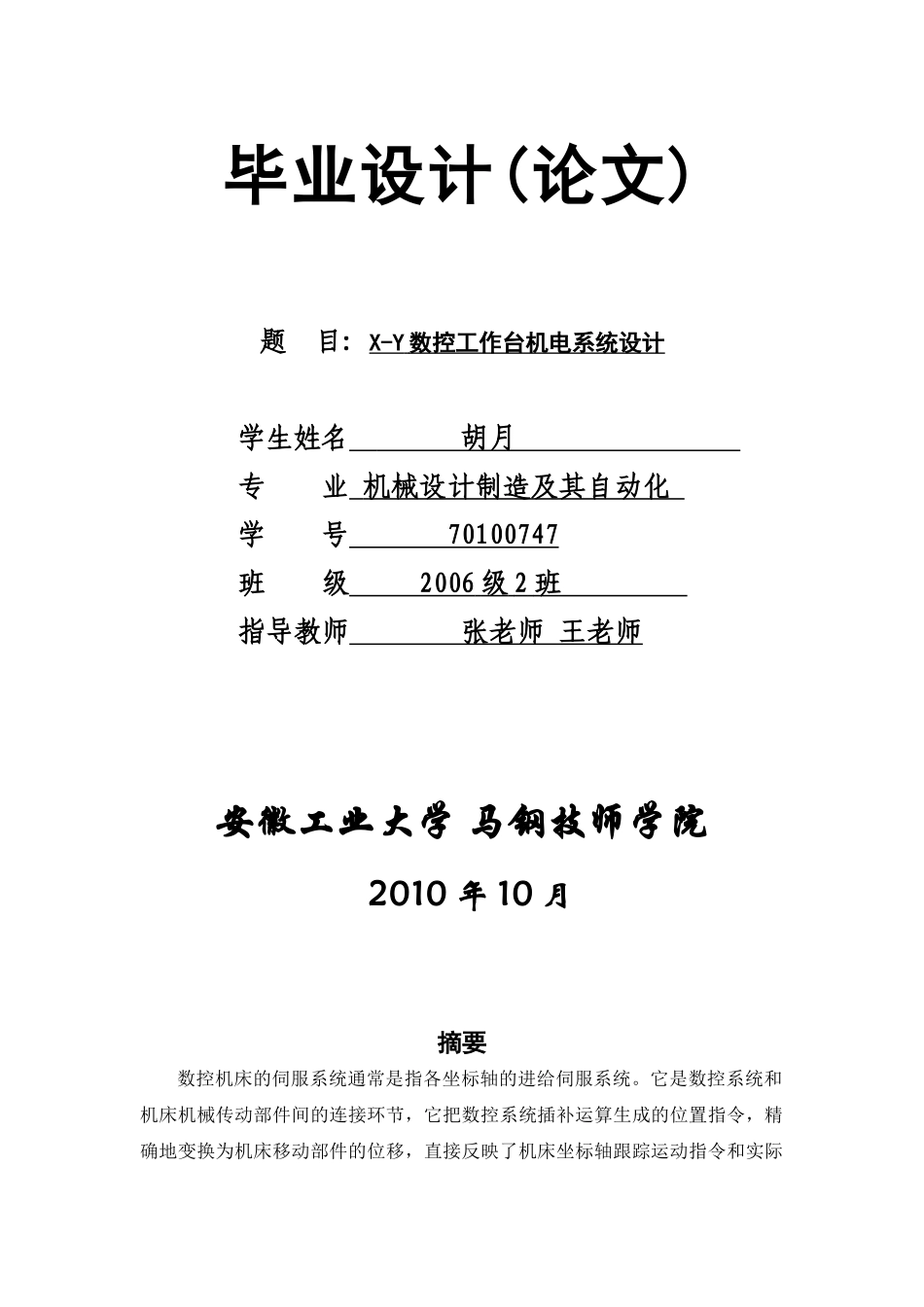

数控车床半闭环控制_第1页
1/26

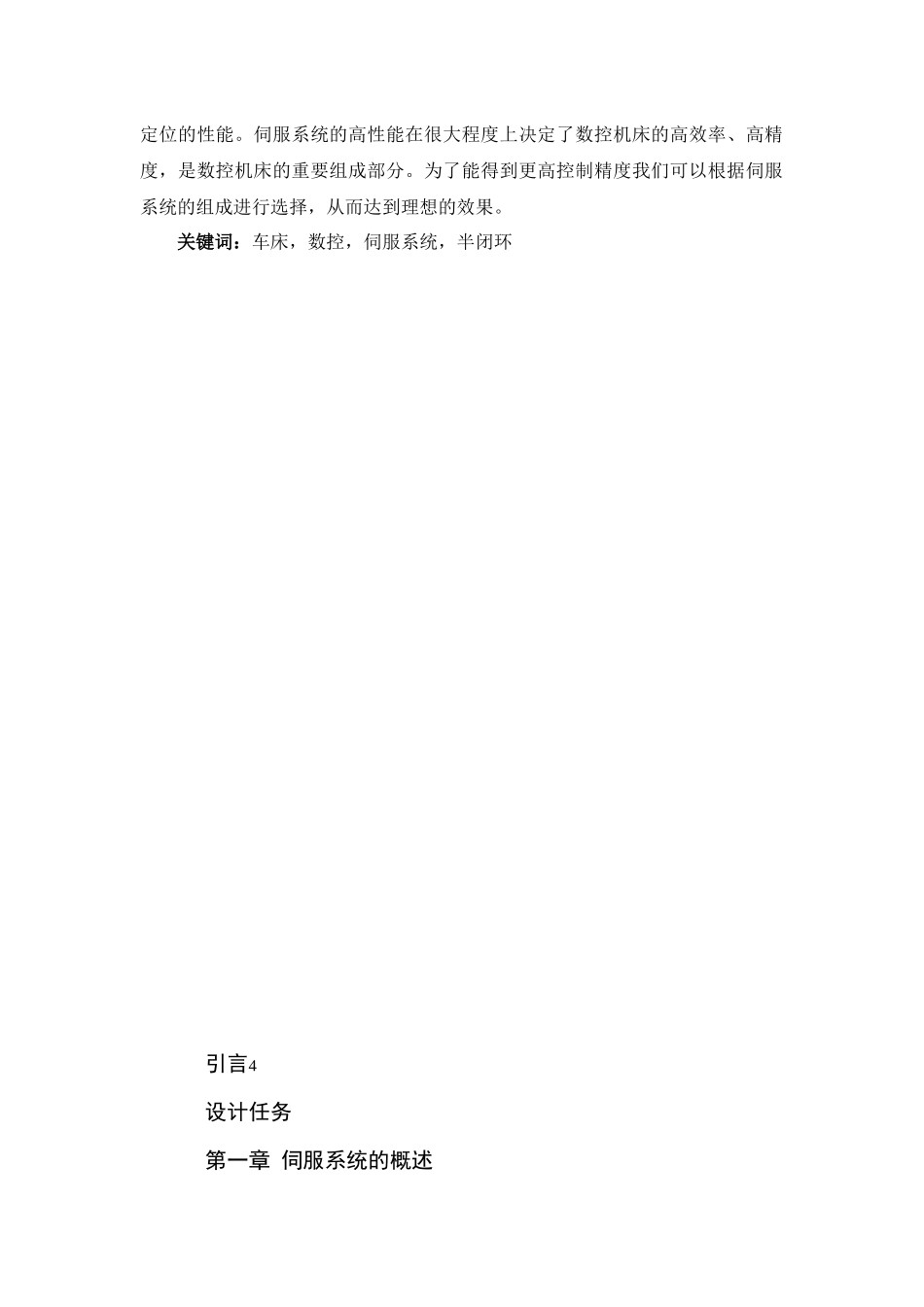

数控车床半闭环控制_第2页
2/26

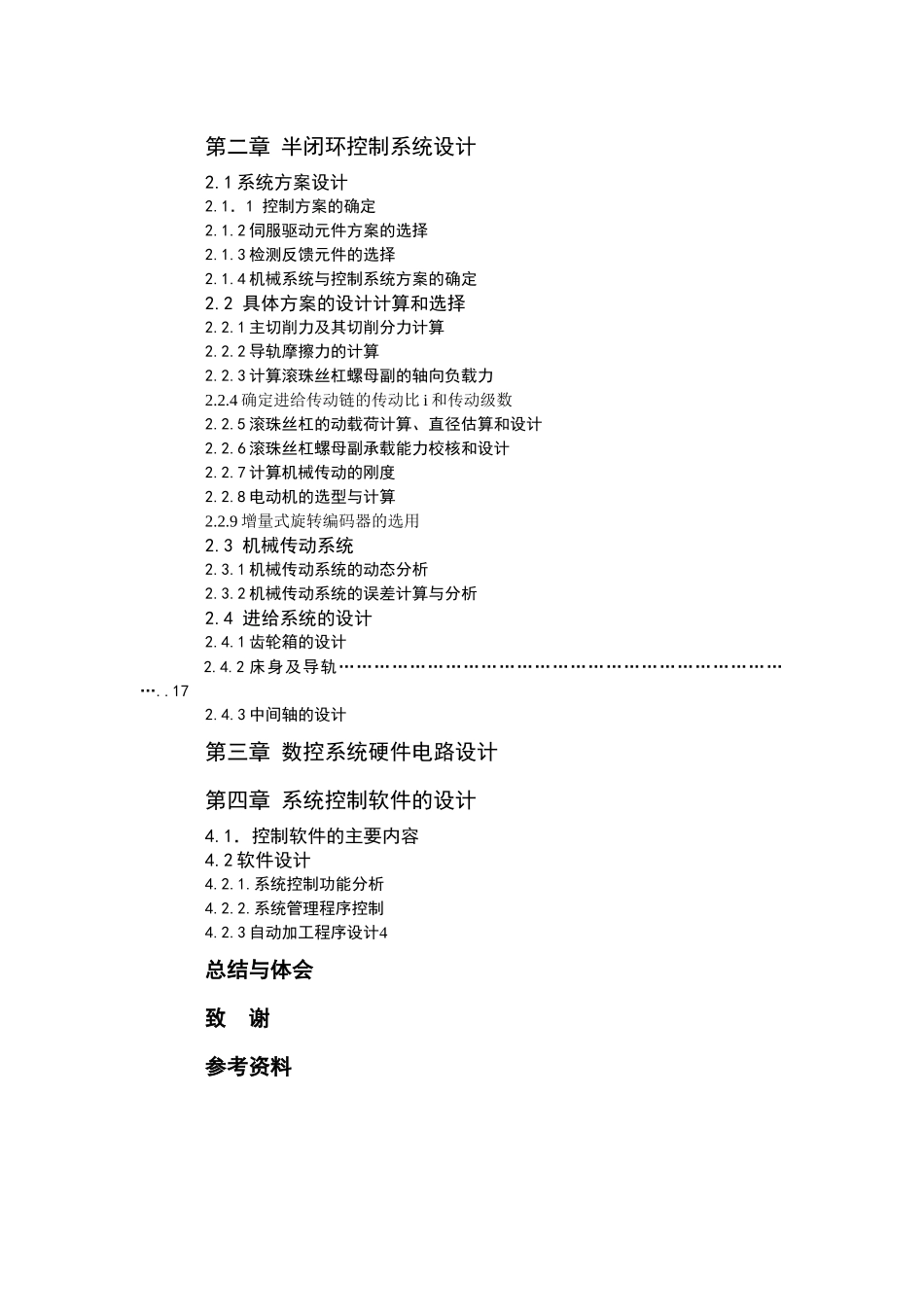

数控车床半闭环控制_第3页
3/26
毕业设计(论文)题目:X-Y数控工作台机电系统设计学生姓名胡月专业机械设计制造及其自动化学号70100747班级2006级2班指导教师张老师王老师安徽工业大学马钢技师学院2010年10月摘要数控机床的伺服系统通常是指各坐标轴的进给伺服系统。它是数控系统和机床机械传动部件间的连接环节,它把数控系统插补运算生成的位置指令,精确地变换为机床移动部件的位移,直接反映了机床坐标轴跟踪运动指令和实际定位的性能。伺服系统的高性能在很大程度上决定了数控机床的高效率、高精度,是数控机床的重要组成部分。为了能得到更高控制精度我们可以根据伺服系统的组成进行选择,从而达到理想的效果。关键词:车床,数控,伺服系统,半闭环引言4设计任务第一章伺服系统的概述第二章半闭环控制系统设计2.1系统方案设计2.1.1控制方案的确定2.1.2伺服驱动元件方案的选择2.1.3检测反馈元件的选择2.1.4机械系统与控制系统方案的确定2.2具体方案的设计计算和选择2.2.1主切削力及其切削分力计算2.2.2导轨摩擦力的计算2.2.3计算滚珠丝杠螺母副的轴向负载力2.2.4确定进给传动链的传动比i和传动级数2.2.5滚珠丝杠的动载荷计算、直径估算和设计2.2.6滚珠丝杠螺母副承载能力校核和设计2.2.7计算机械传动的刚度2.2.8电动机的选型与计算2.2.9增量式旋转编码器的选用2.3机械传动系统2.3.1机械传动系统的动态分析2.3.2机械传动系统的误差计算与分析2.4进给系统的设计2.4.1齿轮箱的设计2.4.2床身及导轨……………………………………………………………………..172.4.3中间轴的设计第三章数控系统硬件电路设计第四章系统控制软件的设计4.1.控制软件的主要内容4.2软件设计4.2.1.系统控制功能分析4.2.2.系统管理程序控制4.2.3自动加工程序设计4总结与体会致谢参考资料数控车床半闭环控制系统设计姓名胡月单位马钢技师学院一.引言现代科学技术的不断发展,极大地推动了不同学科的交叉与渗透,导致了工程领域的技术革命与改造。在机械工程领域,由于微电子技术和计算机技术的迅速发展及其向机械工业的渗透所形成的机电一体化,使机械工业的技术结构、产品机构、功能与构成、生产方式及管理体系发生了巨大变化,使工业生产由“机械电气化”迈入了“机电一体化”为特征的发展阶段。随着科学技术的发展,市场需求的产品日益逐渐复杂精密,精度要求也越来越高、更新换代的周期也变的越来越短,从而促进类暗袋制造业的发展,尤其是宇航、军工、造船、汽车和模具加工等行业,其中普通机床进行加工(精度低、效率低、劳动度大)已无法满足大生产量要求,于是一种新型的用数字程序控制的机床应运而生,这种机床运用了计算机技术、自动控制、精密测量和机械设计等新技术的机械一体化典型产品即数控机床。二、设计任务设计参数如下:横向:1.工作台重量:W=300N;2.最大进给速度:=1000mm/min;3.行程:S=200mm;4.脉冲当量:=0.004mm/P;纵向:1.工作台重量:W=800N;2.行程:S=650mm;3.脉冲当量:=0.006mm/P;4.最大进给速度:=2000mm/min;总体:x、y方向定位精度都为±0.01mm;滚珠丝杠的基本导程;第一章伺服系统的概述数控伺服系统是指一机床运动部件的位置和速度作为控制量的自动控制系统,又称为随动系统。数控伺服系统的作用在于接受来自数控装置的进给脉冲信号,经过一定的信号变换及电压、功率放大,驱动机床运动部件实现运动,并保证动作的快速性和准确性。作为数控装置和机床的联系环节它是数控机床的重要组成部分,研究和开发高性能伺服系统是现代数控机床的关键技术之一。机电一体化伺服系统要求具有精度高、响应速度快、稳定性好、负载能力强和工作频率范围大登记处要求,同时还要求体积小、重量轻、可靠性高和成本低等要求。第二章半闭环控制系统设计数控机床又分很多种类,其中按控制方式分类就包括开环控制系统、半闭环控制系统和闭环控制系统三种。1.开环控制(Open-loopcontrolsystem)指调节系统不接受反馈的控制,只控制输出,不计后果的控制。又称为无反馈控制系统,在数控机床中由步进电动机和步进电动机驱动线路组成。数控装置根据输入指令,经过运算发出脉冲指令给步进电动机驱动线路,从而驱动工作台移动...
