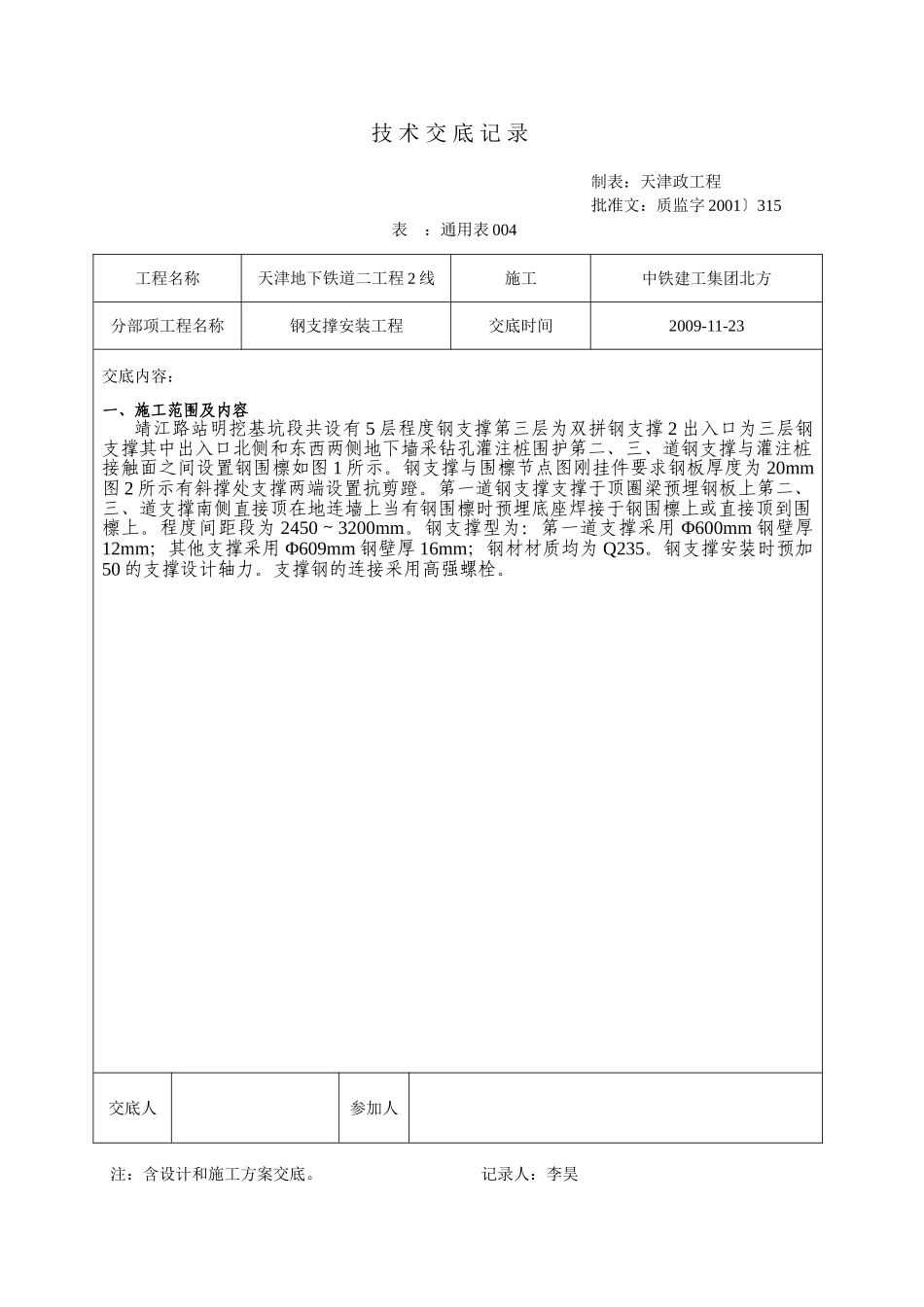

技术交底记录制表：天津政工程批准文：质监字2001〕315表：通用表004注：含设计和施工方案交底。记录人：李昊工程名称天津地下铁道二工程2线施工中铁建工集团北方分部项工程名称钢支撑安装工程交底时间2009-11-23交底内容：一、施工范围及内容靖江路站明挖基坑段共设有5层程度钢支撑第三层为双拼钢支撑2出入口为三层钢支撑其中出入口北侧和东西两侧地下墙采钻孔灌注桩围护第二、三、道钢支撑与灌注桩接触面之间设置钢围檩如图1所示。钢支撑与围檩节点图刚挂件要求钢板厚度为20mm图2所示有斜撑处支撑两端设置抗剪蹬。第一道钢支撑支撑于顶圈梁预埋钢板上第二、三、道支撑南侧直接顶在地连墙上当有钢围檩时预埋底座焊接于钢围檩上或直接顶到围檩上。程度间距段为2450～3200mm。钢支撑型为：第一道支撑采用Φ600mm钢壁厚12mm；其他支撑采用Φ609mm钢壁厚16mm；钢材材质均为Q235。钢支撑安装时预加50的支撑设计轴力。支撑钢的连接采用高强螺栓。交底人参加人技术交底记录制表：天津政工程批准文：质监字2001〕315表：通用表004注：含设计和施工方案交底。记录人：李昊技术交底记录工程名称天津地下铁道二工程2线施工中铁建工集团北方分部项工程名称钢支撑安装工程交底时间2009-11-23交底内容：二、施工1、钢支撑施工工艺流程工艺流程图如图6所示图5钢支撑安装施工工艺流程图交底人参加人预制节及端节预制预埋件及托架打膨胀螺栓安装钢围檩吊装钢围檩吊运钢支撑拼装节段施加预应力打设隼子拆除千斤顶吊装托架固定钢支撑两端预制钢围檩制表：天津政工程批准文：质监字2001〕315表：通用表004注：含设计和施工方案交底。记录人：李昊技术交底记录工程名称天津地下铁道二工程2线施工中铁建工集团分部项工程名称钢支撑安装工程交底时间2009-11-23交底内容：1、内支撑体系的加工(1)、支托体系支撑托架分为两种一种为直撑托架直撑托架型式如图8、图9所示。一种为斜撑托架斜撑托架型式如图10所示。钢支撑托架用YG2型M22(L＝200mm)膨胀螺栓固定在地下连续墙上。背后有钢围檩时托架直接焊接在钢围檩上支撑中心处钢围檩需做加强处理。当基坑宽度增大设格构柱时应在钢支撑安装前把加工好的钢系杆与格构柱连接托住钢支撑如图6所示〕其钢系杆托件采用L100x100x400x10角钢钢系杆采用32a槽钢加工。(2)、钢支撑钢支撑工厂制作好节及端头节现场采用法兰盘和高强螺栓拼接。钢在两端设预加轴力装置。为防止钢支撑变形端头采用厚4cm的特种钢板作为端承板。钢支撑加工必须满足以下要求：1)无损伤焊缝检测及钢支撑轴力检测；2)钢支撑的活络端头必须增设加强肋以增强薄弱部位强度；3)钢支撑端头板必须平整严禁使用变形的钢支撑；4)钢支撑在使用前必须进展防锈处理。对于锈蚀严重的钢支撑严禁进场。交底人参加人制表：天津政工程批准文：质监字2001〕315表：通用表004注：含设计和施工方案交底。记录人：李昊技术交底记录制表：天津政工程工程名称天津地下铁道二工程2线施工中铁建工集团分部项工程名称钢支撑安装工程交底时间2009-11-23交底内容：图1钢支撑与围檩节点图(直撑)以上焊缝满焊焊缝厚度为2公分。交底人参加人批准文：质监字2001〕315表：通用表004注：含设计和施工方案交底。记录人：李昊技术交底记录制表：天津政工程批准文：质监字2001〕315工程名称天津地下铁道二工程2线施工中铁建工集团分部项工程名称钢支撑安装工程交底时间2009-11-23交底内容：图2钢支撑托架型式图(直撑)以上焊缝满焊焊缝厚度为1公分。交底人参加人表：通用表004注：含设计和施工方案交底。记录人：李昊技术交底记录制表：天津政工程批准文：质监字2001〕315工程名称天津地下铁道二工程2线施工中铁建工集团分部项工程名称钢支撑安装工程交底时间2009-11-23交底内容：图3钢支撑托架型式图(直撑)交底人参加人表：通用表004注：含设计和施工方案交底。记录人：李昊技术交底记录制表：天津政工程批准文：质监字2001〕315工程名称天津地下铁道二工程2线施工中铁建工集团分部项工程名称钢支撑安装工程交底时间2009-11-23交底内容：图4钢支撑托架型式图(斜撑)备注：斜撑端头斜铁的详细尺寸在现场放样后确认所有焊缝满焊焊缝厚度为1公...
