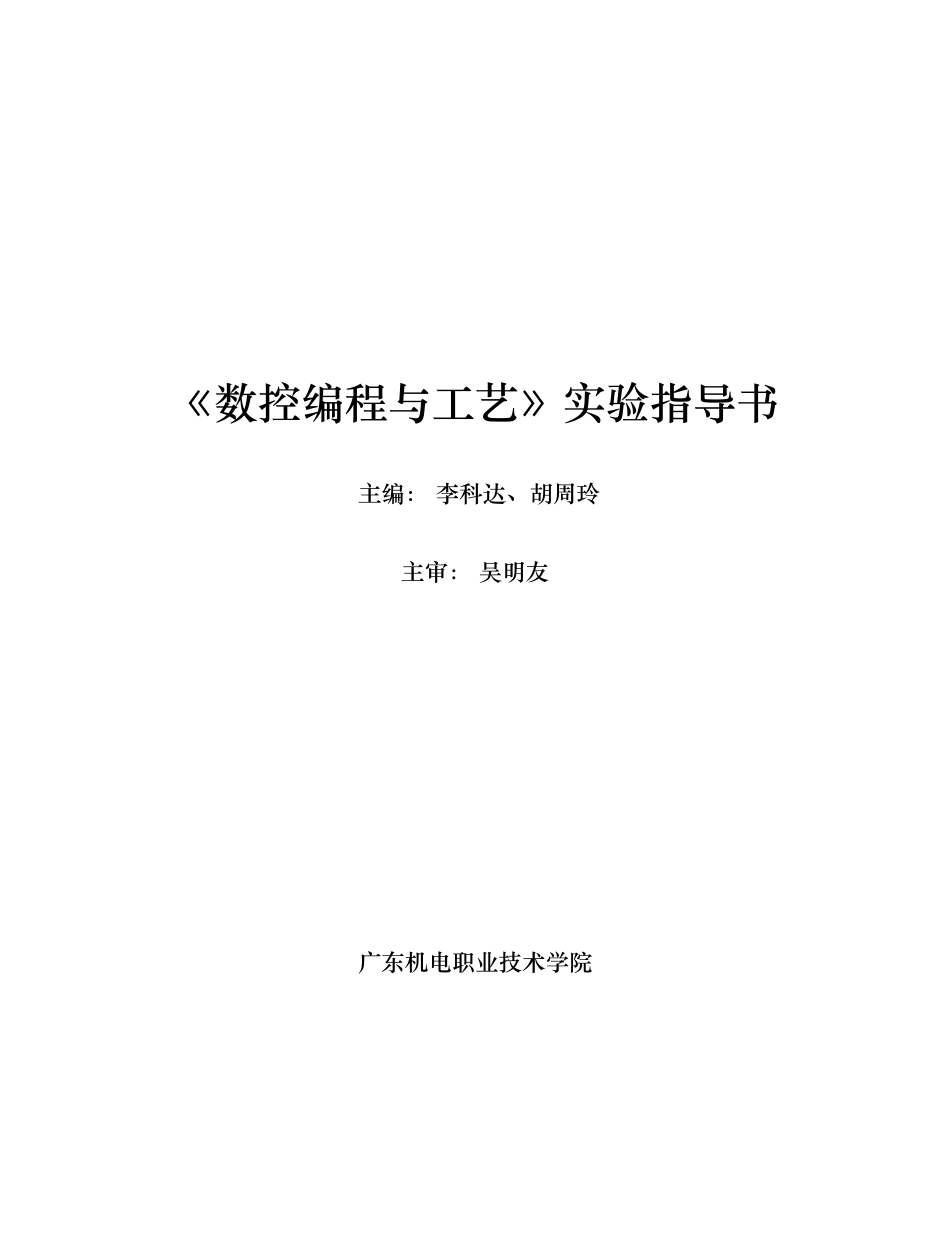

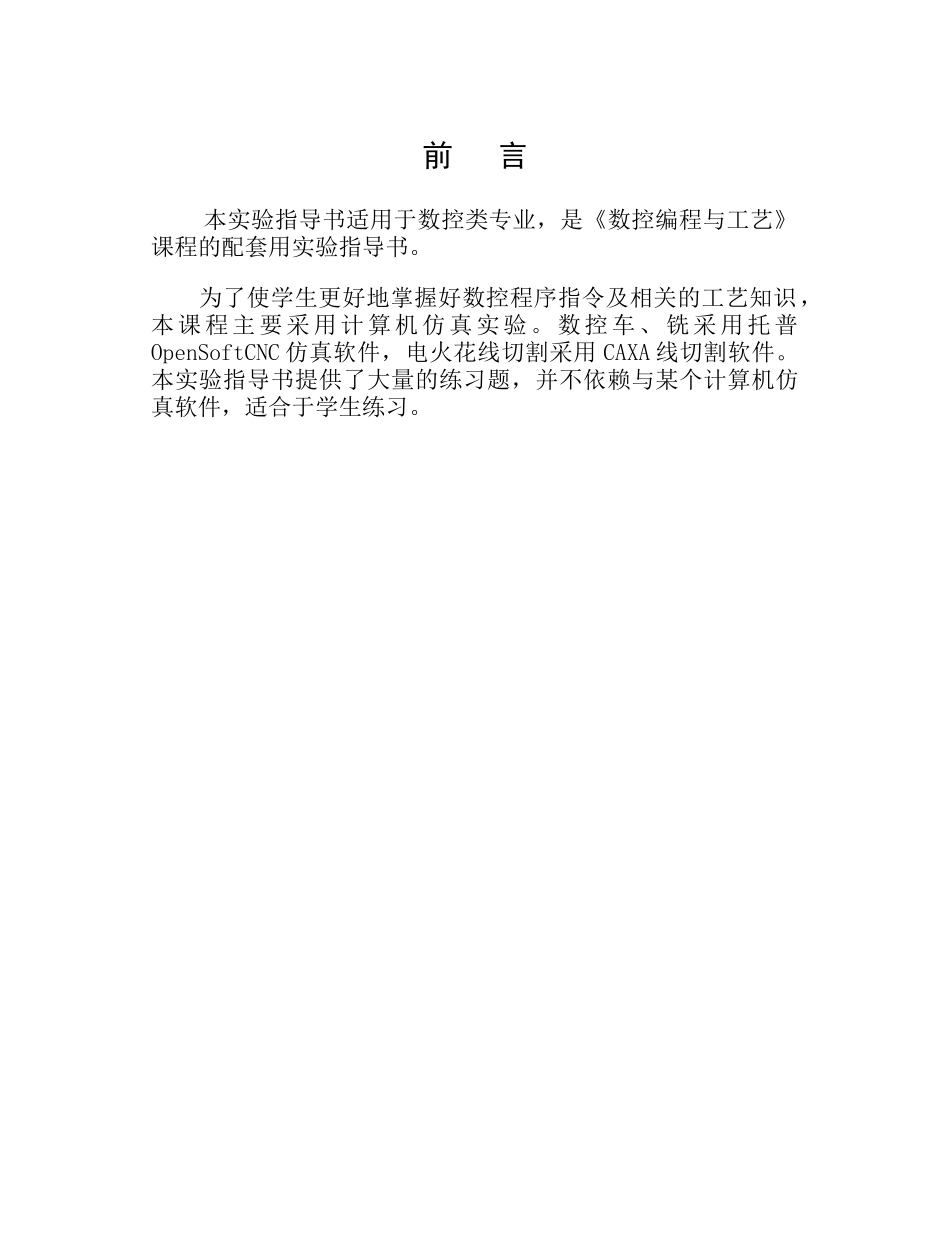

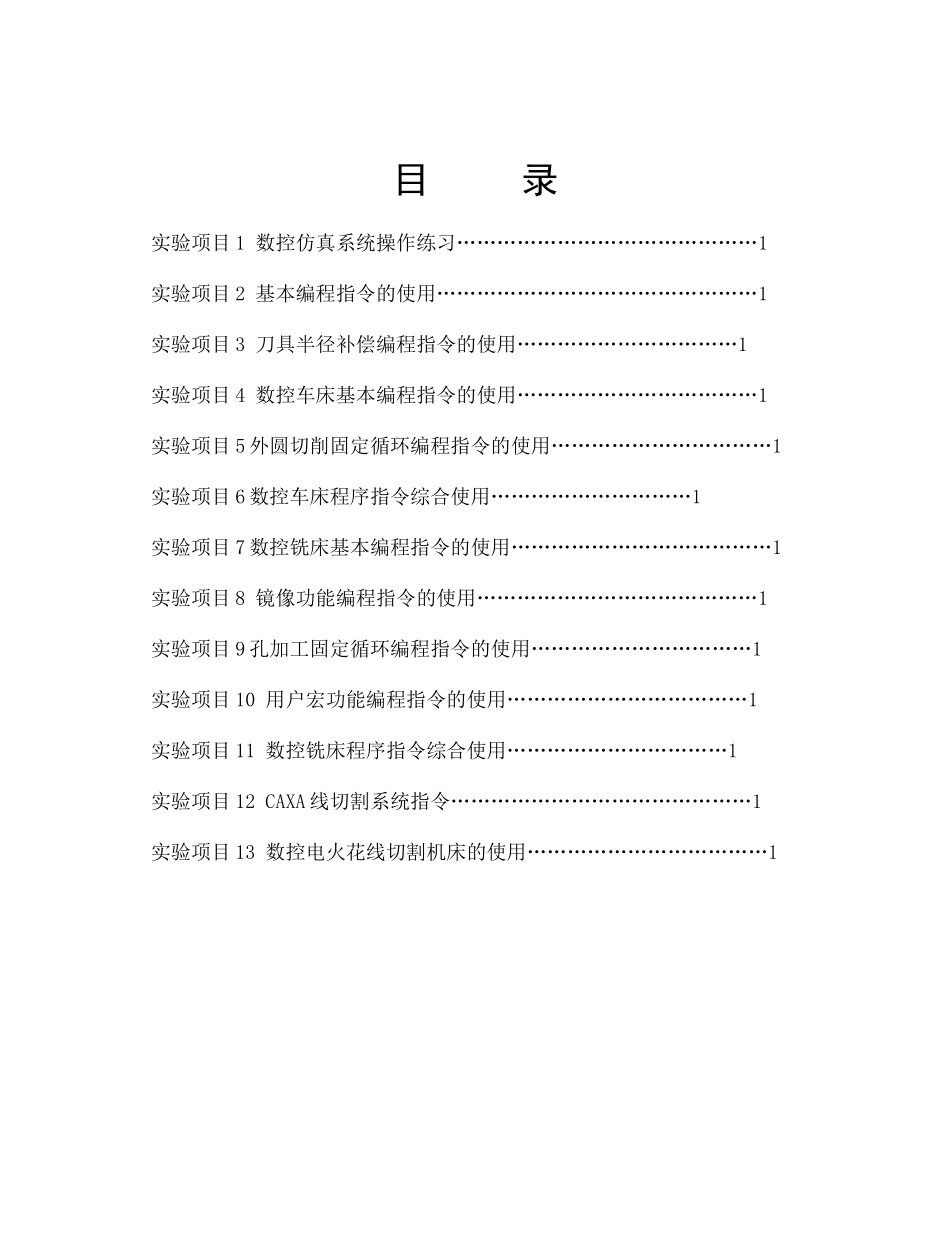

《数控编程与工艺》实验指导书主编：李科达、胡周玲主审：吴明友广东机电职业技术学院前言本实验指导书适用于数控类专业，是《数控编程与工艺》课程的配套用实验指导书。为了使学生更好地掌握好数控程序指令及相关的工艺知识，本课程主要采用计算机仿真实验。数控车、铣采用托普OpenSoftCNC仿真软件，电火花线切割采用CAXA线切割软件。本实验指导书提供了大量的练习题，并不依赖与某个计算机仿真软件，适合于学生练习。目录实验项目1数控仿真系统操作练习………………………………………1实验项目2基本编程指令的使用…………………………………………1实验项目3刀具半径补偿编程指令的使用……………………………1实验项目4数控车床基本编程指令的使用………………………………1实验项目5外圆切削固定循环编程指令的使用……………………………1实验项目6数控车床程序指令综合使用…………………………1实验项目7数控铣床基本编程指令的使用…………………………………1实验项目8镜像功能编程指令的使用……………………………………1实验项目9孔加工固定循环编程指令的使用……………………………1实验项目10用户宏功能编程指令的使用………………………………1实验项目11数控铣床程序指令综合使用……………………………1实验项目12CAXA线切割系统指令………………………………………1实验项目13数控电火花线切割机床的使用………………………………1实验项目1数控仿真系统操作练习一、项目编号：二、实验课时：1课时三、主要内容及目的(1)熟悉数控仿真系统的菜单。(2)掌握在数控仿真系统进行程序编辑、编译、管理的方法。(3)掌握在数控仿真系统进行程序仿真操作的方法。四、托普OpensoftCNC仿真系统的使用方法（一）程序管理在程序管理界面下，您可以进行有关数控加工程序文件的各种操作，如读入程序、查错编译以及程序编辑等。其中最主要的功能是程序编辑。切换至程序管理界面：1、读入程序功能：打开一个数控加工程序文件。操作：切换至自动方式界面。点击读入程序按钮，主工作区显示读入程序界面，子功能按钮栏包括确定选择和取消操作按钮。找到需要载入的CNC和NC文件，用鼠标双击资源分配表中的该文件名或点击该文件名后，再点击确定选择按钮，系统载入该CNC和NC文件并自动返回至自动方式界面，辅助工作区中显示载入的程序内容。点击取消操作按钮，系统不载入程序文件并自动返回至自动方式界面。2、查错编译功能：检查当前的数控加工程序是否存在错误，并将正确的程序文件编译成可直接用于插补的代码。操作：点击自动方式界面的查错编译按钮，系统自动执行加工程序文件的查错编译功能，状态提示栏显示查错编译结果。编译成功信息，程序文件没有语法错误。其它错误提示信息，程序文件有语法错误，出错行及出错内容被红色显示。说明：如果程序文件编译成功，系统将显示加工程序的轨迹图形（在图形方式下）以供查看。对于存在错误的程序文件，您必须先切换至在程序管理界面，并下按照提示信息进行修改后重新查错编译，直到编译成功。系统的查错编译功能仅能发现程序文件中存在的语法错误，而不能发现逻辑错误，所以我们建议您在正式加工零件之前，在模拟仿真界面下，进行模拟加工，来发现程序文件的逻辑错误。3、新建程序功能：新建零件程序。操作：点击新建程序按钮，出现如图所示界面，工作区被清空，接下来您就可以开始编辑一个缺省文件名为“NONAME.CNC”的零件程序。程序编辑完毕后，点击程序存盘或程序另存按钮，保存当前编辑的程序。如果在未保存当前编辑的程序的情况下，退出系统或点击读入程序、新建程序按钮，将出现对话框。点击确定按钮，程序另存。点击否（N），则程序不存盘。点击取消按钮，则返回程序编辑。4、程序存盘功能：保存当前被编辑的数控加工程序文件。操作：点击程序存盘按钮。首先确定该文件保存的目标目录。用鼠标双击资源分配表中的目标目录或点击该目录后，再点击确定选择按钮将其展开。在存盘文件名编辑框中输入文件名，文件名由名称和后缀名构成，名称可以由任意字符构成，如汉字、字母、数字、下划线等，字符长度不限，但应该具有一定的意...
