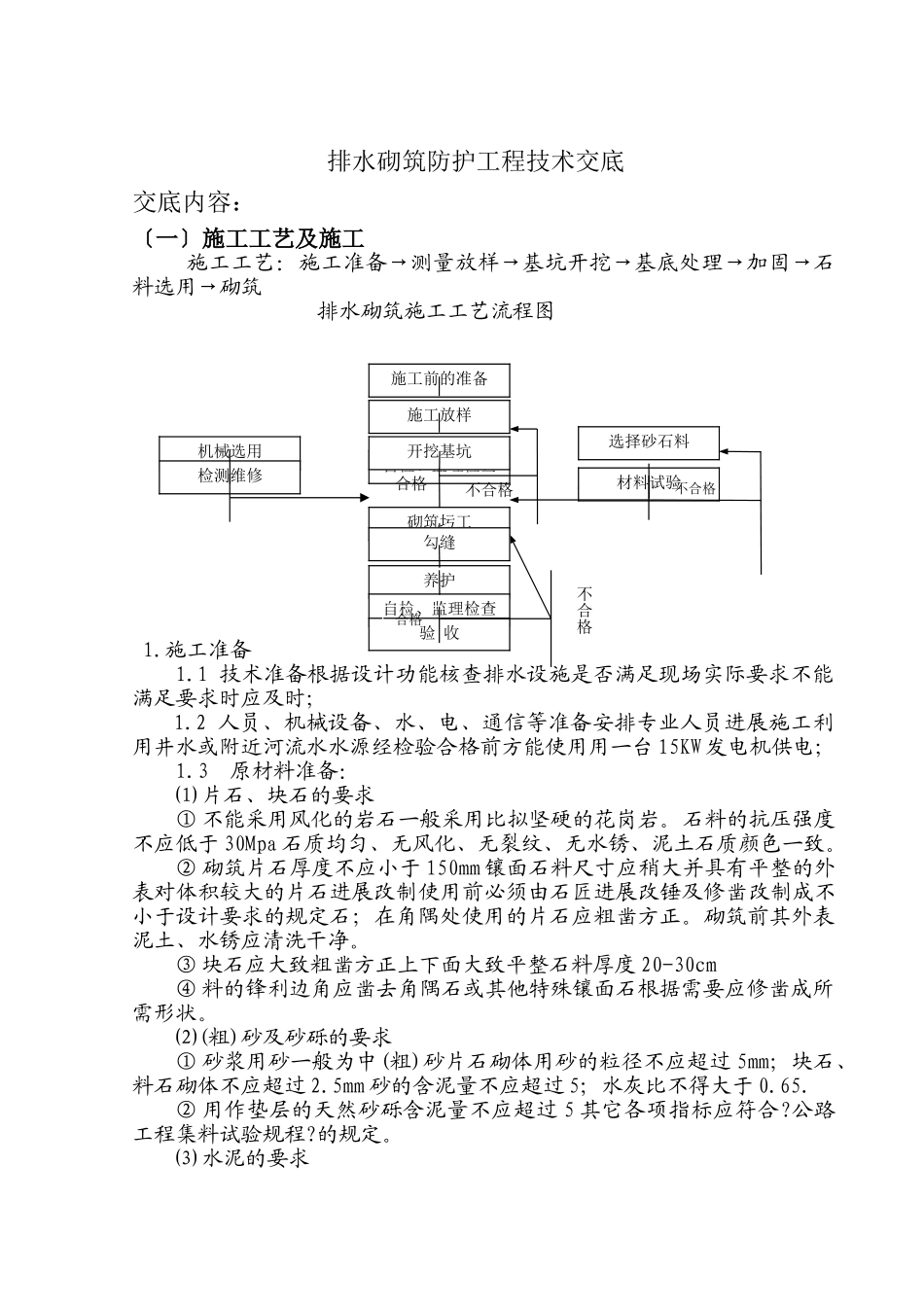

济南至乐陵高速公路LQSG8标段排水砌筑防护工程技术交底接受：中铁二十三集团二0一一年七月合格排水砌筑防护工程技术交底交底内容：〔一〕施工工艺及施工施工工艺：施工准备→测量放样→基坑开挖→基底处理→加固→石料选用→砌筑排水砌筑施工工艺流程图1.施工准备1.1技术准备根据设计功能核查排水设施是否满足现场实际要求不能满足要求时应及时；1.2人员、机械设备、水、电、通信等准备安排专业人员进展施工利用井水或附近河流水水源经检验合格前方能使用用一台15KW发电机供电；1.3原材料准备：⑴片石、块石的要求①不能采用风化的岩石一般采用比拟坚硬的花岗岩。石料的抗压强度不应低于30Mpa石质均匀、无风化、无裂纹、无水锈、泥土石质颜色一致。②砌筑片石厚度不应小于150mm镶面石料尺寸应稍大并具有平整的外表对体积较大的片石进展改制使用前必须由石匠进展改锤及修凿改制成不小于设计要求的规定石；在角隅处使用的片石应粗凿方正。砌筑前其外表泥土、水锈应清洗干净。③块石应大致粗凿方正上下面大致平整石料厚度20-30cm④料的锋利边角应凿去角隅石或其他特殊镶面石根据需要应修凿成所需形状。⑵(粗)砂及砂砾的要求①砂浆用砂一般为中(粗)砂片石砌体用砂的粒径不应超过5mm；块石、料石砌体不应超过2.5mm砂的含泥量不应超过5；水灰比不得大于0.65.②用作垫层的天然砂砾含泥量不应超过5其它各项指标应符合?公路工程集料试验规程?的规定。⑶水泥的要求机械选用检测维修自检、监理检查砌筑圬工材料试验开挖基坑选择砂石料合格不合格不合格养护自检、监理检查验收合格不合格勾缝施工放样施工前的准备每批水泥均应有消费厂家的出厂合格证。水泥储存应有良好的通风条件和防潮防水措施结块的水泥不得使用。储存超过三个月的水泥应降级使用或重新试验确定标。⑷砂浆的要求砌筑用砂浆的类别和标应符合设计规定。①砂浆中所用的水泥、砂、水等材料质量宜符合混凝土工程相应材料的质量。②浆的配合比应通过试验确定可采用质量比或体积比当变更砂浆的组成材料时其配合比应重新试验确定。③砂浆必须具有良好的和易性且应随伴随用保持适宜的稠度。已凝结的砂浆不得使用。2.测量放样由工程部测量人员根据设计图纸准确放出控制桩及根底的边界桩并埋设护桩。3.基坑开挖基坑采用机械配合人工开挖。防止基底扰动减弱及承载力土质基坑开挖至接近基底标高时保存10-20cm在根底施工前由人工清底至设计标高。4.基底处理基坑开挖完毕后在圬工砌筑前根据基底土质采取相应的处理并经检验后才能砌筑根底。首先去除基底松散的土并进展夯实、整平。5.砌筑工艺5.1浆砌片石⑴砌筑：砌筑时在伸缩缝位置〔10m－15m〕设置一个控制断面在每个断面的坡脚、中部、坡顶部位分别打桩各挂三条线坡顶、中部与坡脚的交线位置。在砌筑过程中通过挪动与护坡顶平行线来控制坡面的砌石平整度砌石应选用改制好的片石自根底开场向上砌筑砌筑石块应平砌每层的石料高度应一致外圈砌时应丁顺相间或二顺一丁排列砌缝宽度不大于3cm上下层竖缝错开间隔不小于8cm。⑵砌体勾缝及养护①砌体勾缝为了质量和美观要求全线采用凹缝。②砌体勾缝应嵌入砌缝内约2cm深如缝宽深度缺乏时应凿够深度后再勾缝。③砌体勾缝时应将砌缝扫净松浮砂浆刮去并保持潮湿以利砂浆与砌缝粘结。④勾缝时砂浆嵌入缝内应实可用铁片等压实并勾勒整齐。⑤砂浆砌体应在浆砌初凝后覆盖养生7－14天养护间防止碰撞振动或承重。⑶考前须知①片石在砌筑前应清理外表泥土保持干净。②片石护坡必须在坡面夯实平整平整前方可砌筑。③片石护坡的坡脚按图纸要求深度嵌入基槽其与混凝土或砌石根底相接时应将相接的基面打毛并坐以砂浆。④砌体的外露面和坡顶、边口应选用较大面平整的石块并稍加修凿。⑤砌体上下层竖缝要错开块石镶面应一丁一顺排列。⑥砌体应分层砌筑砌体较长时可分段分层砌筑分段位置应尽量设在沉降缝或伸缩缝处各段程度砌缝应一致。⑦各砌层的块石应安放稳固砌块间应砂浆饱满粘结结实不得直接贴靠或脱空。⑷质量要求①护坡根底埋置深度及地基应符合设计要求。②浆砌时砂浆配合比应符合试验规定砌体要咬扣严嵌缝饱满实。③石料质量规格符合有关规定。④护坡填土实...
