山东电力设备厂施工组织设计VIP免费

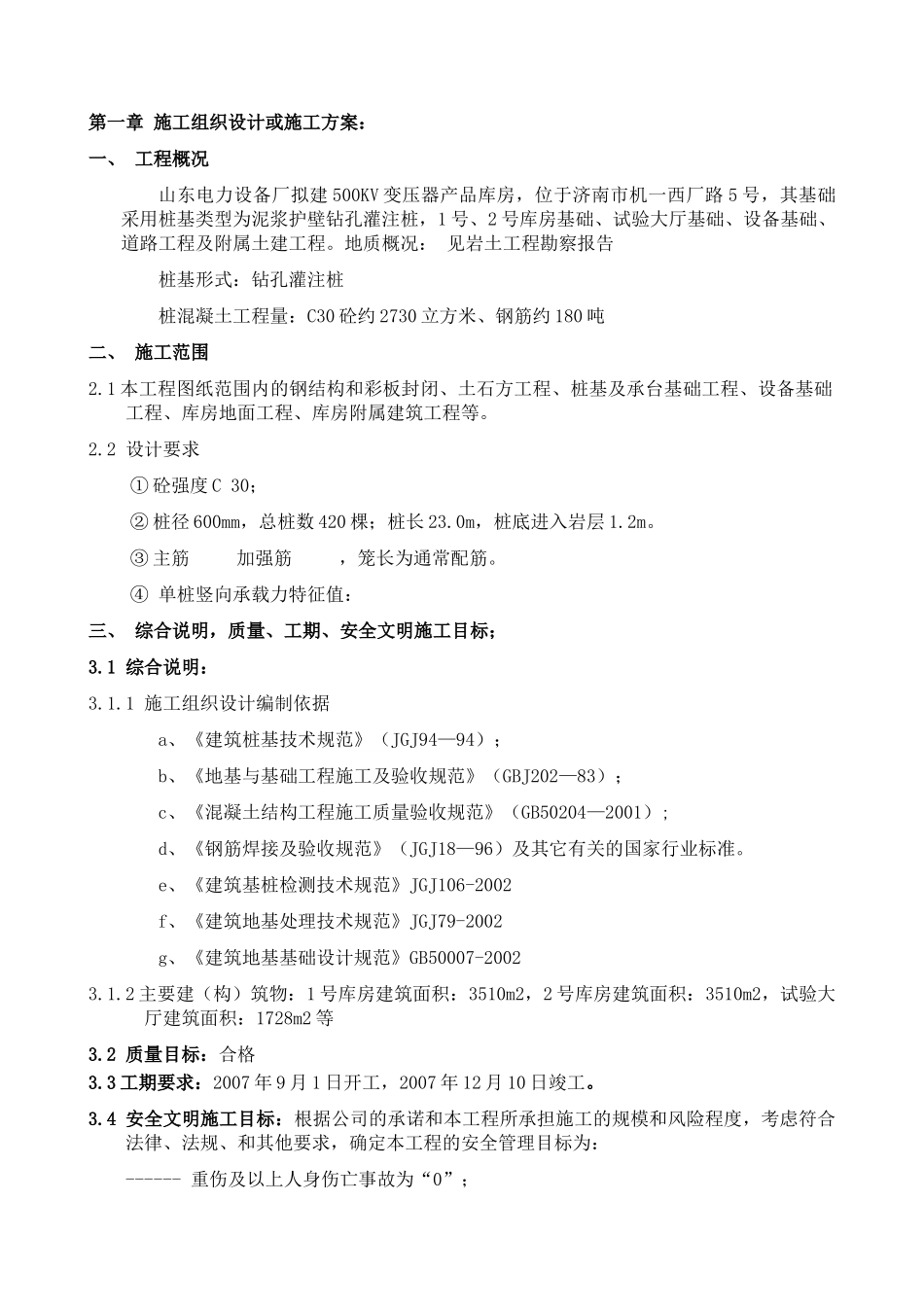

第一章施工组织设计或施工方案：一、工程概况山东电力设备厂拟建500KV变压器产品库房，位于济南市机一西厂路5号，其基础采用桩基类型为泥浆护壁钻孔灌注桩，1号、2号库房基础、试验大厅基础、设备基础、道路工程及附属土建工程。地质概况：见岩土工程勘察报告桩基形式：钻孔灌注桩桩混凝土工程量：C30砼约2730立方米、钢筋约180吨二、施工范围2.1本工程图纸范围内的钢结构和彩板封闭、土石方工程、桩基及承台基础工程、设备基础工程、库房地面工程、库房附属建筑工程等。2.2设计要求①砼强度C30；②桩径600mm，总桩数420棵；桩长23.0m，桩底进入岩层1.2m。③主筋加强筋，笼长为通常配筋。④单桩竖向承载力特征值：三、综合说明，质量、工期、安全文明施工目标；3.1综合说明：3.1.1施工组织设计编制依据a、《建筑桩基技术规范》（JGJ94—94）；b、《地基与基础工程施工及验收规范》（GBJ202—83）；c、《混凝土结构工程施工质量验收规范》（GB50204—2001）;d、《钢筋焊接及验收规范》（JGJ18—96）及其它有关的国家行业标准。e、《建筑基桩检测技术规范》JGJ106-2002f、《建筑地基处理技术规范》JGJ79-2002g、《建筑地基基础设计规范》GB50007-20023.1.2主要建（构）筑物：1号库房建筑面积：3510m2，2号库房建筑面积：3510m2，试验大厅建筑面积：1728m2等3.2质量目标：合格3.3工期要求：2007年9月1日开工，2007年12月10日竣工。3.4安全文明施工目标：根据公司的承诺和本工程所承担施工的规模和风险程度，考虑符合法律、法规、和其他要求，确定本工程的安全管理目标为：------重伤及以上人身伤亡事故为“0”；------重大机械、设备损坏事故为“0”；------重大火灾事故为“0”；------负主要责任的重大交通事故为“0”；------大面积传染病事件为“0”；------重大急性中毒事件为“0”；------轻伤负伤率降低到3‰以下；------杜绝重复发生相同性质的事故；------创建安全文明施工样板工程。在健全完善安全管理制度的基础上，将工地的安全目标逐级分解到施工人员和与之有关的各级领导，形成班组控制异常、施工单位控制违章、项目工地控制轻伤，从上到下实行逐级的量化考核，将安全责任、安全风险层层落实，确保工地安全目标的实现。四、分部分项工程的主要施工方法；1．总体施工方案根据招标文件和答疑文件的工期要求，本工程于2007年9月1日正式开工，2007年12月10日完成试运行移交生产，2007年9月10日基础浇筑第一方混凝土，9月18日上部钢结构开始吊装，由于工期紧，所以要在施工组织上合理安排，确保工程按期投产。为了保证里程碑计划的顺利实现，这就要求桩基一次施工、分批检测；先施工2号库房基础下灌注桩，后施工1号库、设备基础及附属设施下的灌注桩，然后展开全面施工，等灌注桩混凝土强度满足28天后，立即开挖基础土方，进行桩基试验，合格后及时进入下道工序（基础施工）；基础施工2007年9月10日浇筑第一方混凝土，基础施工完成应及时进行产品库房回填施工，以便及早有效地保证9月18日上部钢结构吊装施工。附属部分与上部结构可以同步施工，根据场地施工交叉情况，有组织地分区域、分项目安排施工，有效地保证里程碑计划的实现。2主要施工方案2.1厂区测量方案●测量控制控制网的布设山东电力设备厂500KV变压器产品库房工程的厂区测量方案，主要根据厂区总平面布置图、厂区地下设施布置图及控制桩，确定厂区方格网，并将平面及高程桩标注在厂区方格网布设图上。布设遵循“从高级到低级、从整体到局部”的原则，而选点工作本着“全面规划，远近结合”的指导思想进行工作。轴线控制网的布置原则按照已完成的方格网进行布置和测量，而且测量精度应保持一致，所建立的轴线控制网的控制桩点位精度为1mm。方格网布设时要求相邻点通视良好，便于复测及校核，且导线边长大致相等，最短边不应小于50m，并便于扩展和加密。为确保工程施工的一致可靠性，先将库房轴线控制网测量，然后从该控制网上引出全厂控制网。首先沿厂区方格网点布设二等水准网，作为施工现场的高程控制网，然后根据厂区高程网布设各高程控制点，厂区高程控制网一般采用水准仪测量法，然后再用图根点加密。方格网...
