数据线电线电缆设计培训资料[1]VIP免费

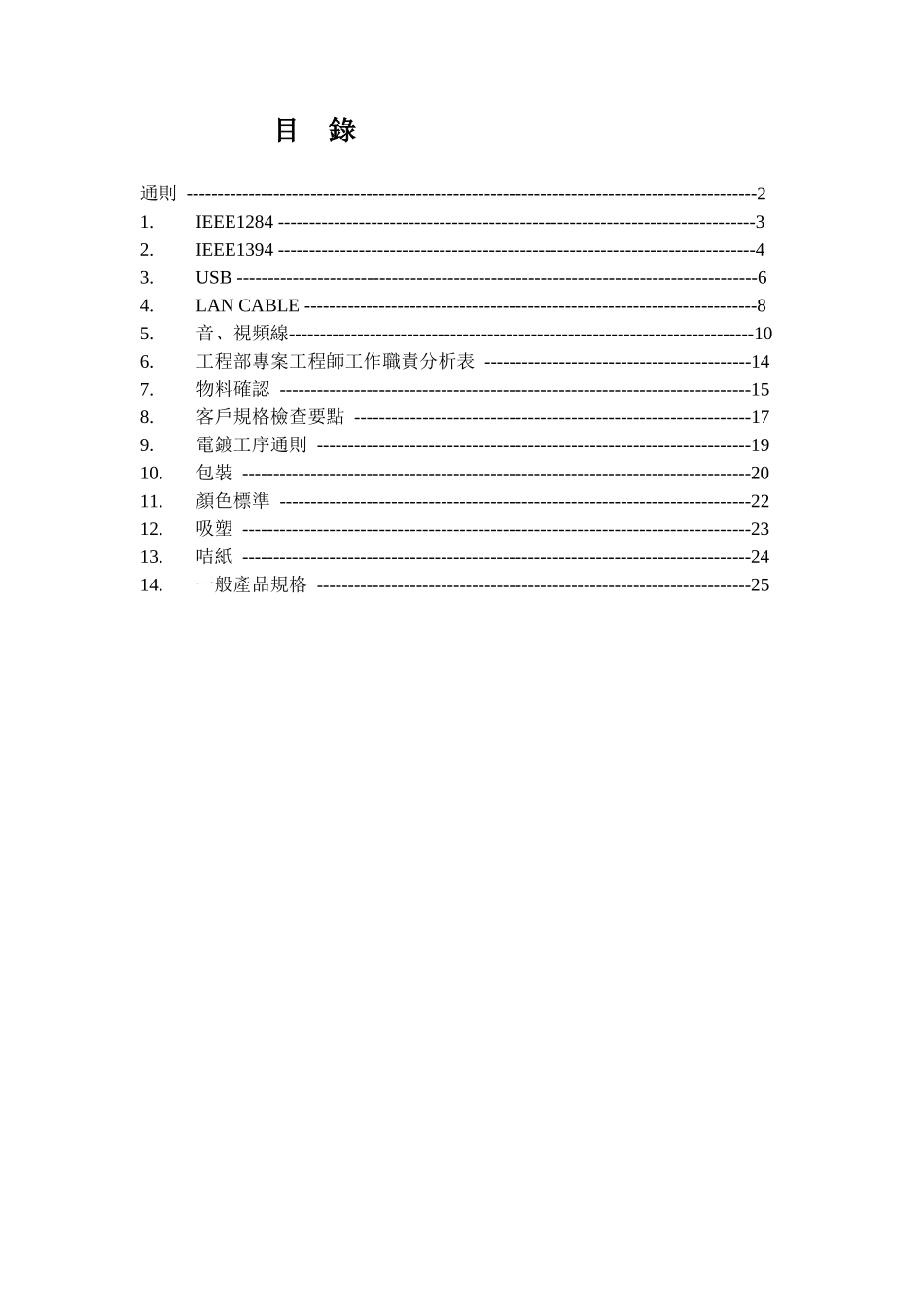

目錄通則--------------------------------------------------------------------------------------------21.IEEE1284-----------------------------------------------------------------------------32.IEEE1394-----------------------------------------------------------------------------43.USB------------------------------------------------------------------------------------64.LANCABLE-------------------------------------------------------------------------85.音、視頻線---------------------------------------------------------------------------106.工程部專案工程師工作職責分析表-------------------------------------------147.物料確認----------------------------------------------------------------------------158.客戶規格檢查要點----------------------------------------------------------------179.電鍍工序通則----------------------------------------------------------------------1910.包裝----------------------------------------------------------------------------------2011.顏色標準----------------------------------------------------------------------------2212.吸塑----------------------------------------------------------------------------------2313.咭紙----------------------------------------------------------------------------------2414.一般產品規格----------------------------------------------------------------------25我們廠是CABLEASSEMBLY廠,是根據客戶的要求,把電線和連接器(CONNECTOR)進行組裝加工.產品的設計及規格是根據客戶要求來制定;如客戶沒有要求,我們會根據國際標準或國家標準來制定.以下是本公司所生產的產品圖片:1>.IEEE1284:這個標準定義了一種不同步的,完全聯鎖且實現雙向并聯的信號傳遞的通訊方式,應用在個人電腦和打印機的聯接或其它周邊裝置上.線材為18TWISTPAIR信號電線成纜,外加編織及鋁箔的雙重屏蔽.Aconnector:D-Sub25pin插頭或插座;Bconnector:Centronic36pin插頭或插座;Cconnector:HalfPitchCentronic36pin插頭或插座;接線方式:A-A;A-B;A-C;B-C;C-C.標準參照:IEEEStd1284-1994.2>.IEEE1394:實現高性能,高速.低價格的數碼視像傳送,實現電腦周邊裝置和用戶電子產品之間的相互連接.規格有DV100,DV200,DV400.(1394俗稱為Fire-Wire””火線;Sony稱之為I-link)線材:2PAIR或2PAIR(訊號線)+2C(電源線)連接頭為:6PIN、4PIN兩種,外殼一般使用鍍金或鍍鎳組合方式:6pin/M---6pin/M;6pin/M---4pin/M;4pin/M---4pin/M.所謂的DV100,DV200,DV400是指DV100的線材只能適用于100MHZ以下,在200MHZ和400MHZ時衰減值是不合格的.以此類推,DV200的線材只能適用于200MHZ以下,在400MHZ時衰減值是不合格的.而DV400的線材是最好的,在400MHZ以內都能符合IEEE1394的衰減標準.標準參照:IEEEStd1394-1995;P1394aDraft2.0,1998.IEEE1394(1394a)1.特性阻抗(Impedance):1)Cable:差模阻抗:110±6Ω共模阻抗:33±6Ω2)Connector:差模阻抗:110±6Ω(無共模阻抗要求)2.衰減(Attenuation):100MHZ<2.3dB200MHZ<3.2dB400MHZ<5.8dB3.延時(Delay)V5.05ns/m≦(V是指在50MHZ,100MHZ,200MHZ三點的延時平均值.)4.延時差(Skew)Skew400ps≦5.串音(Crosstalk)X-26dB(1MHZ---75MHZ)≦至於1394b的標準,因為它還是處于草案階段,并未全面推廣,我們暫時不進行討論.不過從它的標準來看,主要是頻率升值到3.2GHZ,也就是說衰減值將相應的改變.詳細的規格說明參考IEEE1394標準在設計1394產品時,接線需依據標準接線,線材根據客戶的線規要求而定.成品的電性能及模型外尺寸必須滿足標準要求.(1394的建議使用長度為4.5M.但6TO6、6TO4在2M以下時性能一般不合格,因此使用長度最好為2~4.5M)以下為13946pin、4pin的圖片.6pin成品圖片:4pin成品圖片:3>.USB(UniversalSerialBus):為電腦和電信工業提供普遍的聯接.快捷,雙向等時,低價格,動態方式的接口,可聯接多種電腦周邊裝置.標準參照:UniversalSerialBusSpecificationRevis...
