天然气管道安装施工组织设计VIP免费

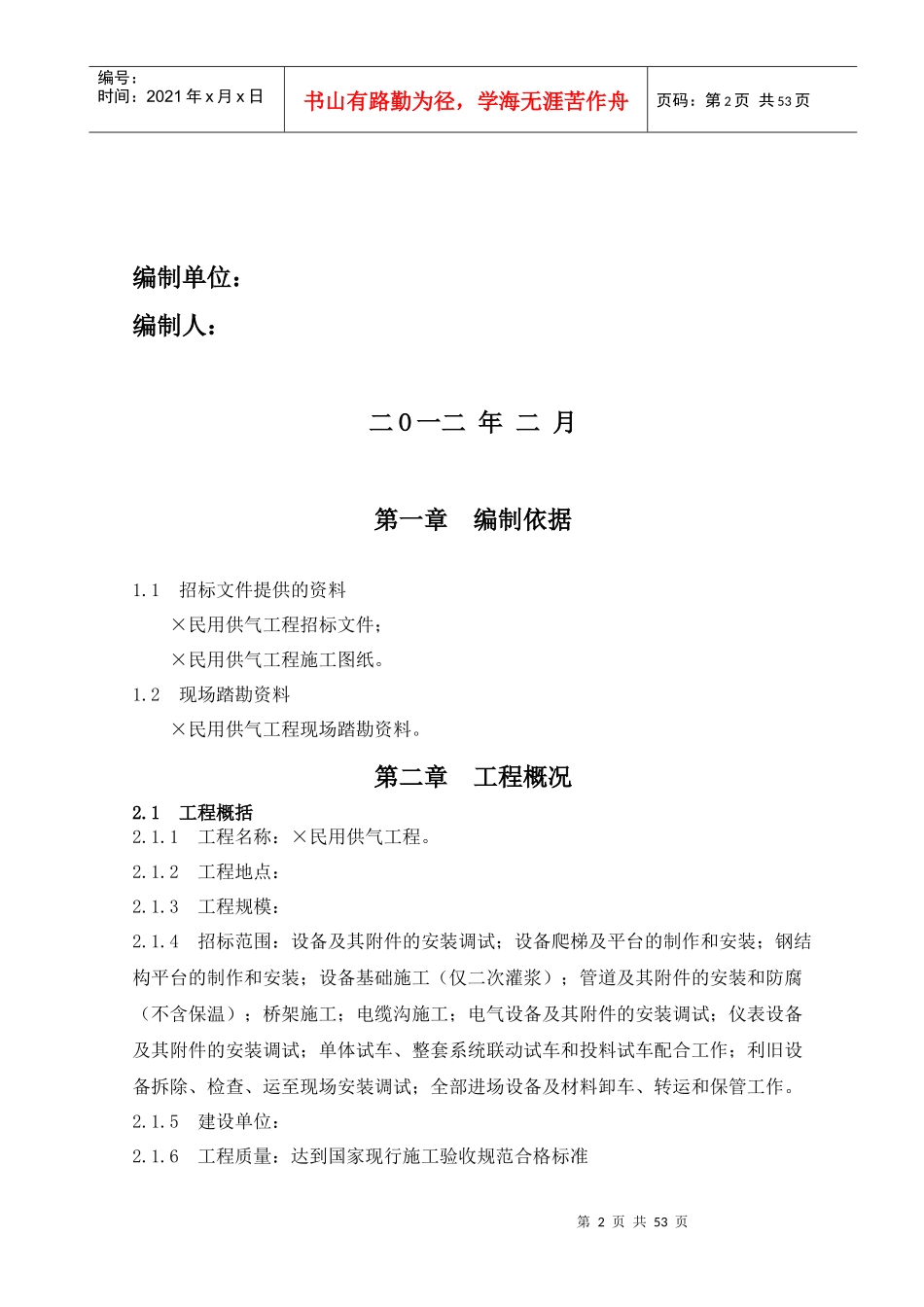

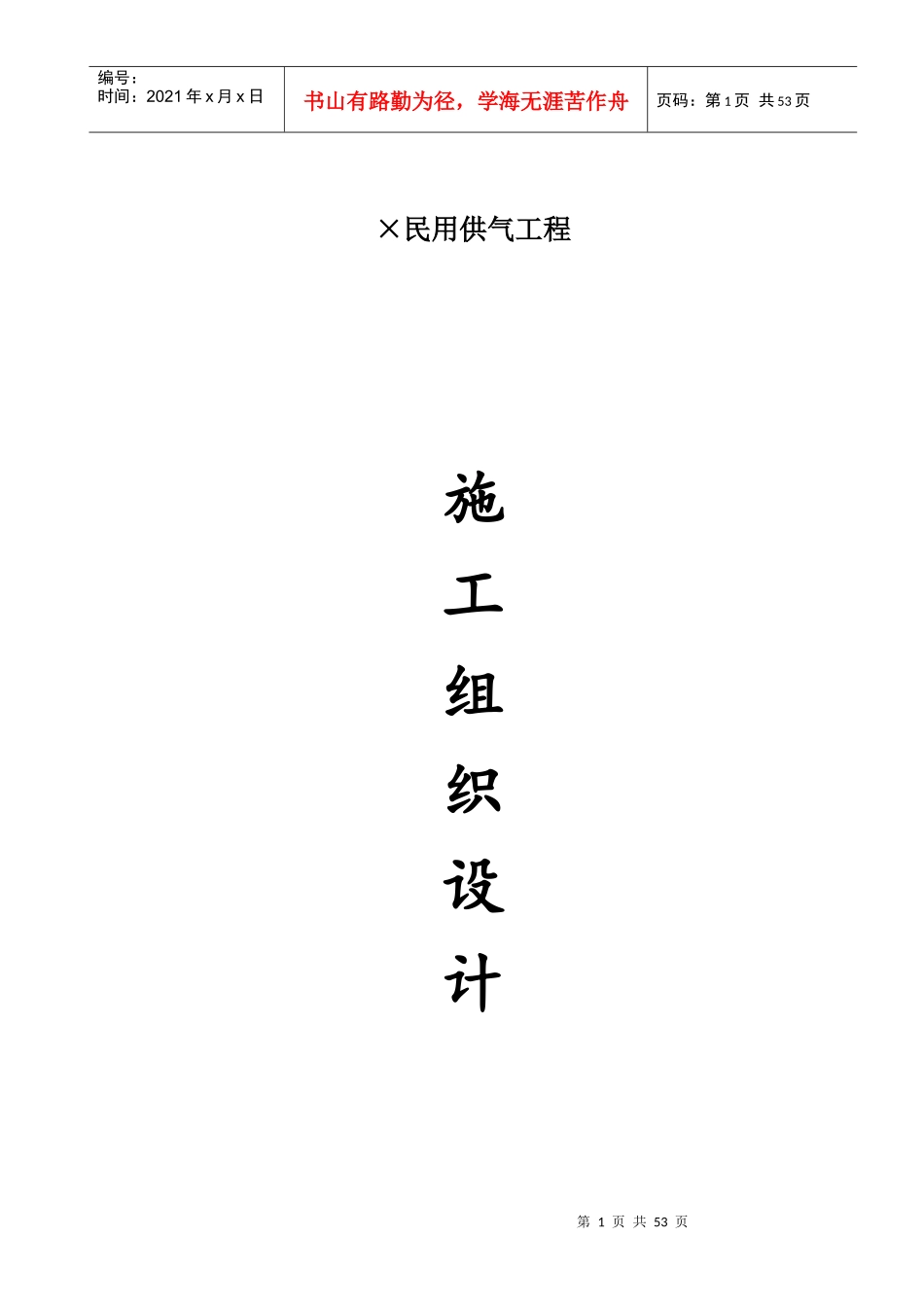

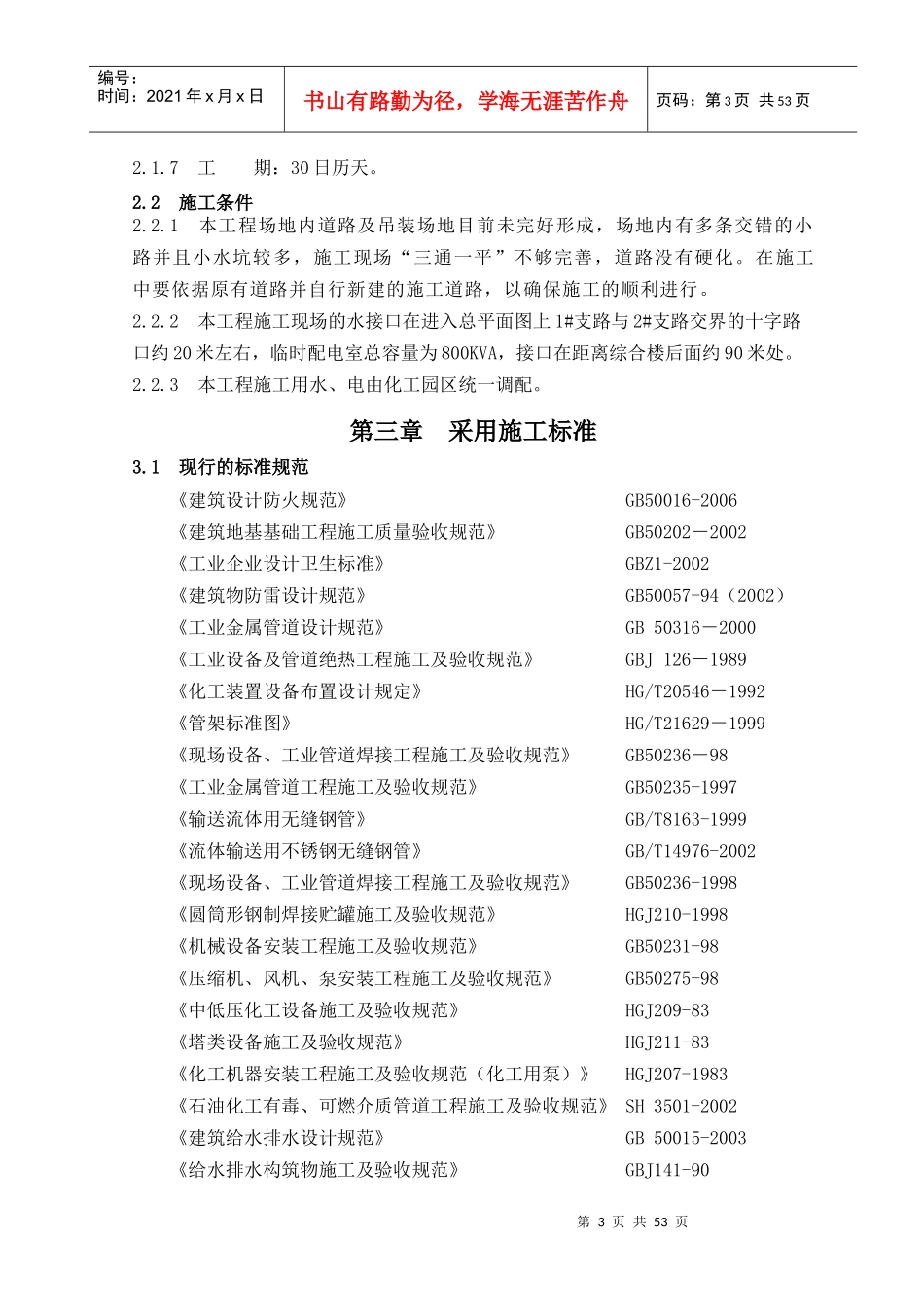

第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共53页×民用供气工程施工组织设计第2页共53页第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共53页编制单位：编制人：二O一二年二月第一章编制依据1.1招标文件提供的资料×民用供气工程招标文件；×民用供气工程施工图纸。1.2现场踏勘资料×民用供气工程现场踏勘资料。第二章工程概况2.1工程概括2.1.1工程名称：×民用供气工程。2.1.2工程地点：2.1.3工程规模：2.1.4招标范围：设备及其附件的安装调试；设备爬梯及平台的制作和安装；钢结构平台的制作和安装；设备基础施工（仅二次灌浆）；管道及其附件的安装和防腐（不含保温）；桥架施工；电缆沟施工；电气设备及其附件的安装调试；仪表设备及其附件的安装调试；单体试车、整套系统联动试车和投料试车配合工作；利旧设备拆除、检查、运至现场安装调试；全部进场设备及材料卸车、转运和保管工作。2.1.5建设单位：2.1.6工程质量：达到国家现行施工验收规范合格标准第3页共53页第2页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共53页2.1.7工期：30日历天。2.2施工条件2.2.1本工程场地内道路及吊装场地目前未完好形成，场地内有多条交错的小路并且小水坑较多，施工现场“三通一平”不够完善，道路没有硬化。在施工中要依据原有道路并自行新建的施工道路，以确保施工的顺利进行。2.2.2本工程施工现场的水接口在进入总平面图上1#支路与2#支路交界的十字路口约20米左右，临时配电室总容量为800KVA，接口在距离综合楼后面约90米处。2.2.3本工程施工用水、电由化工园区统一调配。第三章采用施工标准3.1现行的标准规范《建筑设计防火规范》GB50016-2006《建筑地基基础工程施工质量验收规范》GB50202－2002《工业企业设计卫生标准》GBZ1-2002《建筑物防雷设计规范》GB50057-94（2002）《工业金属管道设计规范》GB50316－2000《工业设备及管道绝热工程施工及验收规范》GBJ126－1989《化工装置设备布置设计规定》HG/T20546－1992《管架标准图》HG/T21629－1999《现场设备、工业管道焊接工程施工及验收规范》GB50236－98《工业金属管道工程施工及验收规范》GB50235-1997《输送流体用无缝钢管》GB/T8163-1999《流体输送用不锈钢无缝钢管》GB/T14976-2002《现场设备、工业管道焊接工程施工及验收规范》GB50236-1998《圆筒形钢制焊接贮罐施工及验收规范》HGJ210-1998《机械设备安装工程施工及验收规范》GB50231-98《压缩机、风机、泵安装工程施工及验收规范》GB50275-98《中低压化工设备施工及验收规范》HGJ209-83《塔类设备施工及验收规范》HGJ211-83《化工机器安装工程施工及验收规范（化工用泵）》HGJ207-1983《石油化工有毒、可燃介质管道工程施工及验收规范》SH3501-2002《建筑给水排水设计规范》GB50015-2003《给水排水构筑物施工及验收规范》GBJ141-90第4页共53页第3页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共53页《35～110kV变电所设计规范》GB50059-1992《10kV及以下变电所设计规范》GB50053-1994《供配电系统设计规范》GB50052-1995《化工企业照明设计技术规定》HG/T20586-1996《低压配电设计规范》GB50054-1995《建筑照明设计标准》GB50034-2004《电力装置的继电保护和自动装置设计规范》GB50062-1992《通用用电设备配电设计规范》GB50055-1995《化工企业静电接地设计规程》HG/T20675-1990《爆炸和火灾危险环境电力装置设计规范》GB50058-1992《过程测量和控制仪表的功能标志和图形符号》HG/T20505-2000《建筑地面设计规范》GB50037-1996《工业建筑防腐蚀设计规范》GB50046-1995《建筑防腐蚀施工及验收规范》GB50212-2002《屋面工程技术规范》GB50345-2004《屋面工程质量验收规范》GB50207-2002《地下工程防水技术规范》GB50108-2001《地下防水工程质量验收规范》GB50208-2002《建筑抗震设计规范》GB50011-2001《化工建筑涂装设计规定》HG/T20587-1996《钢结构防火涂料通用技术条件》GB14907-2002《建筑结构荷载规范》GB50009-2001《钢结构设计规范...
