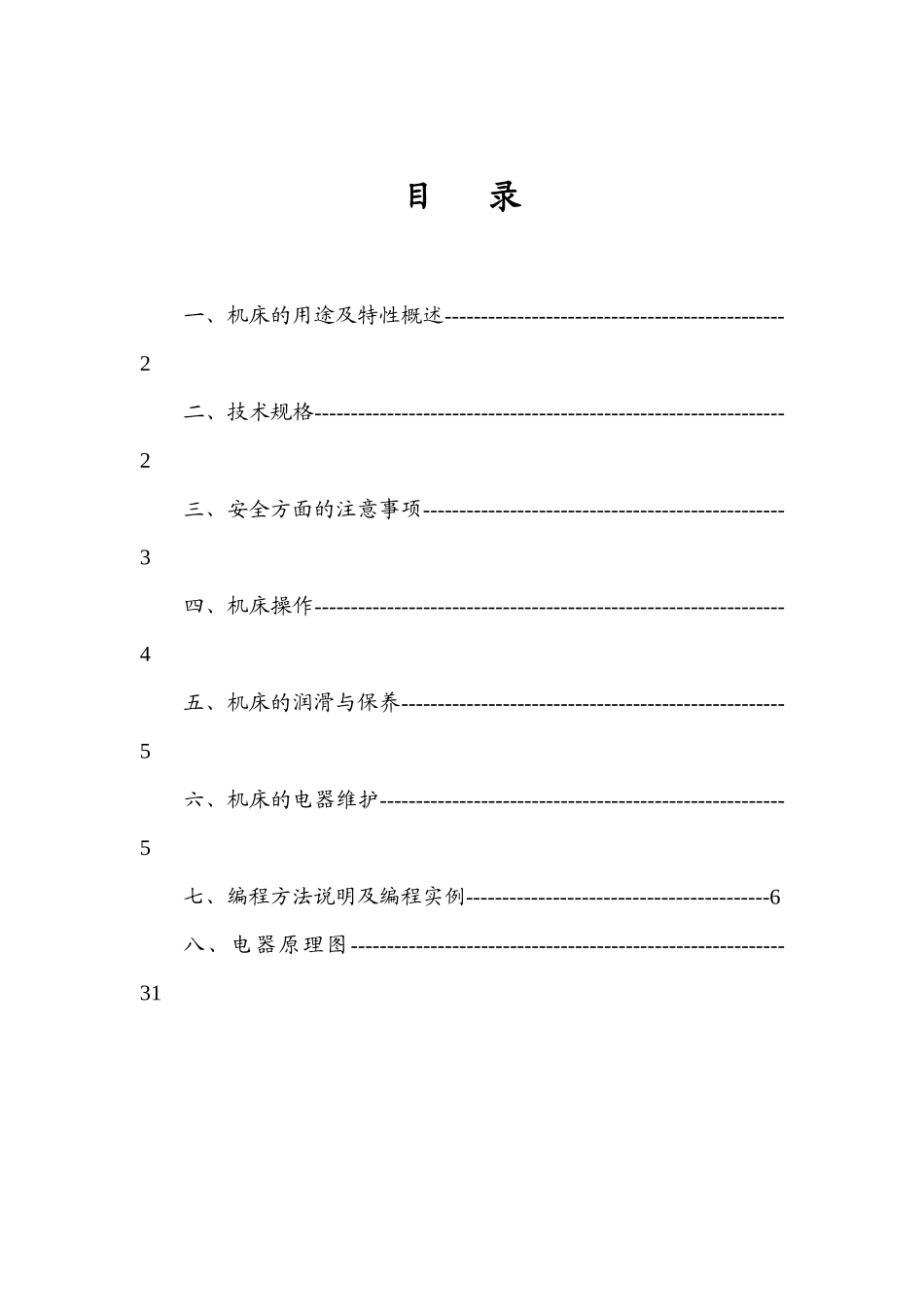

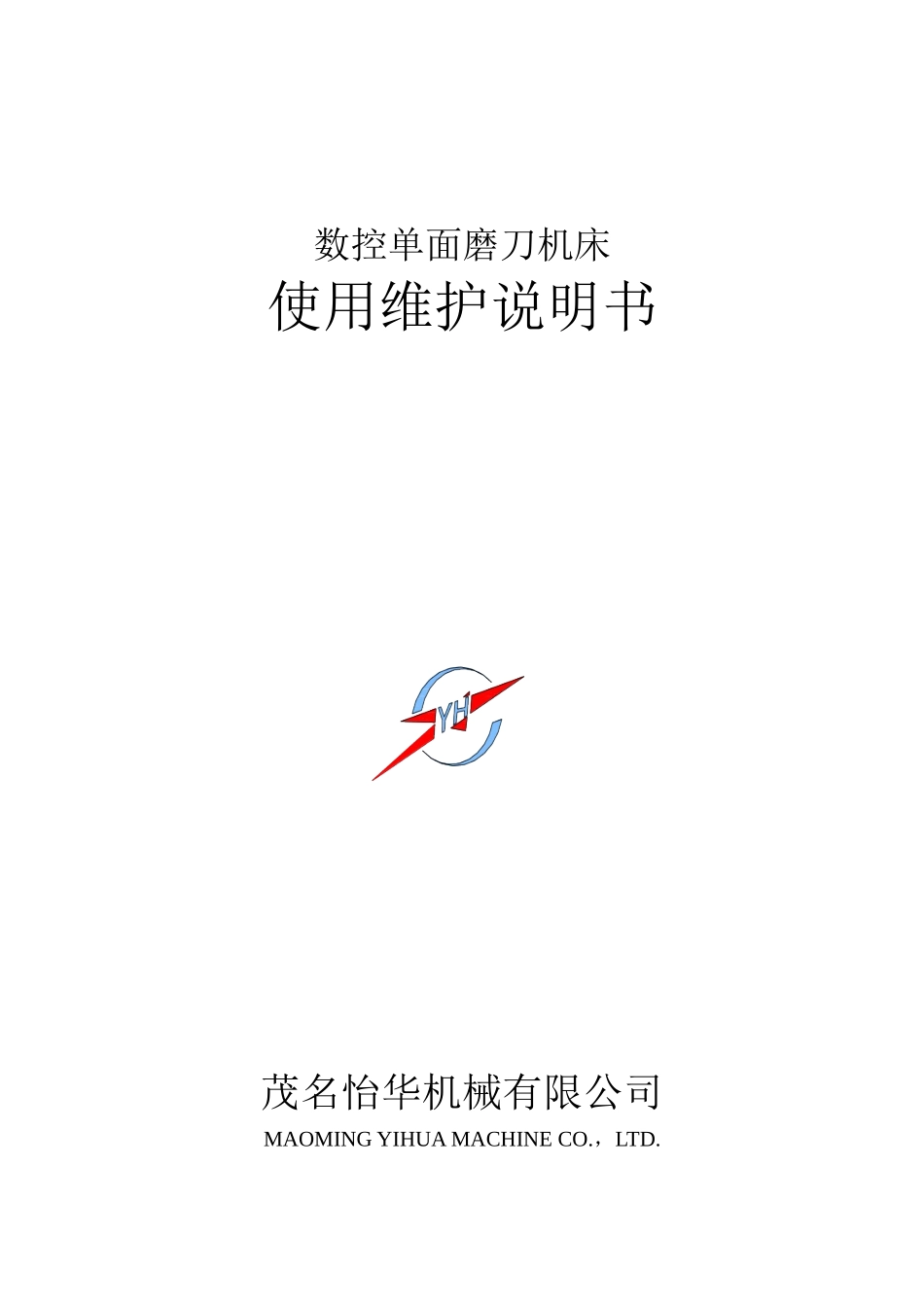

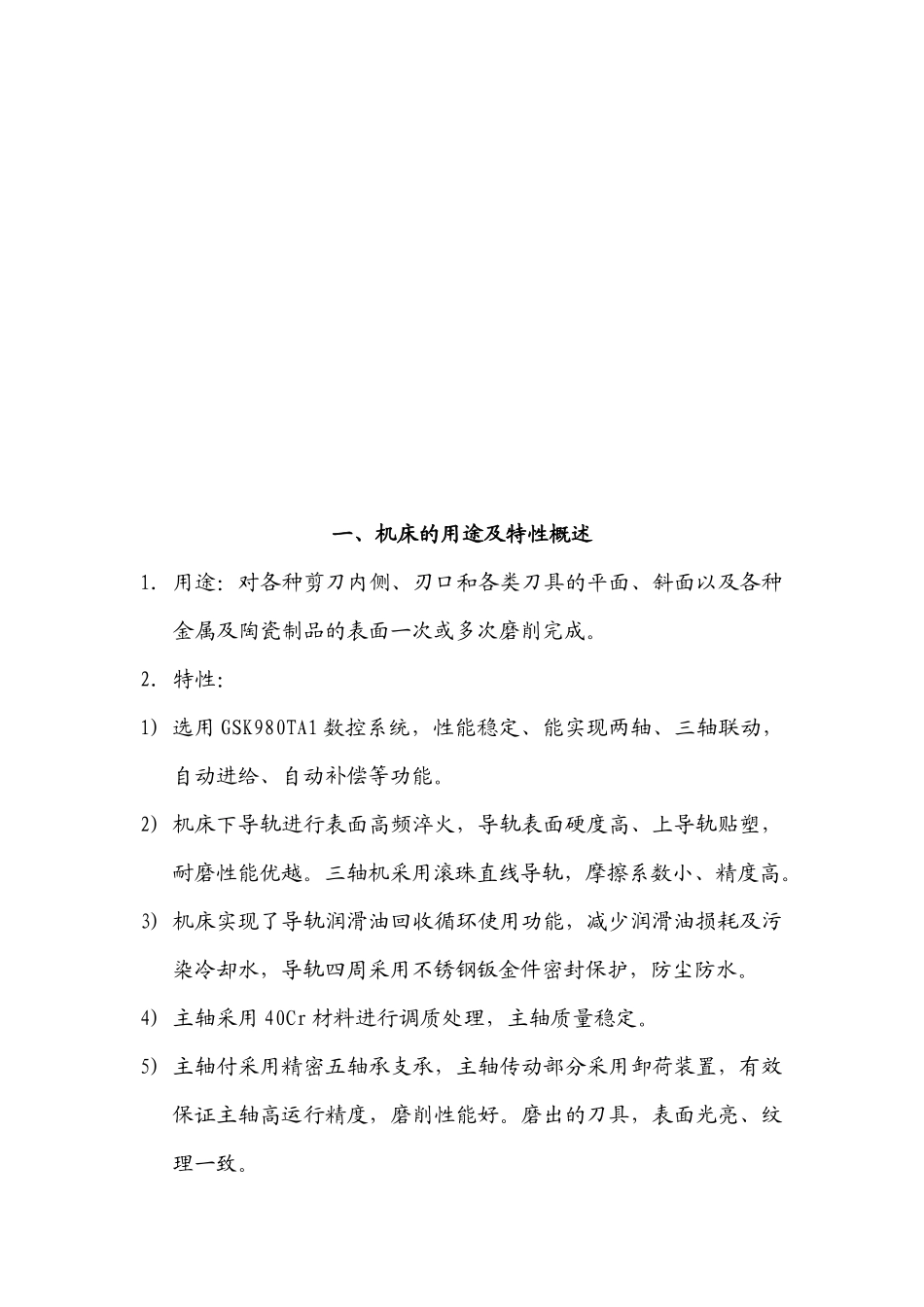

数控单面磨刀机床使用维护说明书茂名怡华机械有限公司MAOMINGYIHUAMACHINECO.，LTD.目录一、机床的用途及特性概述-----------------------------------------------2二、技术规格-----------------------------------------------------------------2三、安全方面的注意事项--------------------------------------------------3四、机床操作-----------------------------------------------------------------4五、机床的润滑与保养-----------------------------------------------------5六、机床的电器维护--------------------------------------------------------5七、编程方法说明及编程实例------------------------------------------6八、电器原理图------------------------------------------------------------31一、机床的用途及特性概述1.用途：对各种剪刀内侧、刃口和各类刀具的平面、斜面以及各种金属及陶瓷制品的表面一次或多次磨削完成。2.特性：1)选用GSK980TA1数控系统，性能稳定、能实现两轴、三轴联动，自动进给、自动补偿等功能。2)机床下导轨进行表面高频淬火，导轨表面硬度高、上导轨贴塑，耐磨性能优越。三轴机采用滚珠直线导轨，摩擦系数小、精度高。3)机床实现了导轨润滑油回收循环使用功能，减少润滑油损耗及污染冷却水，导轨四周采用不锈钢钣金件密封保护，防尘防水。4)主轴采用40Cr材料进行调质处理，主轴质量稳定。5)主轴付采用精密五轴承支承，主轴传动部分采用卸荷装置，有效保证主轴高运行精度，磨削性能好。磨出的刀具，表面光亮、纹理一致。二、主要技术规格1.主轴转速：DMK-350B1600r/min;DMK-2602100r/min2.砂轮直径：DMK-350Bφ355;DMK-260φ2651.磨头进给最大行程：DMK-350BDMK-260:160mm2.工作台滑板最大行程：DMK-350B380mm;DMK-260480mm3.刀具磨削最大长度：DMK-350B350mm;DMK-260450mm4.电器系统控制电压：220V/24V5.工作电压：380V6.磨头电机：DMK-350B15KW/1460r/minDMK-2607.5KW/1460r/min三、安全方面的注意事项因意外事故可能会造成人身伤害和机床损坏，数控机床配置了安全装置(包括硬件和软件），但操作人员或维护人员不应该完全依赖这些安全装置，需要熟知下述事项，从而避免事故发生。1.1通电时需确认的事项1.1.1所有开关应处于非工作的安全位置。1.1.2机床的润滑系统及冷却系统应处于良好的工作状态。1.1.3床周围不要放置无关物品,确保运转畅通。1.1.4一次接通电源，需确认三相电源（A、B、C）的相序。1.1.5源接通顺序：打开总电源开关，按操作面板上的电源“上电”按钮，（若急停开关未释放，要先释放急停开关），系统内电源自动顺序接通。1．2机床周围事项的确认1.2.1每天上班时，确认润滑油箱，冷却液箱内的油量或冷却液量。1.2.2各单元的油（包括冷却液）定期更换和补充。1.2.3进入防护罩内作业时，必须切断电源，确认安全后再进行。另外，在机床内侧作业时，必须确认安全后，再进行。1.2.4装换砂轮时,数控系统务必不能在自动方式下进行操作,而且要按下急停开关。1．3手动运行、自动运行机床时的注意事项1.3.1按《GSK980TA车床数控系统使用手册》进行操作1.3.2主轴旋转移动进给轴时，确认安全后再进行。1.3.3确认操作面板上进给轴的速度及其倍率开关状态。1.3.4磨削加工要在各轴与主轴的扭矩和功率范围内使用。1.3.5要确认工件在卡紧状态下进行加工。1.3.6确认冷却液喷嘴位置合适。1.4工作结束时的注意事项：1.4.1工作结束时要清扫机床周围。1.4.2把机床各轴停在中间位。1.4.3操作者离开机床要关断电源。I.4.4关断电源顺序：按“急停开关”按机床操作面板上的“断电”按钮（或直接按此钮）再关断总电源开关。1.5出现异常现象1.5.1操作者可迅速按操作面板上的“急停”开关。1.5.2负责维修的人员要了解情况后，再处理。1.5.3共同作业时，协调工作内容，避免误操作带来的人员伤害和机床损坏。1.6其它1.6.1穿好安全服装（鞋、帽）后再工作。1.6.2经常整理，清扫机床四周。1.6.3勿用湿手触摸电器元件。1.6.4定期观察磨头润滑情况，以使机床工作在最佳状态。四、机床操作参照《GSK980TA车床数控系统使用手册》，磨斜口编程...
