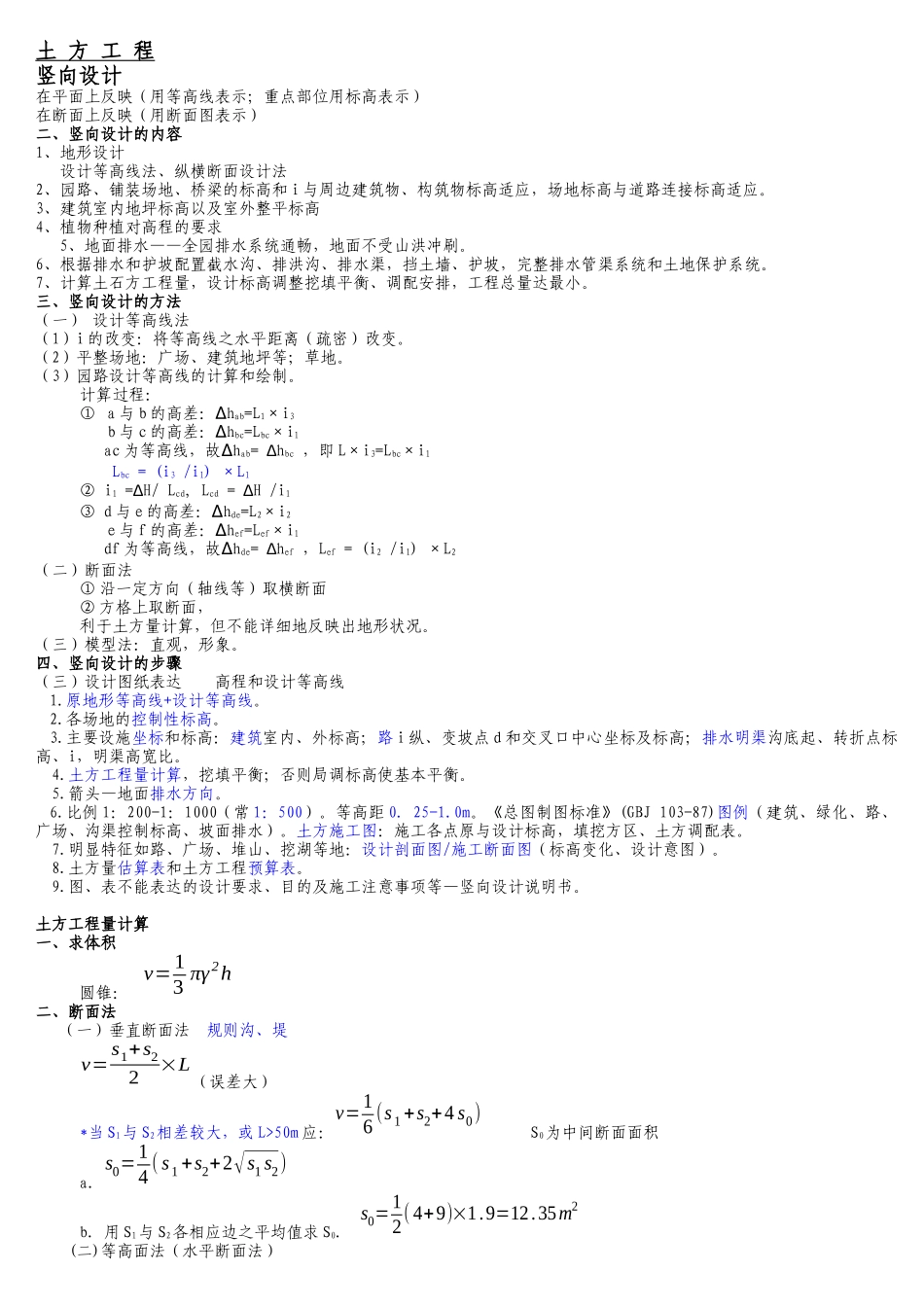

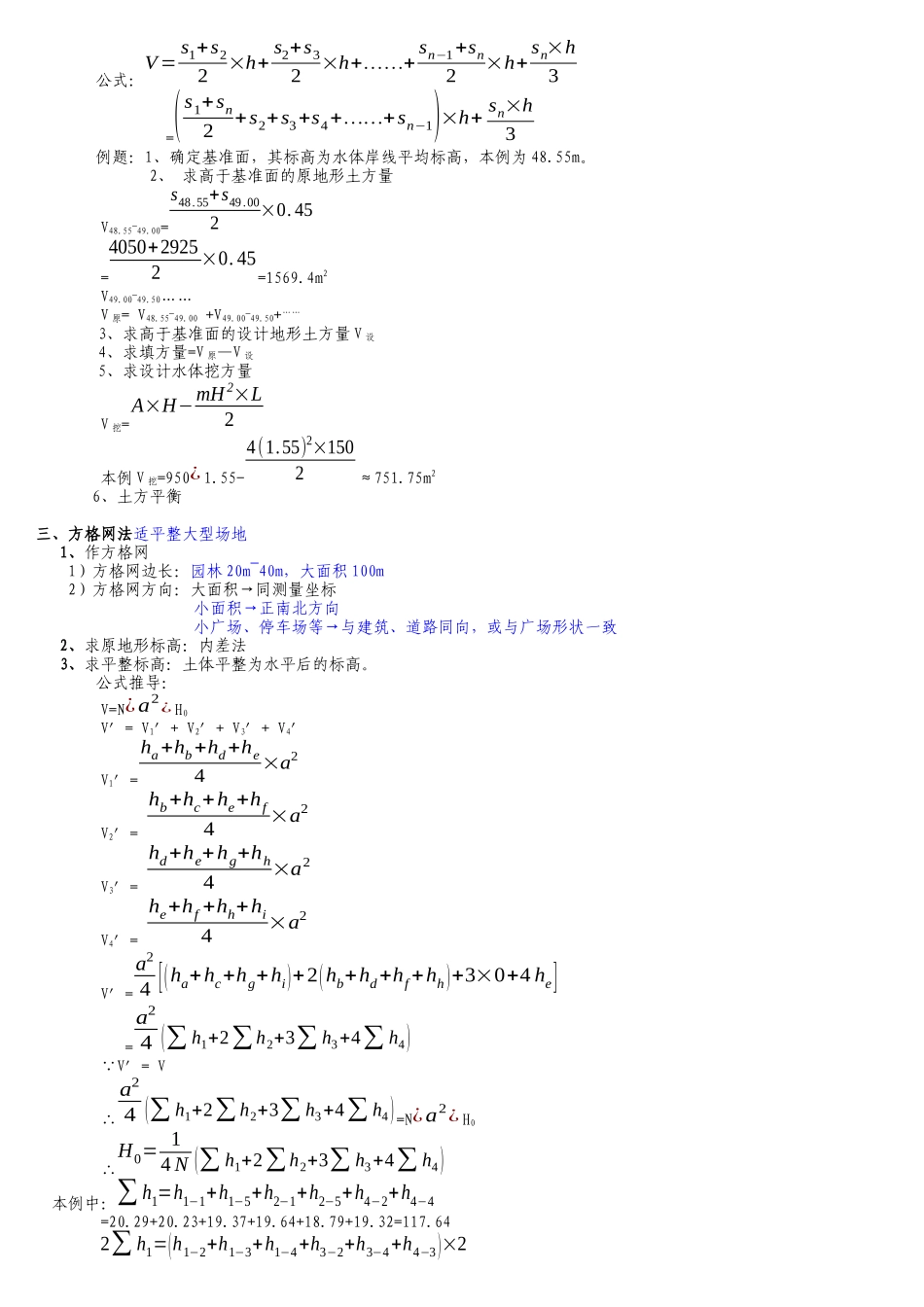

土方工程竖向设计在平面上反映（用等高线表示；重点部位用标高表示）在断面上反映（用断面图表示）二、竖向设计的内容1、地形设计设计等高线法、纵横断面设计法2、园路、铺装场地、桥梁的标高和i与周边建筑物、构筑物标高适应，场地标高与道路连接标高适应。3、建筑室内地坪标高以及室外整平标高4、植物种植对高程的要求5、地面排水——全园排水系统通畅，地面不受山洪冲刷。6、根据排水和护坡配置截水沟、排洪沟、排水渠，挡土墙、护坡，完整排水管渠系统和土地保护系统。7、计算土石方工程量，设计标高调整挖填平衡、调配安排，工程总量达最小。三、竖向设计的方法（一）设计等高线法（1）i的改变：将等高线之水平距离（疏密）改变。（2）平整场地：广场、建筑地坪等；草地。（3）园路设计等高线的计算和绘制。计算过程：①a与b的高差：∆hab=L1×i3b与c的高差：∆hbc=Lbc×i1ac为等高线，故∆hab=∆hbc，即L×i3=Lbc×i1Lbc=(i3/i1)×L1②i1=∆H/Lcd,Lcd=∆H/i1③d与e的高差：∆hde=L2×i2e与f的高差：∆hef=Lef×i1df为等高线，故∆hde=∆hef，Lef=(i2/i1)×L2（二）断面法①沿一定方向（轴线等）取横断面②方格上取断面，利于土方量计算，但不能详细地反映出地形状况。（三）模型法：直观，形象。四、竖向设计的步骤（三）设计图纸表达高程和设计等高线1.原地形等高线+设计等高线。2.各场地的控制性标高。3.主要设施坐标和标高：建筑室内、外标高；路i纵、变坡点d和交叉口中心坐标及标高；排水明渠沟底起、转折点标高、i，明渠高宽比。4.土方工程量计算，挖填平衡；否则局调标高使基本平衡。5.箭头—地面排水方向。6.比例1：200-1：1000（常1：500）。等高距0．25-1.0m。《总图制图标准》(GBJ103-87)图例（建筑、绿化、路、广场、沟渠控制标高、坡面排水）。土方施工图：施工各点原与设计标高，填挖方区、土方调配表。7.明显特征如路、广场、堆山、挖湖等地：设计剖面图/施工断面图（标高变化、设计意图）。8.土方量估算表和土方工程预算表。9.图、表不能表达的设计要求、目的及施工注意事项等—竖向设计说明书。土方工程量计算一、求体积圆锥：v=13πγ2h二、断面法（一）垂直断面法规则沟、堤v=s1+s22×L（误差大）*当S1与S2相差较大，或L>50m应：v=16(s1+s2+4s0)S0为中间断面面积a.s0=14(s1+s2+2√s1s2)b.用S1与S2各相应边之平均值求S0.s0=12(4+9)×1.9=12.35m2(二)等高面法（水平断面法）公式：V=s1+s22×h+s2+s32×h+……+sn−1+sn2×h+sn×h3=(s1+sn2+s2+s3+s4+……+sn−1)×h+sn×h3例题：1、确定基准面，其标高为水体岸线平均标高，本例为48.55m。2、求高于基准面的原地形土方量V48.55~49.00=s48.55+s49.002×0.45=4050+29252×0.45=1569.4m2V49.00~49.50……V原=V48.55~49.00+V49.00~49.50+……3、求高于基准面的设计地形土方量V设4、求填方量=V原—V设5、求设计水体挖方量V挖=A×H−mH2×L2本例V挖=950¿1.55-4(1.55)2×1502≈751.75m26、土方平衡三、方格网法适平整大型场地1、作方格网1）方格网边长：园林20m~40m，大面积100m2）方格网方向：大面积→同测量坐标小面积→正南北方向小广场、停车场等→与建筑、道路同向，或与广场形状一致2、求原地形标高：内差法3、求平整标高：土体平整为水平后的标高。公式推导：V=N¿a2¿H0V′=V1′+V2′+V3′+V4′V1′=ha+hb+hd+he4×a2V2′=hb+hc+he+hf4×a2V3′=hd+he+hg+hh4×a2V4′=he+hf+hh+hi4×a2V′=a24[(ha+hc+hg+hi)+2(hb+hd+hf+hh)+3×0+4he]=a24(∑h1+2∑h2+3∑h3+4∑h4) V′=V∴a24(∑h1+2∑h2+3∑h3+4∑h4)=N¿a2¿H0∴H0=14N(∑h1+2∑h2+3∑h3+4∑h4)本例中：∑h1=h1−1+h1−5+h2−1+h2−5+h4−2+h4−4=20.29+20.23+19.37+19.64+18.79+19.32=117.642∑h1=(h1−2+h1−3+h1−4+h3−2+h3−4+h4−3)×2=(20.54+20.89+21.00+19.50+19.39+19.35)¿2=241.343∑h3=(h2−2+h2−4)×3=(19.91+20.15)¿3=120.184∑h4=(h2−3+h3−3)×4=(20.21+20.50)¿4=162.84代入H0公式，其中N=8H0=14×8(117.64+241.34+120.18+162.84)≈20.06m4、求设计标高∑h1'=x−0.8+x−0.8+x−1.1+x−1.1+x−1.3+x−1.3=6x−6.4m2∑h2'=(x−0.4+x+...
