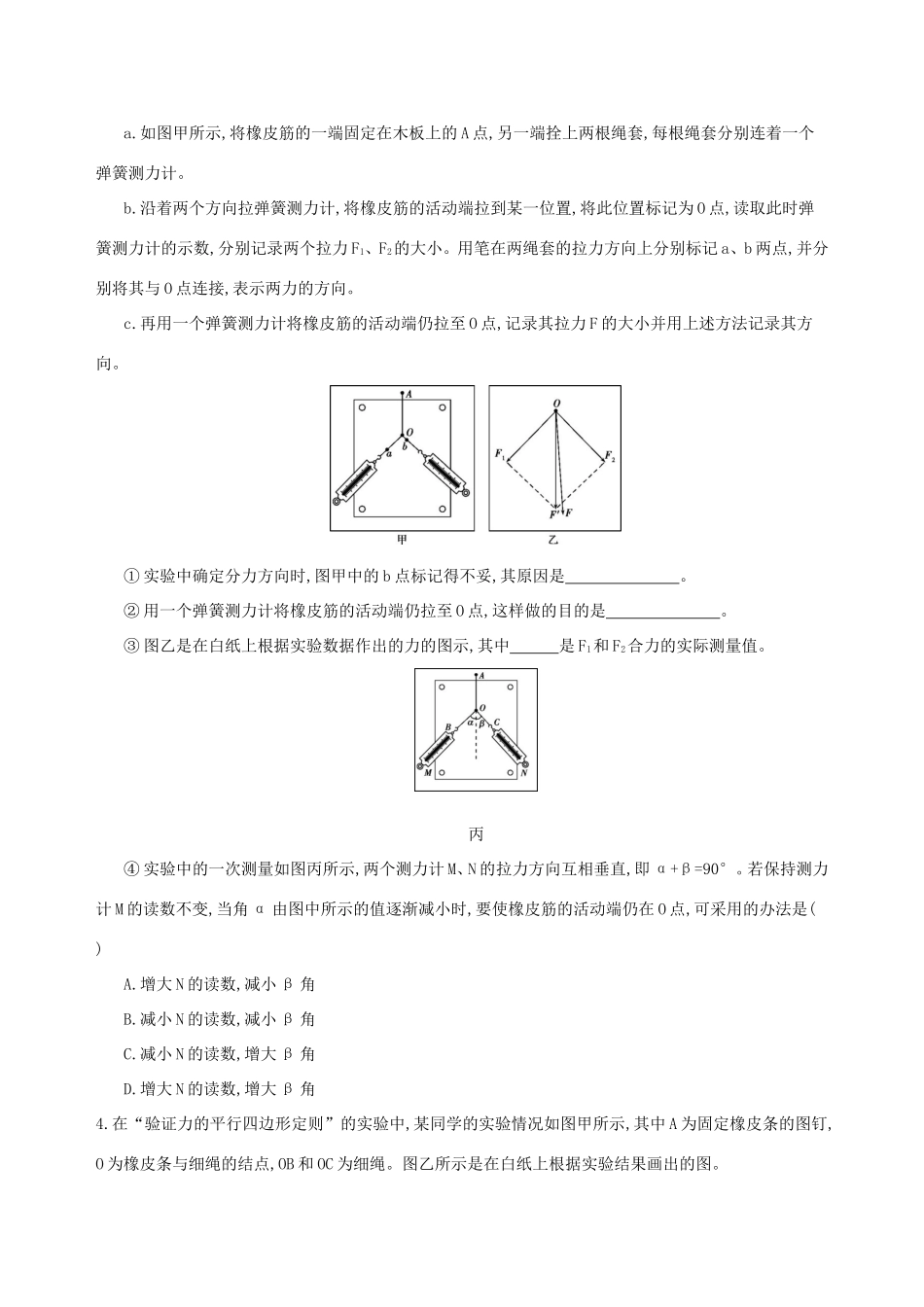

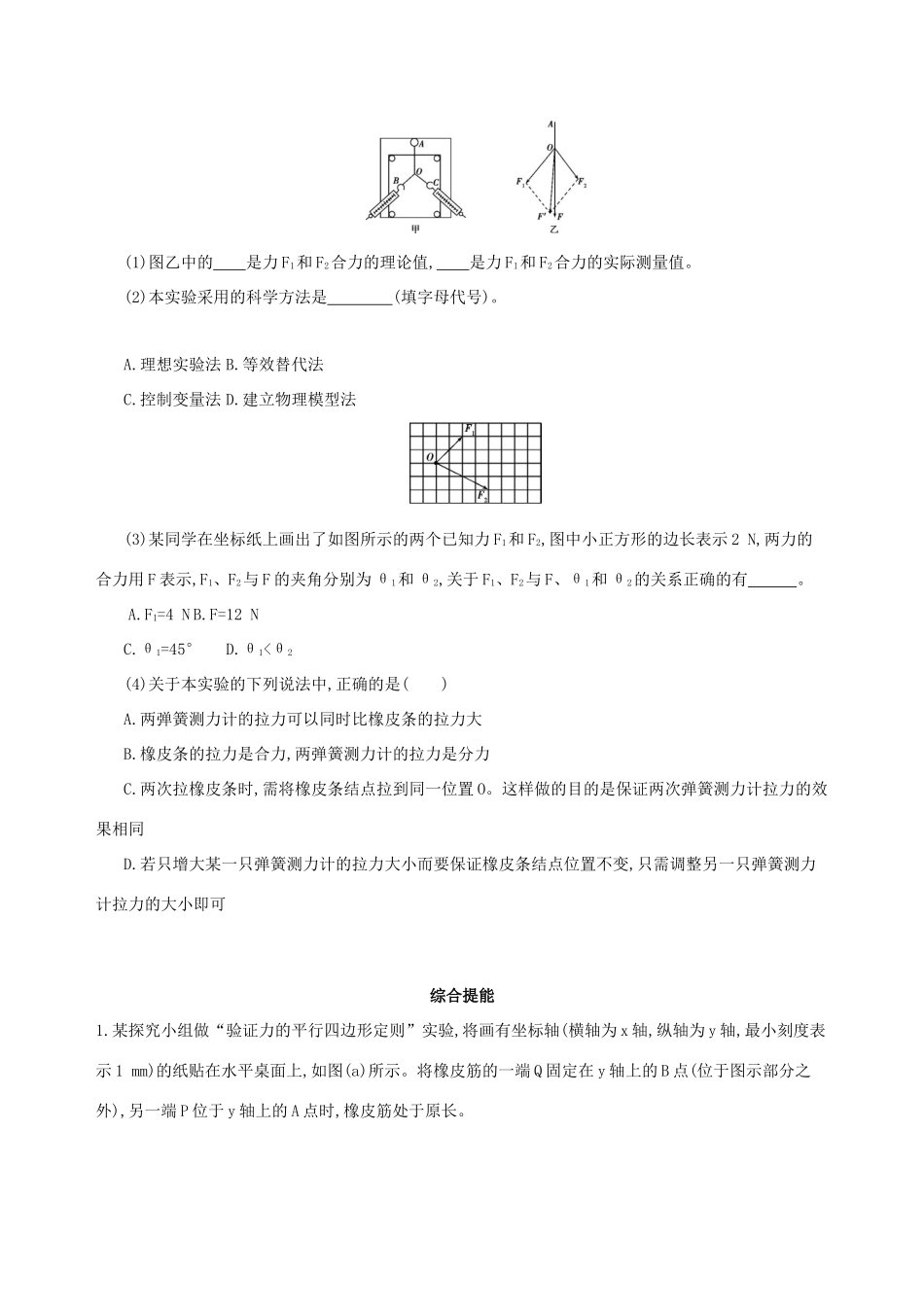

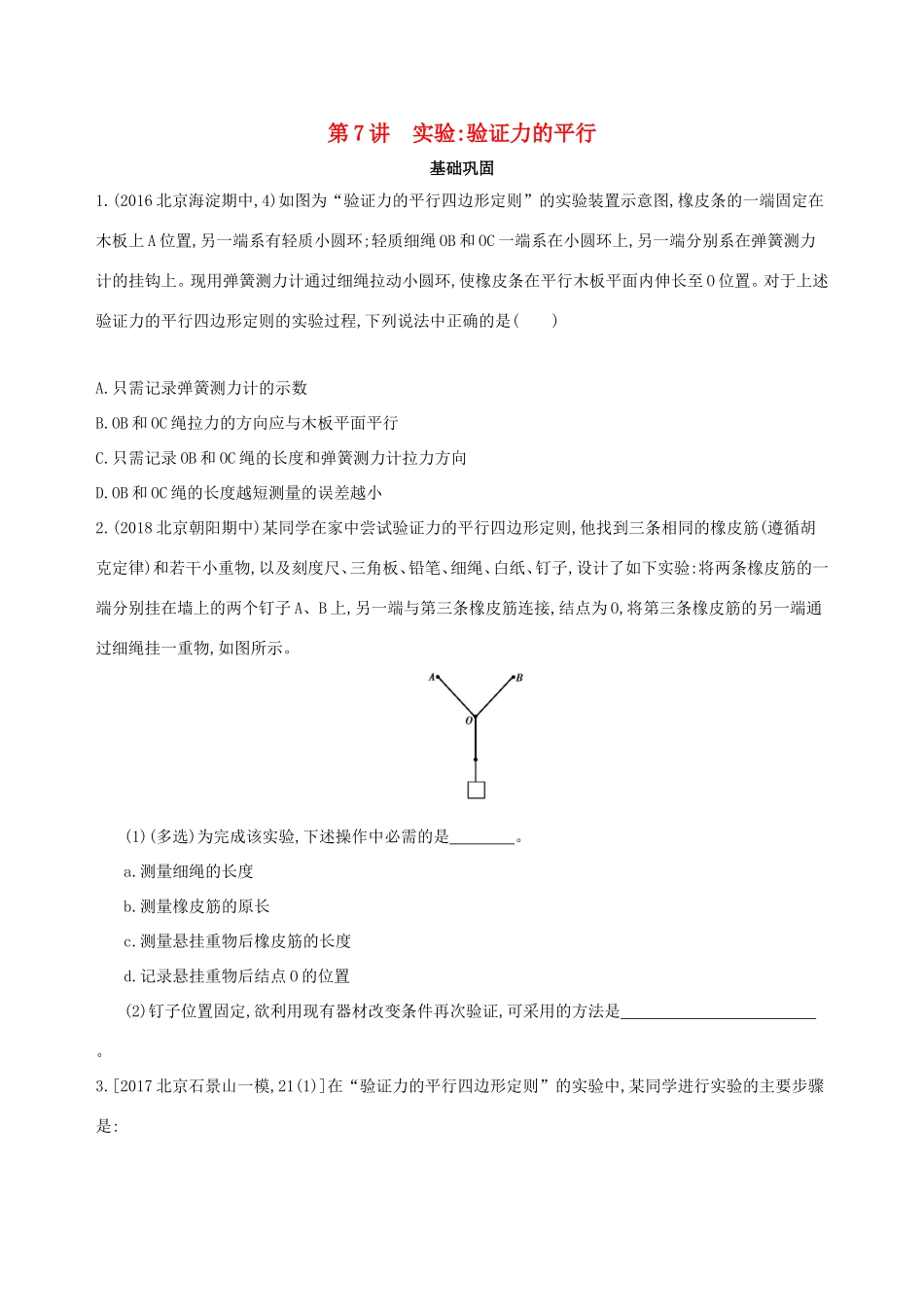

第7讲实验:验证力的平行基础巩固1.(2016北京海淀期中,4)如图为“验证力的平行四边形定则”的实验装置示意图,橡皮条的一端固定在木板上A位置,另一端系有轻质小圆环;轻质细绳OB和OC一端系在小圆环上,另一端分别系在弹簧测力计的挂钩上。现用弹簧测力计通过细绳拉动小圆环,使橡皮条在平行木板平面内伸长至O位置。对于上述验证力的平行四边形定则的实验过程,下列说法中正确的是()A.只需记录弹簧测力计的示数B.OB和OC绳拉力的方向应与木板平面平行C.只需记录OB和OC绳的长度和弹簧测力计拉力方向D.OB和OC绳的长度越短测量的误差越小2.(2018北京朝阳期中)某同学在家中尝试验证力的平行四边形定则,他找到三条相同的橡皮筋(遵循胡克定律)和若干小重物,以及刻度尺、三角板、铅笔、细绳、白纸、钉子,设计了如下实验:将两条橡皮筋的一端分别挂在墙上的两个钉子A、B上,另一端与第三条橡皮筋连接,结点为O,将第三条橡皮筋的另一端通过细绳挂一重物,如图所示。(1)(多选)为完成该实验,下述操作中必需的是。a.测量细绳的长度b.测量橡皮筋的原长c.测量悬挂重物后橡皮筋的长度d.记录悬挂重物后结点O的位置(2)钉子位置固定,欲利用现有器材改变条件再次验证,可采用的方法是。3.[2017北京石景山一模,21(1)]在“验证力的平行四边形定则”的实验中,某同学进行实验的主要步骤是:a.如图甲所示,将橡皮筋的一端固定在木板上的A点,另一端拴上两根绳套,每根绳套分别连着一个弹簧测力计。b.沿着两个方向拉弹簧测力计,将橡皮筋的活动端拉到某一位置,将此位置标记为O点,读取此时弹簧测力计的示数,分别记录两个拉力F1、F2的大小。用笔在两绳套的拉力方向上分别标记a、b两点,并分别将其与O点连接,表示两力的方向。c.再用一个弹簧测力计将橡皮筋的活动端仍拉至O点,记录其拉力F的大小并用上述方法记录其方向。①实验中确定分力方向时,图甲中的b点标记得不妥,其原因是。②用一个弹簧测力计将橡皮筋的活动端仍拉至O点,这样做的目的是。③图乙是在白纸上根据实验数据作出的力的图示,其中是F1和F2合力的实际测量值。丙④实验中的一次测量如图丙所示,两个测力计M、N的拉力方向互相垂直,即α+β=90°。若保持测力计M的读数不变,当角α由图中所示的值逐渐减小时,要使橡皮筋的活动端仍在O点,可采用的办法是()A.增大N的读数,减小β角B.减小N的读数,减小β角C.减小N的读数,增大β角D.增大N的读数,增大β角4.在“验证力的平行四边形定则”的实验中,某同学的实验情况如图甲所示,其中A为固定橡皮条的图钉,O为橡皮条与细绳的结点,OB和OC为细绳。图乙所示是在白纸上根据实验结果画出的图。(1)图乙中的是力F1和F2合力的理论值,是力F1和F2合力的实际测量值。(2)本实验采用的科学方法是(填字母代号)。A.理想实验法B.等效替代法C.控制变量法D.建立物理模型法(3)某同学在坐标纸上画出了如图所示的两个已知力F1和F2,图中小正方形的边长表示2N,两力的合力用F表示,F1、F2与F的夹角分别为θ1和θ2,关于F1、F2与F、θ1和θ2的关系正确的有。A.F1=4NB.F=12NC.θ1=45°D.θ1<θ2(4)关于本实验的下列说法中,正确的是()A.两弹簧测力计的拉力可以同时比橡皮条的拉力大B.橡皮条的拉力是合力,两弹簧测力计的拉力是分力C.两次拉橡皮条时,需将橡皮条结点拉到同一位置O。这样做的目的是保证两次弹簧测力计拉力的效果相同D.若只增大某一只弹簧测力计的拉力大小而要保证橡皮条结点位置不变,只需调整另一只弹簧测力计拉力的大小即可综合提能1.某探究小组做“验证力的平行四边形定则”实验,将画有坐标轴(横轴为x轴,纵轴为y轴,最小刻度表示1mm)的纸贴在水平桌面上,如图(a)所示。将橡皮筋的一端Q固定在y轴上的B点(位于图示部分之外),另一端P位于y轴上的A点时,橡皮筋处于原长。(1)用一只测力计将橡皮筋的P端沿y轴从A点拉至坐标原点O,此时拉力F的大小可由测力计读出。测力计的示数如图(b)所示,F的大小为N。(2)撤去(1)中的拉力,橡皮筋P端回到A点;现使用两个测力计同时拉橡皮筋,再次将P端拉至O点。此时观察到两个拉力分别沿图(a)中两条虚线所示的方向,由测力计的示数读出两个拉力的大小分别为F1=4.2N和F2=5.6N。(ⅰ)用5mm长度的线段表示1N的力,以O为作用点,在图(a)中画出...
