手机外壳模具数控铣削实验报告VIP免费

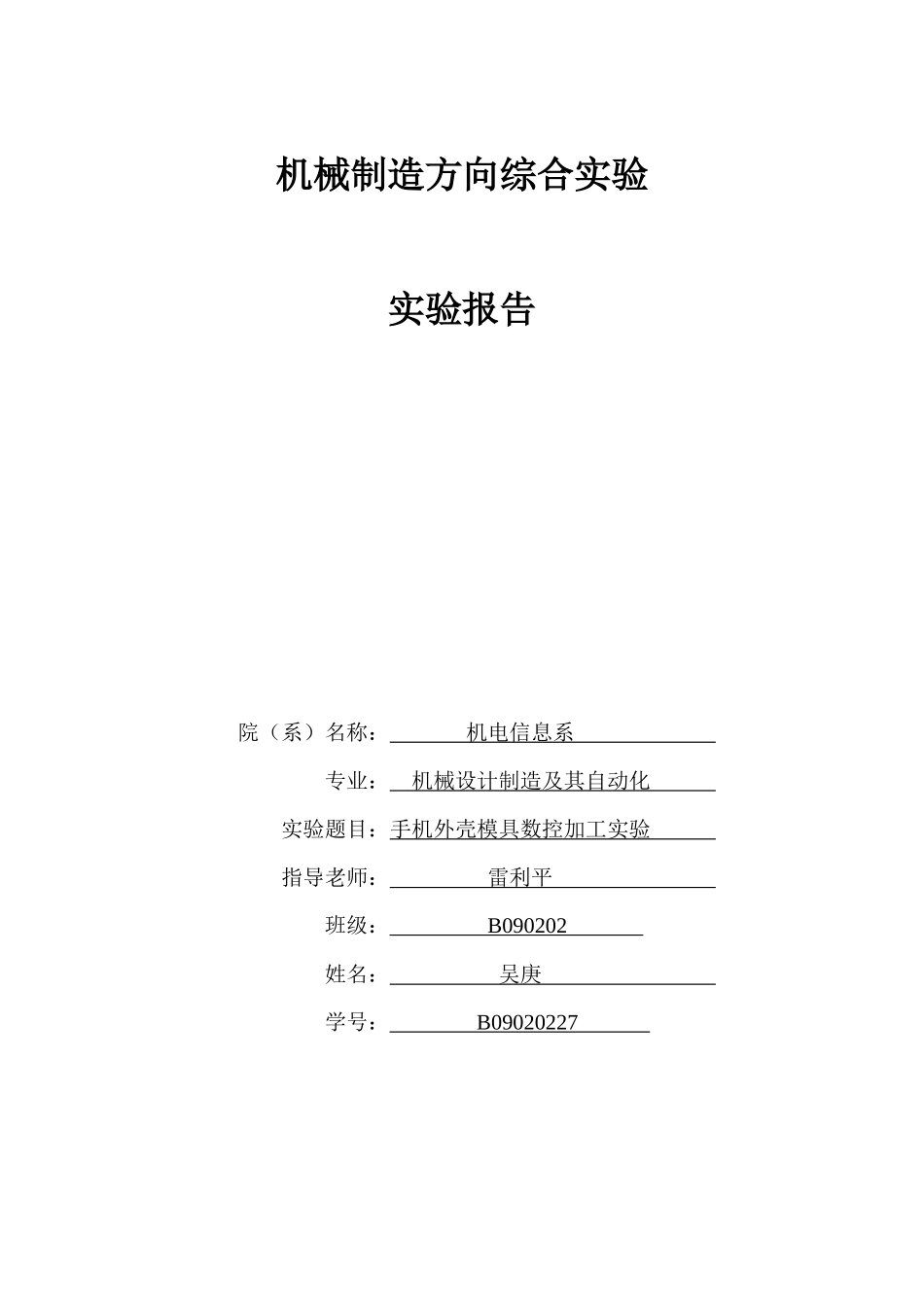

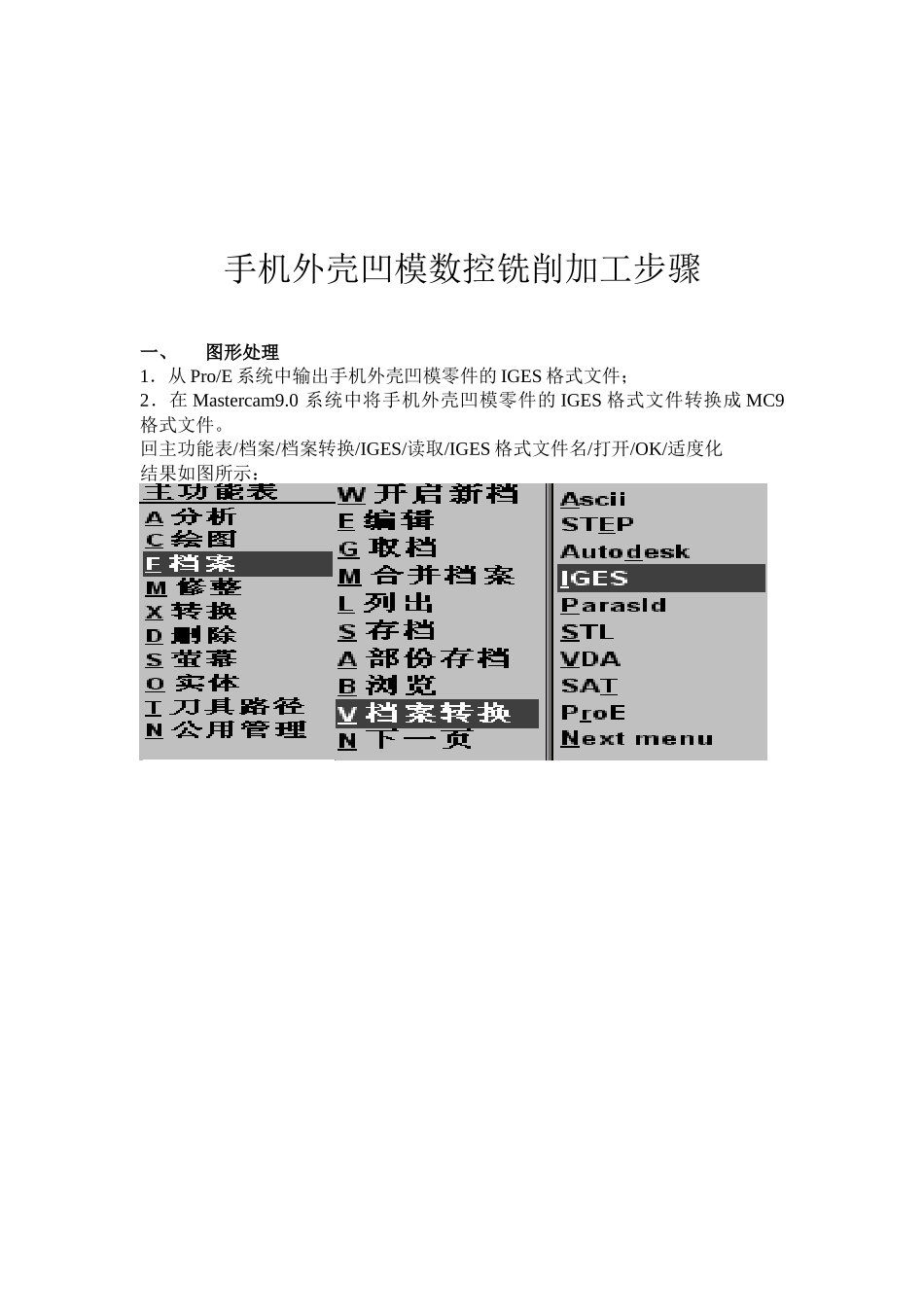

机械制造方向综合实验实验报告院（系）名称：机电信息系专业：机械设计制造及其自动化实验题目：手机外壳模具数控加工实验指导老师：雷利平班级：B090202姓名：吴庚学号：B09020227实验二模具数控加工部分（一）实验类型：综合型（二）实验目的：1.熟悉Mastercam9.0自动编程的基本操作2.掌握Mastercam9.0模具曲面加工刀具路径（曲面挖槽粗加工、曲面等高外形精加工、曲面平行精加工、外形铣削等）设计方法3.掌握加工坯料、对刀点及基本参数的设置4.掌握NC代码的生成及传输（三）实验内容：1.编制手机外壳模具的数控加工工艺规程2.规划曲面刀具路径3.实体加工模拟4.后置处理生成NC代码（四）实验要求该实验是针对机械工艺装备专业的本科生，要求学生对机械加工及数控自动编程、工艺装备等相关理论知识有充分的了解，能够熟练操作CAD/CAM软件Mastercam9.0，在规定的时间内完成上机任务，能进行一般的数控机床操作。（五）主要仪器设备计算机50台、软件Mastercam9.0、数控机床。手机外壳凹模数控铣削加工步骤一、图形处理1．从Pro/E系统中输出手机外壳凹模零件的IGES格式文件；2．在Mastercam9.0系统中将手机外壳凹模零件的IGES格式文件转换成MC9格式文件。回主功能表/档案/档案转换/IGES/读取/IGES格式文件名/打开/OK/适度化结果如图所示：点击“是”清除画面内已有的图导入后如图所示点击此按钮对凹模进行着色处理点击此按钮使视图如下图放置以便观看及及着色后效果如图所示二、坐标处理1．在构图面——侧视图将图形旋转“xx°”（根据自己设计图形确定旋转角度）；回主功能表/转换/所有的图素/原点/适度化/清除颜色结果如图所示：执行后如图颜色变化了并点击F9出现如图十字坐标系点击此图标清除颜色如图原图变换以后的图对比图三、对刀点的确定1．在“层别２”构图面——空间绘图绘制曲面边界盒，2.将工件平移到加工的合适位置3.缩放实体到合适实体比例点击这个图标让视图至于中心点击此图标对视图进行合适比例缩放四、规划曲面挖槽粗加工刀具路径（留余量0.3）1.在构图面——俯视图；2.直径为xx刀尖角为1的圆角铣刀，Fxx，Sxx；3.串连外边界线。刀具参数设置如下图：五、工件毛坯在此初加工刀具路径/工作设置如图所示：六、规划曲面等高外形精加工刀具路径（主要针对较陡曲面的余留残料进行精加工）1.在构图面——俯视图；2.直径为xx铣刀，Fxx，Sxx；3..串连外边界线。刀具参数设置如下图：七、后置处理（生成NC程序）数控加工程序如下：手机外壳凸模数控铣削加工操作步骤：一、图形处理1．从Pro/E系统中输出手机外壳凹模零件的IGES格式文件；2．在Mastercam9.0系统中将手机外壳凸模零件的IGES格式文件转换成MC9格式文件。回主功能表/档案/档案转换/IGES/读取/IGES格式文件名/打开/OK/适度化结果如图所示：点击此按钮对凹模进行着色处理二、坐标处理1．在构图面——侧视图将图形旋转“xx°”（根据设计图形确定旋转角度）；回主功能表/转换/所有的图素/原点/适度化/清除颜色结果如图所示：执行后如图颜色变化了并点击F9出现如图十字坐标系原图变位后的图三、对刀点的确定1．在“层别２”构图面——空间绘图绘制曲面边界盒，绘制对角线；2．将对角线的中点平移到系统的原点（为对刀点）；3．关闭“层别２”，在“层别３”绘制曲面边界线；4．将图形在Ｘ、Y、Z轴等比例缩小，系数根据自己设计的尺寸计算（Pro/E为尺寸为英寸，1英寸=25.4毫米）；点击这个图标让视图至于中心点击此图标对视图进行合适比例缩放四、规划曲面挖槽粗加工刀具路径（留余量0.3）1.在构图面——俯视图；2.直径为xx刀尖角为1的圆角铣刀，Fxx，Sxx；3.串连外边界线。刀具参数如图所示：五、在次粗加工六、曲面挖槽精加工实体加工模拟七、后置处理（生成NC程序）数控加工程序如下：体会、一天的软件编程操作处理我们学会了手机凹模凸模的数控加工编程技巧初步掌握了该软件的使用。报告人：吴庚报告日期：2012年12月13日
