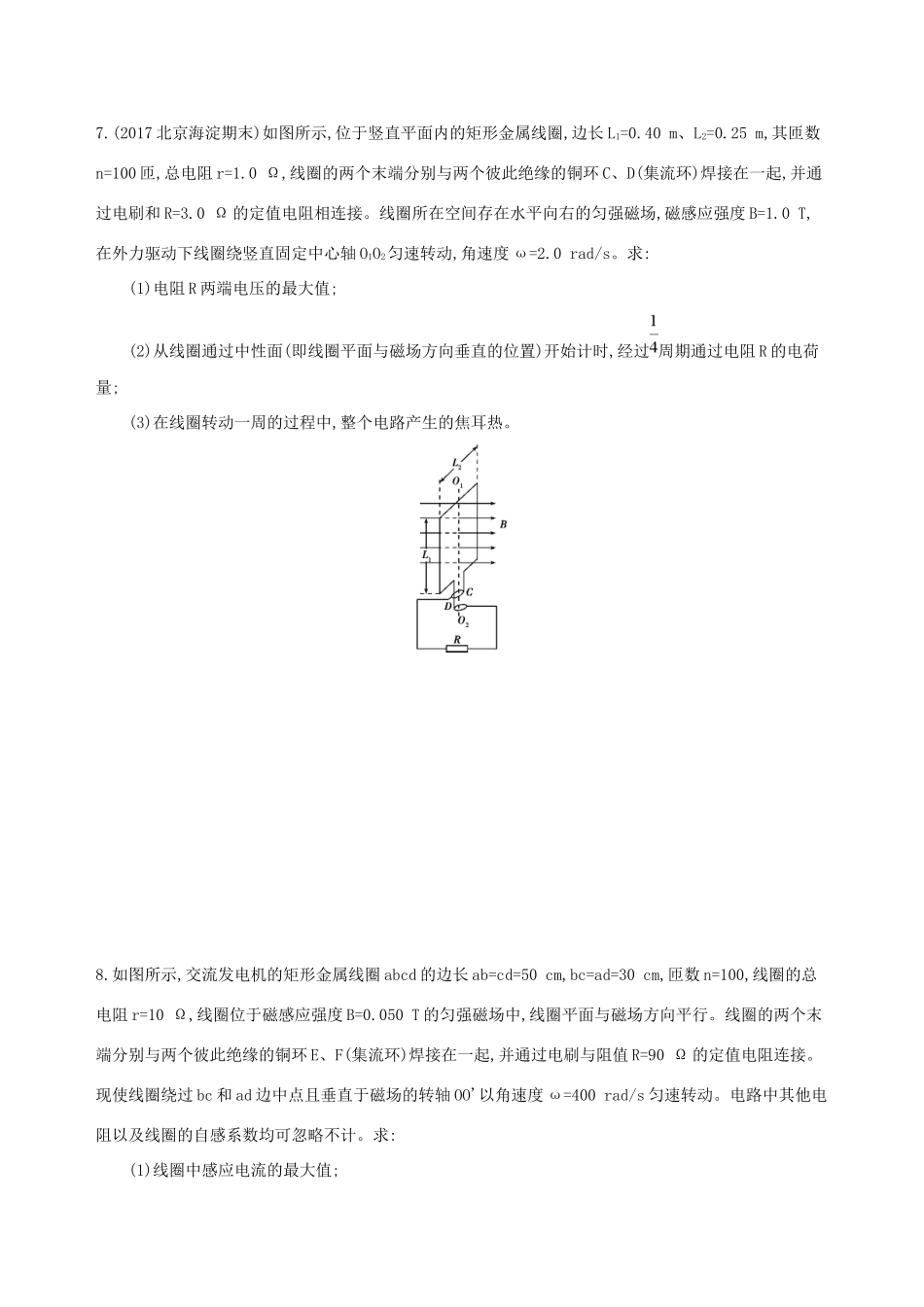

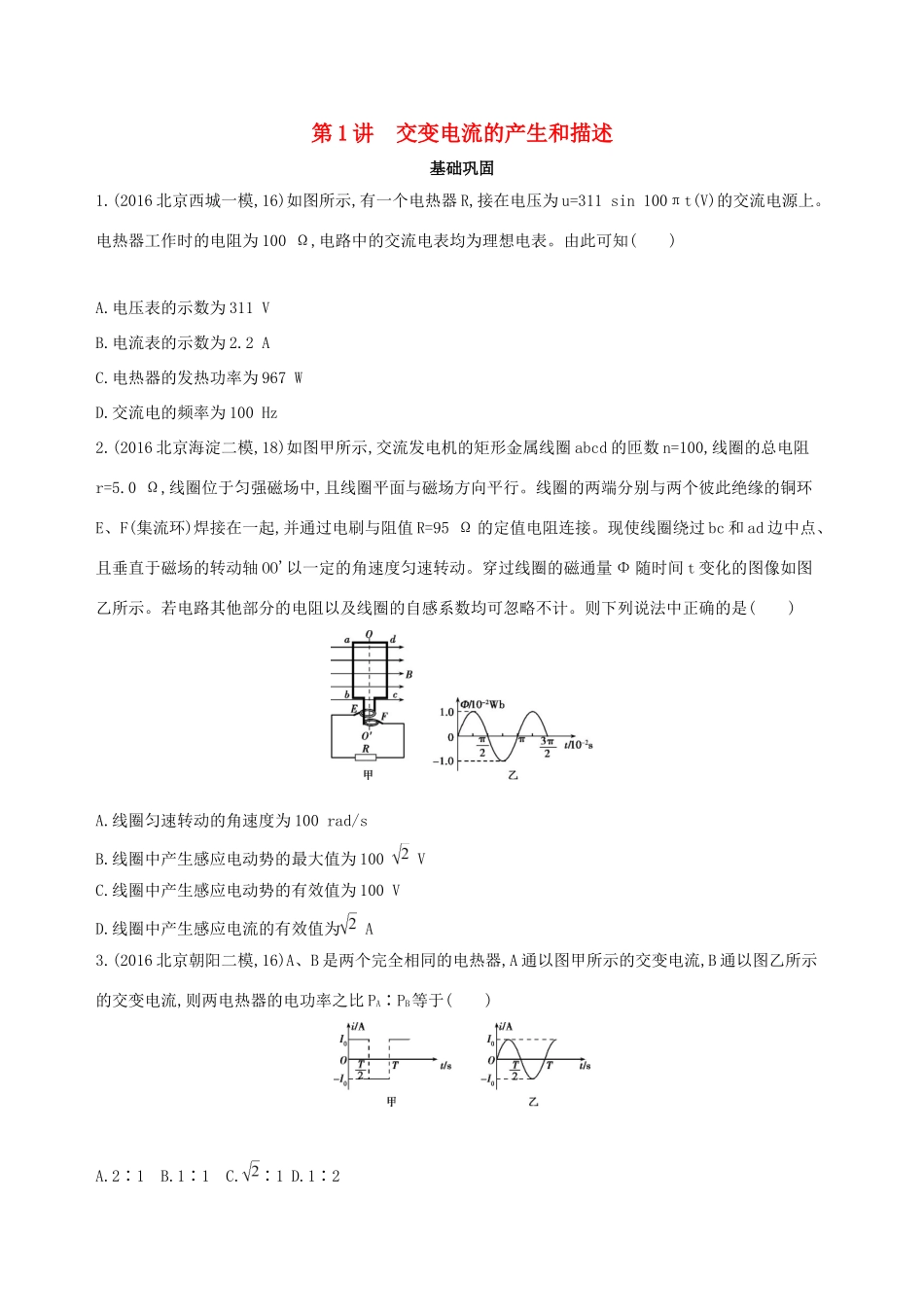

第1讲交变电流的产生和描述基础巩固1.(2016北京西城一模,16)如图所示,有一个电热器R,接在电压为u=311sin100πt(V)的交流电源上。电热器工作时的电阻为100Ω,电路中的交流电表均为理想电表。由此可知()A.电压表的示数为311VB.电流表的示数为2.2AC.电热器的发热功率为967WD.交流电的频率为100Hz2.(2016北京海淀二模,18)如图甲所示,交流发电机的矩形金属线圈abcd的匝数n=100,线圈的总电阻r=5.0Ω,线圈位于匀强磁场中,且线圈平面与磁场方向平行。线圈的两端分别与两个彼此绝缘的铜环E、F(集流环)焊接在一起,并通过电刷与阻值R=95Ω的定值电阻连接。现使线圈绕过bc和ad边中点、且垂直于磁场的转动轴OO'以一定的角速度匀速转动。穿过线圈的磁通量Φ随时间t变化的图像如图乙所示。若电路其他部分的电阻以及线圈的自感系数均可忽略不计。则下列说法中正确的是()A.线圈匀速转动的角速度为100rad/sB.线圈中产生感应电动势的最大值为100VC.线圈中产生感应电动势的有效值为100VD.线圈中产生感应电流的有效值为A3.(2016北京朝阳二模,16)A、B是两个完全相同的电热器,A通以图甲所示的交变电流,B通以图乙所示的交变电流,则两电热器的电功率之比PA∶PB等于()A.2∶1B.1∶1C.∶1D.1∶24.(2017北京东城期末,4)如图所示,一线圈在匀强磁场中匀速转动,当线圈平面转动至与磁场方向平行的位置时()A.穿过线圈的磁通量最小,磁通量的变化率最大B.穿过线圈的磁通量最大,磁通量的变化率最大C.穿过线圈的磁通量最小,磁通量的变化率最小D.穿过线圈的磁通量最大,磁通量的变化率最小5.(2017北京西城二模,16)某交流发电机产生的感应电动势与时间的关系如图所示。由图像可知()A.该交流电的周期为4sB.该交流电的频率为50HzC.该交流发电机线圈转动的角速度为100πrad/sD.电动势的瞬时值与时间的关系为e=100sin50πt(V)6.(2017北京西城期末)在如图所示的电路中,L1、L2、L3是三盏相同的灯泡。当a、b两端接交流电6V时,三盏灯的发光情况相同。若将a、b两端接直流电6V时,稳定后观察到的现象是()A.三盏灯的亮度相同B.L1不亮,L2、L3的亮度相同C.L1不亮,L2比L3亮D.L1不亮,L3比L2亮7.(2017北京海淀期末)如图所示,位于竖直平面内的矩形金属线圈,边长L1=0.40m、L2=0.25m,其匝数n=100匝,总电阻r=1.0Ω,线圈的两个末端分别与两个彼此绝缘的铜环C、D(集流环)焊接在一起,并通过电刷和R=3.0Ω的定值电阻相连接。线圈所在空间存在水平向右的匀强磁场,磁感应强度B=1.0T,在外力驱动下线圈绕竖直固定中心轴O1O2匀速转动,角速度ω=2.0rad/s。求:(1)电阻R两端电压的最大值;(2)从线圈通过中性面(即线圈平面与磁场方向垂直的位置)开始计时,经过周期通过电阻R的电荷量;(3)在线圈转动一周的过程中,整个电路产生的焦耳热。8.如图所示,交流发电机的矩形金属线圈abcd的边长ab=cd=50cm,bc=ad=30cm,匝数n=100,线圈的总电阻r=10Ω,线圈位于磁感应强度B=0.050T的匀强磁场中,线圈平面与磁场方向平行。线圈的两个末端分别与两个彼此绝缘的铜环E、F(集流环)焊接在一起,并通过电刷与阻值R=90Ω的定值电阻连接。现使线圈绕过bc和ad边中点且垂直于磁场的转轴OO'以角速度ω=400rad/s匀速转动。电路中其他电阻以及线圈的自感系数均可忽略不计。求:(1)线圈中感应电流的最大值;(2)线圈转动过程中电阻R的发热功率;(3)从线圈经过图示位置开始计时,经过周期时间通过电阻R的电荷量。综合提能1.(2017北京海淀期末)(多选)在电子技术中,从某一装置输出的交流信号常常既含有高频成分,又含有低频成分。为了在后面一级装置中得到高频成分或低频成分,我们可以在前面一级装置和后面一级装置之间设计如图所示的电路。关于这种电路,下列说法中正确的是()A.要使“向后级输出”端得到的主要是高频信号,应该选择图甲所示电路B.要使“向后级输出”端得到的主要是高频信号,应该选择图乙所示电路C.要使“向后级输出”端得到的主要是低频信号,应该选择图甲所示电路D.要使“向后级输出”端得到的主要是低频信号,应该选择图乙所示电路2.匀强磁场中有一长方形闭合导线框,分别以相同的角速度绕图a、b、c、d所示的固定转轴旋转,用Ia、Ib、Ic、Id表示四种情况下线框中电流的有效值,则()A.Ia>IdB.Ia...
